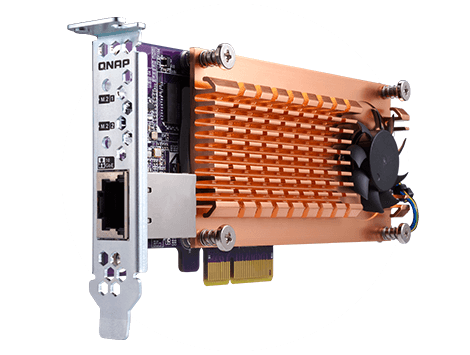

QM2：M.2 SSD/10GbE PCIe 扩充卡

多元、弹性，提升效能及功能应用

创新 QM2 PCIe 扩充卡系列可安装於兼容 QNAP NAS* 机种的扩展槽，为 NAS增添 M.2 SSD 配置与扩充 10GbE RJ45 网络联机。QM2 将 SSD 与 10GbE 扩充功能合而为一，不仅显著提升 NAS 整体效能，亦为建立 10GbE 高速传输环境的经济选择。

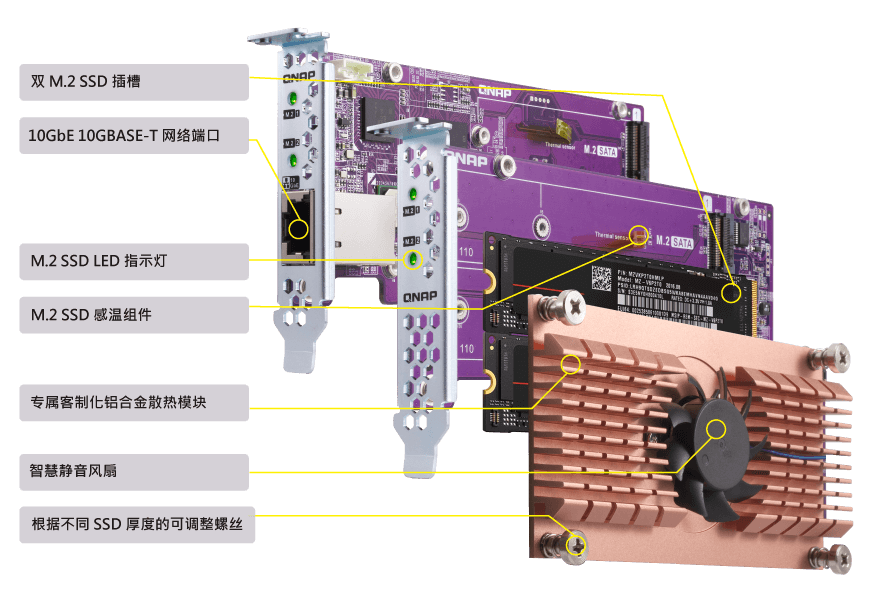

下载手册架构图

重点功能：

提供具单埠 PCIe 扩展槽的 NAS 机种提升效能与扩充网络的优质选择。
可安装两颗 M.2 22110 或 M.2 2280 SSD*，配置 RAID 1 或 RAID 0 快取储存池或自动分层储存磁盘区。
启用 SSD 快取机制提升效能，搭配 Qtier 技术**优化储存空间使用效率。
扩充 10GBASE-T 网络联机，可向下兼容 5GbE/2.5GbE/1GbE/100MbE 联机 (仅限 QM2-2S10G1T 和 QM2-2P10G1T 可支持)
感温组件及时监测 M.2 SSD 温度。
静音散热模块 (含散热片与智能风扇) 快速让 M.2 SSD 降温，以维持文件传输的高效能与稳定性。
LED 指示灯可显示 M.2 SSD 状态。

*M.2 SSD 需另外选购

**查询 Qtier 支持机种请至 www.qnap.com

QM2-2S	双埠 M.2 22110/2280 SATA SSD 扩充卡端口：2 x M.2 22110 或 2280 SATA SSD 插槽传输接口：PCIe Gen2 x 2 支架形式：预装 Low-profile 标准支架，附赠 QNAP 专属 Low-profile flat 与全高型支架推荐适用机种 (需安装 QTS 4.3.3 或更新版)： TS-531P, TS-531X, TS-831X, TS-1635, TS-x31XU, TS-x53B(U), TS-563, TVS-x63, TS-x63U, TS-x70, TS-x70U, TVS-x71, TVS-x71U, TVS-x77, TVS-x82(T), TS-x79(U), TS-x80(U) 注意：TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1) 请至兼容性列表或 QM2 安装手册确认 M.2 SSD 的兼容性与安装
QM2-2S-220A	双埠 M.2 22110/2280 SATA SSD 扩充卡端口：2 x M.2 22110 或 2280 SATA SSD 插槽传输接口：PCIe Gen2 x 2 支架形式：预装 Low-profile 标准支架，附赠 QNAP 专属 Low-profile flat 与全高型支架推荐适用机种 (需安装 QTS 4.3.4 或更新版)： TVS-x77, TVS-x82(T) 请至兼容性列表或 QM2 安装手册确认 M.2 SSD 的兼容性与安装
QM2-4S-240	四埠 M.2 2280 SATA SSD 扩充卡端口：4 x M.2 2280 SATA SSD 插槽传输接口：PCIe Gen2 x 4 支架形式：预装 Low-profile 标准支架，附赠 QNAP 专属 Low-profile flat 与全高型支架推荐适用机种 (需安装 QTS 4.3.4 或更新版)： TVS-x77, TVS-x82(T), TS-1685, TS-x73U, TS-x77U, TVS-x82U, TS-x80U, TES-x85U, TDS-16489U 注意：TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1) 请至兼容性列表或 QM2 安装手册确认 M.2 SSD 的兼容性与安装
QM2-2P	双埠 M.2 22110/2280 PCIe NVMe SSD 扩充卡端口：2 x M.2 22110 或 2280 PCIe (Gen2 x 4) NVMe SSD 插槽传输接口：PCIe Gen2 x 4 支架形式：预装 Low-profile 标准支架，附赠 QNAP 专属 Low-profile flat 与全高型支架推荐适用机种 (需安装 QTS 4.3.3 或更新版)： TS-531P, TS-531X, TS-831X, TS-1635, TS-x31XU, TS-x53B(U), TS-563, TVS-x63, TS-x63U, TS-x70, TS-x70U, TVS-x71, TVS-x71U, TVS-x77, TVS-x82(T), TS-x79(U), TS-x80(U) 注意：TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1) 请至兼容性列表或 QM2 安装手册确认 M.2 SSD 的兼容性与安装
QM2-2P-244A	双埠 M.2 22110/2280 PCIe NVMe SSD 扩充卡端口：2 x M.2 22110 或 2280 PCIe (Gen2 x 4) NVMe SSD 插槽传输接口：PCIe Gen2 x 4 支架形式：预装 Low-profile 标准支架，附赠 QNAP 专属 Low-profile flat 与全高型支架推荐适用机种 (需安装 QTS 4.3.4 或更新版)： TVS-x77, TVS-x82(T) 请至兼容性列表或 QM2 安装手册确认 M.2 SSD 的兼容性与安装
QM2-4P-284	四埠 M.2 2280 PCIe NVMe SSD 扩充卡端口：4 x M.2 2280 PCIe (Gen2 x 4) NVMe SSD 插槽传输接口：PCIe Gen2 x 8 支架形式：预装 Low-profile 标准支架，附赠 QNAP 专属 Low-profile flat 与全高型支架推荐适用机种 (需安装 QTS 4.3.4 或更新版)： TVS-x77, TVS-x82(T), TS-1685, TS-x73U, TS-x77U, TVS-x82U, TS-x80U, TES-x85U, TDS-16489U 注意：TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1) 请至兼容性列表或 QM2 安装手册确认 M.2 SSD 的兼容性与安装
QM2-2S10G1T	双埠 M.2 2280 SATA SSD 含单埠10GbE 扩充卡端口：2 x M.2 2280 SATA SSD 插槽；1x 10GBASE-T 埠传输接口：PCIe Gen2 x 4 支架形式：预装 Low-profile 标准支架，附赠 QNAP 专属 Low-profile flat 与全高型支架适用端口与线材：RJ-45；CAT-6 以上线材推荐适用机种 (需安装 QTS 4.3.3.0238 或更新版)： TS-531P, TS-531X, TS-831X, TS-1635, TS-x31XU, TS-x53B(U), TS-563, TVS-x63, TS-x63U, TS-x70, TS-x70U, TVS-x71, TVS-x71U, TVS-x82(T), TS-x79(U), TS-x80(U) 注意：TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1) 请至兼容性列表或 QM2 安装手册确认 M.2 SSD 的兼容性与安装
QM2-2P10G1T	双埠 M.2 2280 PCIe NVMe SSD 含单埠10GbE 扩充卡端口：2 x M.2 2280 PCIe NVMe SSD 插槽；1x 10GBASE-T 埠传输接口：PCIe Gen2 x 4 支架形式：预装 Low-profile 标准支架，附赠 QNAP 专属 Low-profile flat 与全高型支架适用端口与线材：RJ-45；CAT-6 以上线材推荐适用机种 (需安装 QTS 4.3.3.0238 或更新版)： TS-531P, TS-531X, TS-831X, TS-1635, TS-x31XU, TS-x53B(U), TS-563, TVS-x63, TS-x63U, TS-x70, TS-x70U, TVS-x71, TVS-x71U, TVS-x82(T), TS-x79(U), TS-x80(U) 注意：TS-x77, TVS-x82(T) 仅能安装于系统区的 PCIe 扩展槽 (PCIe slot 1) 请至兼容性列表或 QM2 安装手册确认 M.2 SSD 的兼容性与安装

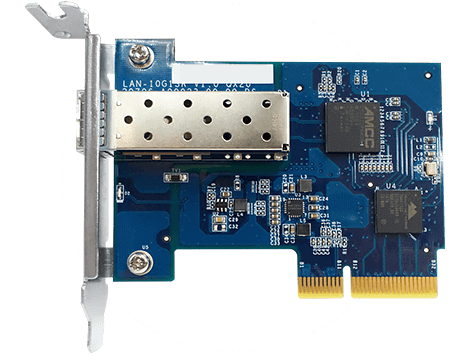

QNAP 网络扩充卡

弹性、高速、经济

QNAP 提供多样化的以太网络扩充卡，协助企业组织依需求提升 QNAP NAS 带宽与改善网络存储整体性能，满足密集数据传输与虚拟化应用等需求。您可使用 1 GbE 网络扩充卡通过 PCIe 接口增加网络端口，或利用 10 GbE 网络扩充卡搭配 SFP+ 与 10G BASE-T 两种连接标准、甚至 40 GbE 网络扩充卡来配置高速网络环境，享有高效益的以太网络扩充解决方案。

40 GbE 网络扩充卡

QNAP 先一步采用 Mellanox ConnectX®-3 硬件接口解决方案，推出 40 GbE 双埠扩充卡，以其端到端 InfiniBand (End-to-end InfiniBand) 技术提供快速的数据传递，达到低延迟 (Lowest Latency) 及高吞吐量 (Highest Throughput)，可将传输速度一举提升至 40Gb/s。

请至兼容性列表确认您的 NAS 是否兼容

LAN-40G2SF-MLX

40 GbE 双端口网络扩充卡
硬件接口：Mellanox ConnectX-3 Pro EN
连接标准：QSFP+
传输接口：PCIe Gen3 x 8
支架型式：预装 Low-profile，附赠桌上型及Full-height
适用端口与线材：QSFP+ OPTIC transceiver

10 GbE 网络扩充卡

QNAP 10 GbE 以太网扩充卡专为中、高端 QNAP NAS 所设计，提供 SFP+ 与 10GBASE-T 两种连接标准，并有单或双端口可提供不同组合，满足不同需求。

请至兼容性列表确认您的 NAS 是否兼容

QXG-10G1T	单端口五速 10 GbE 网络扩充卡控制器：Aquantia AQtion AQC107 传输速率：10GBASE-T/5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX 界面：PCIe 3.0 x 4 支持操作系统：QTS 4.3.4 或更新、Windows、Linux 支援 QNAP NAS：具备 PCIe 插槽的型号 (需要一个空插槽) 支架：预装半高型 (Low-profile) 支架；附赠全高型 (Full-height) 及特定 QNAP NAS 专用支架适用端口与线材：RJ-45；建议使用 Cat 6a 线材驱动程序下载：Aquantia 网站 (QTS 不须下载 )
LAN-10G2T-X550	10 GbE 双端口网络扩充卡连接标准：10GBASE-T 传输接口: PCIe Gen3 x 4 支架型式：预装 Low-profile，附赠桌上型及 Full-height 适用端口与线材：RJ-45；CAT-6 以上线材
LAN-10G1TA	10 GbE 单端口网络扩充卡连接标准：10GBASE-T 传输接口: PCIe Gen2 x 4 支架形式：预装 Low-profile 标准支架，附赠 QNAP 专属 Low-profile flat 与全高型支架适用端口与线材：RJ-45；CAT-6 以上线材
LAN-10G1SR	10 GbE 单端口网络扩充卡连接标准：SFP+ 传输接口: PCIe Gen2 x 4 适用端口与线材：Direct Attach Cable (1.5M, 3M, 5M) 或 SFP+ OPTIC transceiver
LAN-10G2SF-MLX	10 GbE 双端口网络扩充卡硬件接口：Mellanox Connect-3 Pro EN 连接标准：SFP+ 传输接口：PCIe Gen3 x 8 支架型式：预装 Low-profile，附赠桌上型及 Full-height 适用端口与线材：Direct Attach Cable (1.5M, 3M, 5M) 或 SFP+ OPTIC transceiver

1 GbE 网络扩充卡

1 GbE 双端口网络扩充卡，可通过 QNAP NAS 的 PCIe 接口扩充增加网络端口。

请至兼容性列表确认您的 NAS 是否兼容

LAN-1G2T-I210

1 GbE 双端口网络扩充卡
支架形式：预装 Low-profile 标准支架，附赠 QNAP 专属 Low-profile flat 与全高型支架
端口：RJ-45

QNAP USB 3.1 扩充卡

USB 传输也可以很快

QNAP USB 3.1 扩充卡支持高达 10 Gb/s 的传输速度，提供超越 USB 3.0 两倍的速度感 (USB 3.0: 5 Gb/s)；配备双埠 USB 3.1 Gen2 接口可同时连接两个 USB 装置，让您通过 USB 接口也可快速完成大档传输，应用更广、效率更高，且十分便利。

请至兼容性列表确认您的 NAS 是否兼容

USB-U31A2P01

USB 3.1 双埠 PCIe 扩充卡
连接器标准：USB Type-A
传输接口：PCIe Gen2 x 2
支架型式：预装 Low-profile，附赠桌上型及 Full-height

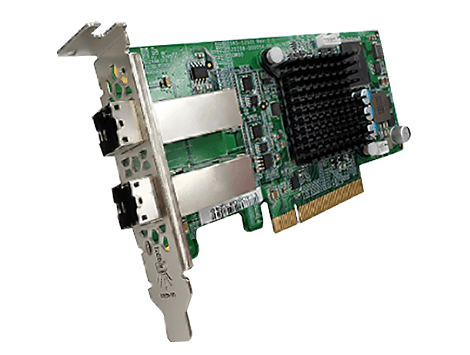

QNAP SAS 扩充卡

简单安装，弹性扩充存储空间

QNAP SAS 扩充卡专为 QNAP NAS 搭配 REXP系列存储扩充设备所设计。通过Mini SAS 传输线将 NAS 与扩充设备串接，大量可额外增加 128 颗 SAS 硬盘的存储容量，有效满足巨量且高密度存储需求。QNAP 提供 6Gb/s SAS 扩充卡满足一般使用，亦推出 12Gb/s SAS 扩充卡以处理需大带宽、快速和密集数据传输的应用。

请至兼容性列表确认您的 NAS 是否兼容

SAS-6G2E-D	SAS 6Gb/s 扩充卡端口：双埠 wide-port 传输接口：PCIe 适用线材：mini SAS SFF-8088，QNAP 提供 0.5m 及 1.0m 线材供选购
SAS-6G2E-U	SAS 6Gb/s 扩充卡端口：双埠 wide-port 传输接口：PCIe 适用线材：mini SAS SFF-8088，QNAP 提供 0.5m 及 1.0m 线材供选购
SAS-12G2E	SAS 12Gb/s 扩充卡端口：双埠 wide-port 传输接口：PCIe 支架型式：预装 Low-profile，附赠桌上型及 Full-height 适用线材：mini SAS SFF-8644，QNAP 提供 0.5m、1.0m 及 SFF-8644 to SFF-8088 线材供选购

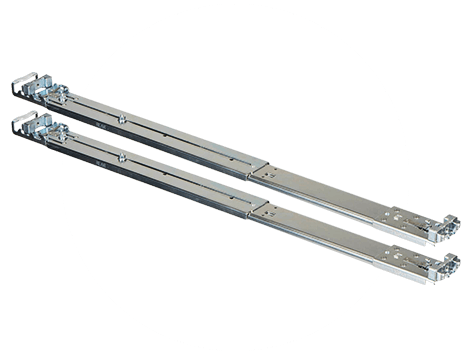

QNAP 机架组件

机架滑轨让 NAS 安装、维护更便利

QNAP 机架组件协助您将机架式 QNAP NAS 安装、固定于机柜上，搭配滑轨可让管理者轻易配置于机房中，并在需要时将服务器滑出，便于维护与管理。QNAP 机架式 NAS 均符合 ANSI/EIA-RS-310-D 安装标准。购买机架式机种前，请确认机架符合相应尺寸规格。

Rail-C01 (查看适用机种)
1. 机架尺寸 A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm C. 机架深度 28.8" ~ 34.9" / 731 ~ 886 mm D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm	2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方型锁孔

Rail-B01 (查看适用机种)
1. 机架尺寸 A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm C. 机架深度 22" ~ 30" / 555 ~ 757 mm D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm	2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方型锁孔

Rail-B02 (查看适用机种)
1. 机架尺寸 A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm C. 机架深度 18" ~ 32" / 443 ~ 815 mm D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm	2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方型锁孔

Rail-A02-90 (查看适用机种)
1. 机架尺寸 A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm C. 机架深度 22.8" ~ 34.3" / 578.6 ~ 871.5 mm D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm	2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方型锁孔

Rail-A03-57 (查看适用机种)
1. 机架尺寸 A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm C. 机架深度 22.8" ~ 34.4" / 579.1 ~ 873.5 mm D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm	2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方型锁孔

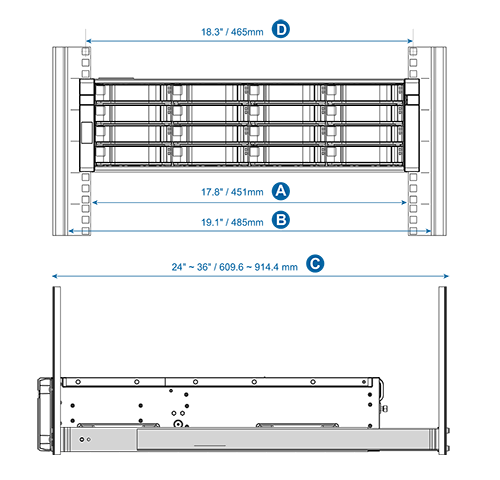

Rail-E02 (查看适用机种)
1. 机架尺寸 A. 机架安装支点宽度必须等于或大于 17.8" / 451 mm B. 机架前面板总宽度必须等于或大于 19.1" / 485 mm C. 机架深度 24" ~ 36" / 609.6 ~ 914.4 mm D. 机架方孔左右中心对中心尺寸需为 18.3" / 465 mm	2. 机架需具备尺寸为 9.5 mm x 9.5 mm 之方、圆型锁孔
