如何互连两个 QNAP QSW 管理型交换机
最后修订日期:
2025-09-02
适用产品
QNAP 管理型交换机
场景
您有一个 QSW-M2106-4C 和一个 QSW-M408-2C，并且您希望：
无需更换硬件即可增加访问端口
A20GbE交换机之间的聚合主干
使用 VLAN 进行清晰的分段，例如 VLAN 10 (LAN)、20 (物联网 / 打印机)、30 (访客)、99 (管理)
解决方案
要连接两个 QNAP 管理型交换机（例如： QSW-M2106-4C 和QSW-M408-2C），这是一个清晰的连接方式。
1) 物理上行链路

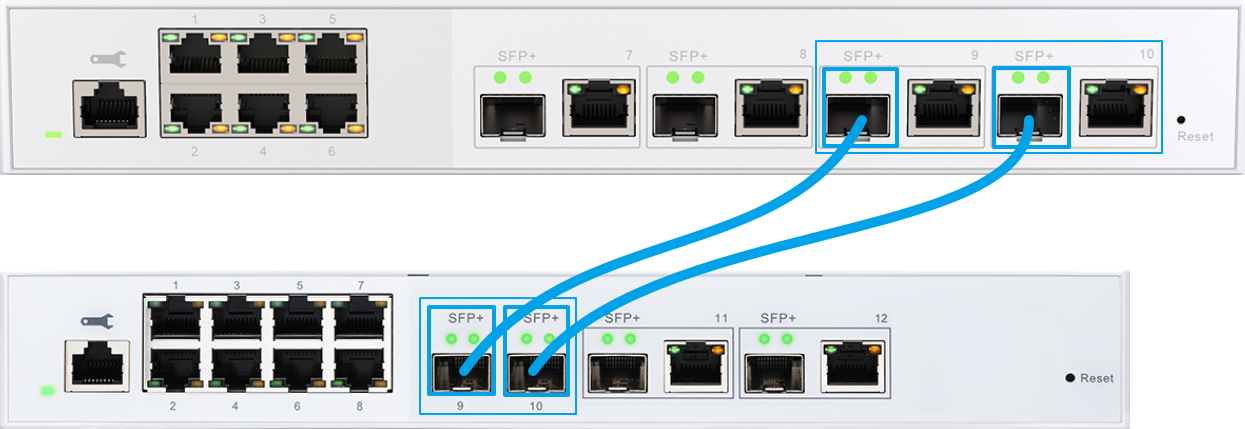

使用 2× SFP+ DAC 电缆，然后插入两个交换机上的任意 SFP+ 端口。这是短距离连接中最简单、最便宜且最可靠的方法。
推荐：在交换机之间建立一个2 端口 LACP LAG以获得更多带宽和故障转移。两种型号都支持LACP/ 链路聚合和802.1Q VLAN。
例如：端口 9 和 10。
2) 配置交换机间链路 (QSS 网页界面)
在两个交换机上执行相同的步骤。
2.1 创建 LAG（如果是单链路则跳过）：

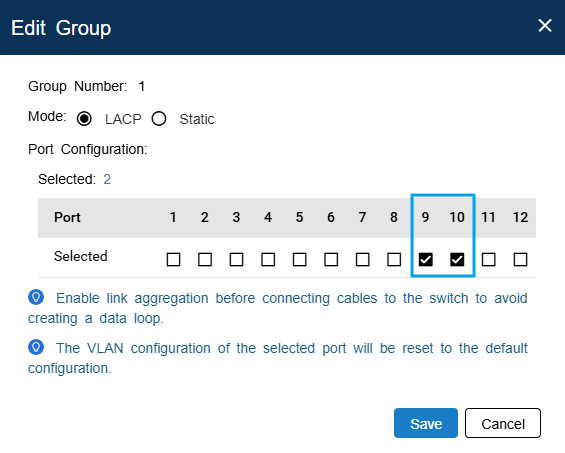

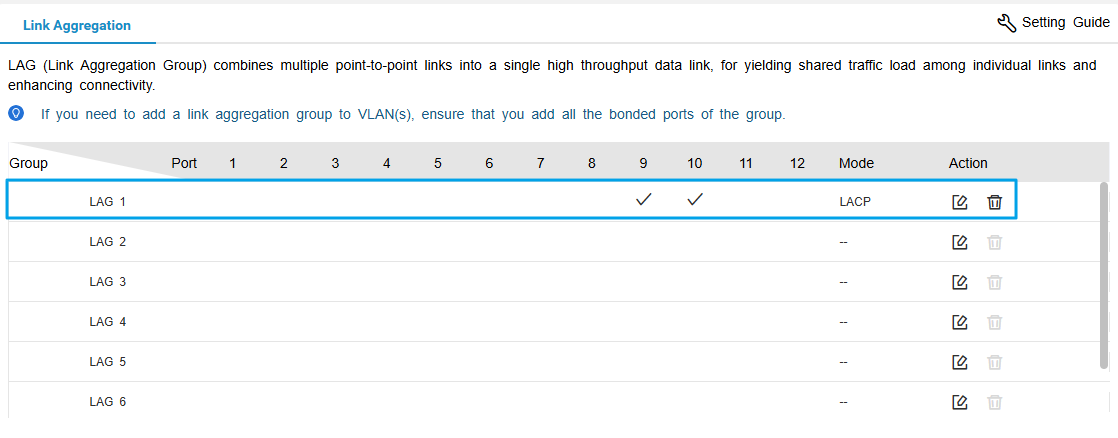

QSS（交换机网页）→ L2 功能 → 链路聚合 → 启用 LACP → 添加 LAG1 → 选择两个上行端口 → 模式：主动 → 应用。
2.2 创建 VLAN：

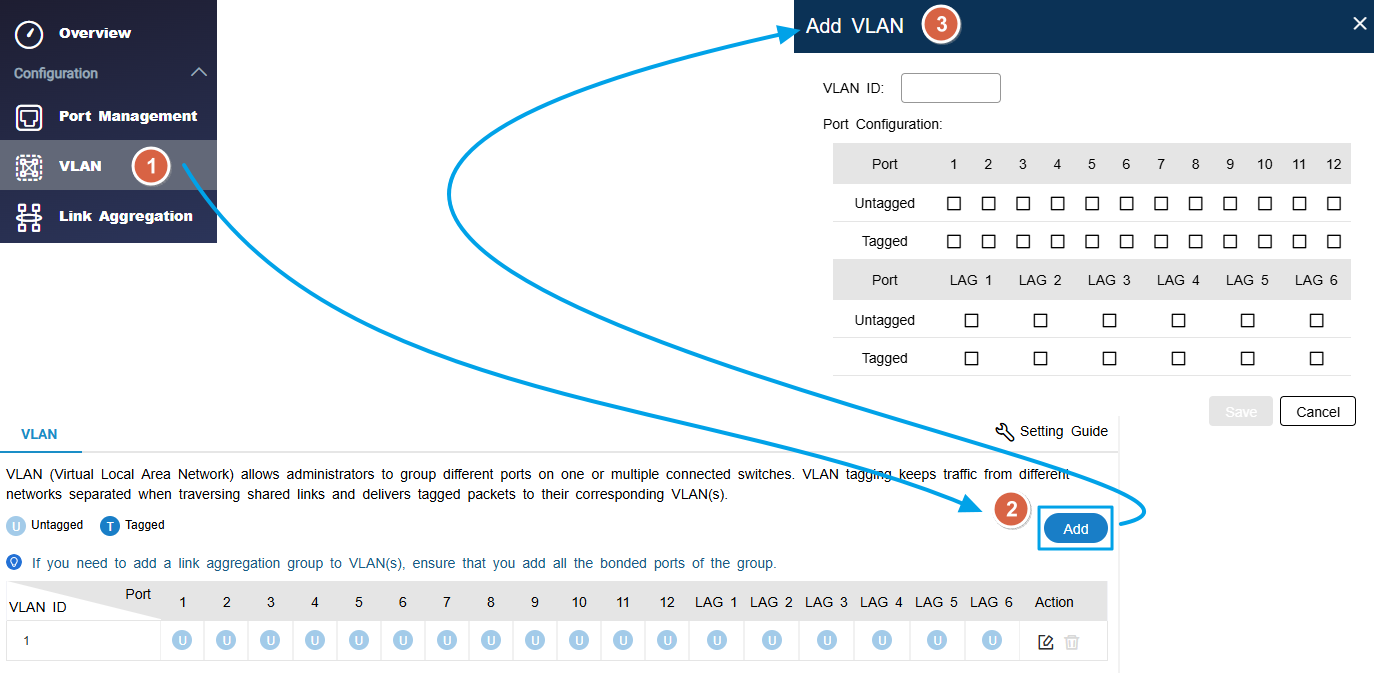

QSS → VLAN → 802.1Q VLAN → 添加您的 VLAN ID（例如，10=LAN，20=IoT，30=Guest，99=Mgmt）。在每个 VLAN 行上，将LAG1 设置为“标记”（这样它可以在交换机之间传输所有 VLAN）。
