如何利用 Double-Take® Availability 来设置两台虚拟机之间的故障移转 (灾难复原)？

最后修订日期: 2017-03-20

什么是 Double-Take® Availability?

Double-Take® Availability for Windows 是一款提供实体、虚拟和云端服务器(Vision Solutions® 2015)的实时高可用性与灾难复原的解决方案。举例来说，它可以将应用服务服务器搬移至 QNAP 虚拟机工作站 (Virtualization Station) 中以虚拟机的方式运行，或利用虚拟机工作站中的虚拟机当成备份服务器。

注：Double-Take® Availability™ 依灾难复原的类型有不同的解决方案，有整机的服务器容错 (full-server)、应用层级容错 (application-level) 以及文件式容错 (file-level) 等可供选择。 详细信息请点击这里。

如何创建两台虚拟机之灾难复原？

Double-Take® Availability™ 以byte为单位，实时且复制主要应用服务器 (Source) 变更的部分至备份服务器 (Target) 。其镜像及复制能力可让服务器无需关机即可备份动态文件。若主要应用服务器当机，备份服务器将接手运行其原有的应用服务，且确保数据一致性。

  1. 实验设计
  2. 安装Double-Take® Availability™ 代理程序 (agent) 于主要应用服务器 (Source System) 与备份服务器 (Target System)
  3. 通过Double-Take® Console (客户端) 来管理服务器并创建容错任务
  4. Double-Take® Availability™ 如何进行容错程序
  5. 若要让主要应用服务器系统 (Source) 运行于原先的服务器 VM1，且备份服务器系统 (Target) 运行于 VM2
  6. 结论



1. 实验设计

这份文件详情如何利用 Double-Take® Availability 来设置两台虚拟机之间的灾难复原。一台虚拟机做为主要应用服务器 (Source)，而另一台则做为备份服务器 (Target) 。通过完整服务器容错功能 (full-server failover)，可使备份服务器于主服务器停机时接手执行其中的应用程序。

此文件使用 "Source System" 做为主要应用服务器之代名词；而 "Target System" 则代表备份服务器。

容错环境需求

  • 虚拟机需有两张虚拟网络卡：先一步张用于运行在虚拟机上之应用程序；另一张为 Source System 与 Target System 之间的数据同步。
  • 需在 Target System 准备相同之 Windows 服务器操作系统版本。请注意，您不需在 Target Systme 安装与 Source System 相同之应用程序。
  • Double-Take® Availability™ 授权 (请与当地代理商联系来获取相关授权信息) 。
QNAP

1.1 VM1: Source_System

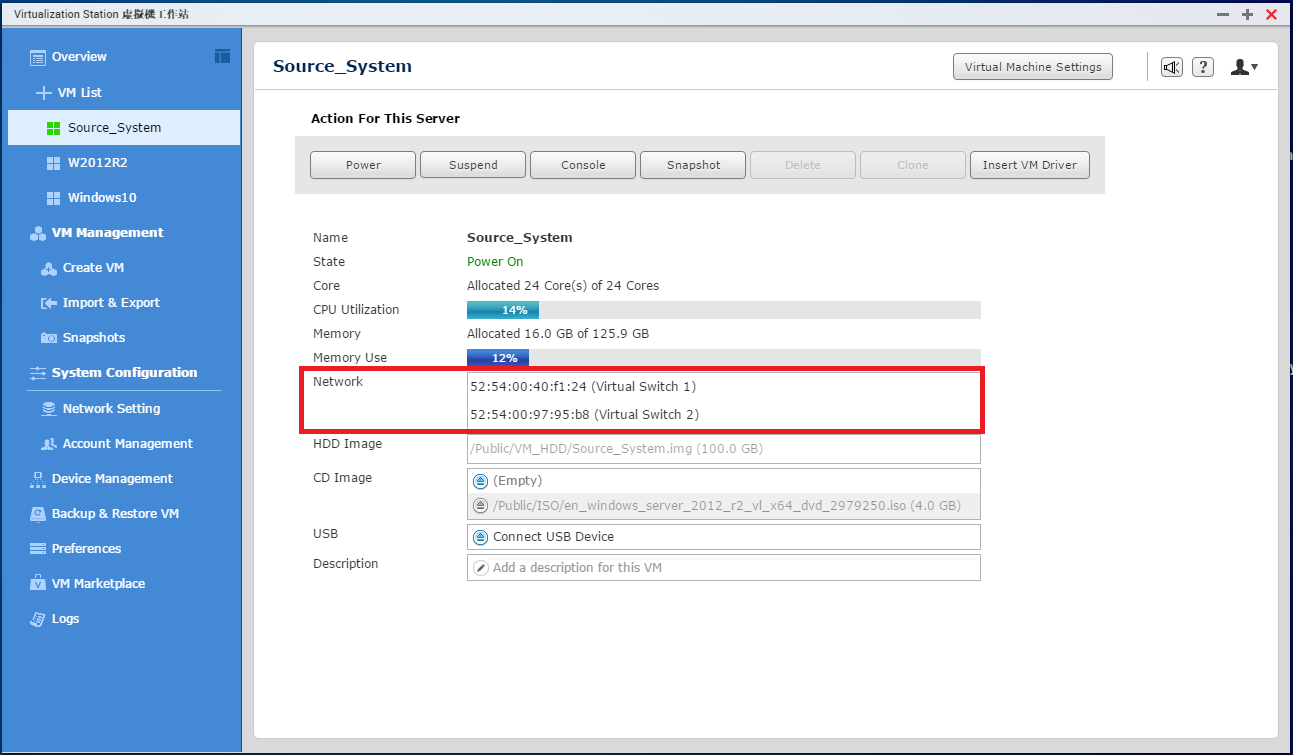

由于 Double-Take® Availability™ 需要两组网络，一组用于应用服务，另一组用于数据同步，虚拟机工作站中会需要两组虚拟交换机 (virtual switch) 。请于 Source System 中加入两张虚拟网络卡，并连接至虚拟交换机上。

QNAP

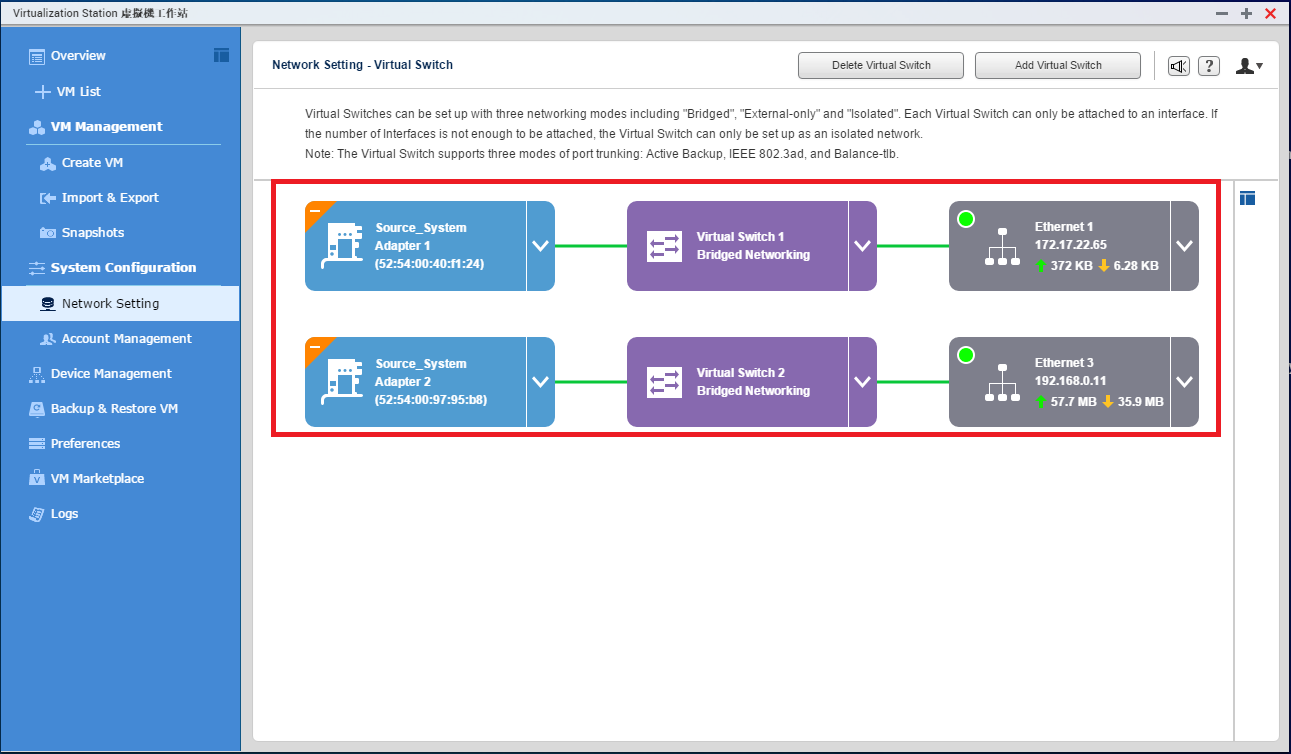

在虚拟机工作站中的 Network Setting 页面即可设置网络卡连接至虚拟交换机。(应用服务：172.17.22.xxx /数据同步：192.168.0.xxx)

QNAP

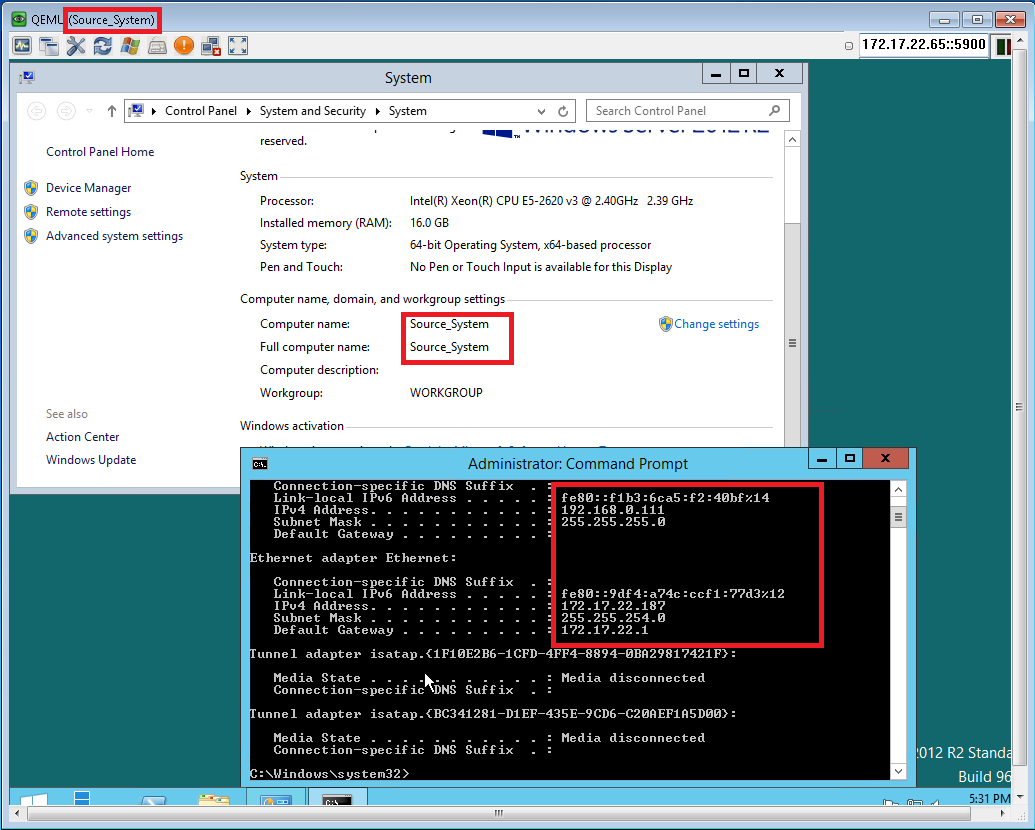

为了方便辨识，我们将VM1 命名为 "Source_System"。

QNAP

1.2 VM2：Target_System

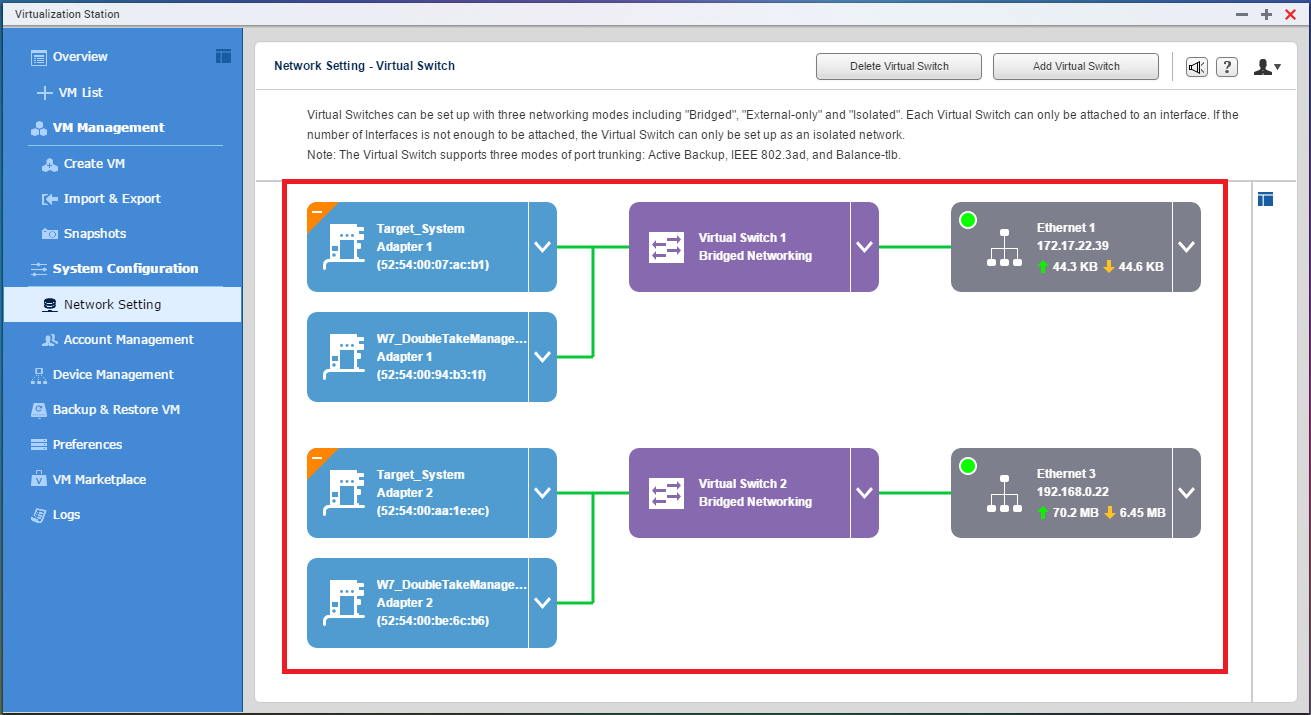

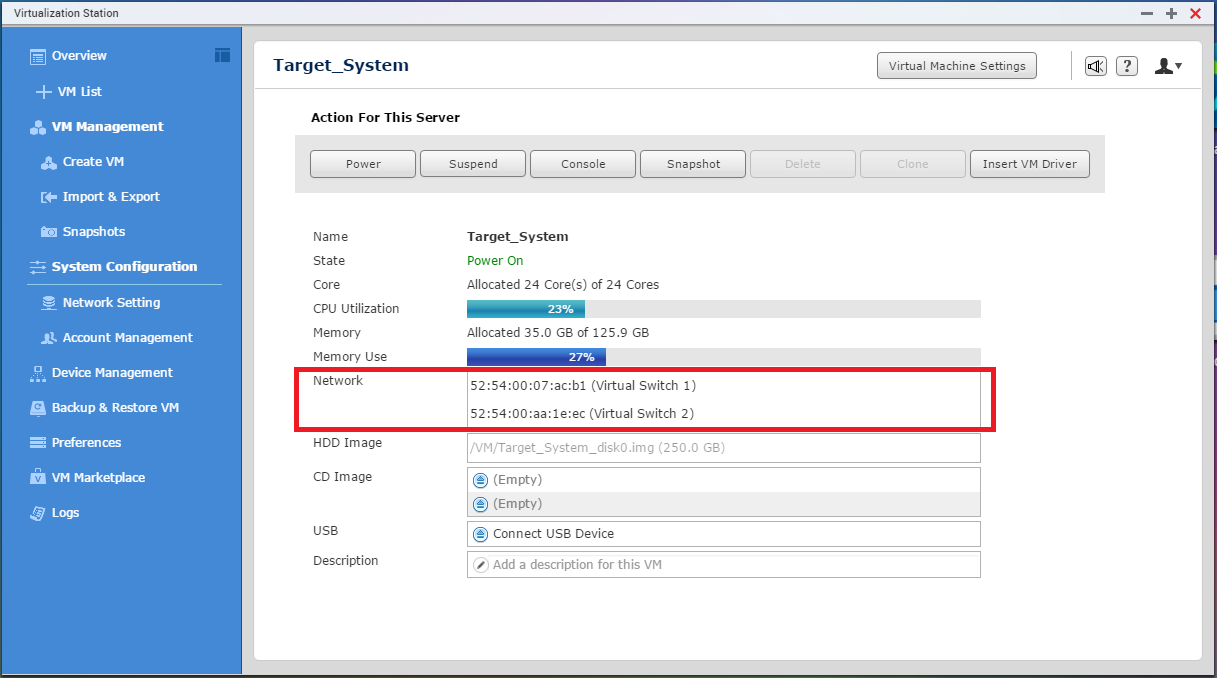

与 VM1 相同之网络设置。

QNAP
QNAP

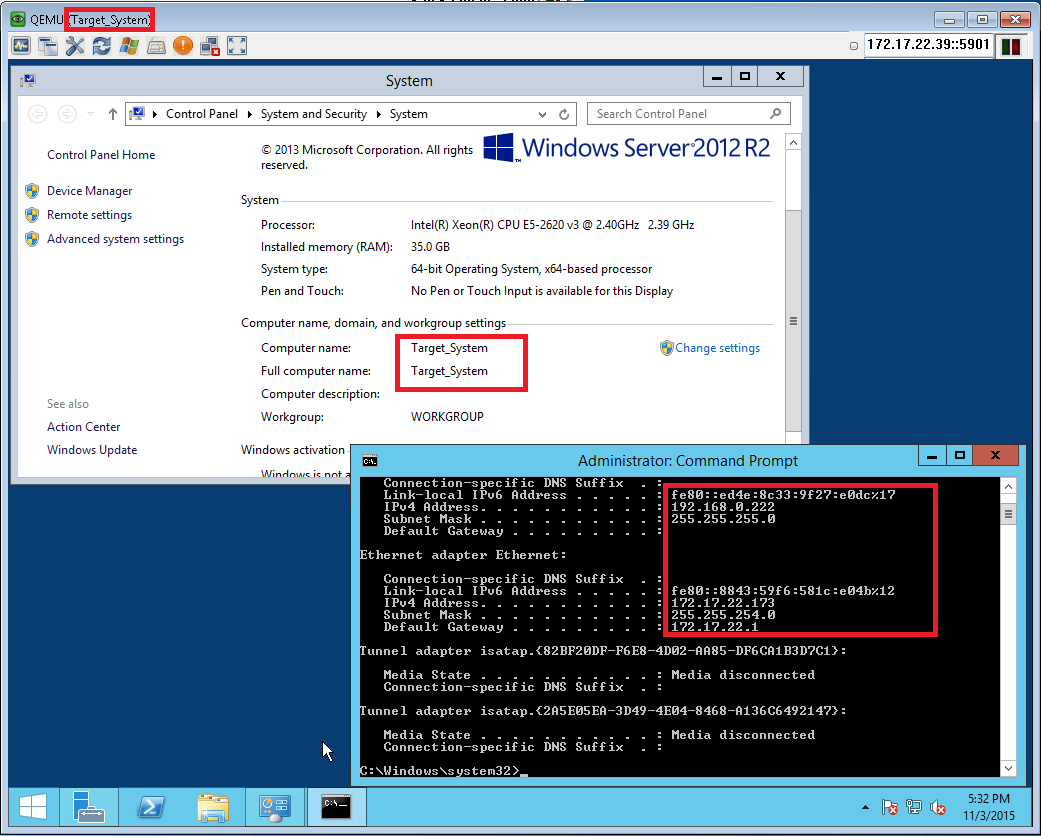

为了方便辨识，我们将VM2命名为 "Target_System"。

QNAP

1.3 Double-Take Console (客户端)

此文件使用已安装好 Double-Take® Availability™ 代理程序之 Windows 7 (虚拟机) 来管理高可用性以及灾难复原。用户可将服务器视为 "Source" 或 "Target" 服务器，并于Double-Take® Console 中创建容错任务。

QNAP

2. 安装Double-Take® Availability™ 代理程序 (agent) 于主要应用服务器 (Source System) 与备份服务器 (Target System)

使用完整服务器容错功能前 (full-server failover) ，应先安装 Double-Take® Availability™ 代理程序于 Source System及 Target System。 Double-Take® 会在检测到系统异常时，执行容错任务。

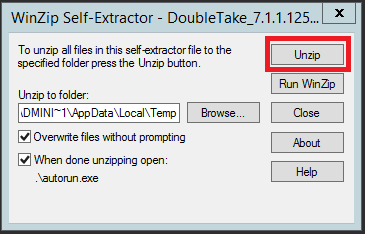

  1. 安装Double-Take®，点击「Unzip」。
    QNAP
  2. 解压缩后，点击 "Install Double-Take Availability"。选择安装语言后点击 "OK"。
    QNAP

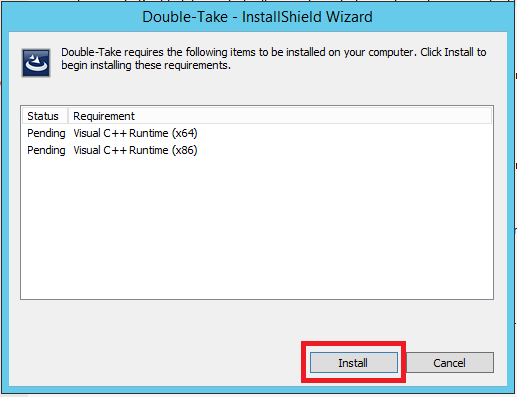

  3. 点击 "Install"
    QNAP

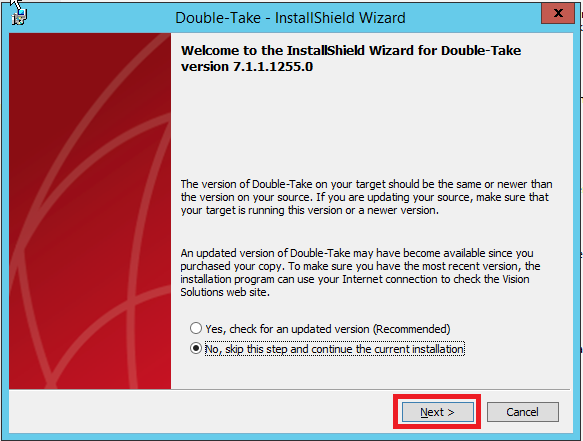

  4. 选择 "No, skip this step and continue the current installation"，并点击 "Next"。
    QNAP

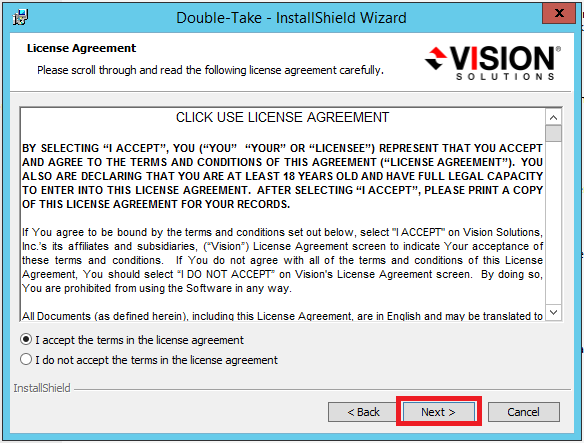

  5. 接受授权使用合约后点击 "Next"
    QNAP

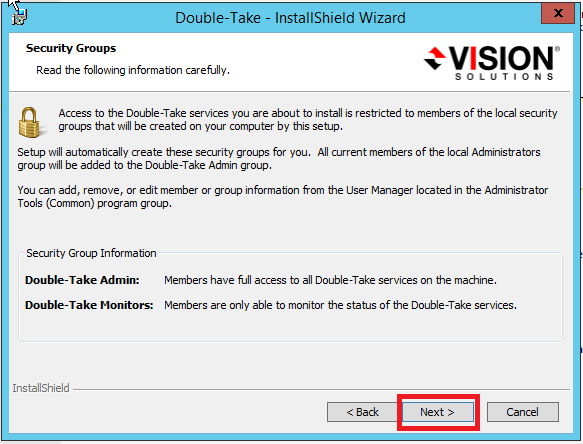

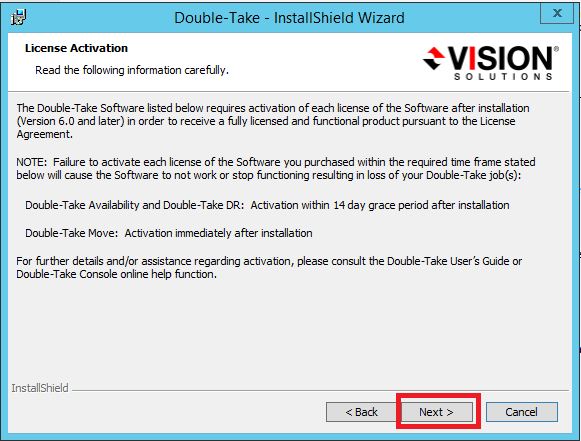

  6. 点击 "Next"
    QNAP

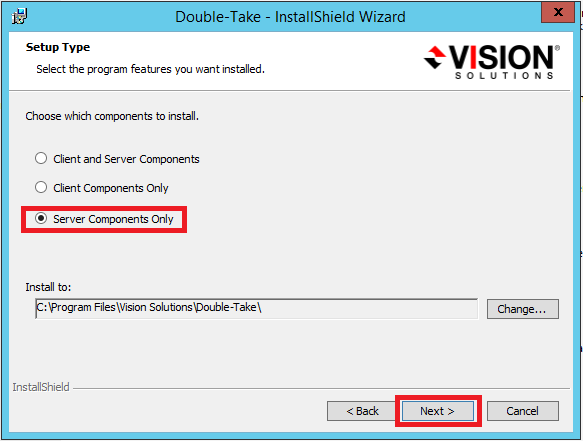

  7. 选择 "Server Components Only" 后，点击 "Next"。
    QNAP

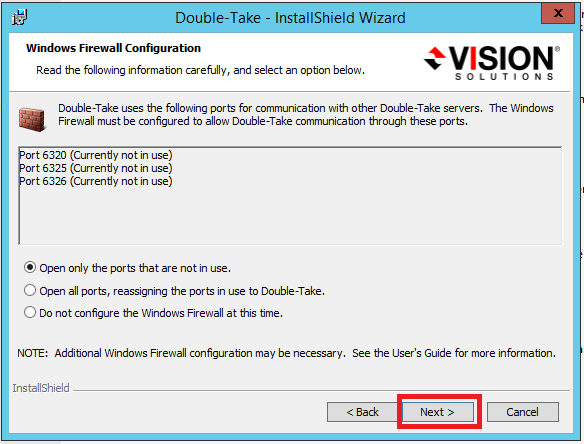

  8. Double-Take将使用6320、6325及6237埠与 Source、Target 及客户端沟通。选择 "Open only the ports that are not in use" 后，点击 "Next"。
    QNAP

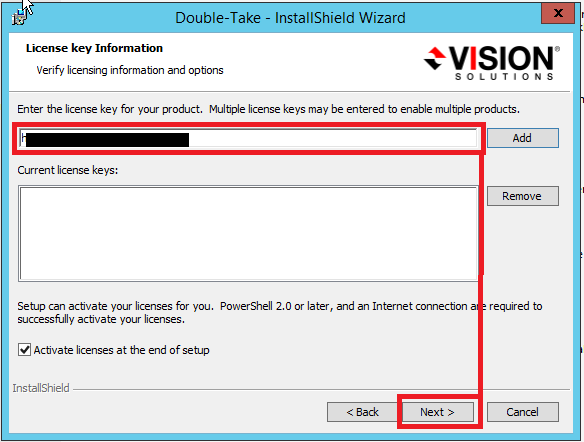

  9. 输入授权码后点击 "Next"。
    QNAP

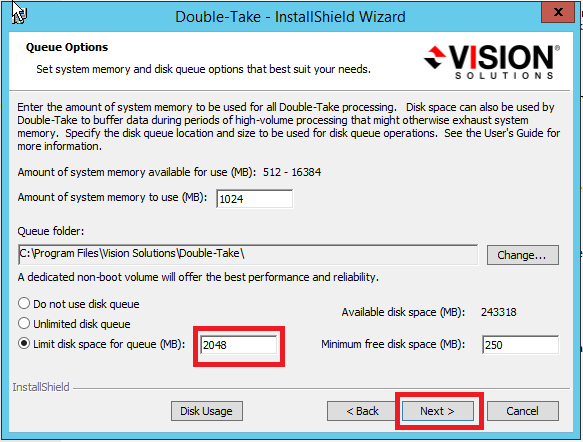

  10. 选择 "Limit disk space for queue(MB)"，并且设置容量 2048 MB 。点击 "Next"。
    QNAP
  11. 点击 "Next"
    QNAP

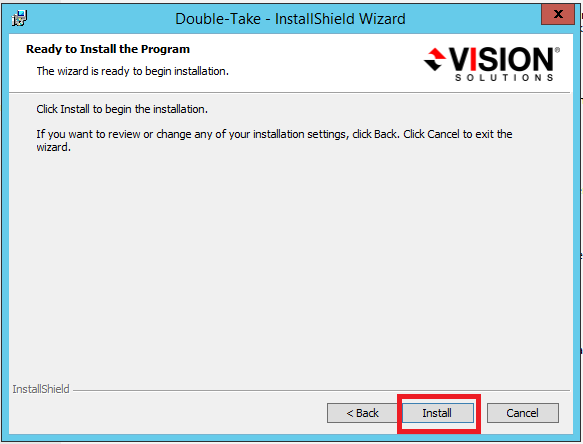

  12. 点击 "Install"
    QNAP

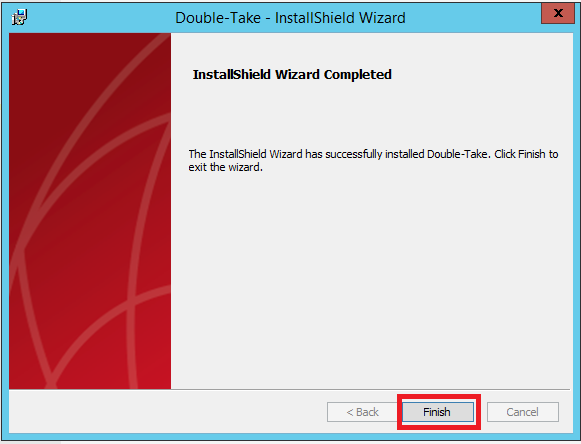

  13. 点击 "Finish"
    QNAP

3. 通过Double-Take® Console (客户端) 来管理服务器并创建容错任务

请依照第二章节指示于 Windows 7 (VM) 安装Double-Take Console 客户端代理程序。请注意您需于步骤七中选择 "Client Components Only"。客户端安装完毕后，即可通过 Double-Take® Console 管理服务器及创建容错任务。

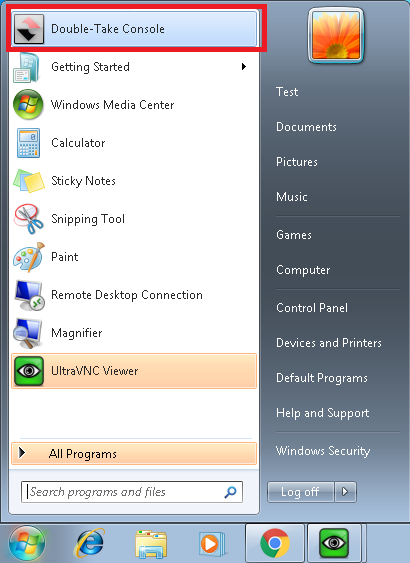

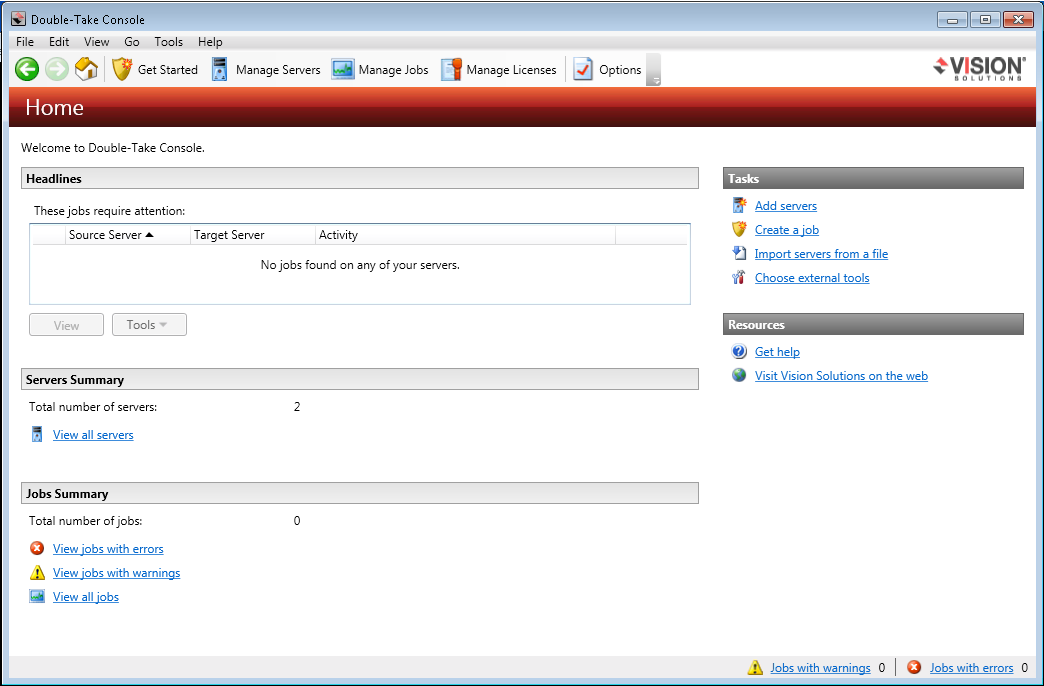

  1. 执行Double-Take® Console
    QNAP

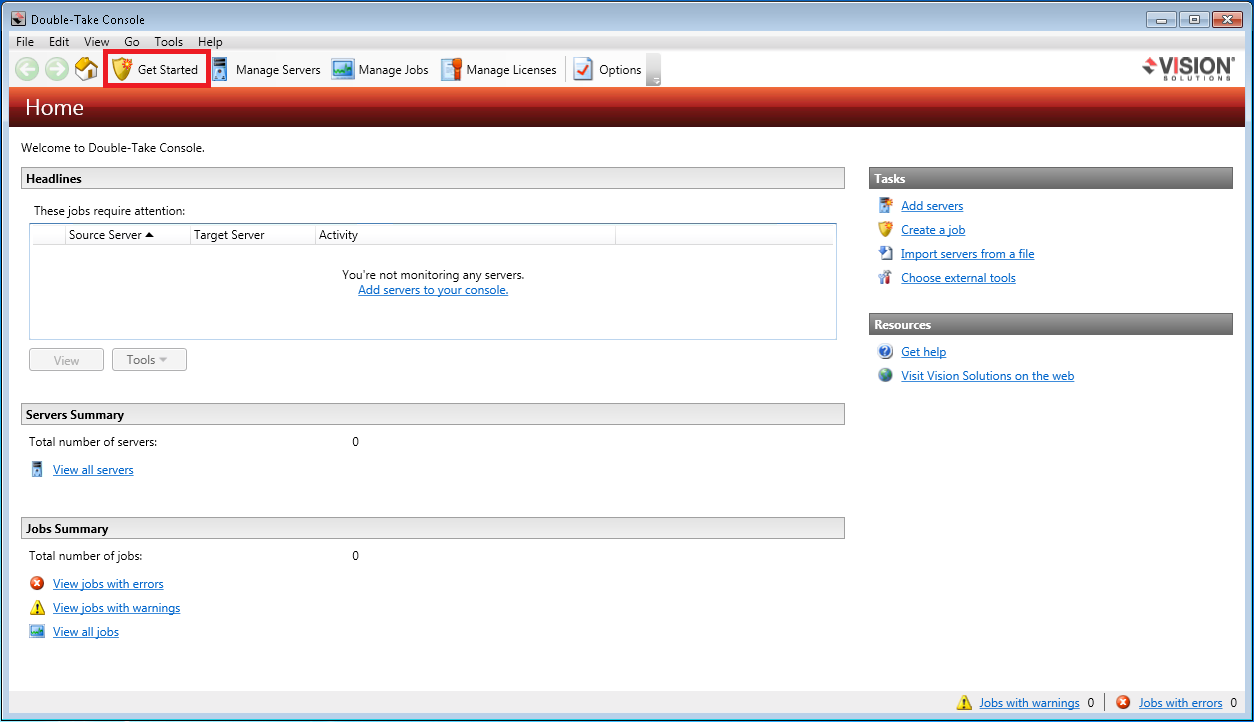

  2. 于Double-Take® Console 中点击 "Get Started"。
    QNAP

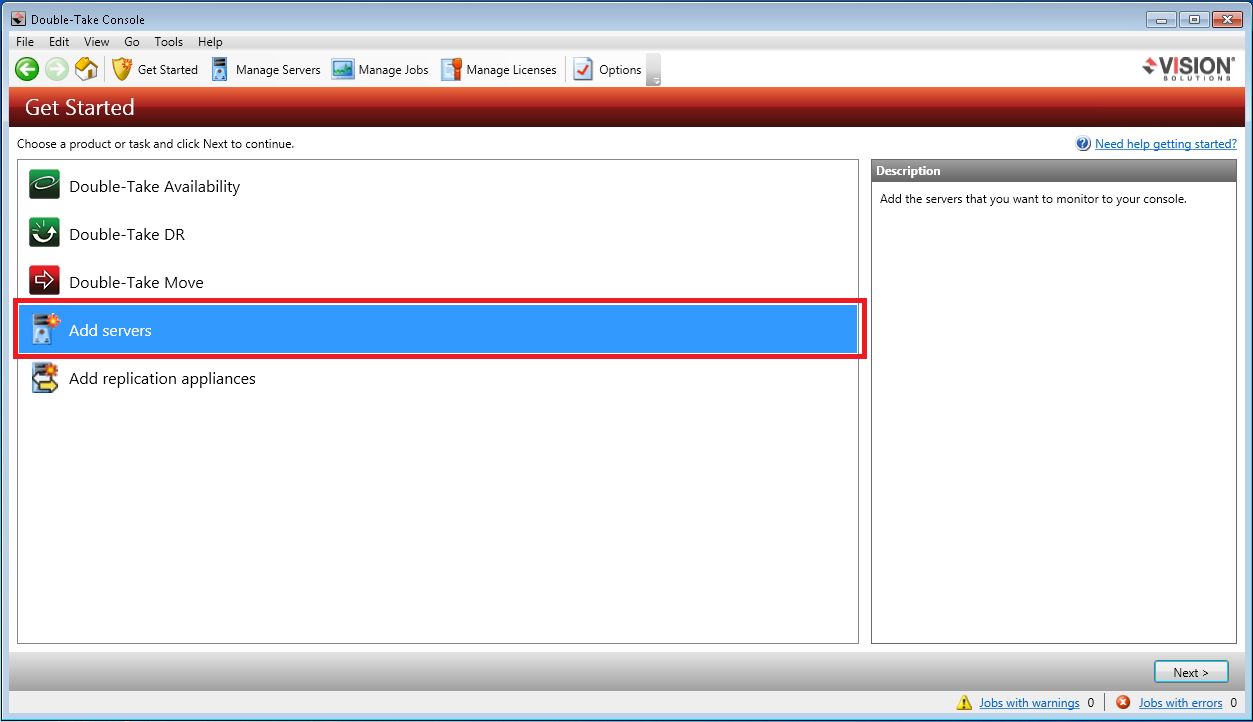

  3. 点击 "Add servers"
    QNAP

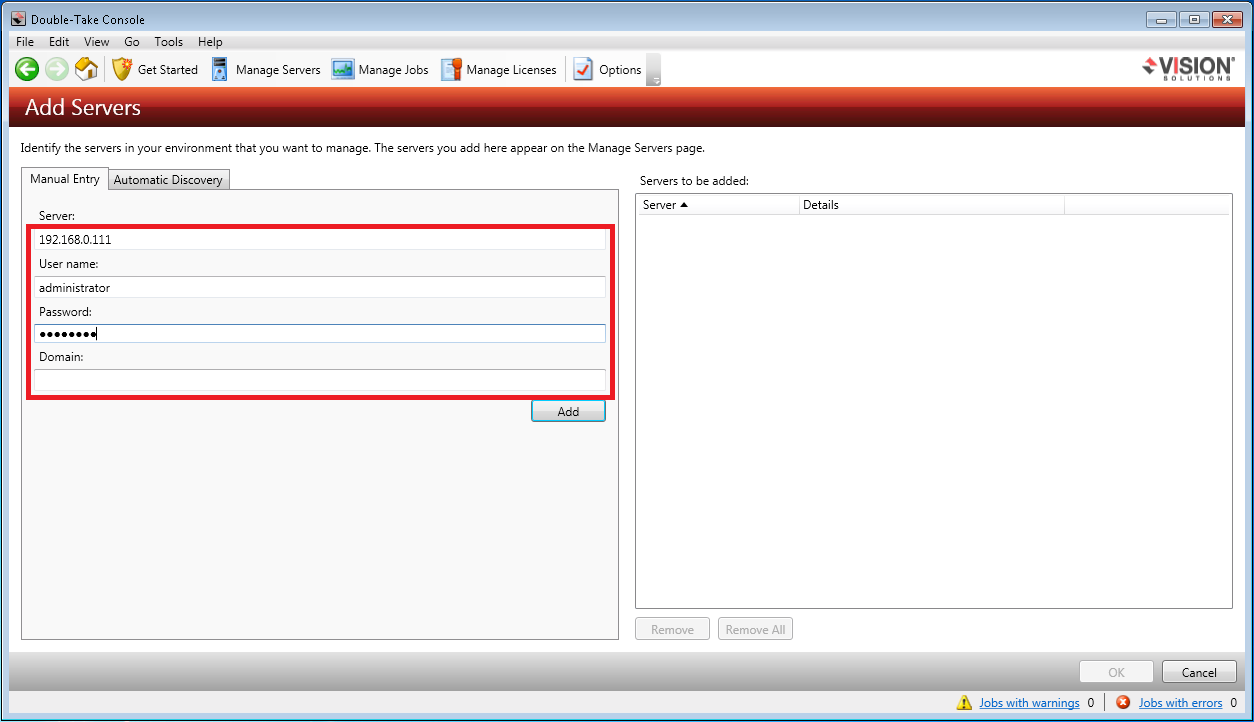

  4. 此份文件中 Source System 使用IP 192.168.0.111；Target System 使用IP 192.168.0.222。输入 服务器的 "User name" 和 "Password"。
    QNAP

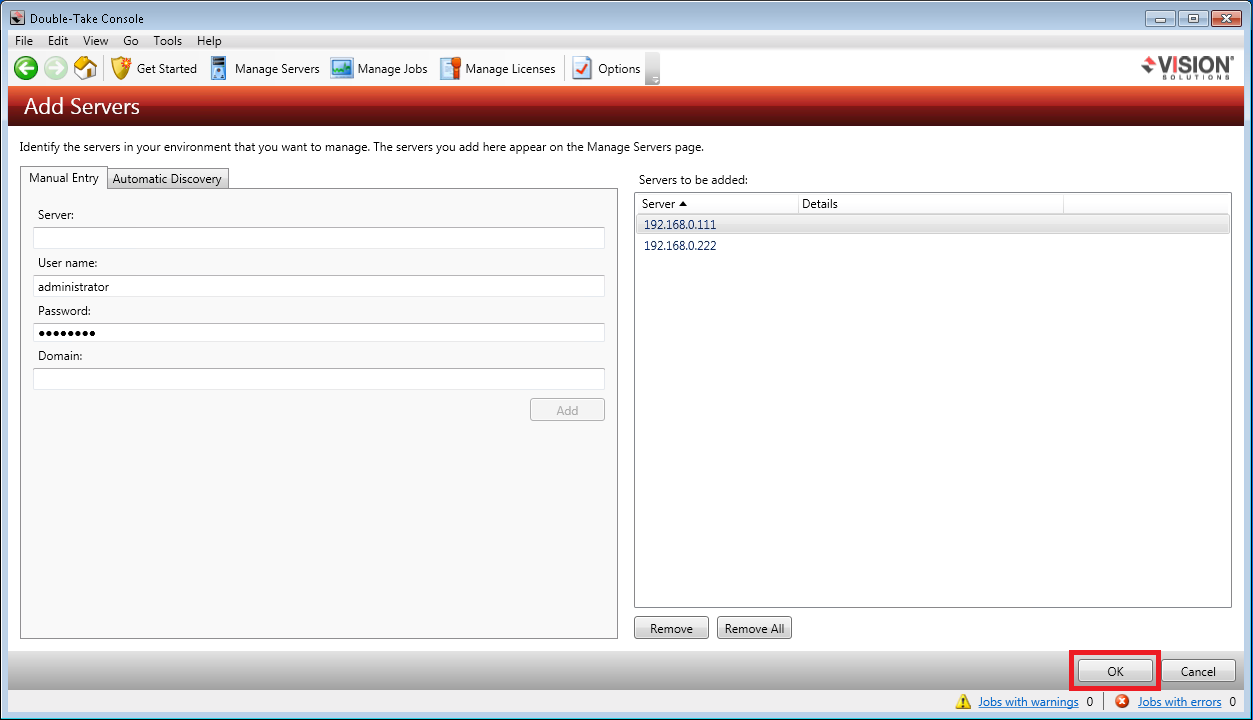

  5. 加入 Source System 及 Target System 后，点击 "OK" 来加入服务器。
    QNAP

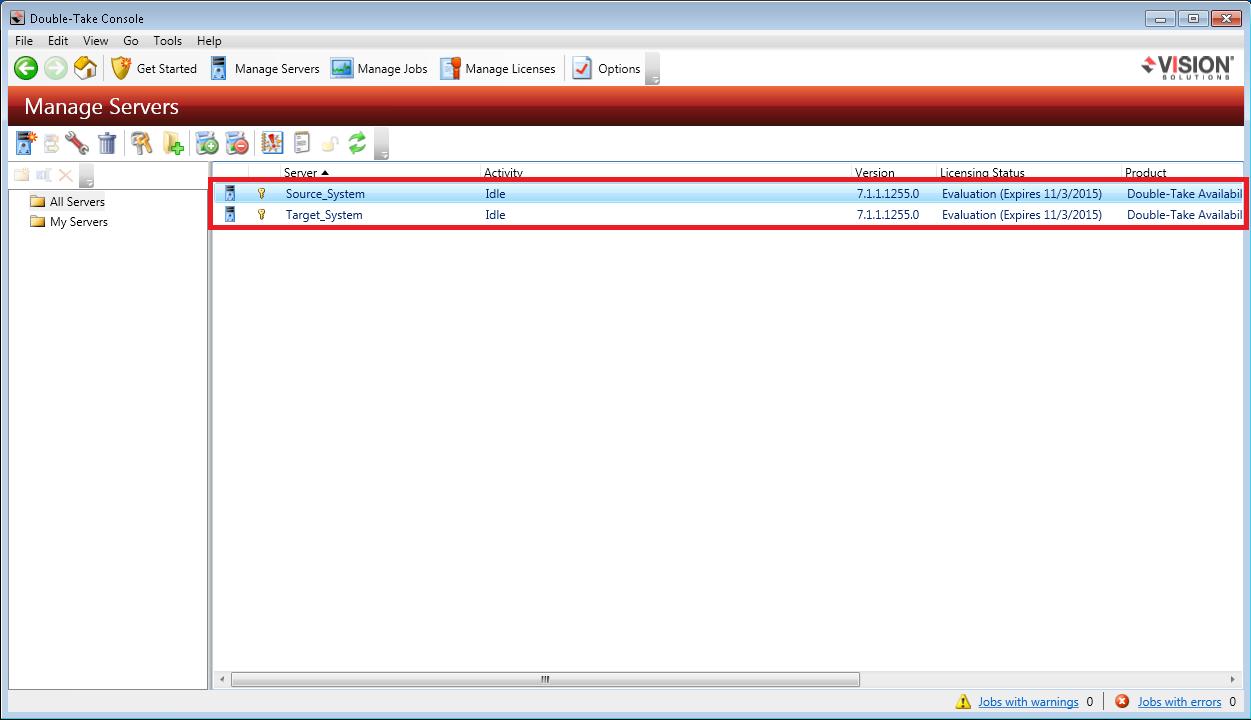

  6. 完成加入 Source System 和 Target System 服务器
    QNAP

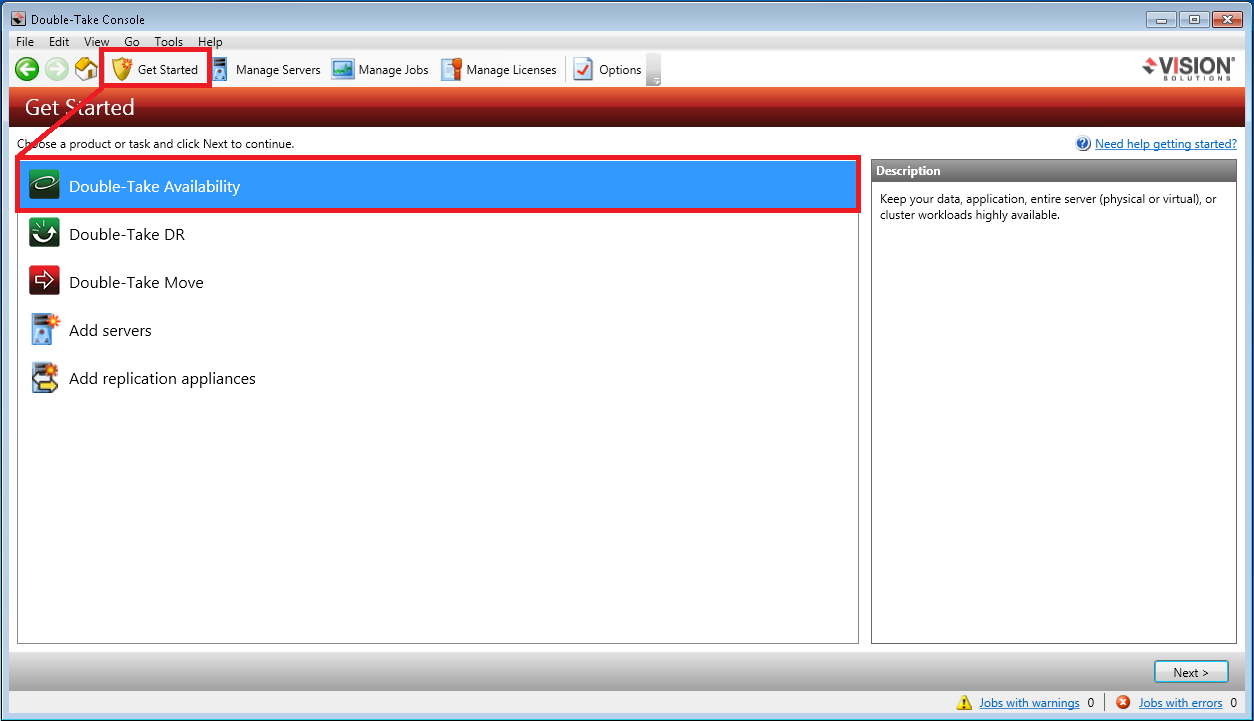

  7. 点击 "Get Started"，并选择 "Double-Take Availability" 来创建灾难复原之容错任务。点击 "Next"。
    QNAP

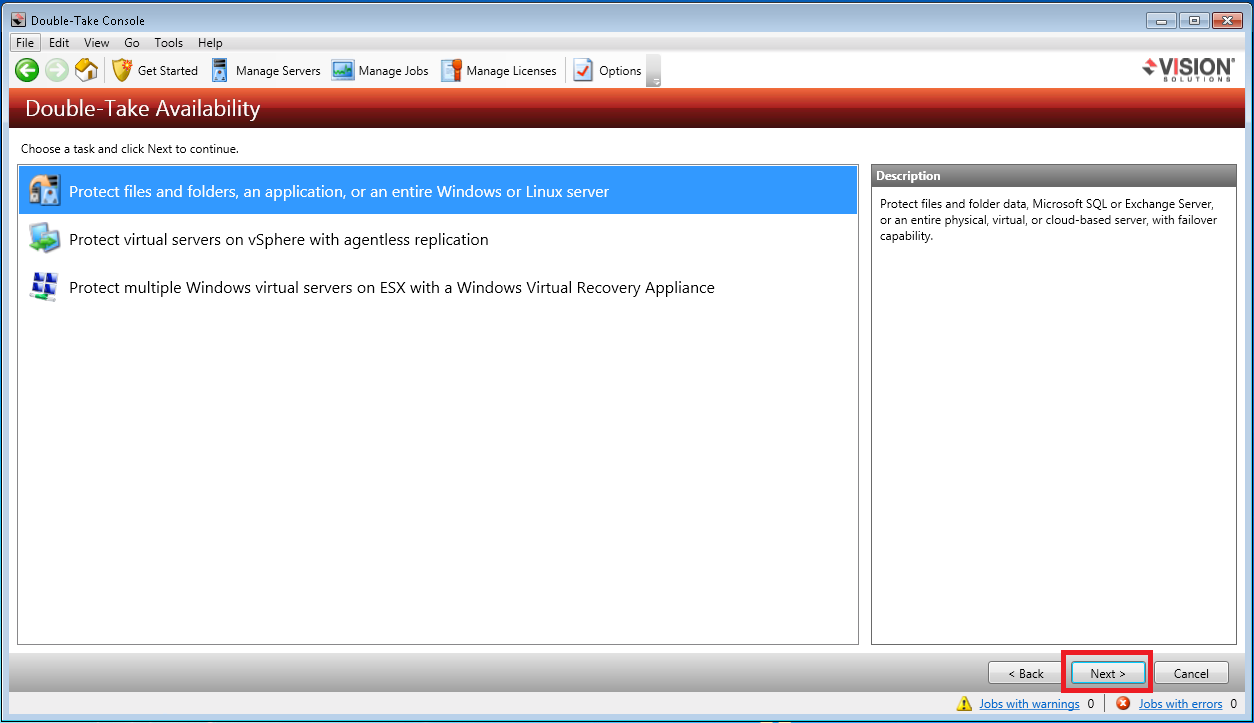

  8. 选择 "Protect files and folders, and application or an entire Windows or Linux server" 后，点击 "Next"。
    QNAP

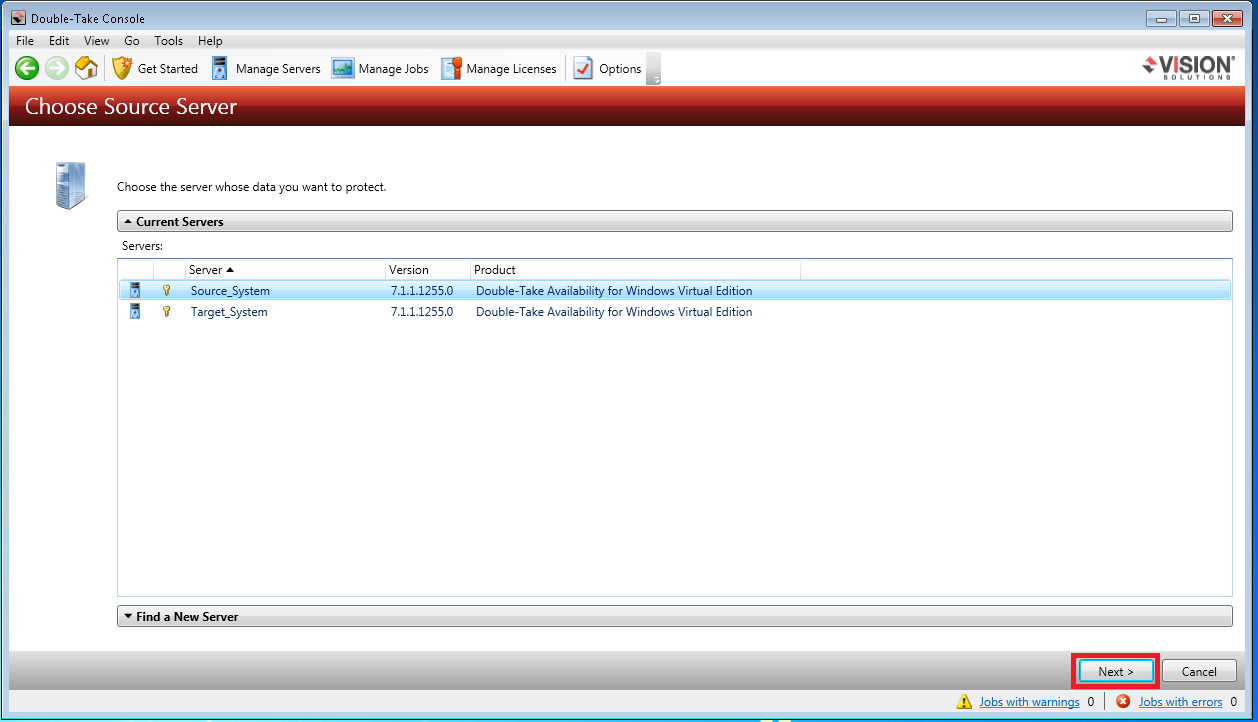

  9. 选择 "Source_System" 作为来源服务器后，点击 "Next"。
    QNAP

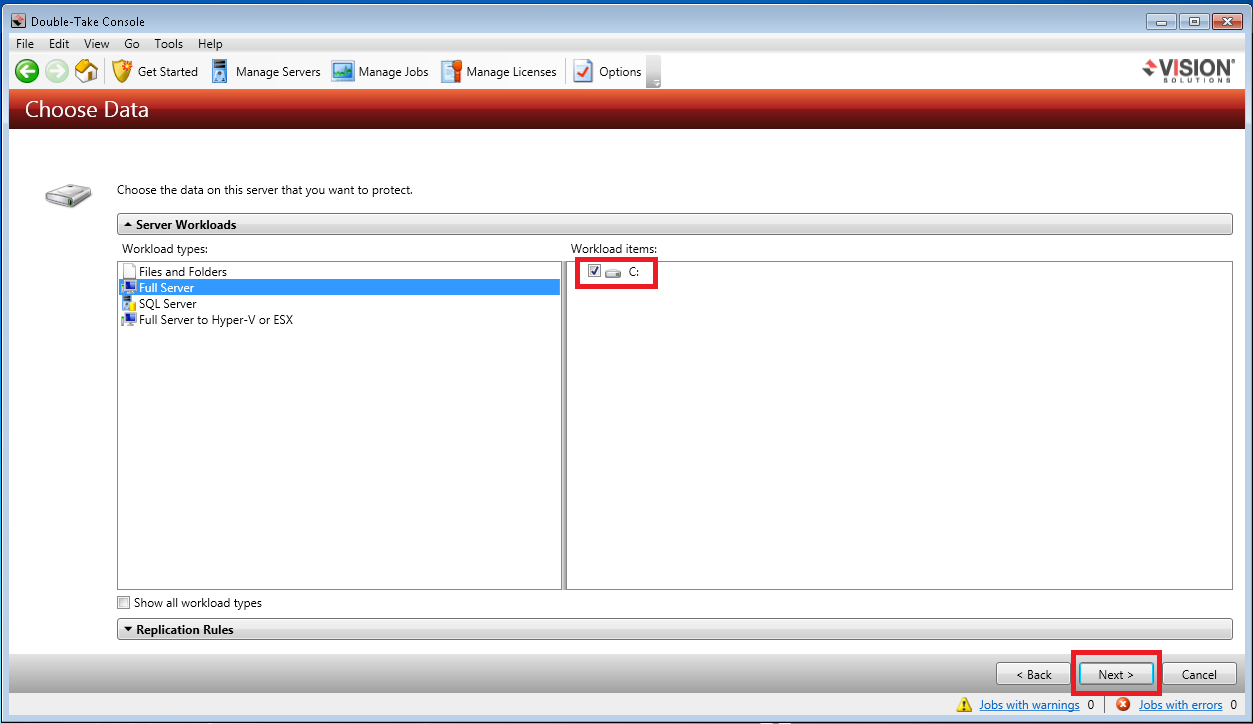

  10. 选择 "Full Server" 后，C: 系统碟将被勾选为默认硬盘。点击 "Next"。
    QNAP

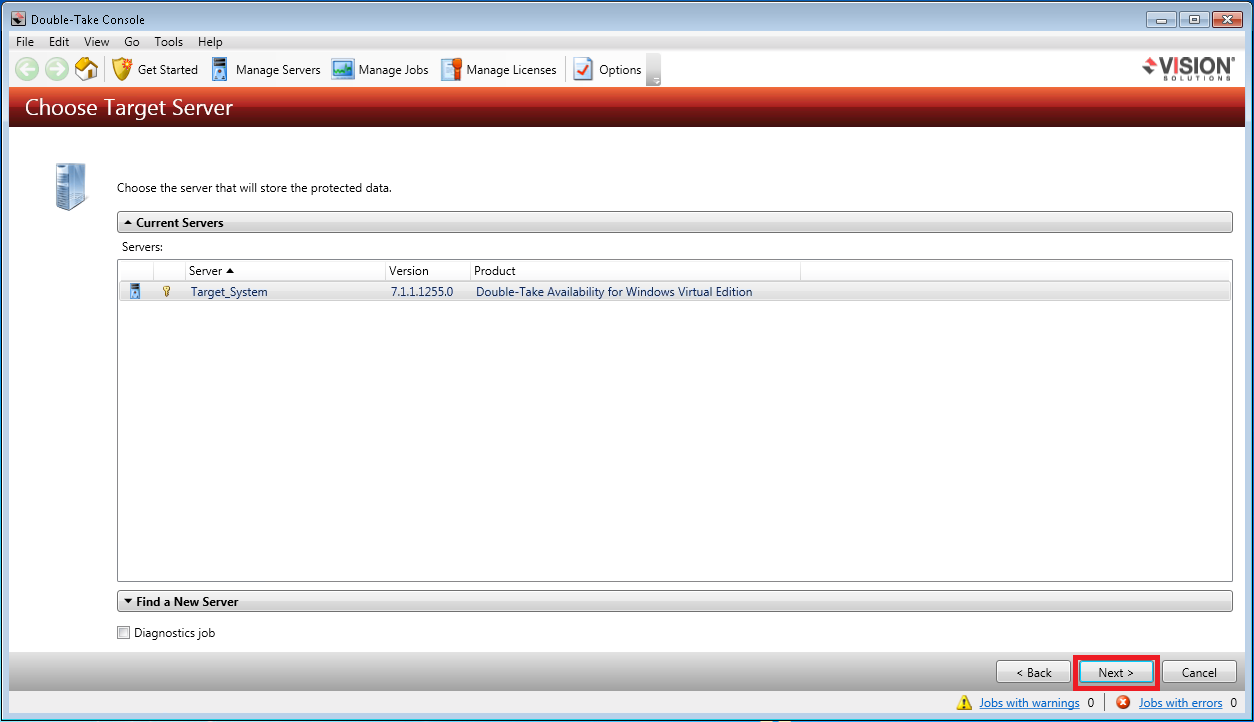

  11. 选择 "Target_System" 作为目标服务器后，点击 "Next"。
    QNAP

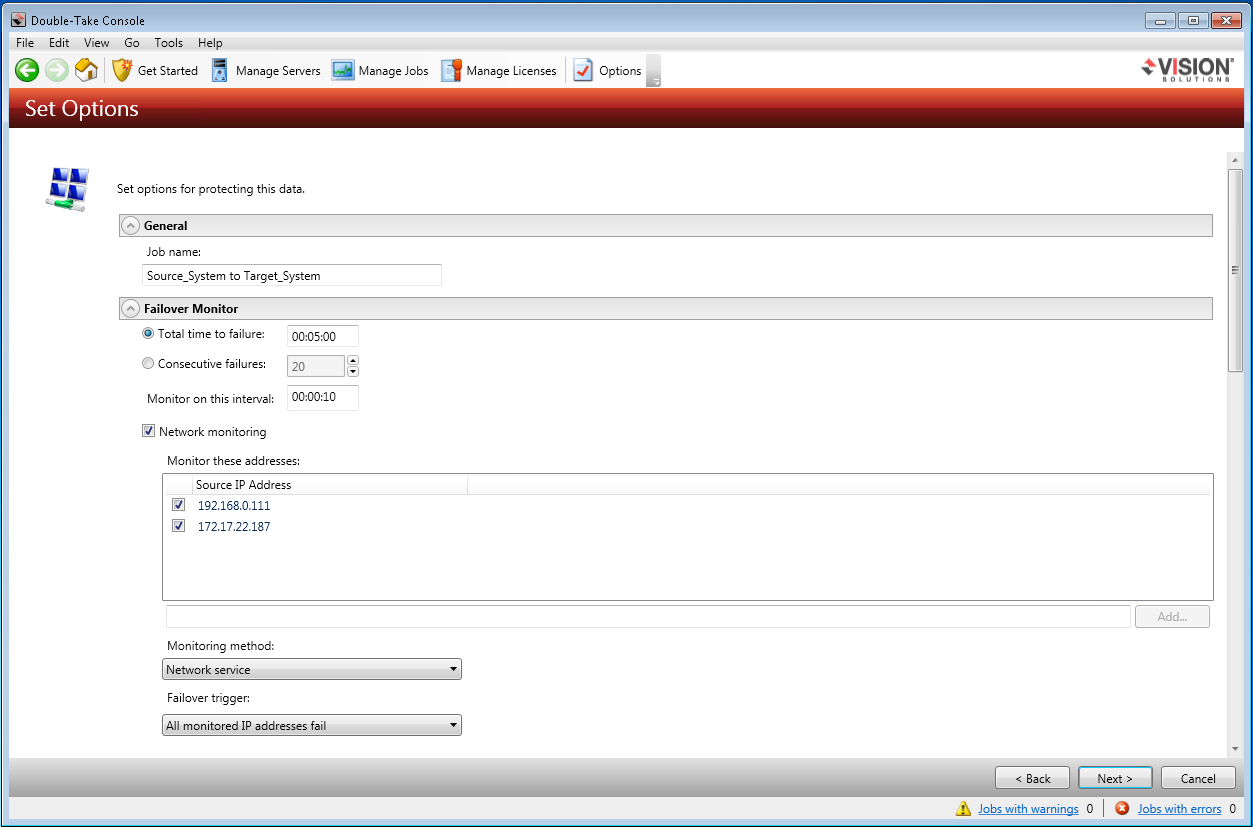

  12. 容错任务设置
    • General
      输入任务名称
    • Failover Monitor
      设置若干时间于 Source System 无反馈时，则启动容错任务。请于 "Network monitoring"中选择需监控之 IP 地址。
      QNAP
    • Failover Options
      可使用 "Wait for user to initiate failover" 来手动启动容错。反过来说，若您未勾选此选项，容错机制将于灾难发生时自动启动。
    • Failover Identity
      请打勾 "Apply source network configuration to target (Recommended for LAN configurations)" 以应用 Source System 之网络设置。举例来说， Source System IP 172.17.22.187将于容错任务启动后，由目标服务器继续使用。

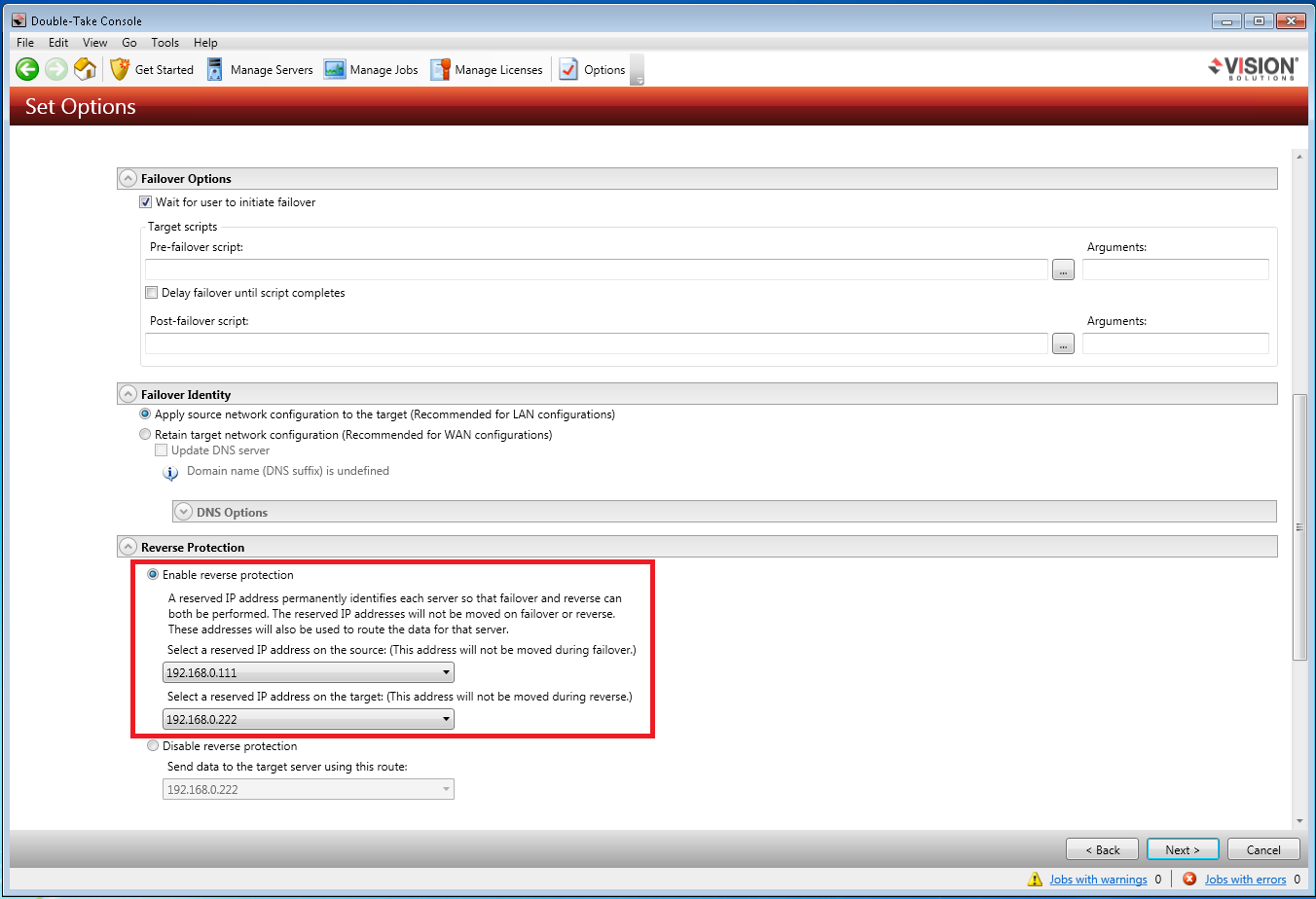

    • Reverse Protection
      若用户希望将 Source System 切回至原本的服务器，请勾选 "Enable reverse protection"。启动 reverse protection 前，须先使用当前IP地址来识别 Source System 及Target System。举例来说，IP 192.168.0.111用于识别 Source System；IP 192.168.0.222则用于 Target System。更多关于Reverse Protection的信息，请点击这里。
      QNAP
    • Network Adapter Options
      请确认 Source System 与 Target System有相对应的网络环境设置。举例来说，Source System之网卡 [172.17.22.187] 应与 Target System IP [172.17.22.173] 能够互相沟通配对。
      QNAP

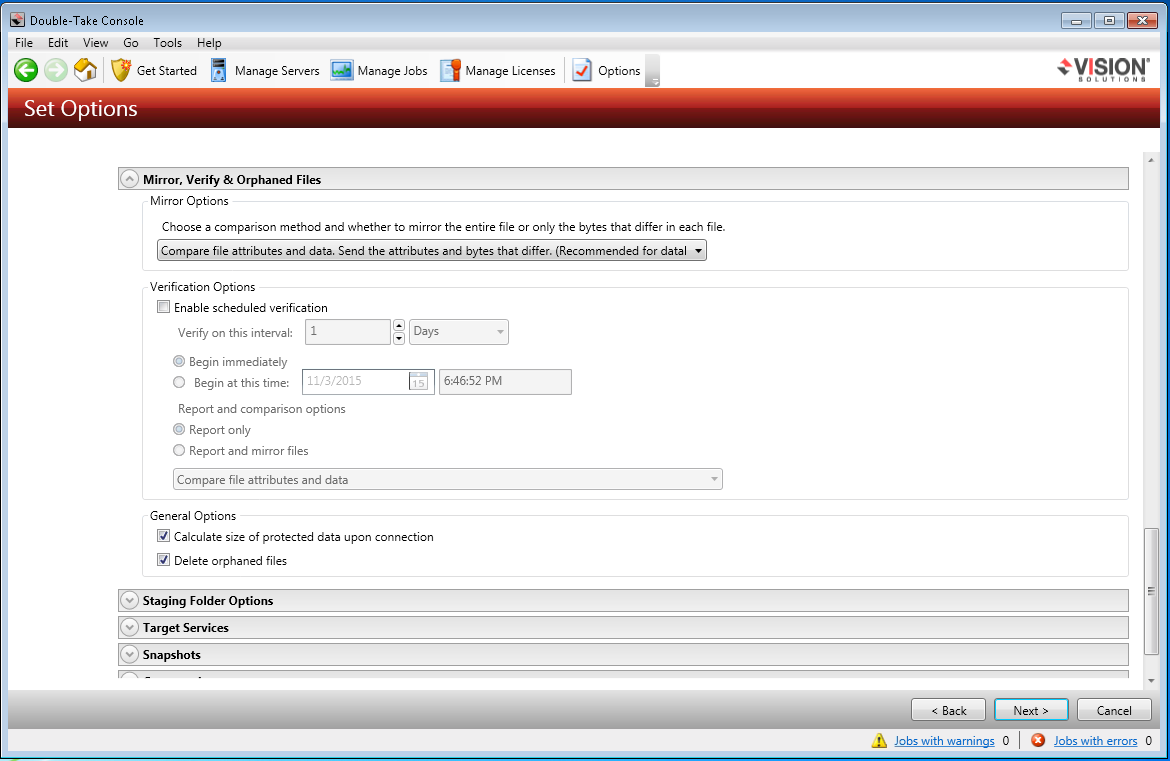

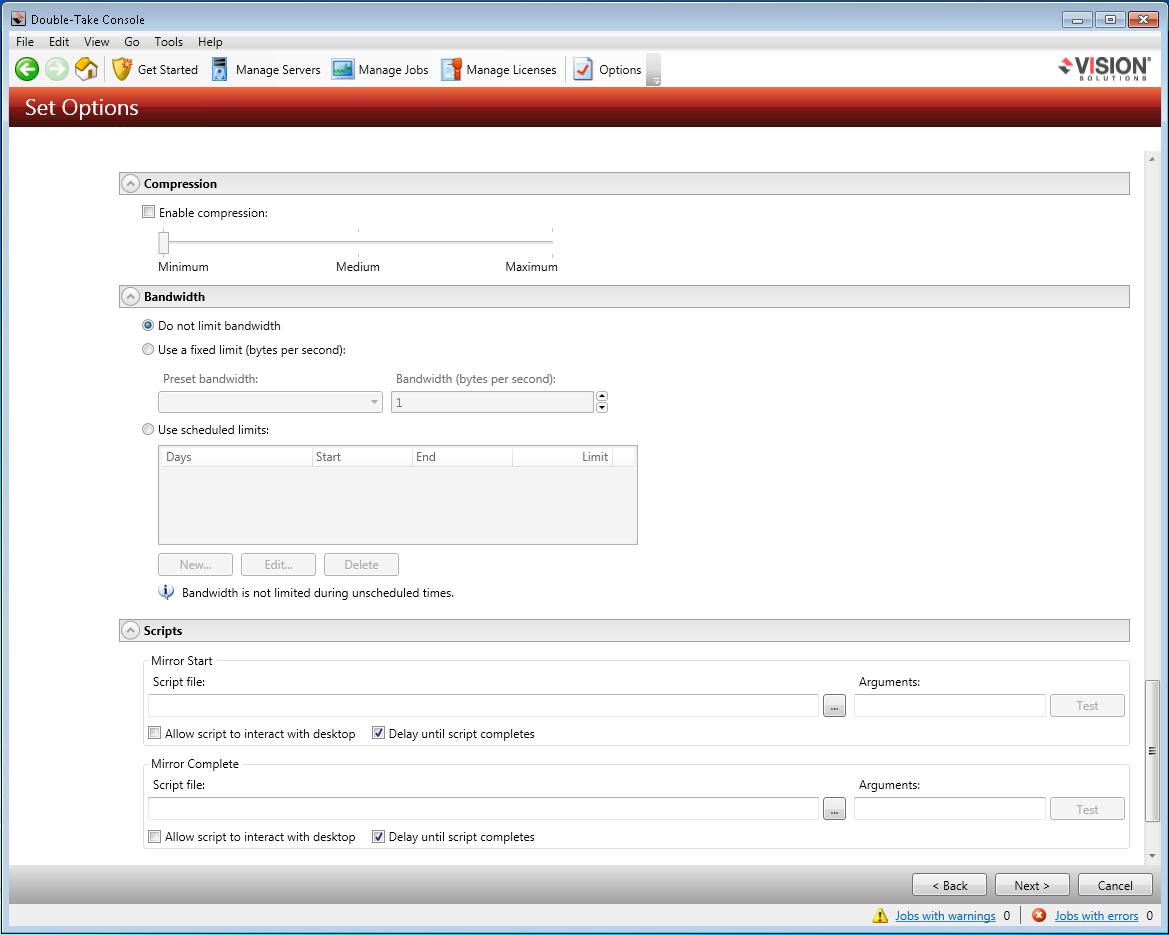

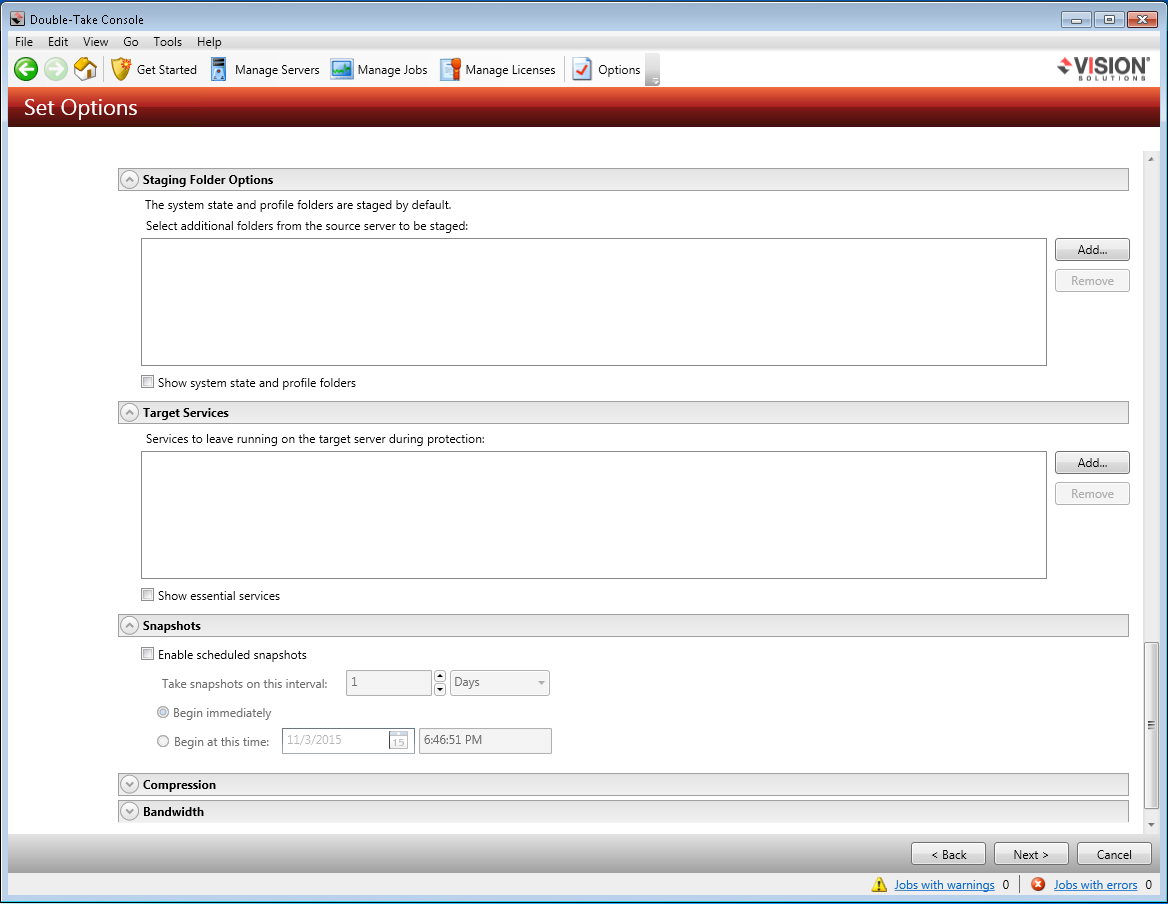

    • (非必要) Mirror, Verify & Orphaned Files/ Staging Folder Options/ Target Services/ Snapshots/ Compression/ Bandwidth/ Scripts
      这些选项亦可用于容错任务。可依照各别需求设置之。完成后请点击 "Next"。
      QNAP
      QNAP
      QNAP

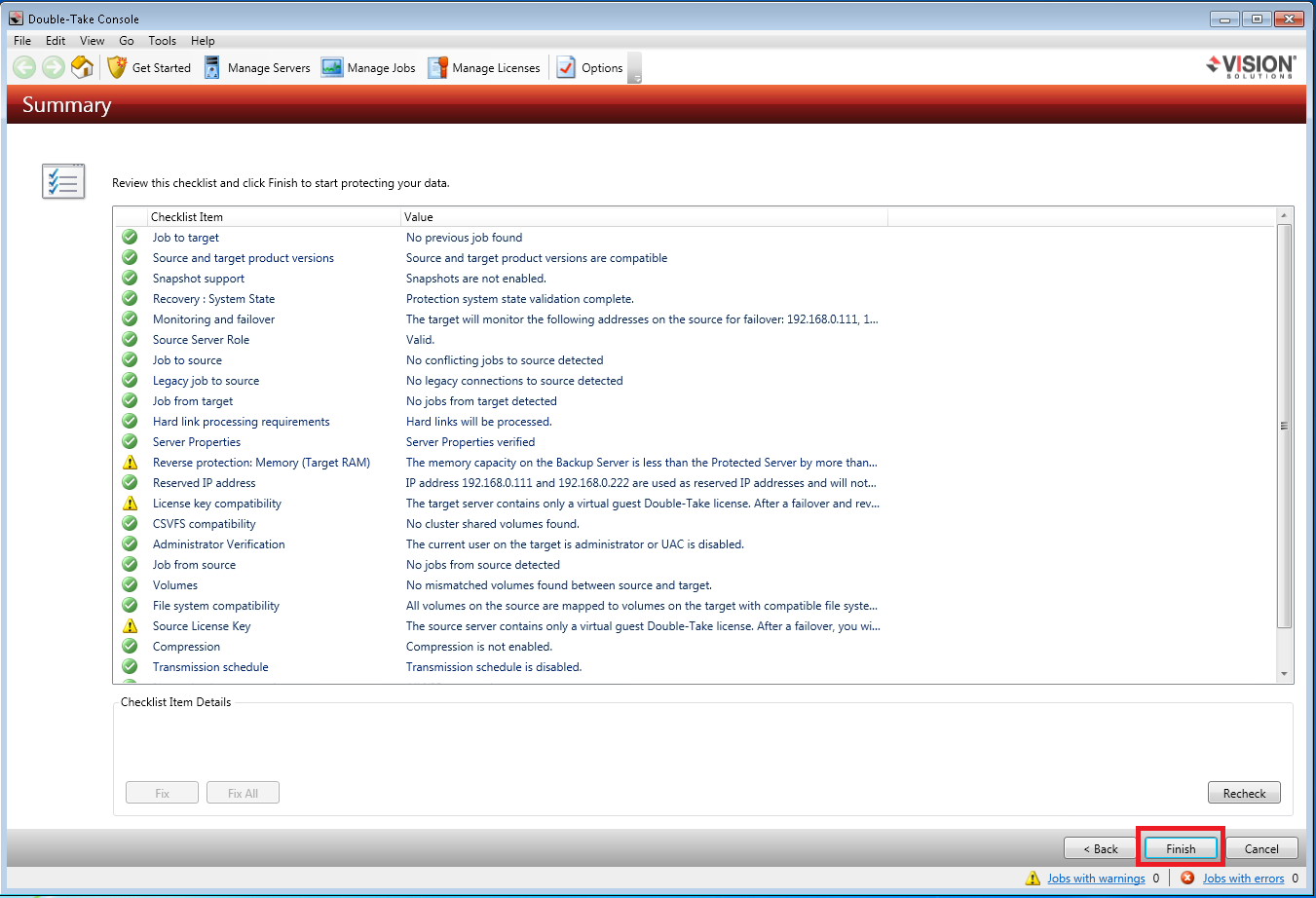

  13. Double-Take® 将会检查所有设置，点击 "Finish"。
    QNAP

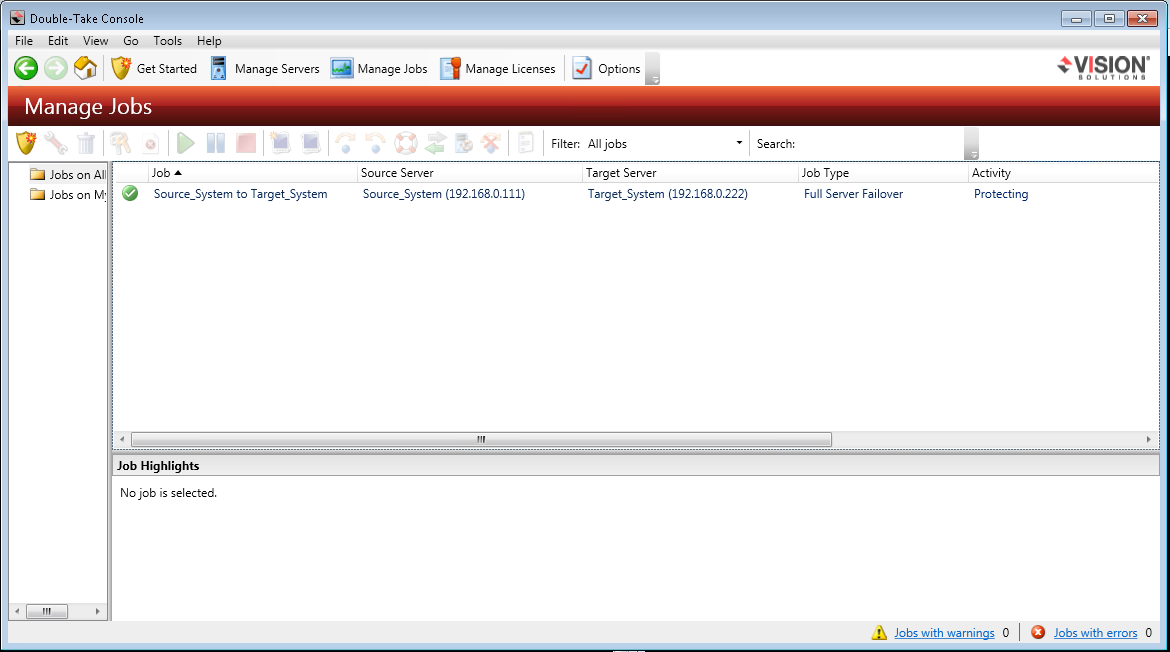

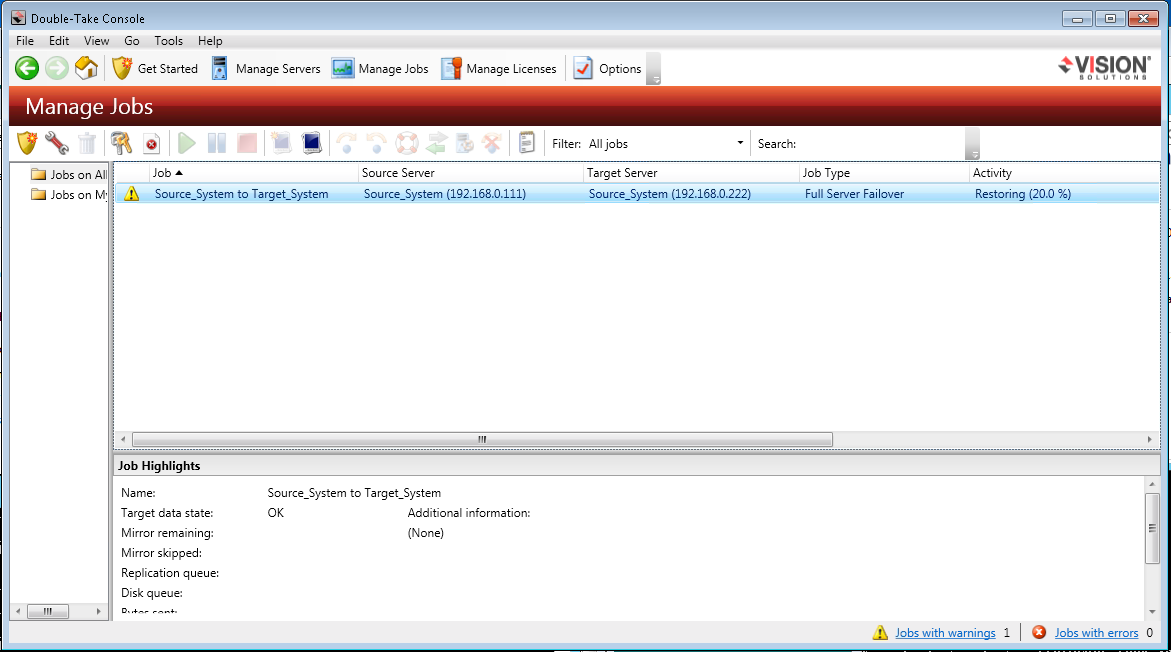

  14. 容错任务创建完成后，所有 Source System 的文件及应用服务将被镜像至 Target System。
    QNAP
  15. 当文件同步完成后，所有 Source System 的变更将被同步复制至 Target System，并随时待命当容错任务被执行时。
    QNAP

4. Double-Take® Availability™ 如何进行容错程序

此份文件详情 Target System (VM2) 如何接手 Source System (VM1) 之任务

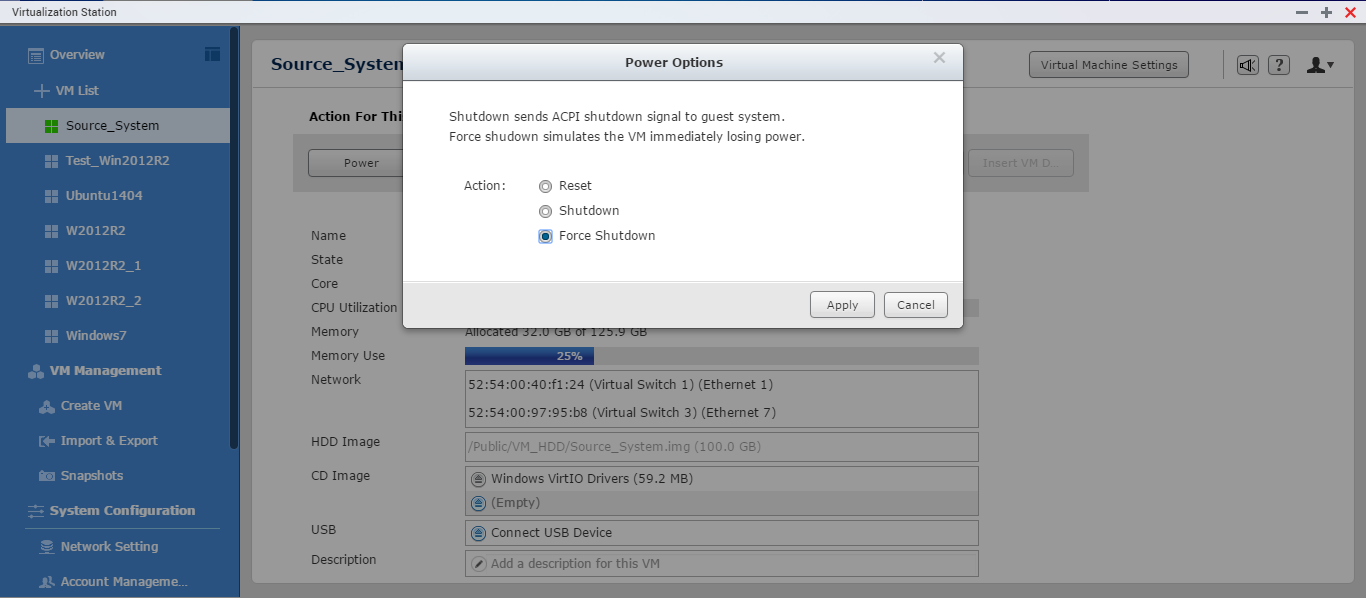

  1. 于VM1页面点击 "Power"，选择 "Force Shutdown" 后，点击 "Apply"。 Source System 将立即关机。
    QNAP

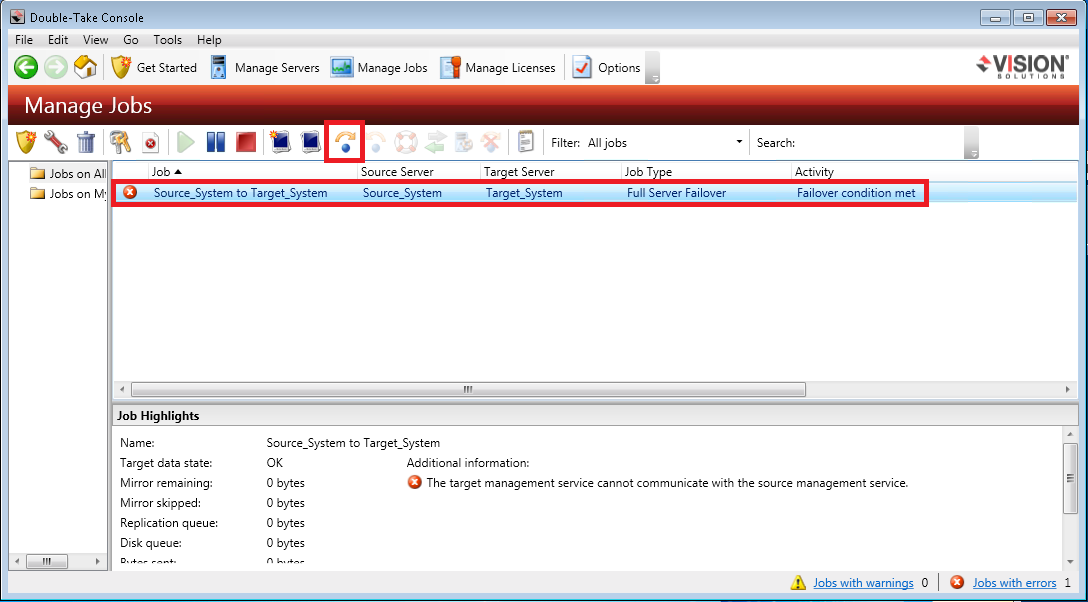

  2. 前往 Double-Take® Console。将会发现容错任务已检测到异常，"Failover" 按钮选项将转换成可以点击的状态。(请注意，若您先前勾选 "Wait for user to initiate failover"，此按钮会显示成可点击的状态，让您决定何时执行容错任务。若无，容错任务将被自动执行。)
    QNAP
  3. 点击 "Failover"
    QNAP

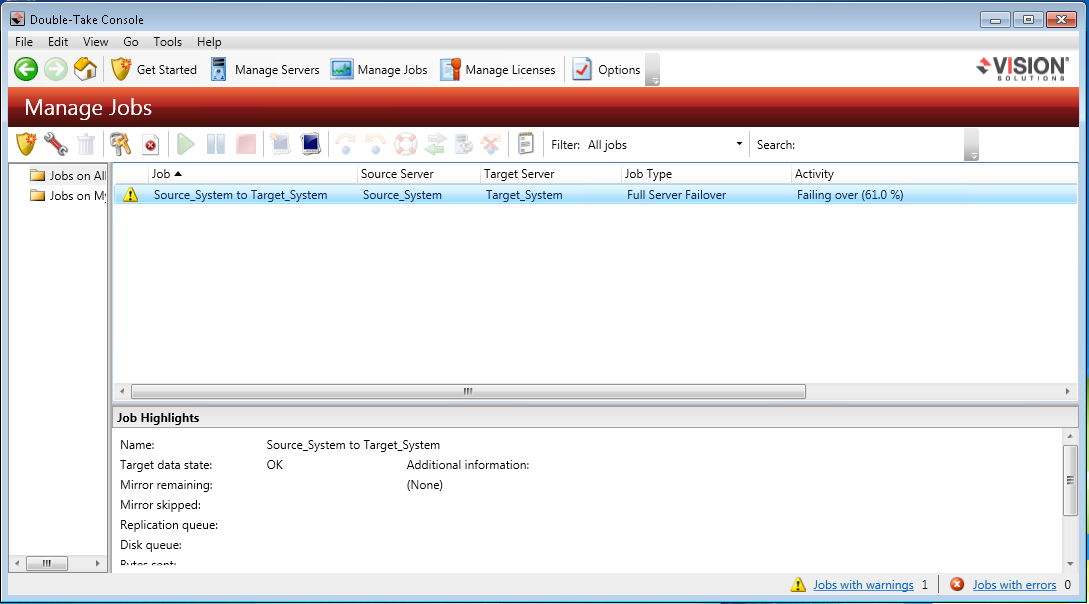

  4. 容错任务执行后，Target System 将重新启动且接手所有 Source System 原有运行中的应用服务。
    QNAP

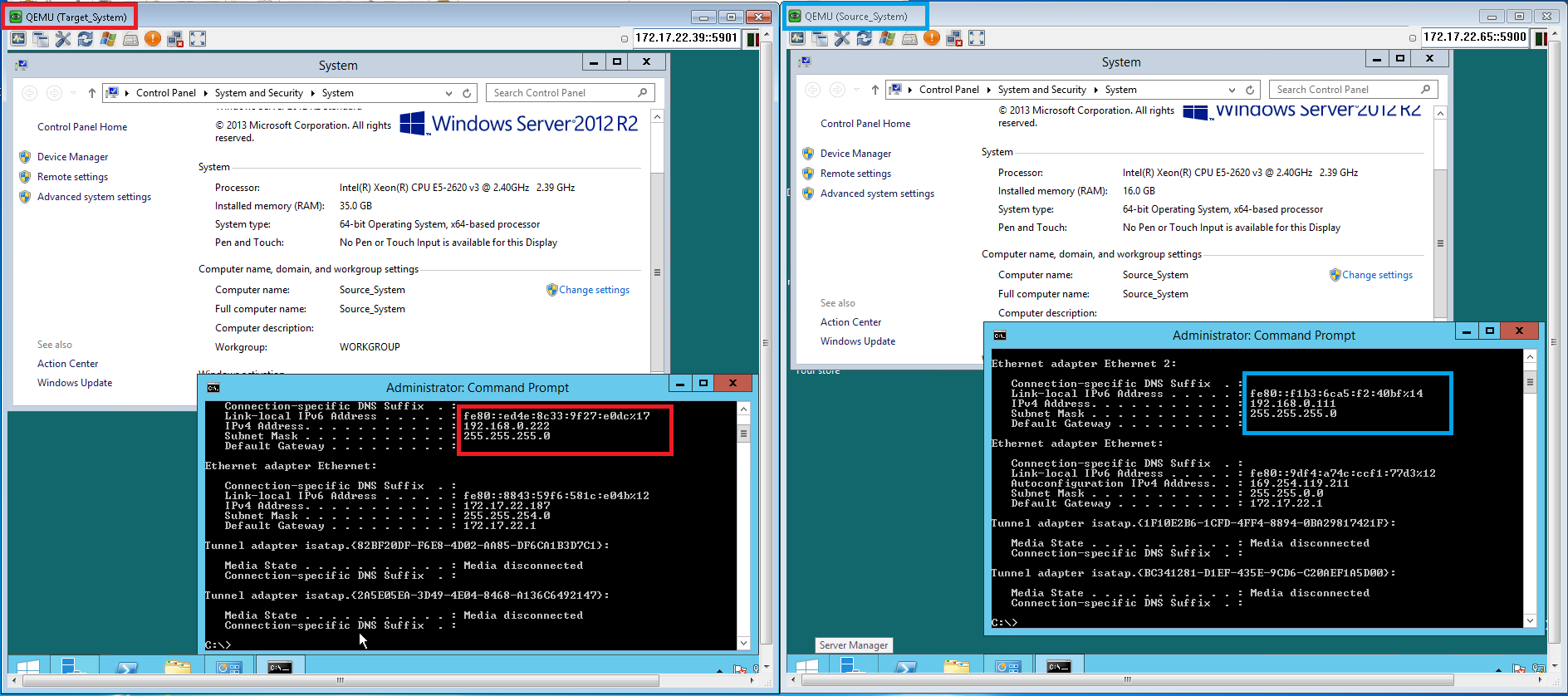

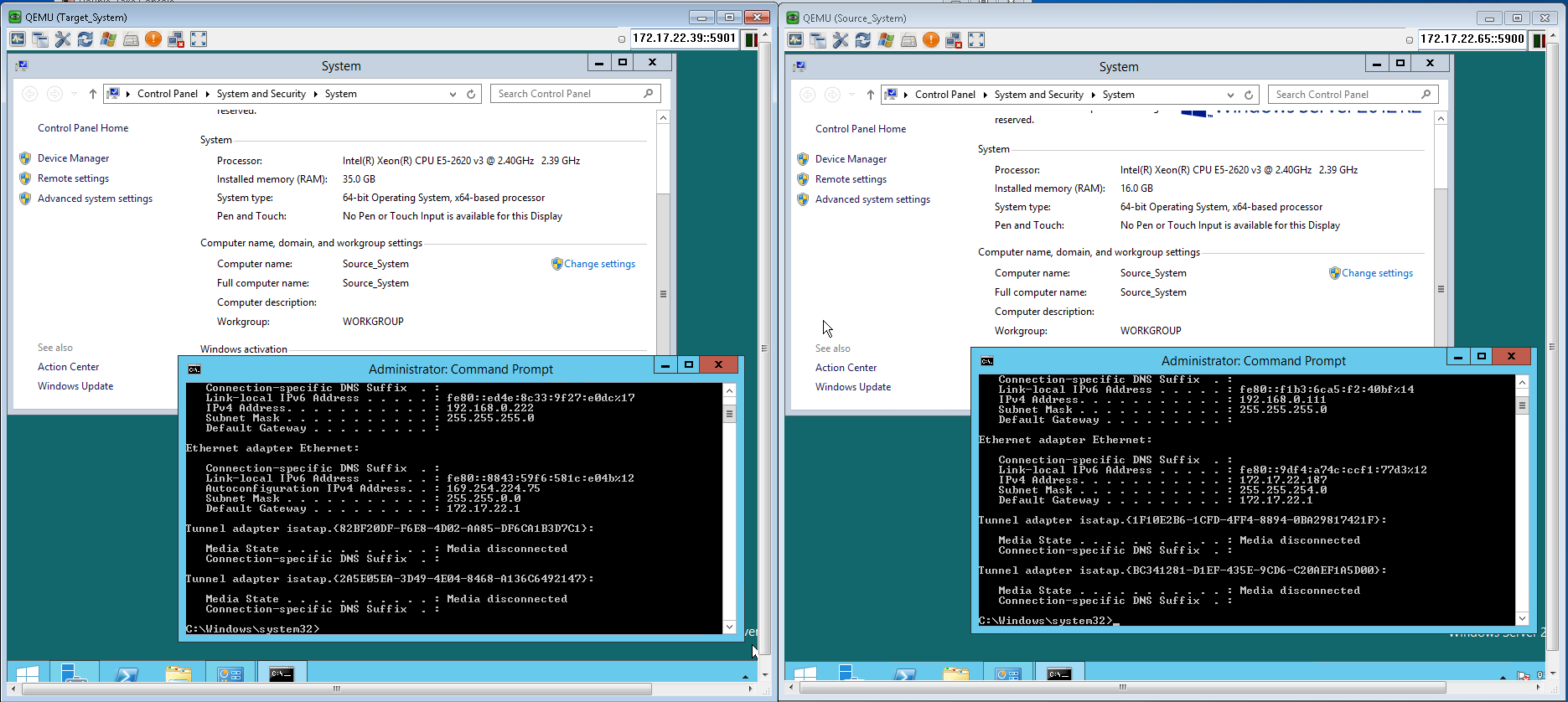

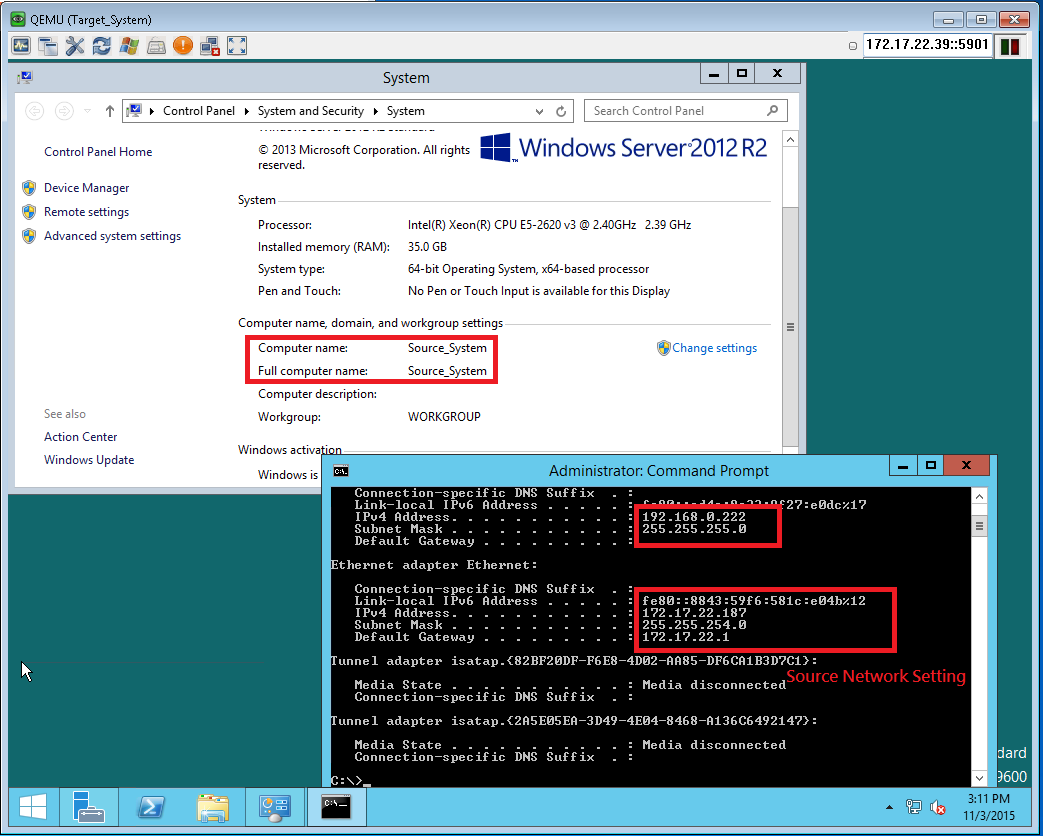

    在 VM2 (原本运行 Target System) 的计算机名称将变更为 Source_System。网络的部分会应用原本 Source System IP 地址172.17.22.187，而 IP 地址 192.168.0.222则会保留在VM2中。若您曾经勾选 "reverse protection"，此 IP 地址即是用来识别原本运行的系统。
    QNAP
  5. 若 Source System (VM1) 恢复准备就绪后，您可利用 "reverse protection" 将 Target System 反转至 VM1 运行。前往 VM1 页面，点击 "Start" 启动VM1。
    QNAP
    启动VM1后，VM1及VM2将同时运行相同的 Source System。
    QNAP

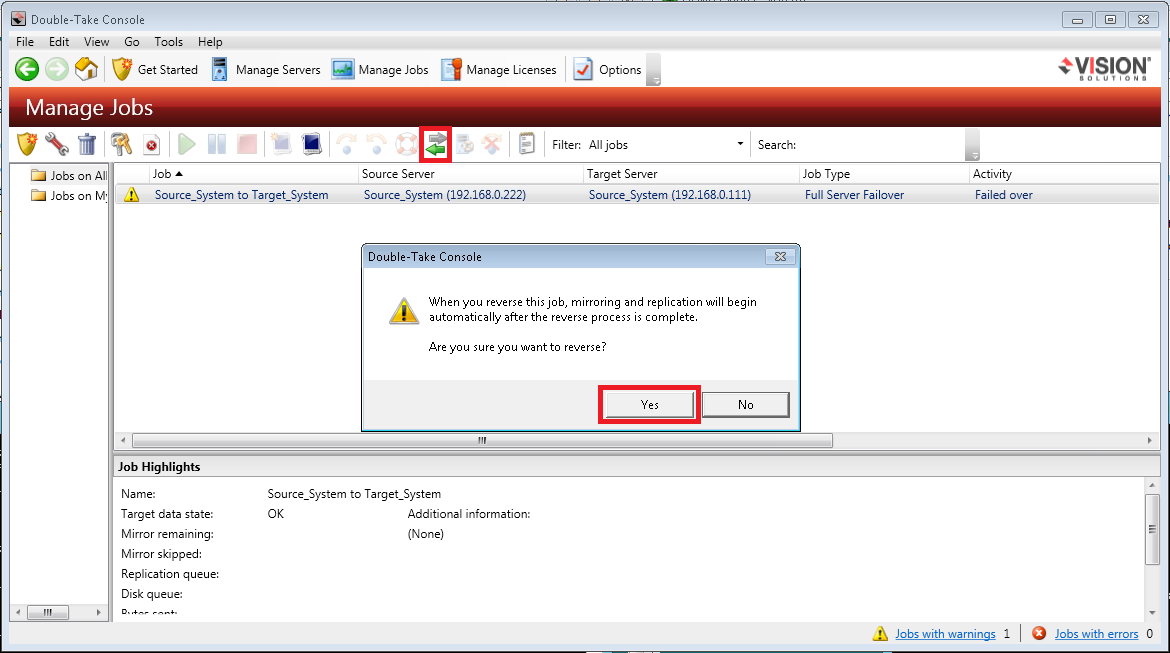

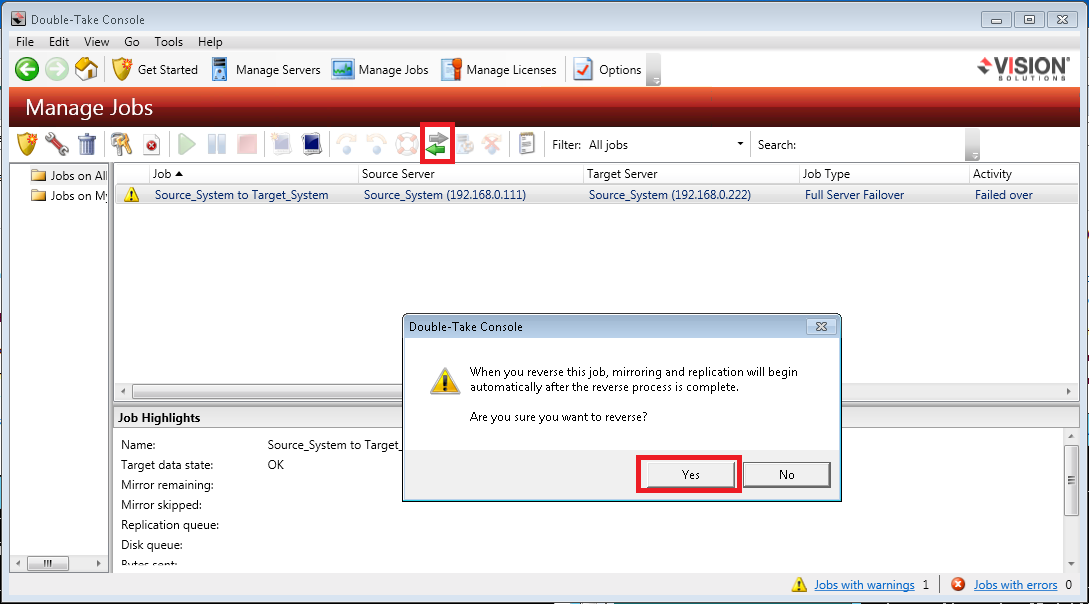

  6. 点击 "Reverse"，然后点击 "Yes"。
    QNAP
  7. 点击 "reverse" 后，Double-Take® 会将 Target System 反转至VM1 上运行。
    QNAP

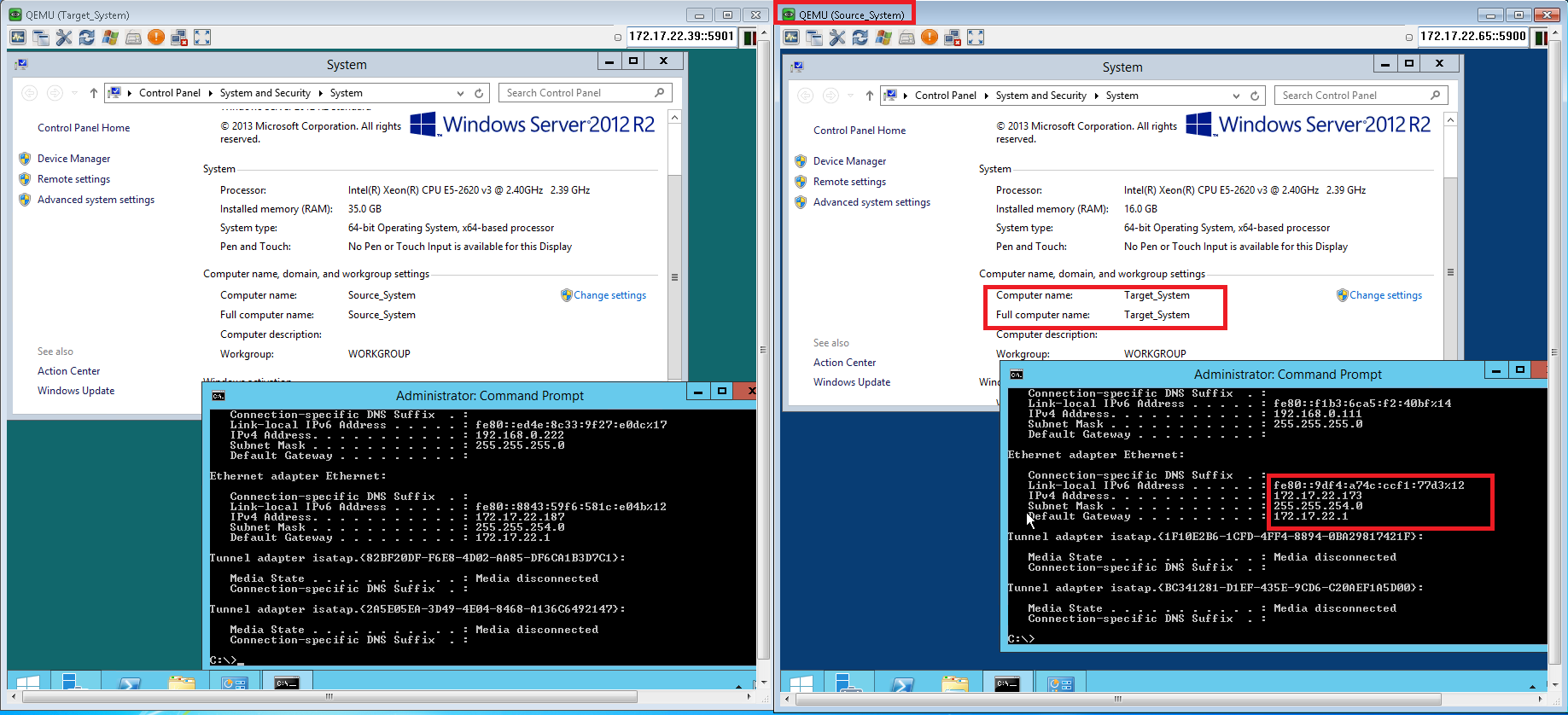

  8. VM1将运行于目标系统且使用原本的网络设置(172.17.22.173)
    QNAP

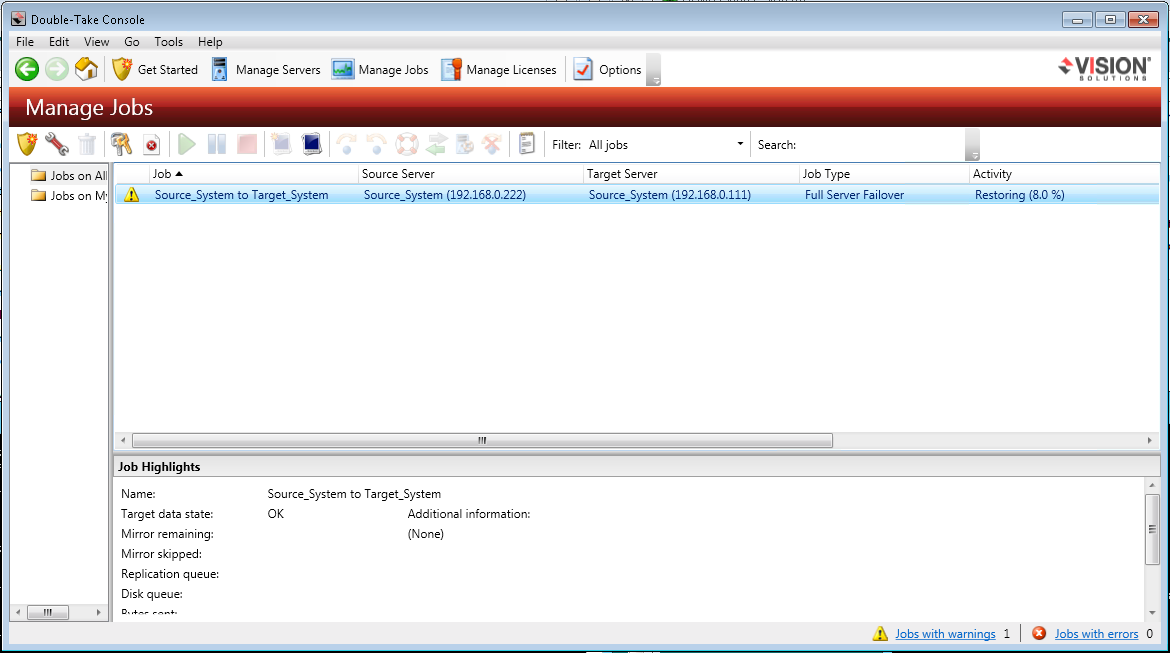

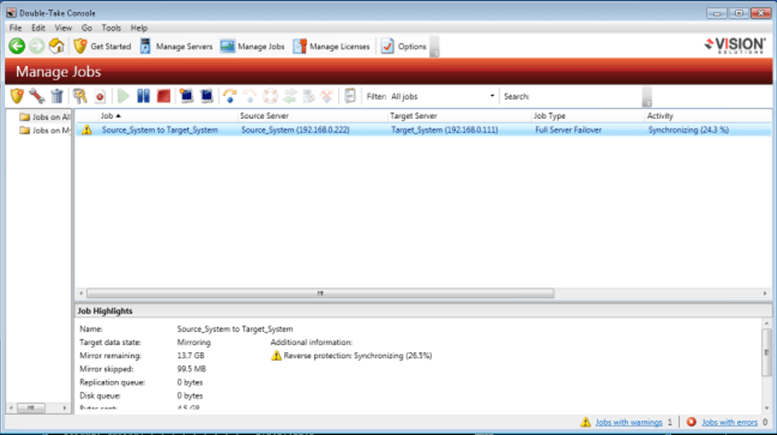

  9. Double-Take® 将再次进行同步。
    QNAP

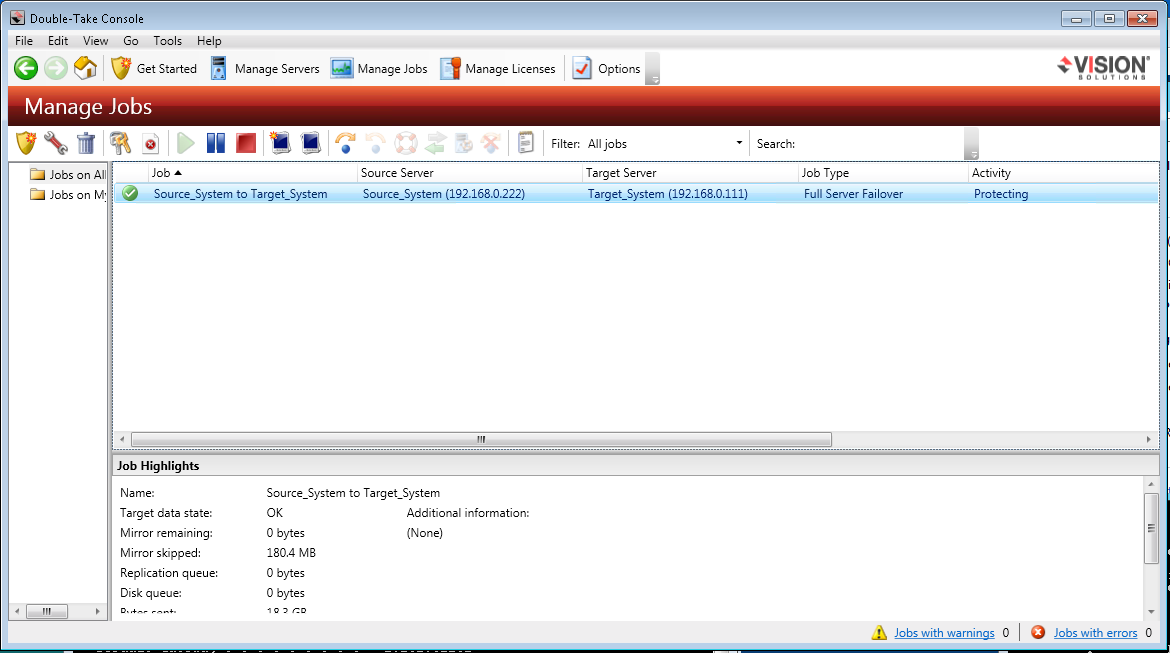

    文件同步完毕后，容错任务将会以 VM2 为主。 (VM2持续运行 Source System；VM1 则为 Target System，视为备份服务器)
    QNAP

5. 若要让主要应用服务器系统 (Source System) 运行于原先的服务器 VM1，且备份服务器系统 (Target System) 运行于 VM2

您将需要再次执行 "Failover" 和 "reverse"。

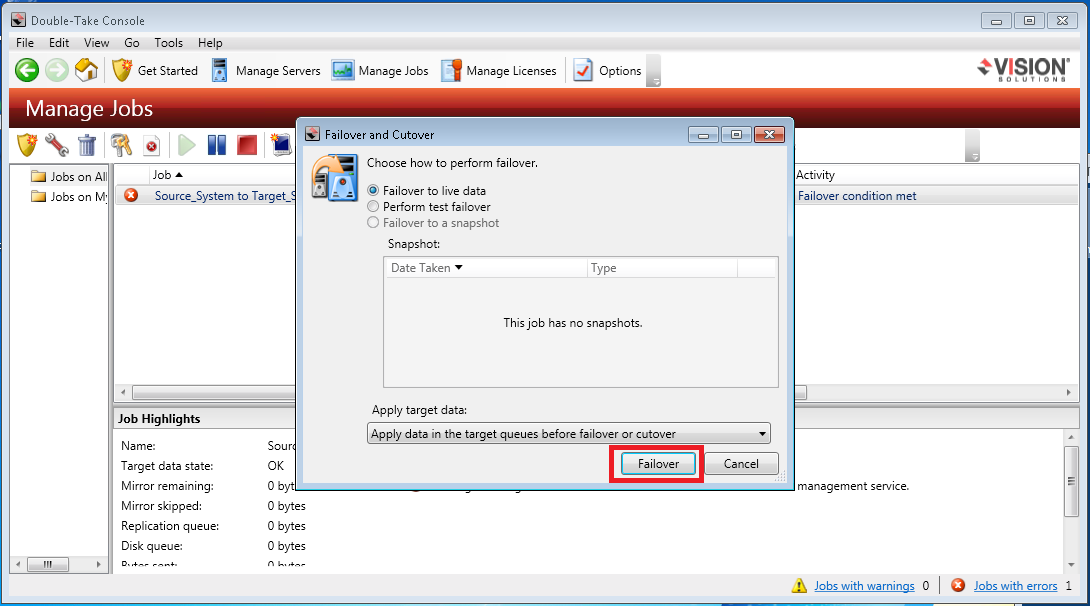

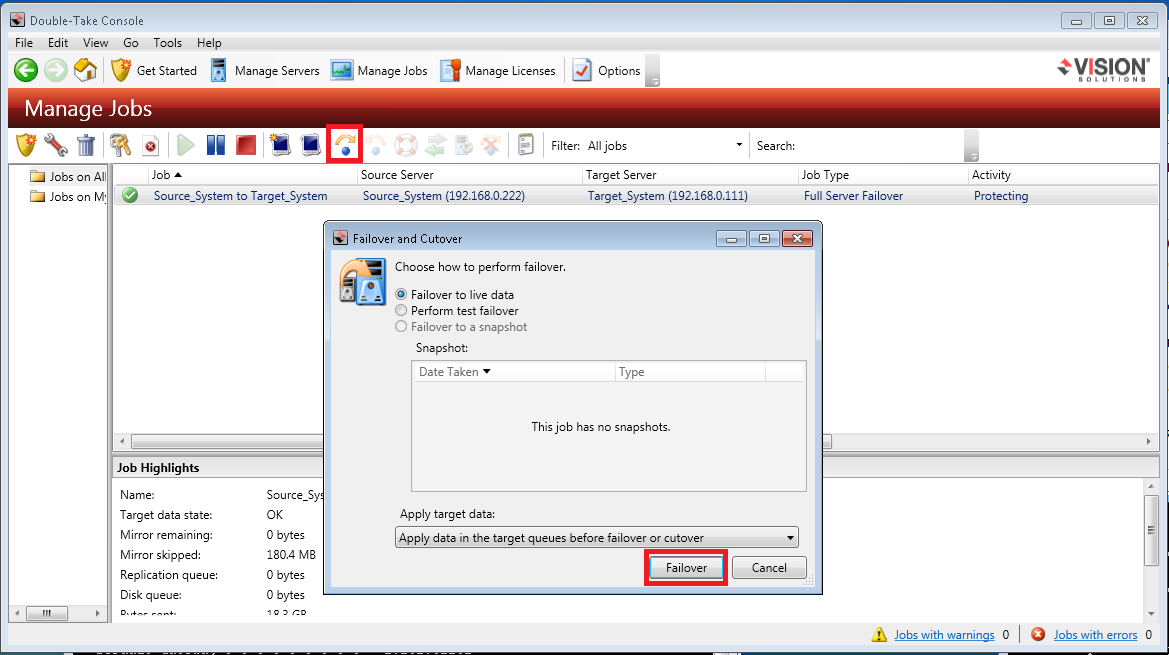

  1. 点击 "Failover" 按钮后，再点击 "Failover"。
    QNAP
  2. 当容错任务结束时，VM2将关机，且VM1 会重新启动。所有的文件将会复制到 VM1 且应用服务也将由 VM1 接手。
    QNAP

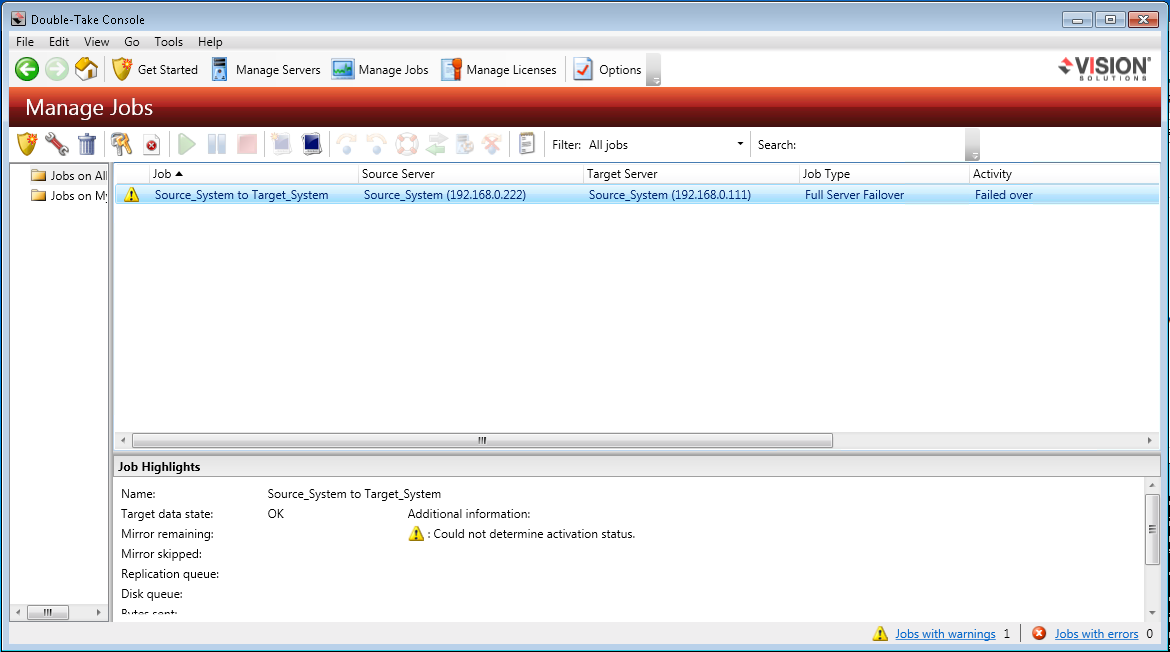

    VM2将会关闭，而容错任务亦会显示警告。
    QNAP

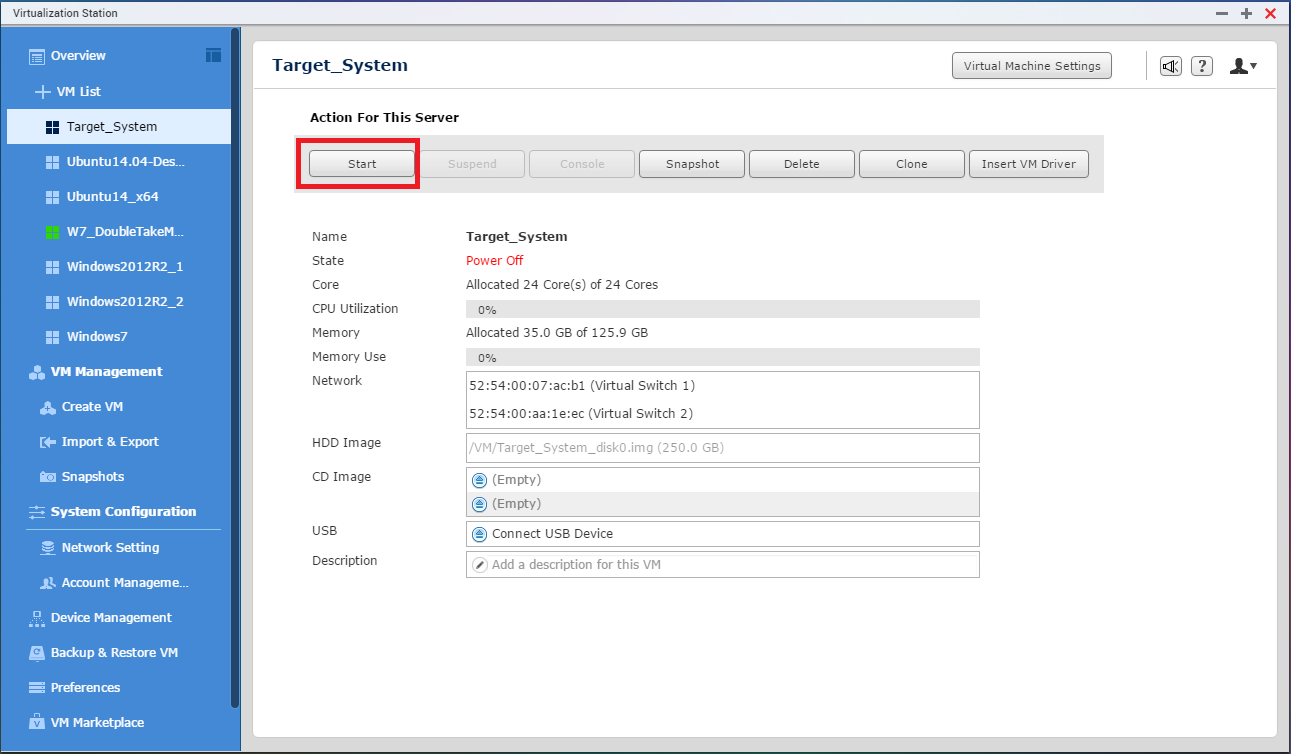

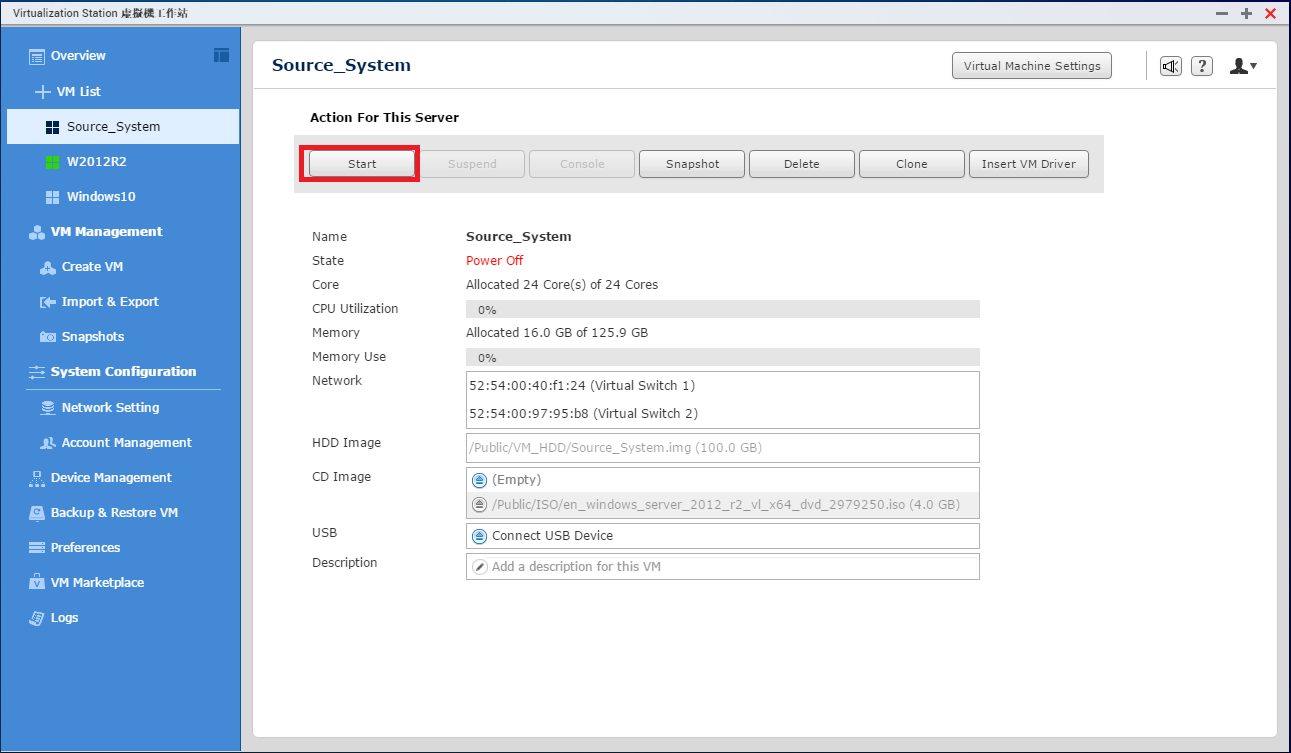

  3. 前往 VM2页面，并点击 "Start"
    QNAP
    此时，VM1及VM2将运行相同的 Source System。
    QNAP
  4. 前往 Double-Take® console。点击 "Reverse" 按钮，再点击 "Yes"。
    QNAP
  5. 点击 "reverse" 按钮后，Double-Take® 将回复原本的 Target System 至VM2 上运行。
    QNAP

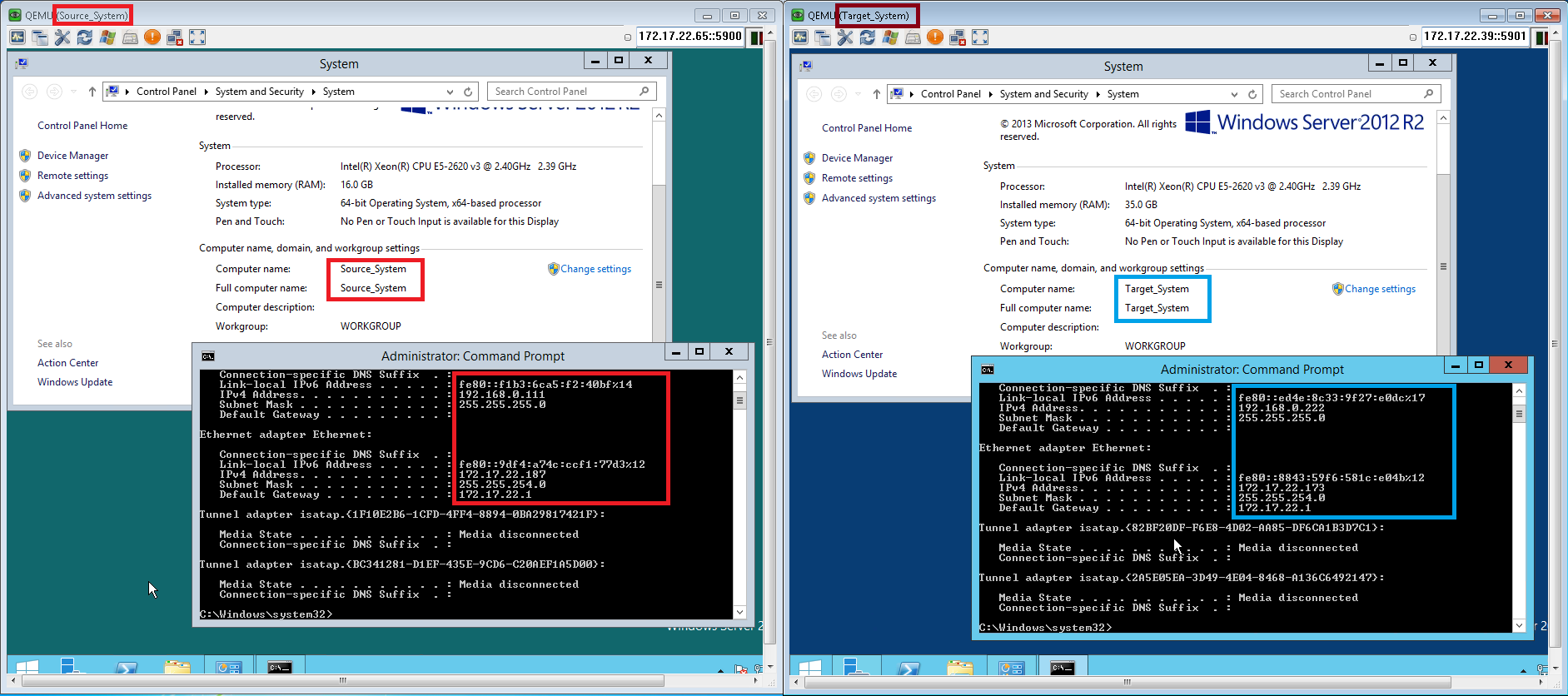

  6. 此时，VM1 运行原本的 Source System；而 VM2已被还原成 Target System，且做为备份服务器在使用。
    QNAP

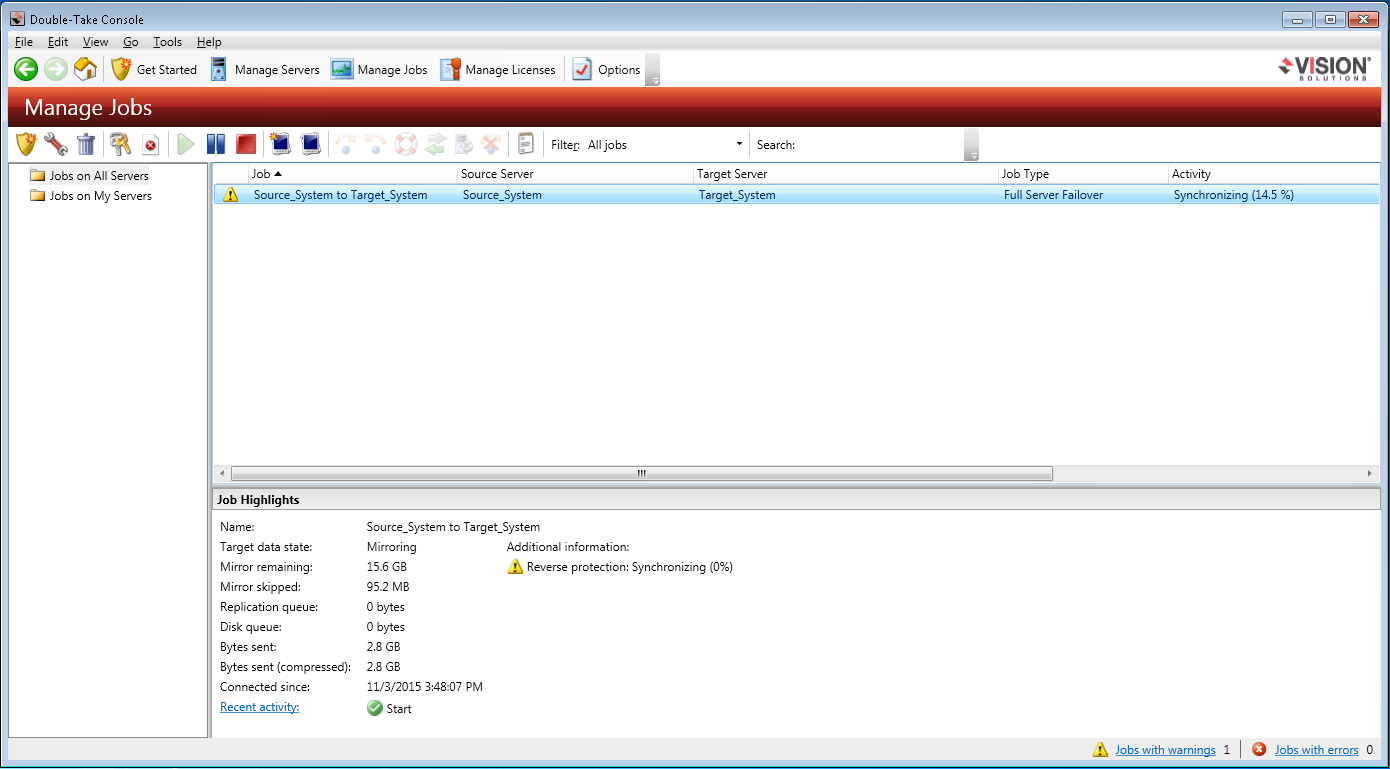

  7. Double-Take® 将再次同步。
    QNAP
    原始容错任务再次回到待命状态
    QNAP

6. 结论

Double-Take® Availability™ 可提供应用服务服务器之高可用性以及灾难复原的解决方案，亦支持调整容错任务的相关设置值。通过完整服务器容错，达到可靠、快速的系统回复时间 (RTO) 以及较少的数据损失时间 (RPO)



参考文献

Vision Solutions. (2015). Double-Take Availability. Available: http://www.Vision Solutions.com/products/windows/double-take-availability/overview. Last accessed 4th Nov 2015.
