如何在 Ubuntu 上安装和部署 QuWAN vRouter KVM 映像

最后修订日期: 2022-03-07

QuWAN vRouter 信息

关于 QuWAN vRouter

QuWAN vRouter 是通过云交付的 SD-WAN 解决方案，可以部署在第三方虚拟机 (VM) 平台上。

QuWAN vRouter 可在 QNAP 的 SD-WAN 解决方案和虚拟机监控程序之间实现无缝互连。该方案使用简化的部署技术，可轻松对广域网 (WAN) 进行配置、置备和故障排除。

QuWAN vRouter 要求

  • 一台网络设备，至少有两个以太网端口用于 WAN 和 LAN 连接。

  • QuWAN vRouter 需要至少 1GB 的内存和一个单核处理器才能运行。QNAP 建议分配充足的内存以确保系统稳定性和性能。

  • QNAP 建议在 Intel Xeon 处理器或更高版本上运行 QuWAN vRouter。

  • 支持的虚拟机监控程序：

    • VMware ESXi v7.0 或更高版本

    • Ubuntu 18.04 LTS (Bionic Beaver) 或更高版本

  • 稳定的互联网连接以验证许可证。

Linux KVM 要求

KVM（基于内核的虚拟机）是内置在 Linux 内核中的开源虚拟化模块，用户可通过它运行多个彼此隔离的访客虚拟机。

KVM 可用于将 Linux 操作系统转换为具有专用虚拟硬件（包括 CPU、磁盘、图形适配器、内存和网卡）的虚拟机监控程序。

KVM 要求



处理器

要求

AMD

具有适用于 x86 计算机的 AMD-V 和 AMD64 虚拟化扩展的 AMD 处理器。

Intel

具有适用于 x86 计算机的 Intel VT-x 和 Intel 64 虚拟化扩展的处理器。

注意：

有关 Intel 处理器，请参见 Intel® 处理器虚拟化技术列表。

验证 CPU 和处理器支持

输入以下命令以确定您的系统是否支持虚拟化：

$ egrep -c '(vmx|svm)'/proc/cpuinfo

  • 如果输出大于零，则系统支持虚拟化。

  • 如果输出小于或等于零，您可能需要从系统 BIOS 启用虚拟化。

安装程序包

输入以下命令以安装 cpu-checker 程序包。

  • $ sudo apt update

  • $ sudo apt install cpu-checker

  • $ sudo kvm-ok

终端将显示设备是否支持 KVM。

购买 QuWAN vRouter

购买 QuWAN vRouter 许可证

要使用 QuWAN vRouter，您必须从 QNAP Software Store 购买并激活 QuWAN vRouter 许可证。

QuWAN vRouter 许可证是基于订阅的许可证。QNAP Software Store 提供各种订阅套餐。您可以根据需要选择订阅期和数据传输速率套餐。

购买许可证之前，请确保您已登录到 myQNAPcloud。

  1. 转到 https://software.qnap.com/。
  2. 使用您的 QNAP ID 登录。
    注意：

    如果您没有 QNAP 帐户，您必须先注册一个帐户。

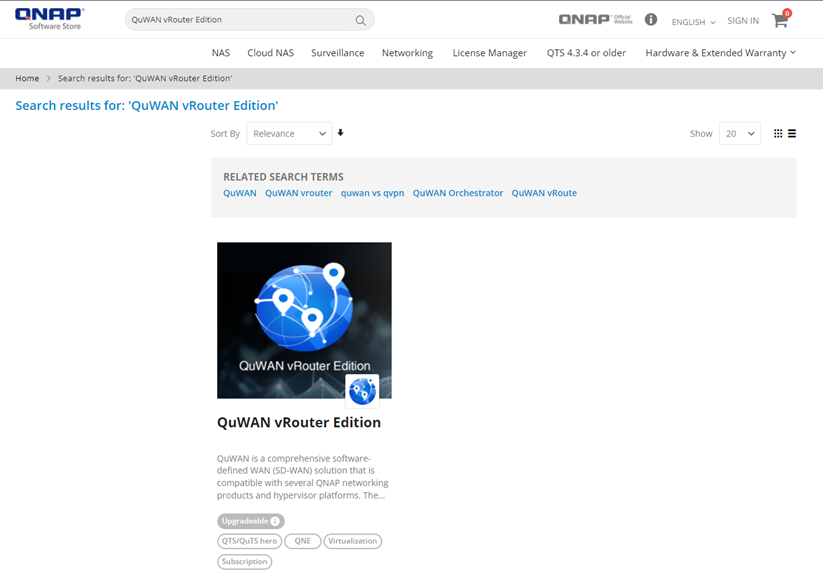

  3. 在搜索框中，输入QuWAN vRouter Edition。

    QuWAN vRouter Edition 将出现在搜索结果中。

  4. 选择 QuWAN vRouter Edition。
  5. 选择订阅套餐。
  6. 指定许可证的数量。
  7. 单击添加到购物车。
  8. 单击 。
  9. 确认购物车中的商品。
  10. 单击去付款。
  11. 指定您的付款信息。
  12. 选择一种付款方式。

    付款方式

    用户操作

    信用卡

    1. 指定您的信用卡信息。

    2. 指定账单地址。

    3. 验证订单中的商品和价格。

    4. 同意 QNAP 条款和条件。

    5. 单击提交订单。

    PayPal

    1. 验证订单中的商品和价格。

    2. 指定账单地址。

    3. 同意 QNAP 条款和条件。

    4. 单击使用 PayPal 支付。

      此时会出现 PayPal 身份验证窗口。

    5. 指定 PayPal 登录凭据。

    6. 单击下一步。

    7. 按照 PayPal 说明完成支付。

    Google Pay

    1. 验证订单中的商品和价格。

    2. 指定账单地址。

    3. 同意 QNAP 条款和条件。

    4. 单击使用 Google Pay 购买。

      此时会出现 Google Pay 身份验证窗口。

    5. 按照 Google Pay 说明完成支付。

    支付完成后，您可以在我的订单中查看订单详细信息，并在我的订阅中管理订阅。

  13. 将 QuWAN vRouter 许可证订阅从个人 QNAP ID 转移到 QuWAN 组织。
    1. 单击激活许可证。

      此时会打开QNAP 许可证管理器页面。

    2. 使用您的 QNAP ID 登录。

      “QNAP 许可证管理器”会显示已购买的许可证列表。

    3. 确定 QuWAN vRouter 许可证订购。
    4. 在高级选项下，单击 。

      此时会出现转移许可证窗口。

    5. 单击下一步。
    6. 选择您的 QuWAN 组织。
      重要：

      一旦将许可证转移给某个组织，即无法将其转移回您的 QNAP ID 或其他组织。

      提示：

      要创建新组织，转到 http://www.account.qnap.com，单击组织，然后单击创建组织。

    7. 单击转移。

      “QNAP 许可证管理器”将许可证转移到 QuWAN 组织。

    8. 单击确定。

      此时转移许可证窗口会关闭。

    提示：

    要升级订阅，请转到[帐户名称] > 我的订单 > 升级套餐。

    要检查 QuWAN Orchestrator 上的已购买的许可证的状态，转到 http://www.quwan.qnap.com，然后单击许可证订阅。

创建 QuWAN 设备

在 QuWAN Orchestrator 上创建 QuWAN 设备

在购买 QuWAN vRouter 许可证之后，必须创建 QuWAN 设备，然后创建加入密钥。

注意：

在配置 QuWAN vRouter 时需要 QuWAN Orchestrator 管理员提供有效的连接密钥。

  1. 转到 https://quwan.qnap.com。
  2. 登录 QuWAN Orchestrator。

    此时会出现概览页面。

  3. 转到 QuWAN 设备。
  4. 单击创建新 QuWAN 设备。

    此时会出现创建新 QuWAN 设备窗口。

  5. 指定以下信息。

    设置

    用户操作

    区域

    从下拉列表中选择区域。

    提示：

    要添加新的区域，转到 QuWAN 拓扑 > 拓扑设置，然后单击添加区域。

    机位

    从下拉列表中选择一个机位。

    注意：

    要添加新机位，请转到 https://account.qnap.com。

    转到组织 > 机位，然后单击创建机位。

    QuWAN 设备名称

    指定 QuWAN 设备的名称。

    设备型号

    如果要在第三方虚拟机监控程序上安装 QuWAN，选择 QuWAN vRouter Edition。

    许可证

    从已购买许可证的列表中选择许可证类型。

    注意：

    选定的许可证链接到 QuWAN 设备。
  6. 单击创建。

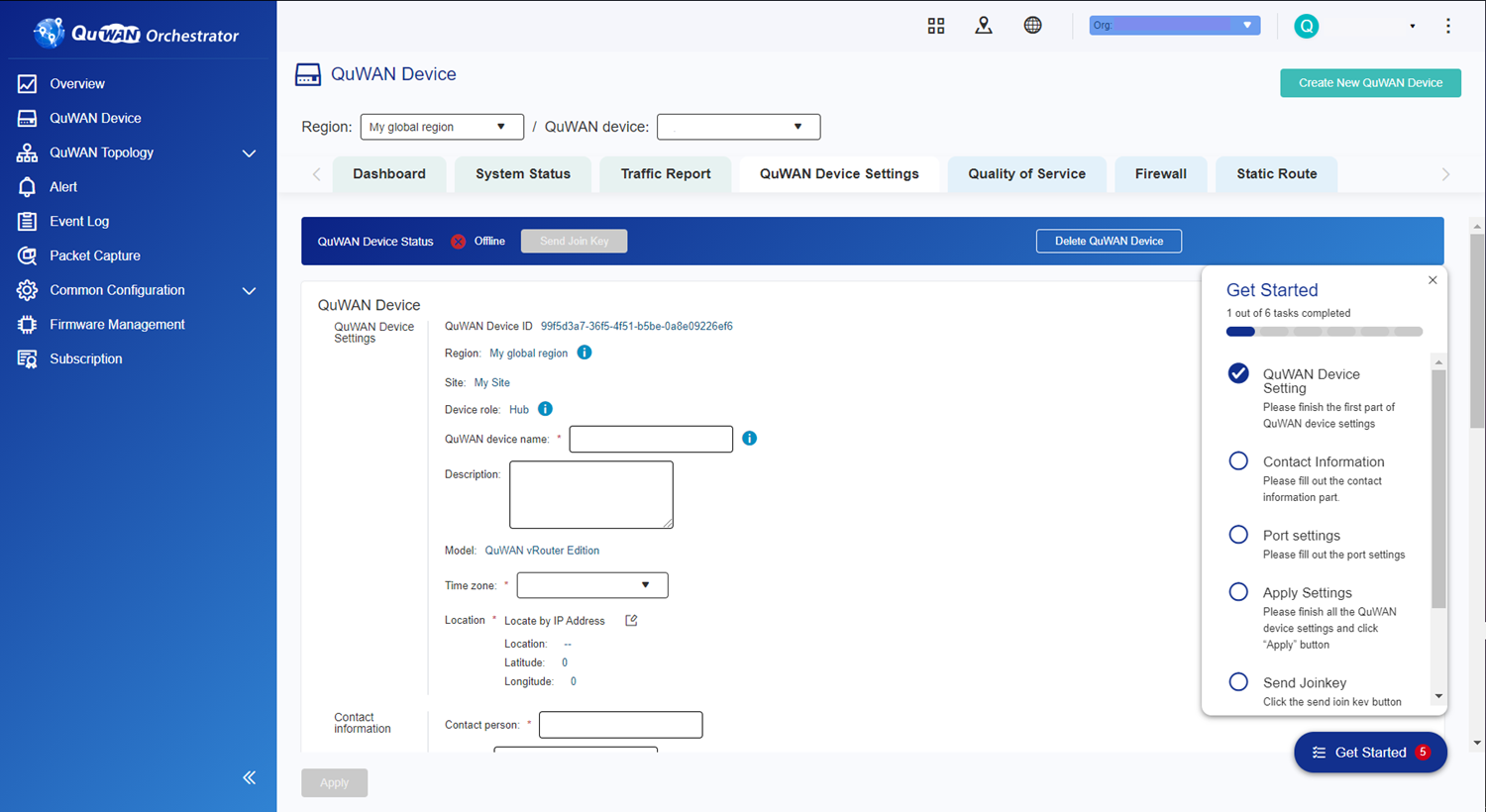

    QuWAN Orchestrator 随即创建 QuWAN 设备，并且显示 QuWAN 设备设置页面。

  7. 指定联系信息。

    设置

    用户操作

    联系人

    指定设备管理员的姓名。

    电子邮件

    指定设备管理员的电子邮件。

    电话

    指定设备管理员的电话号码。
  8. 配置网络设置。
    1. 配置端口 1 设置。
    2. 单击 。

      端口 1 配置窗口随即打开。

    3. 配置 WAN IP 设置。

      设置

      用户操作

      通过 DHCP 自动获取 IP 地址设置

      选择此选项可自动获取 IP 地址。

      如果网络支持 DHCP，则设备端口会自动获取 IP 地址和网络设置。

      静态 IP 地址

      选择此选项可手动指定 IP 地址。

      分配静态 IP 地址时，请指定以下信息：

      • 固定 IP 地址

      • 子网掩码

      • 默认网关

      PPPoE

      选择此选项可为以太网点对点协议 (PPPoE) 指定用户名和密码。
    4. 配置其余设置。

      设置

      用户操作

      ISP 线路速率

      根据发送和接收数据速率，指定物理层的总比特率。

      描述

      输入 WAN 端口描述。
    5. 单击保存。

      QuWAN Orchestrator 随即更新 WAN 设置。

    6. 配置端口 8 设置。
    7. 单击 。

      端口 8 配置窗口随即打开。

    8. 配置 LAN IP 设置。

      设置

      用户操作

      网段

      从下拉列表中选择 LAN 段类型。

      固定 IP 地址

      指定固定的 IP 地址。

      子网掩码

      指定用于细分 IP 地址的子网掩码。
    9. 可选： 启用 DHCP 服务。
    10. 指定 DHCP 服务类型。
    11. 配置 DHCP 设置。

      设置

      用户操作

      起始 IP

      指定分配给 DHCP 客户端的范围的起始 IP 地址。

      结束 IP

      指定分配给 DHCP 客户端的范围的结束 IP 地址。

      租用时间

      指定为 DHCP 客户端预留 IP 地址的时间长度。租约到期后，IP 地址可供其他客户端使用。

      DNS 服务器

      为 DHCP 服务器指定 DNS 服务器。

      提示：

      最多可指定 3 个 DNS 服务器，使用逗号 (,) 分隔。

      描述

      输入 LAN 端口描述。
    12. 单击保存。
    13. 可选： 选择 DNS 服务器。
    14. 指定网络时间协议 (NTP) 服务器。
      注意：

      默认 NTP 服务器为 pool.ntp.org。

    15. 启用简单网络管理协议 (SNMP)。
  9. 单击应用。

QuWAN Orchestrator 随即更新设备信息。

将连接密钥发送给 QuWAN 设备管理员

在创建 QuWAN 设备之后，必须将连接密钥发送给设备管理员。

  1. 转到 https://quwan.qnap.com。
  2. 登录 QuWAN Orchestrator。

    此时会出现概览页面。

  3. 转到 QuWAN 设备。
  4. 选择区域和 QuWAN 设备。
  5. 选择QuWAN 设备设置。

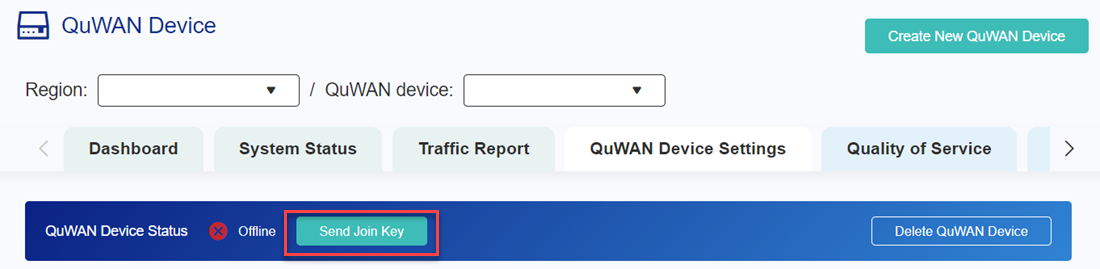

  6. 单击发送连接密钥。

    此时会出现确认消息。

  7. 确认您是否已收到连接密钥电子邮件。
    注意：

    有关下载 QuWAN vRouter 映像的详细信息，请参阅教程的“部署”部分。

QuWAN vRouter 部署

要部署 QuWAN vRouter，必须在 KVM 中使用 QuWAN vRouter shell 脚本和 XML 文件创建虚拟机。

部署虚拟机后，配置 VM 设置并将网络适配器分配给虚拟 SD-WAN 映像。

在 Ubuntu 上安装 KVM

向 QuWAN 设备管理员发送连接密钥并下载映像后，必须安装 KVM 及其相关程序包。

  1. 打开终端。
  2. 输入$ sudo apt update，从所有已配置的源下载程序包。
  3. 可选： 输入$ sudo apt upgrade -y，安装已安装程序包的所有可用升级。
  4. 在系统上安装 KVM 程序包。

    版本

    命令

    Ubuntu 18.04 LTS (Bionic Beaver)

    $ sudo apt install qemu qemu-kvm libvirt-bin bridge-utils virt-manager

    Ubuntu 20.04 LTS (Focal Fossa)

    $ sudo apt install qemu-kvm libvirt-daemon-system libvirt-clients bridge-utils virtinst virt-manager
  5. 出现提示时确认安装。

系统即会安装 KVM 及其程序包。

启用 libvirtd 服务

Linux 使用 libvirtd 守护程序组件来执行虚拟访客的管理任务。默认情况下，安装 KVM 之后，libvirtd 服务会自动启用。

要启用该服务，请执行以下步骤:

  1. 打开终端。
  2. 运行以下命令：

    • $ sudo service libvirtd start

    • $ sudo update-rc.d libvirtd enable

    系统会启用并激活 libvirtd 服务。

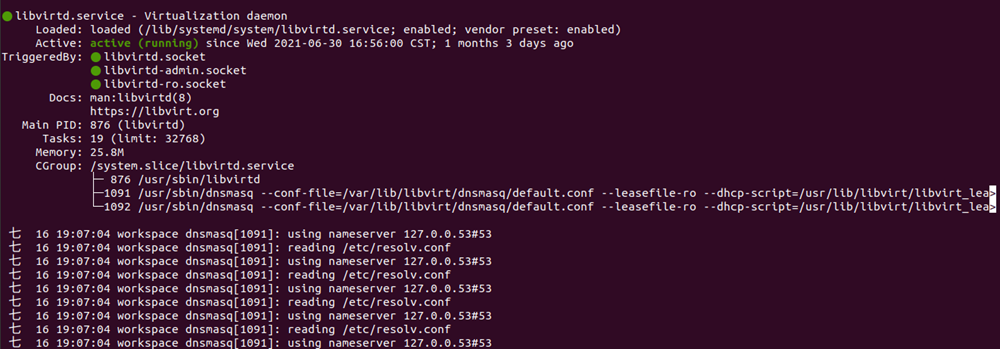

  3. 输入$ service libvirtd status。

    终端将显示 libvirtd 服务的状态。

在 Linux KVM 上部署 QuWAN vRouter

创建和部署虚拟机之前，请确保已下载 QuWAN vRouter 映像。

重要：

QuWAN vRouter 需要使用 Ubuntu 18.04 或更高版本。

  1. 下载 QuWAN vRouter 映像。
    1. 转到 https://www.qnap.com/download。
    2. 在产品类型和型号中选择 QuWAN vRouter Edition。
    3. 指定 KVM QuWAN vRouter 映像。
    4. 在“下载链接”的下方，单击 。

      设备会下载 VM 映像。

    5. 从压缩文件中解压缩 qcow2 和脚本文件。
  2. 打开终端。
  3. 输入以下命令以执行脚本文件：

    • $ chmod +x startup_kvm_2021XXXX-2.1.2.00XX.sh

    • $ sudo ./startup_kvm_2021XXXX-2.1.2.00XX.sh

    重要：

    确保将 X 替换为已下载 KVM 文件的相应文件名。

  4. 输入以下命令以安装 network-manager 程序包：

    $ sudo apt-get install network-manager

该脚本会在 KVM 上创建八个网络接口、XML 文件和 QuWAN vRouter。完成此过程后，终端将显示以下消息：Domain QuWAN_20210803-2.1.2.0005 defined from VM_20210803-2.1.2.0005.xml

在 Linux KVM 上配置 QuWAN vRouter 设置

在 KVM 上安装 QuWAN vRouter 虚拟机之后，必须配置 VM 设置，并将端口组分配给网络适配器。

  1. 打开终端。

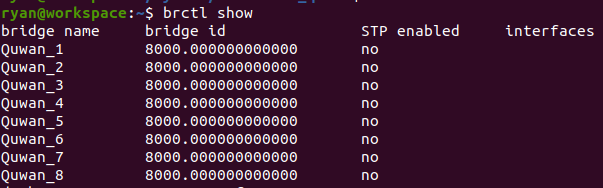

  2. 要查看虚拟网桥，请输入以下命令：

    $ brctl show

    KVM 将显示虚拟网桥。

  3. 输入以下命令，指定接口的文本名称：

    • $ nmcli con add type bridge-slave ifname master

    • $ nmcli con up brige-slave-

    在下面的示例中，我们为 WAN 和 LAN 连接分配物理网络接口。

    将物理接口enp1s0f0分配给 QuWAN vRouter 接口Quwan_1（针对 WAN 连接）：

    • $ nmcli con add type bridge-slave ifname enp1s0f0 master Quwan_1

    • $ nmcli con up brige-slave-enp1s0f0

    将物理接口enp7s0分配给 QuWAN vRouter 接口Quwan_8（针对 LAN 连接）：

    • $ nmcli con add type bridge-slave ifname enp7s0 master Quwan_8

    • $ nmcli con up brige-slave-enp7s0

    注意：

    接口名称 (ifname) 值应由本地设备分配，并应适合在命令中使用。在终端中输入 ifconfig 检查接口名称值。

    终端会将物理接口与 QuWAN vRouter 接口相关联。

  4. 打开 KVM 控制台。
  5. 验证网桥连接。
  6. 打开终端。
  7. 输入以下命令：

    $ nm-connection-editor

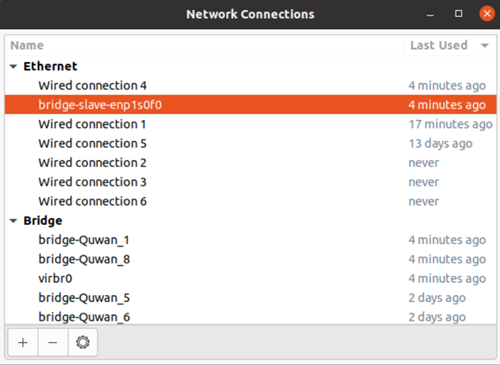

    此时会出现网络连接窗口。

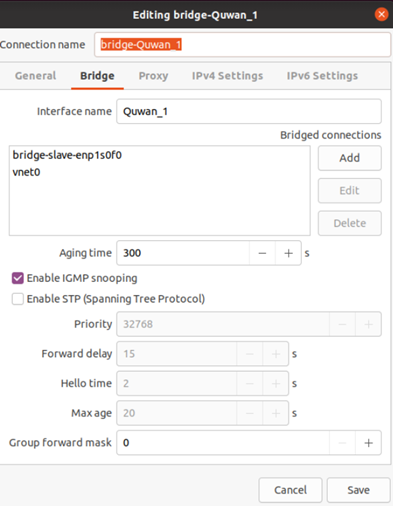

  8. 验证 bridge-slave 是否连接到 vnet。
    1. 双击某个接口。
    2. 选择桥接。
    3. 检查是否已建立网桥连接。
    4. 单击保存。
  9. 验证接口是否能够自动连接到虚拟机。
    1. 打开终端。
    2. 输入以下任一命令以查看连接设置。

      • $ brctl show

      • $ nmcli connection show

      KVM 将显示连接设置。

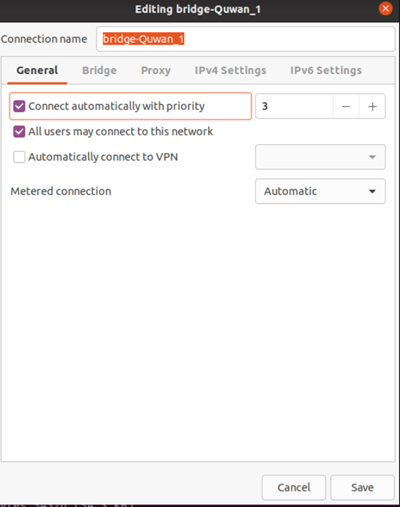

    3. 根据接口调整网桥优先级。
    4. 单击保存。

初始化 QuWAN vRouter

使用连接密钥初始化 QuWAN vRouter

在 Linux KVM 上部署和配置 QuWAN vRouter 之后，必须初始化 QuWAN vRouter。

  1. 在计算机上打开 Web 浏览器。
  2. 输入 local.quwan。

    此时会出现欢迎使用 QuWAN 页面。

  3. 单击开始。

    此时会出现密码设置页面。

  4. 指定 QuWAN vRouter 帐户的用户名和密码。
  5. 单击保存。

    此时会出现 QuWAN 端口 1 设置页面。

  6. 配置 WAN IP 设置。

    设置

    用户操作

    通过 DHCP 自动获取 IP 地址设置

    选择此选项可自动获取 IP 地址。

    如果网络支持 DHCP，则设备端口会自动获取 IP 地址和网络设置。

    静态 IP 地址

    选择此选项可手动指定 IP 地址。

    分配静态 IP 地址时，请指定以下信息：

    • 固定 IP 地址

    • 子网掩码

    • 默认网关

    PPPoE

    选择此选项可为以太网点对点协议 (PPPoE) 指定用户名和密码。
  7. 单击下一步。

    此时会出现输入连接密钥页面。

  8. 输入连接密钥。
    注意：

    有关详细信息，请参阅将连接密钥发送给 QuWAN 设备管理员。

  9. 选择域类型。
  10. 单击提交。

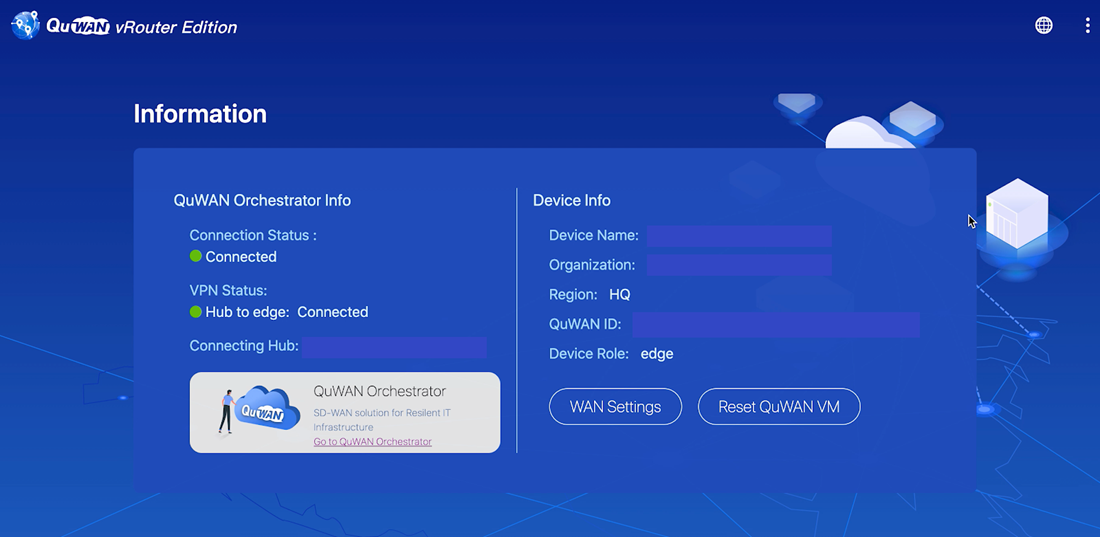

设备会初始化 QuWAN vRouter 部署，并且在部署完成后会显示信息屏幕。

QuWAN vRouter 现在便可供使用了。转到 https://quwan.qnap.com 访问 QuWAN Orchestrator。您可以在一个组织中配置并管理多个 QuWAN 设备。

要了解有关如何使用 QuWAN Orchestrator 的详细信息，请参考 QuWAN Orchestrator 帮助。
