如何在 QNAP NAS 上使用 Commvault 软件来管理及备份数据?
前言
QNAP NAS兼容于数据管理软件Commvault,为企业级跨平台备份应用打造高效益的数据备份解决方案,您可以将Commvault数据管理软件安装于QNAP虚拟机工作站上的Windows虚拟机,并享受以下好处:
- 利用QTS操作系统快速部署与集中存储,以节省服务器资源,并享受SSD RAID磁盘阵列所带来的高运作性能。
- 使用增量备份、数据管理、重复数据删除与快速还原等业界更高级全方位备份功能。

在此教学中将对如何部属Commvault于QNAP NAS及连接多台NAS作为MediaAgent来进行数据备份的基本操作介绍。更详细的Commvault软件操作指引请参考Commvault官方网站。

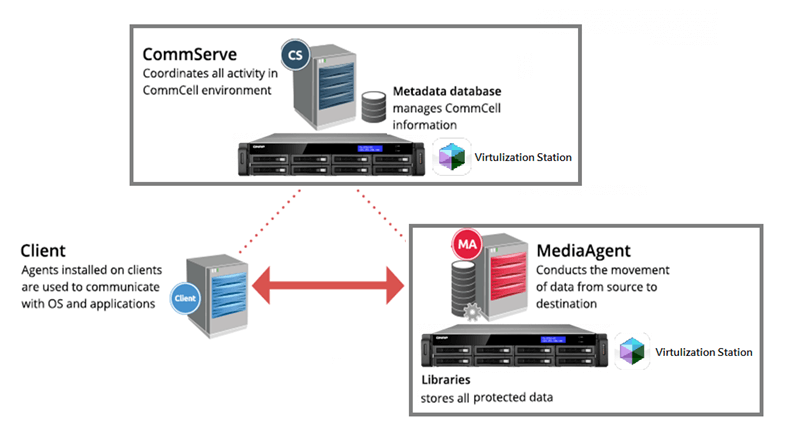

所使用的系统及架构:
CommServe:于NAS 1的VM上安装Windows Server 2012
MediaAgent:于NAS 2的VM上安装Windows Server 2012
客户端PC:PC上并安装Windows 10及File System Agent
注:您也可以只使用一台NAS或服务器同时兼为CommServe和MediaAgent。
前置准备
- 请准备Commvault软件安装文件。
- 强烈建议您将虚拟机创建于具SSD RAID设置的存储区上以确保Commvault软件的运作性能。
- 在您NAS上的虚拟机安装操作系统(安装前请参考下方链接以确认软件安装的系统需求),并将其作为CommServe/MediaAgent 的操作系统。
系统需求 - CommServe
(https://documentation.commvault.com/commvault/v10/article?p=system_requirements/commserve.htm)
系统需求 - MediaAgent
(https://documentation.commvault.com/commvault/v10/article?p=system_requirements/ma.htm)
系统需求 - Microsoft Windows File System iDataAgent
(https://documentation.commvault.com/commvault/v10/article?p=system_requirements/windows.htm) - 于虚拟机上挂载一台或多台NAS上iSCSI LUN,以作为虚拟机之备份存储空间。
教学请参考以下链接:
如何使用Virtualization Station
(https://www.qnap.com/i/cn/tutorial/con_show.php?op=showone&cid=103)
如何挂载iSCSI target到Virtualization Station中的虚拟机
(https://www.qnap.com/i/cn/tutorial/con_show.php?op=showone&cid=113)
安装CommServe
1. 在以QNAP虚拟机工作站安装完成Windows Server后,使用管理员权限登录您欲作为CommServe的服务器,在此例子中使用的服务器为Windows Server 2012。
2. 执行Commvault的安装档[SetupAll.exe]。
3. 阅读最终用户许可协议,然后选择[I accept the terms in the license agreement.],然后点击[Next]。
4. 依照您的需求选择安装方式,此处将使用标准安装。
5. 选择[Create a New CommCell],然后点击[Next]。

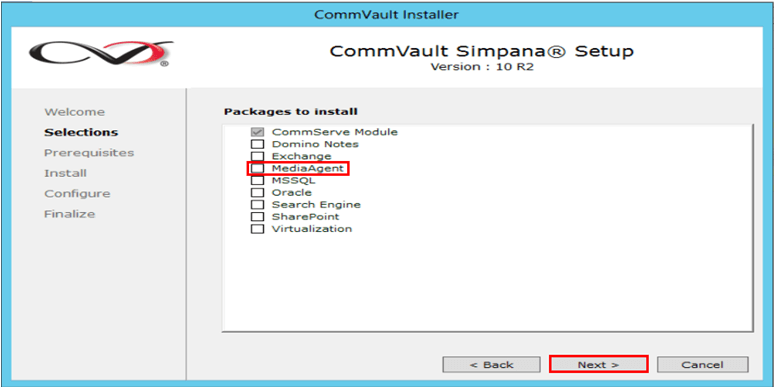

在此范例中,我们将CommServe和MediaAgent分别装在两台服务器上,所以不用勾选[MediaAgent],若您欲使此CommServe兼为MediaAgent,则勾选[MediaAgent],然后点击[Next]。
注:Windows File System iDataAgent会自动被安装,而若您有其他高级数据库或虚拟化的数据管理与备份需求,请同样选择以安装相对应的组件包。

6. 确认安装主程序的位置后,点击[Next]。
7. 点击[Install]。
8. 若您不想关闭防火墙,则点击[Next],若您想关闭防火墙则点击[Yes, disable Windows Firewall for all profiles]后选[Next]。
9. 确认当您于CommServer启用高级功能如使用数据重复删除时,其运算比对数据将会存放的位置,然后点击[Next]。
注:强烈建议您再次确认此虚拟机是创建于具SSD RAID配置所创建的存储区上,以确保Commvault软件的运作性能。

10. 选择[Create a New Database],然后点击[Next]。
11. 设置CommCell Console的用户名称及密码后,点击[Next]。
12. 确认是否要让安装程序设置软件高速缓存文件,点击[Next]。
13. 点击[Yes]完成其余的设置,若您希望于背景任务则点击[No]。
14. 点击[Finish]完成安装CommServe。
安装MediaAgent
若您已经将CommServe和MediaAgent安装在同一台服务器上,则可省略此步骤。
1. 使用管理员权限登录您欲作为MediaAgent的服务器,在此例子中使用的服务器为Windows Server 2012。接着运行Commvault的安装档[SetupAll.exe],并依照您的需求进行安装,此处使用标准安装进行。
2. 选择[Join an Existing CommCell]后选择[Next]。

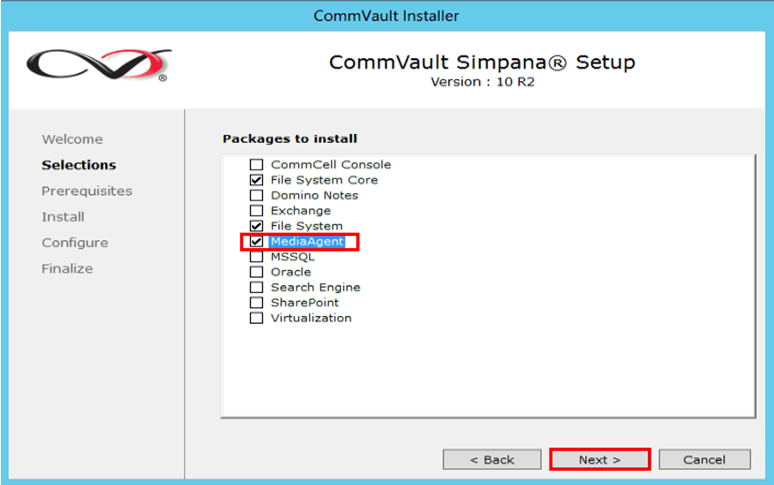

3. 勾选[MediaAgent],若您有其他高级数据库或虚拟化的数据管理与备份需求,请选择安装相对应的组件包,然后点击[Next]。

4. 确认安装主程序的位置后,点击[Next]。
5. 若您的机器和CommServe之间有防火墙则在此设置后,点击[Next]。
6. 输入您CommServe的IP地址后,点击[Next]。
7. 替您的设备命名后,点击[Next]。
8. 若您不想关闭防火墙,则点击[Next],若您想关闭防火墙则点击[Yes, disable Windows Firewall for all profiles],然后点击[Next]。
9. 若您CommServe上有设置客户端必须使用认证,请在此设置,若无则直接点击[Next]。
10. 因尚未于CommServe上做任何设置,故此处直接点击[Next]。
11. 点击[Finish]完成安装。
安装Microsoft Windows File System iDataAgent
在此情境中我们将展示如何使用Commvault并将一台PC上的文件以数据管理软件备份到QNAP NAS中。首先,请于PC上运行Commvault的安装档[SetupAll.exe],并依照您的需求进行安装操作,下面将进行标准安装。
1. 选择[Join an Existing CommCell],然后选择[Next]。

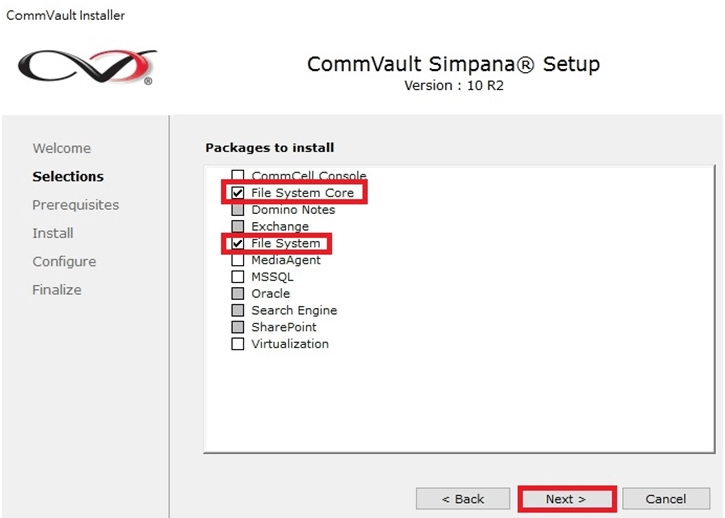

2. 勾选[File System Core]及[File System],然后点击[Next]。若您有其他高级的备份需求时,如PC上的Hyper-V虚拟机或MS SQL数据库备份,请一并在此选择。

3. 确认安装主程序的位置后,点击[Next]。
4. 若您的机器和CommServe之间有防火墙,则在此设置后,点击[Next]
5. 输入您CommServe的IP地址后,点击[Next]。
6. 替您的设备命名后,点击[Next]。
7. 若您不想关闭防火墙,则点击[Next],若您想关闭防火墙则点击[Yes, disable Windows Firewall for all profiles]后选[Next]。
8. 若您CommServe上有设置客户端必须使用认证则在此设置,若无则直接点击[Next]。
9. 因尚未于CommServe上做任何设置,故此处直接点击[Next]。点击[Finish]完成安装。
Commvault设置
开启CommCell Console

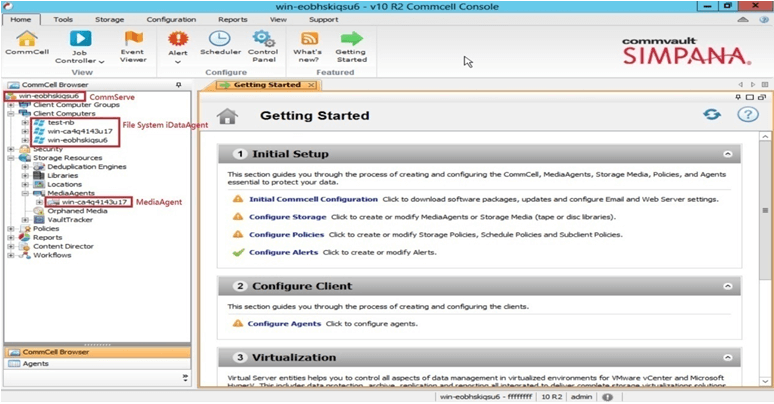

在任何您有装CommServe的机器上开启CommCell Console后,可以看见您刚才所创立的CommServe、File System iDataAgent、MediaAgent。
注:若您的MediaAgent是脱机状态,可以在该MediaAgent上点击右键选择[Properties],然后切换至[Control]页面查看原因并加以排除。

设置存储设备及位置

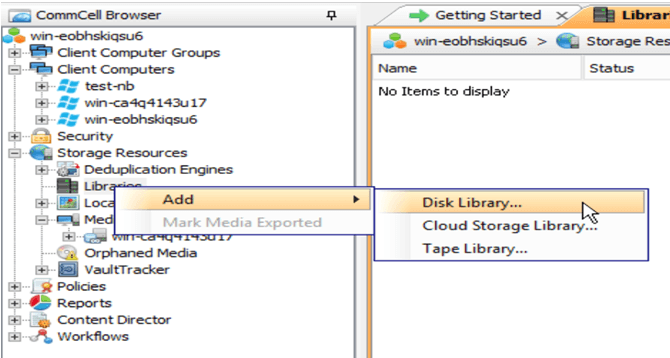

1. 在[Storage Resources]>[Libraries]上点击右键,选择[Add]>[Disk Library]。

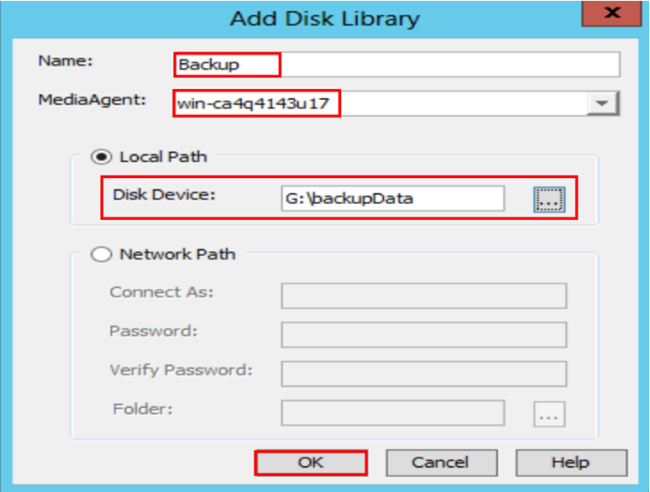

2. 替Disk Library命名,并选择MediaAgent及存储文件路径。您可在此选择[Local Path]将挂载的iSCSI LUN作为此Disk Library的备份目的地,然后点击[OK]。

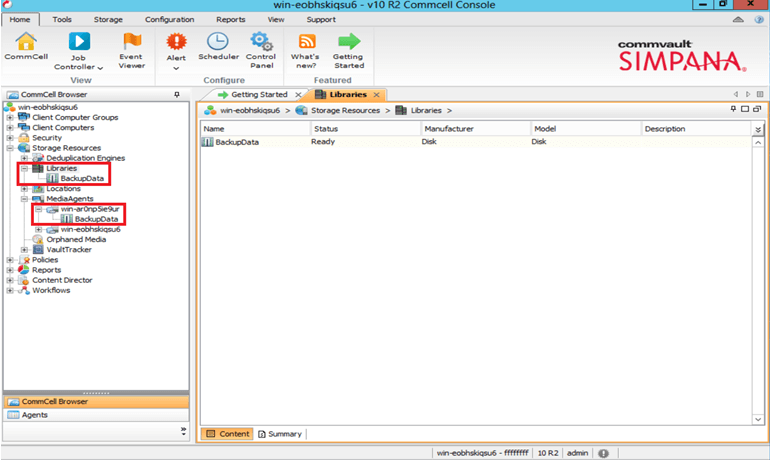

3. 在[Storage Resources]>[Libraries]下可以看见您刚刚设置备份的位置。

创建Subclient来定义欲备份的数据

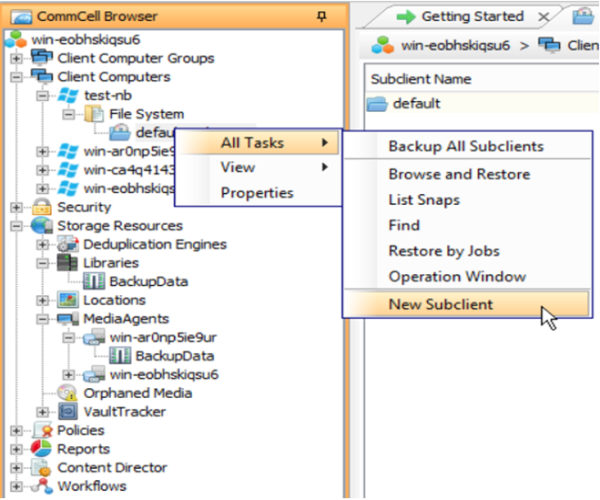

1. 在[Client Computers]>[Your client computer]>[File System]>[defaultBackupSet]上右键单击选择[All Tasks]>[New Subclient]。

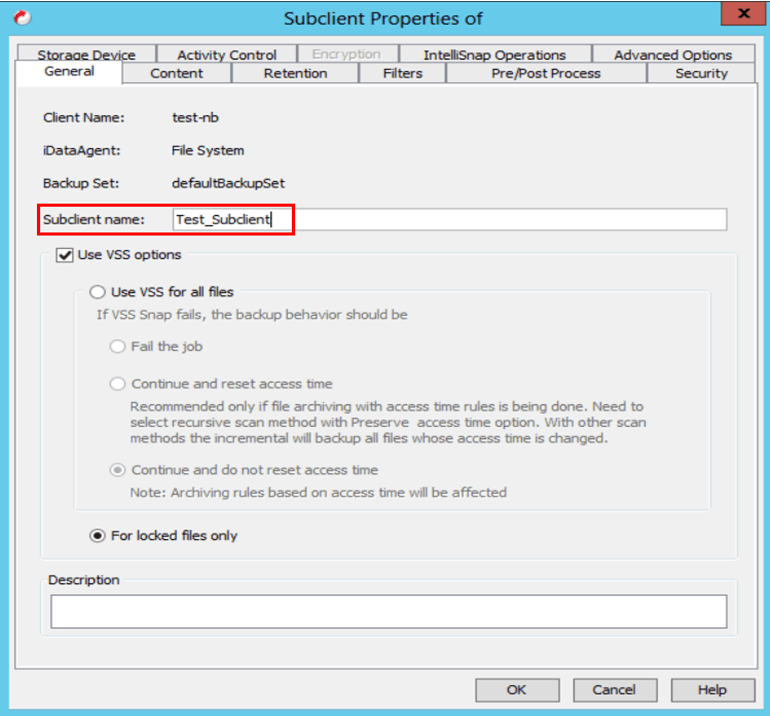

2. 输入Subclient名称

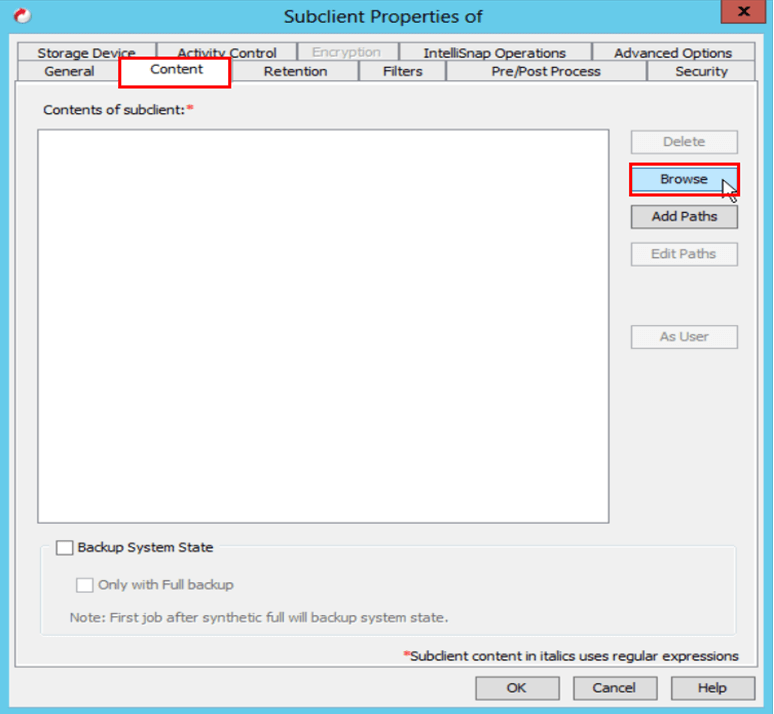

3. 切换至[Content]页面,然后点击[Browse]。

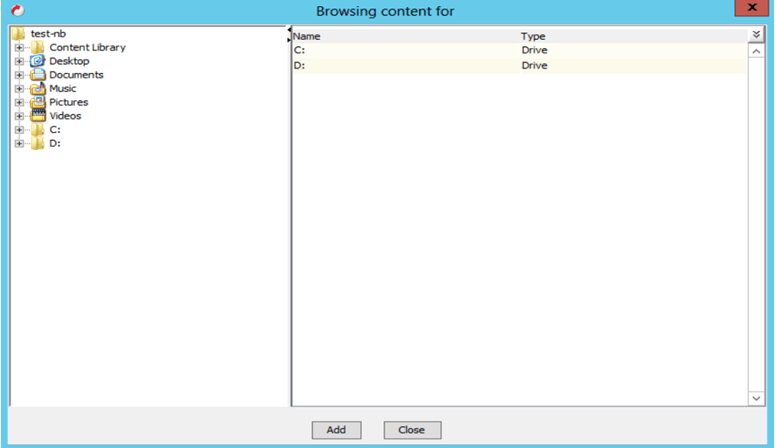

4. 选择您欲备份的文件后,分别点击[Add],全部选择完后点击[Close]。 注:若您欲备份整台PC,则选择该台PC的全部磁盘区,在此教学中,选择C槽及D槽。

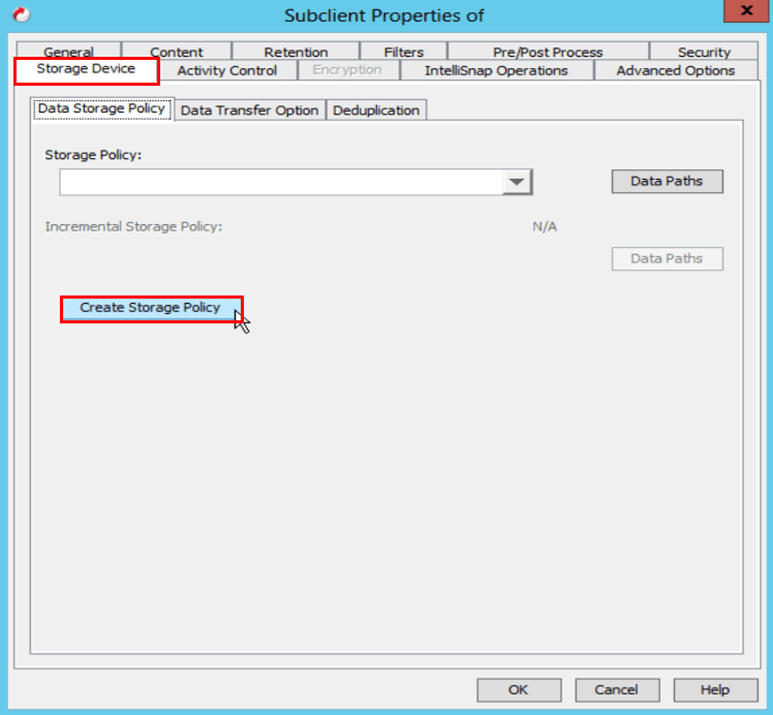

5. 切换至[Storage Device]页面后,点击[Create Storage Policy]。

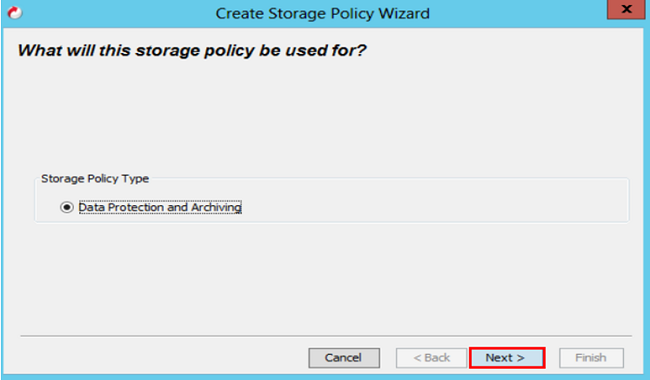

6. 点击[Next]。

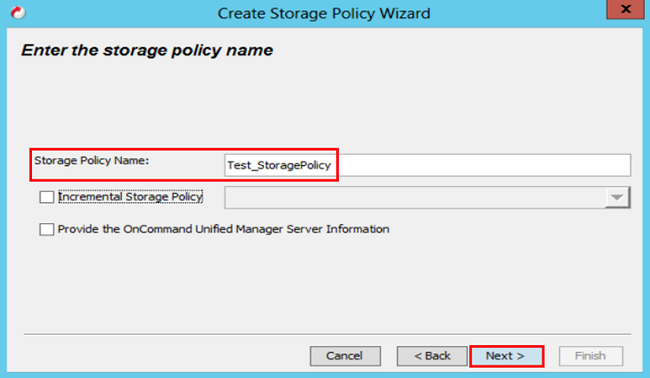

7. 命名后请点击[Next]。

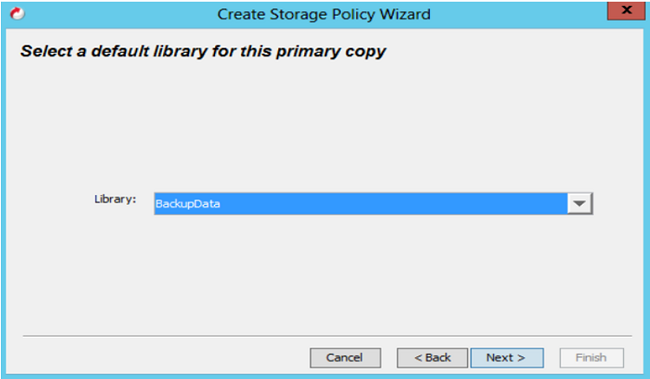

8. 选择在前述步骤中创立的Library,然后点击[Next]。

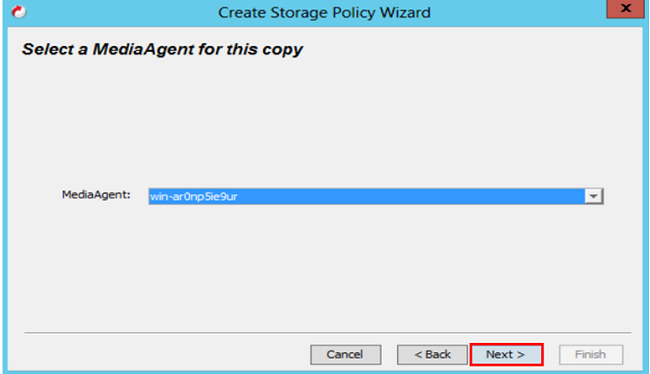

9. 选择您创立的MediaAgent来作为将执行此备份任务的运算资源来源,然后点击[Next]。

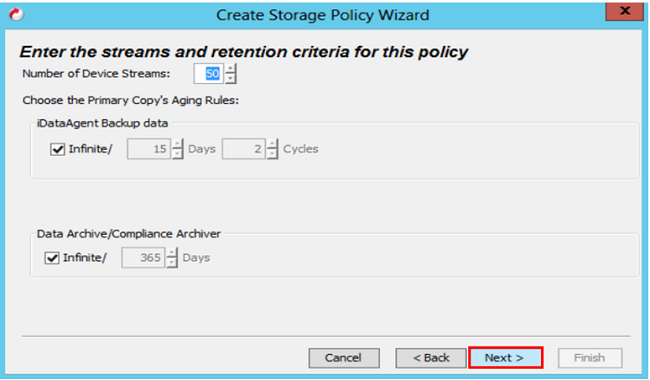

10. 点击[Next]。

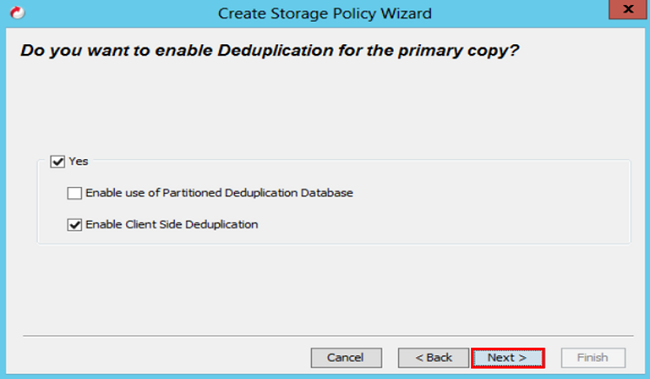

11. 勾选[Yes]来启用数据去重复处理(Deduplication),一旦启用此功能,作为MediaAgent的QNAP NAS将会以其具备的运算能力协助Commvault进行数据重复删除的工作。

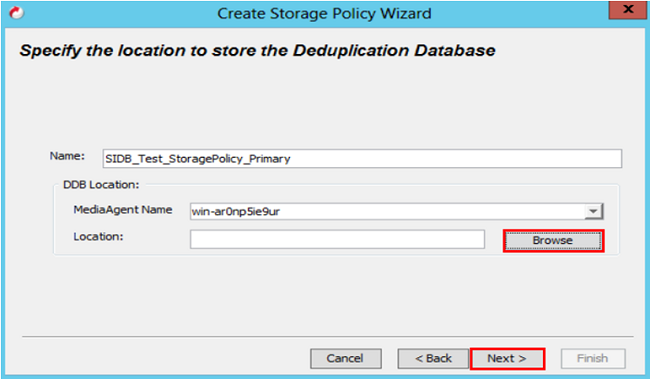

12. 选择您欲存放去重复备份数据的MediaAgent,并选择存放位置后,点击[Next]。

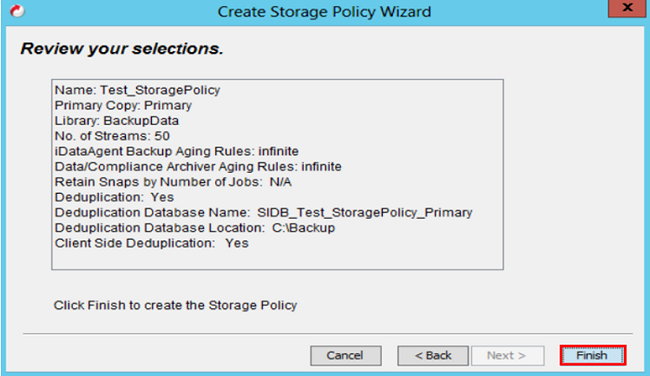

13. 确认设置正确后,点击[Finish]。

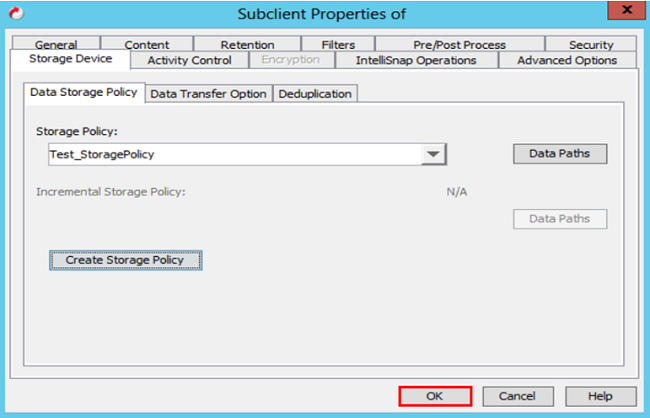

14. 点击[OK]。

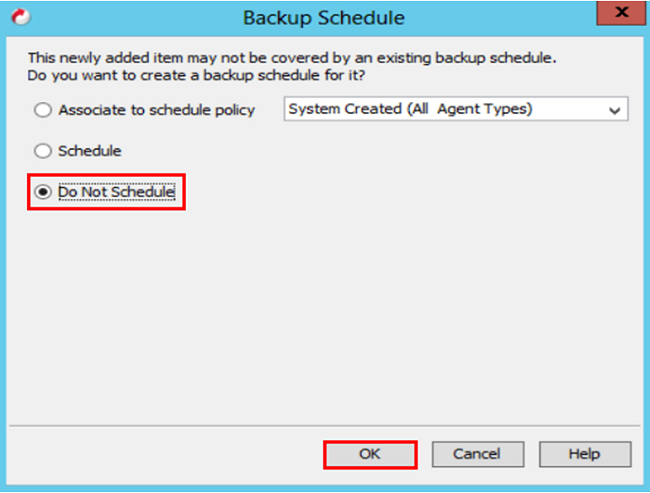

15. 接下来将通过Commvault的计划设置方式统整为不同备份任务设置计划,故此处选择[Do Not Schedule],然后点击[OK]。

设置备份计划

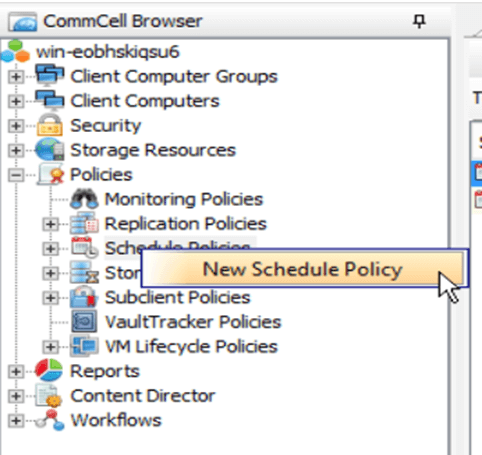

1. 在[Policies]>[Schedule Policies]上点击右键,选择[New Schedule Policy]。

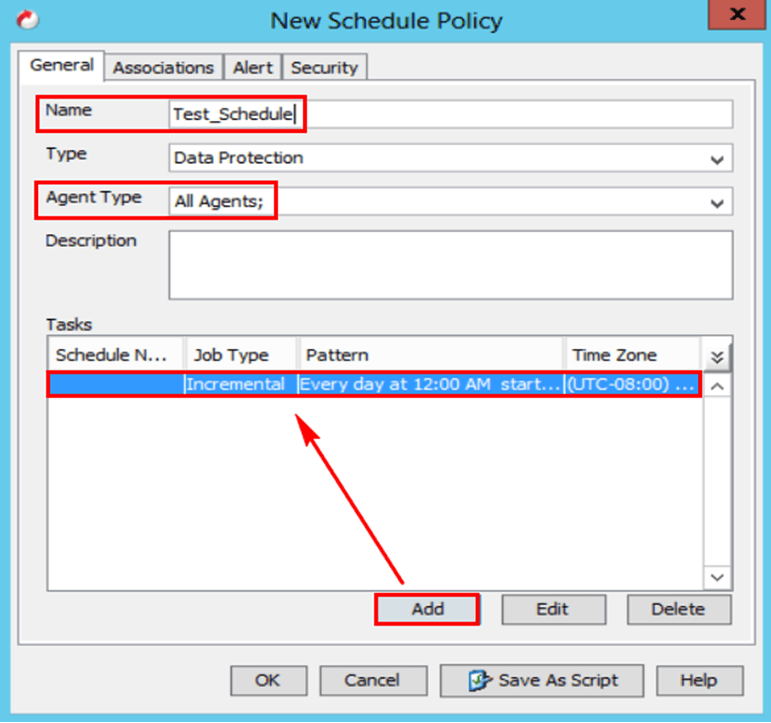

2. 替此计划命名并选择适当的Agent种类,然后点击[Add]来创建备份任务。

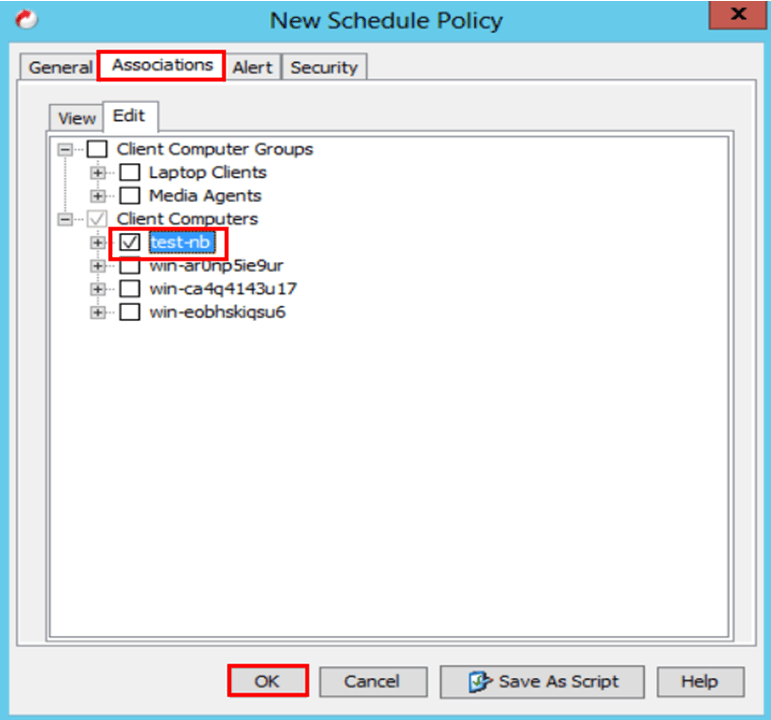

3. 切换到[Associations]后,勾选客户端计算机来创建关联,然后点击[OK]。

开始备份数据

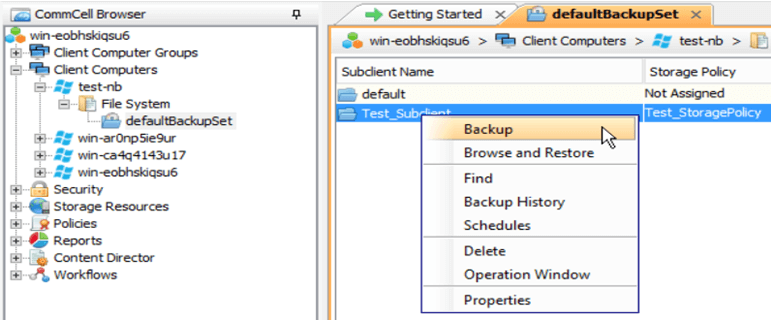

1. 前往[Client Computers]>[Your client computer]>[File System],选择[defaultBackupSet],然后在创建的Subclient上点击右键,选择[Backup]。

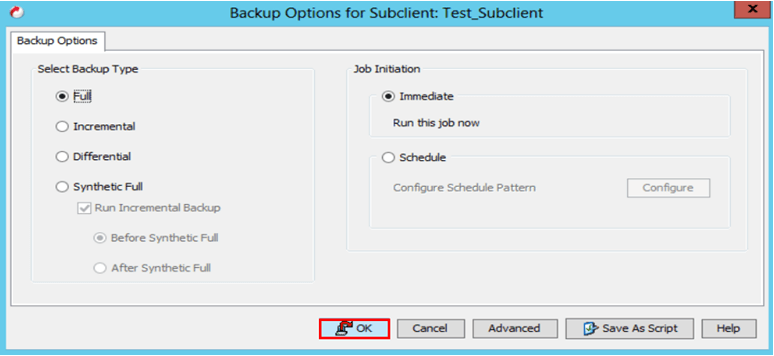

2. 选择您欲备份的种类和计划,在此教学中以立即完整备份为例,然后点击[OK]。

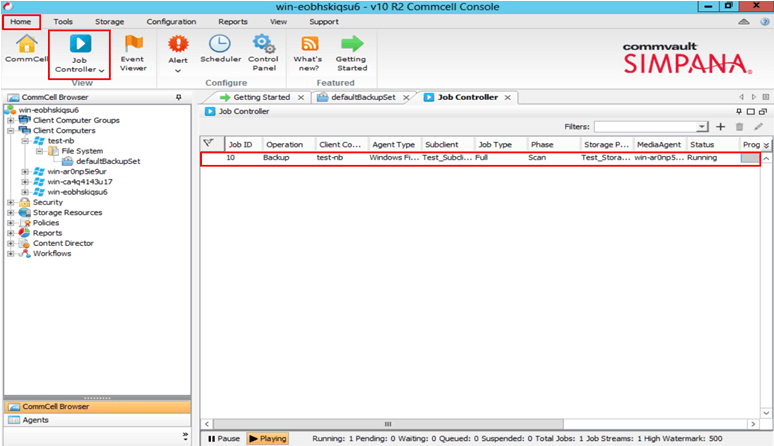

3. 在[Home]>[Job Controller]下,您可以看见备份进度及详细数据。

还原数据

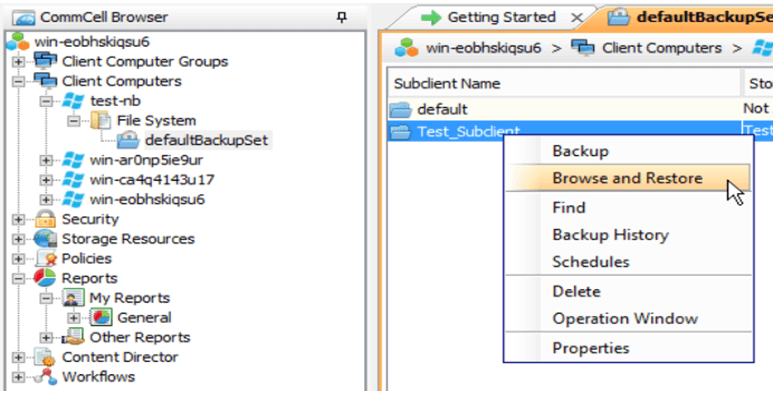

1. 前往[Client Computers]>[Your client computer]>[File System],选择[defaultBackupSet],然后在创建的Subclient上点击右键,选择[Browse and Restore]。

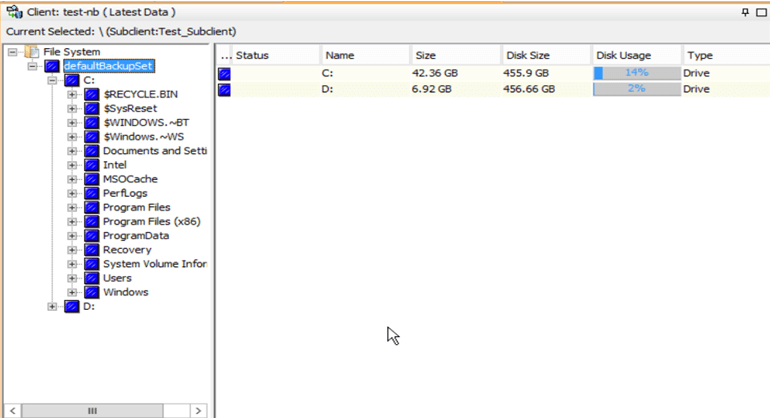

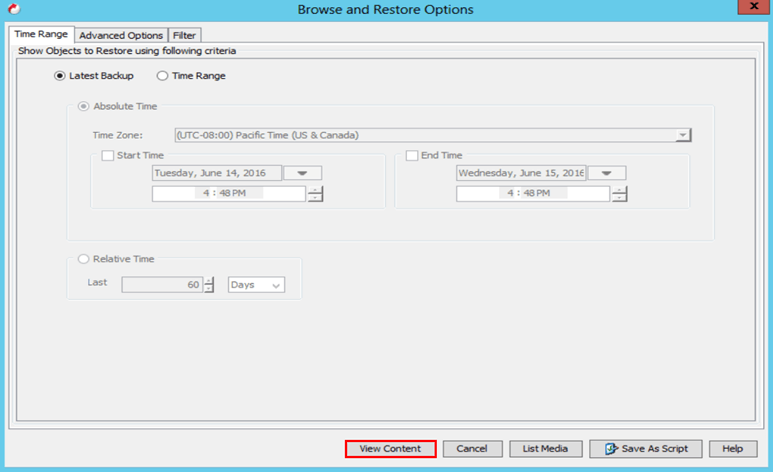

2. 点击[View Content]。

3. 勾选您欲还原的文件,然后点击[Recover All Selected]。

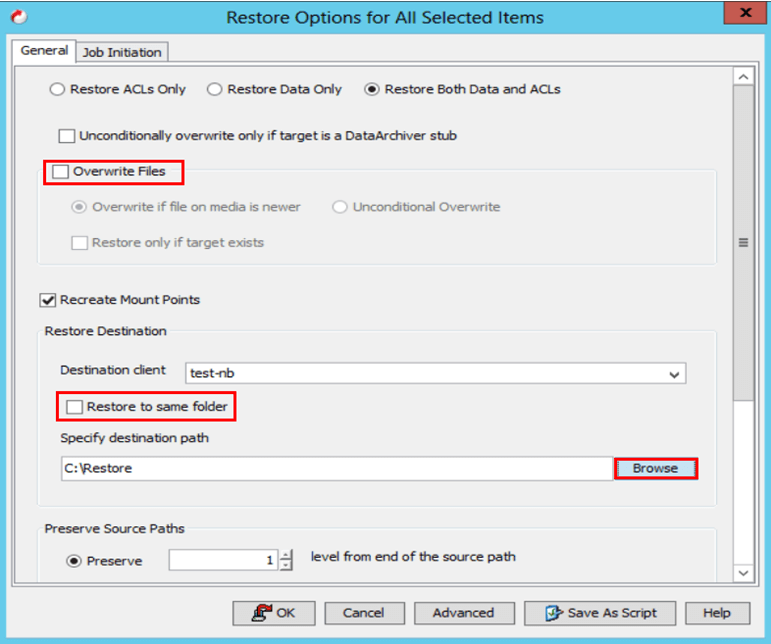

4. 取消勾选[Overwrite Files]及[Restore to same folder]避免覆盖原本数据并点击[Browse]来指定还原路径。

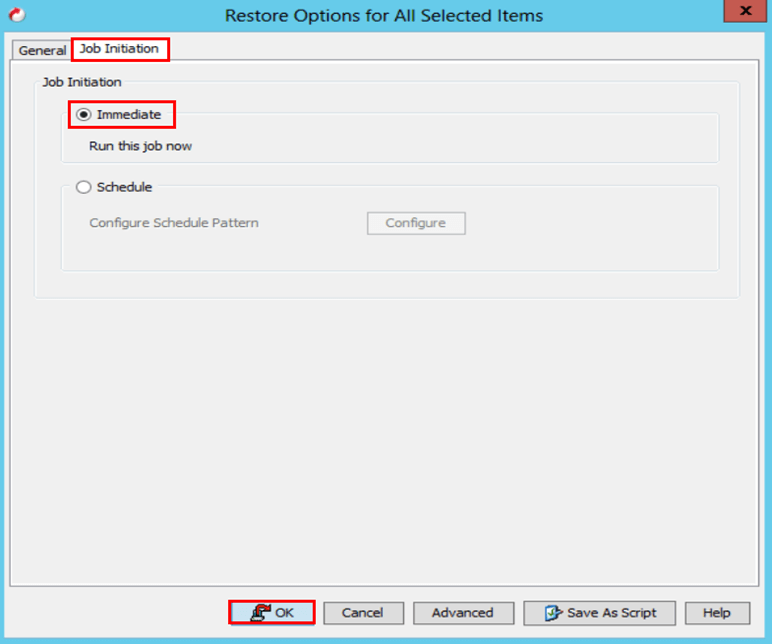

5. 切换至[Job Initiation],选择[Immediate]后,点击[OK]。

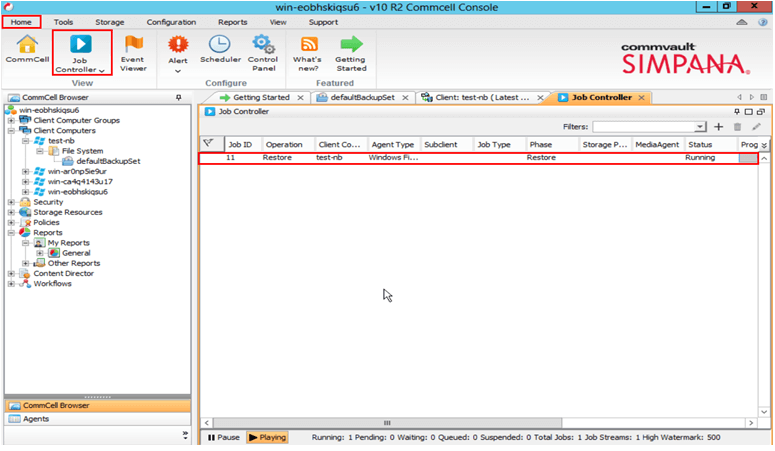

6. 在[Home]>[Job Controller]下,您可以看见还原进度及详细数据。

参考数据:
https://documentation.commvault.com/commvault/v10/article?p=whats_new/c_main_overview.htm
