如何使用 ESP8266 连接到 QNAP QIoT Suite Lite?
在本教程中，您将了解如何使用 ESP8266 通过 MQTT 将数据传输并接收到 QIoT Suite Lite。由于 ESP8266 具有不同的固件、规范和说明，因此有两种常见的方法：
- 使用 Arduino Core 的 ESP8266
- 结合使用 AT 命令与 Arduino 的 ESP8266
就绪任务（使用 Arduino IDE 安装库并建立 IoT 应用程序）
- 在本示例中，我们使用 MQTT（有关更多信息，请访问 https://pubsubclient.knolleary.net/）。
- 添加新 IoT 应用程序（请参考“如何在 QIoT 仪表板上显示 DHT11 数据？”）
我们使用“button”和“led”作为示例（“Resource Name”（资源名称）和“Resource ID”（资源 ID）都是“button”和“led”）。
- 转到“Rule”（规则）页面，将数据从“button”连接到仪表板，同时将状态发送到您的设备。
- 设置 QBroker 节点：将“button”资源设置为“MQTT Message In”
- 设置 QDashboard：使用名称“Button”（仅适用于 QIoT Suite Lite 版本 1.1.1xx。如果使用的是较高版本的 QIoT Suite Lite，请参考：“将 QIoT Suite Lite 从 v1.1.1 更新到 v1.1.2 后如何使用仪表板？”
- 设置更改节点：将“msg.payload.value”移动到“msg.payload”
- 设置 QBroker 节点：将“led”资源设置为“MQTT Message Out”
- 转到“Dashboard”（仪表板）页面查看“Button”（按钮）状态
有关 json 文件的更多示例，请参考以下链接：
https://github.com/qnap-dev/qnap-qiot-sdks/blob/master/projects/esp8266-example/qiot-suite-lite-export/ESP8266.json
使用 Arduino Core 的 ESP8266
使用第三方开源库 -适用于 ESP8266 WiFi 芯片的 Arduino core：https://github.com/esp8266/Arduino

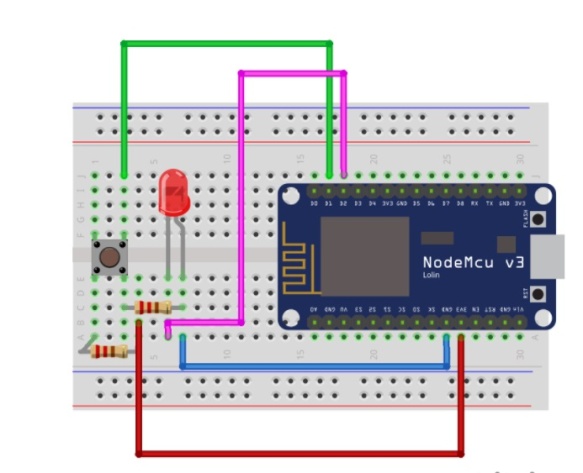

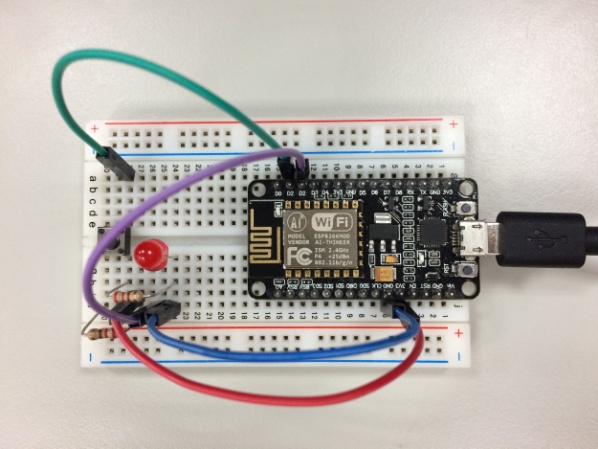

使用 nodemcu 作为示例（其与其他 ESP8266 封装晶元一样）自行修改关系电路。参考图像如下：

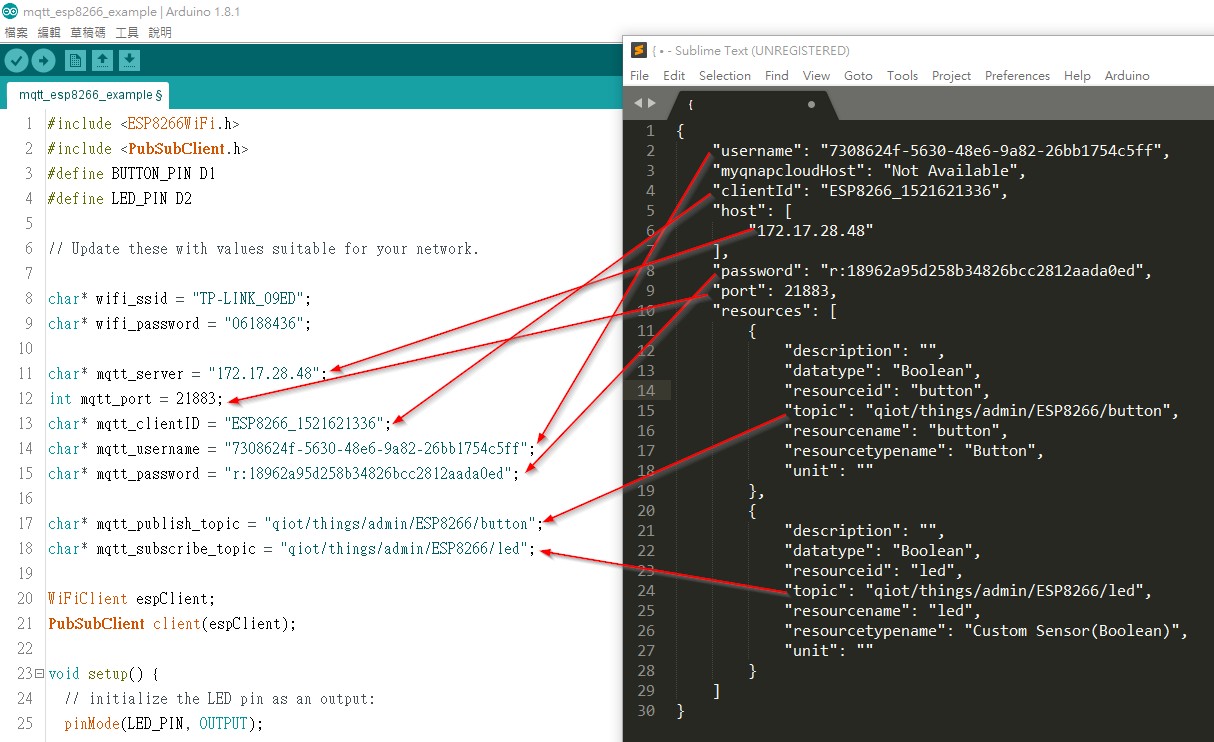

根据您的 resourceinfo.json 文件修改以下内容：

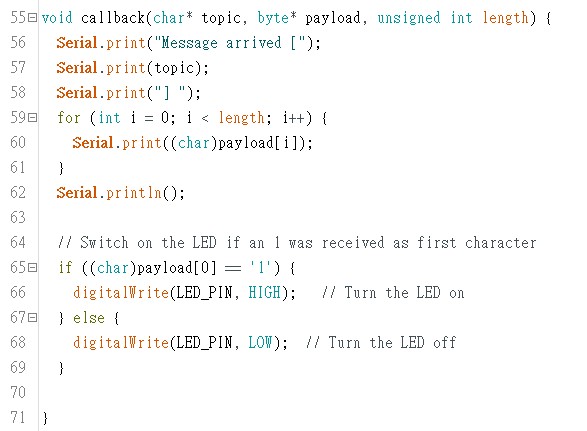

此代码完成代表接收消息随后控制 LED 的数据（例如，如果收到的数据值为“1”，则点亮 LED）。

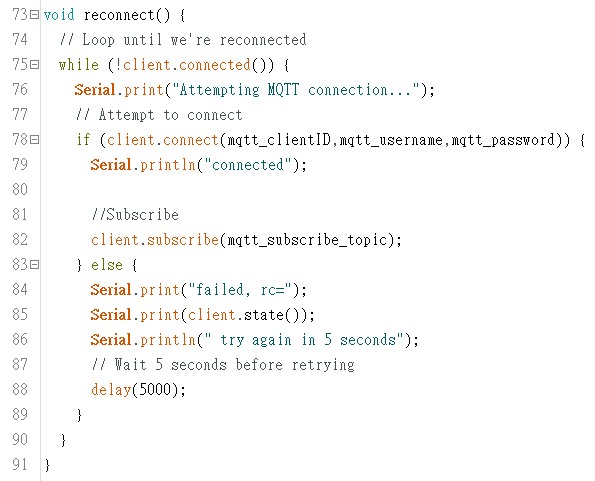

此代码完成第一次连接和重新连接。也可以在此处设置订阅。
此代码完成将输入消息打包为“{"value":"0"}”和“{"value":"1"}”且随后发布到 QIoT Suite Lite 的主任务。

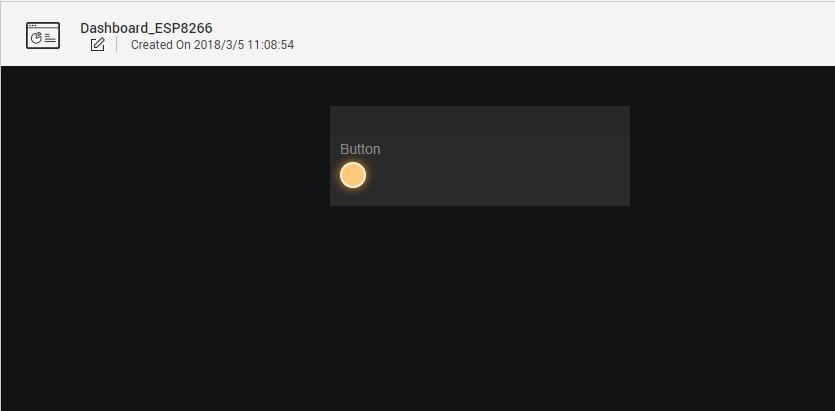

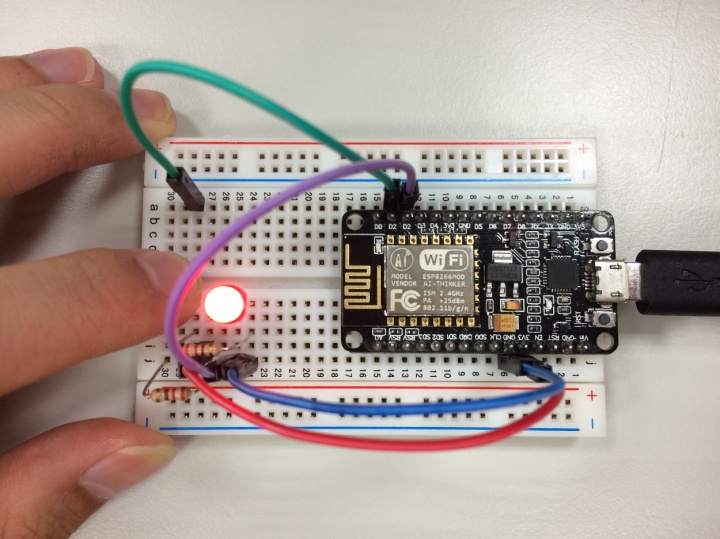

设置后，单击“Button”（按钮），随后将点亮 LED。同时 QIoT Suite Lite 仪表板中的“Button”（按钮）也将点亮，如下所示：
结合使用 AT 命令与 Arduino 的 ESP8266
使用第三方开源库 -WiFiEsp：https://github.com/bportaluri/WiFiEsp
使用 Seeeduino 作为示例，其与其他 Arduino Uno 开发板一样

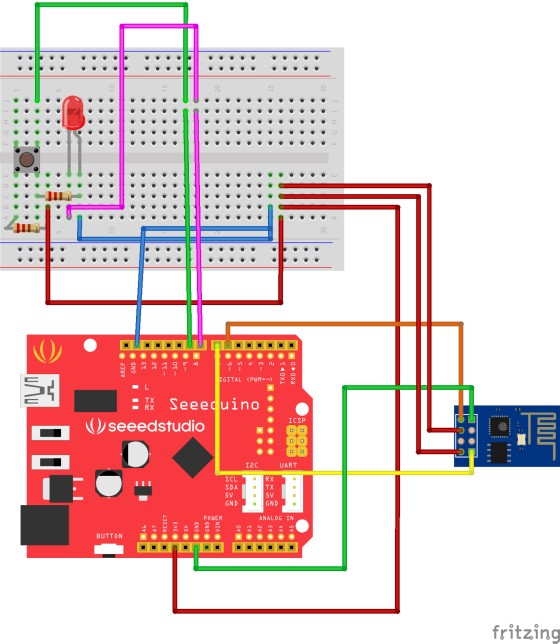

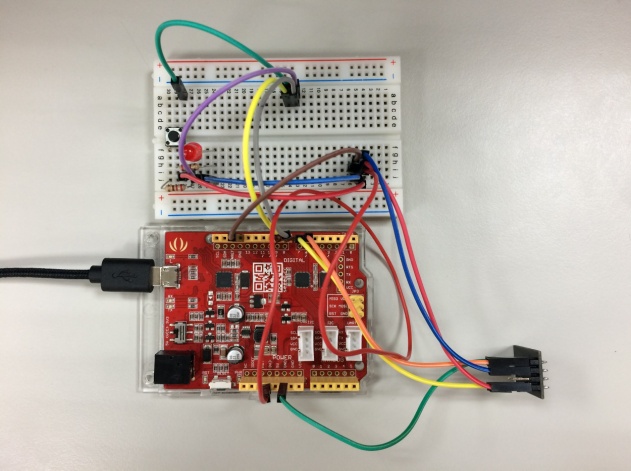

注意：ESP-01 仅支持 3.3V，因此，当使用 Seeeduino 时，请将电压更改为 3.3V。（使用 Arduino Uno 或其他开发板时，自行修改关系电路。参考图像如下）。

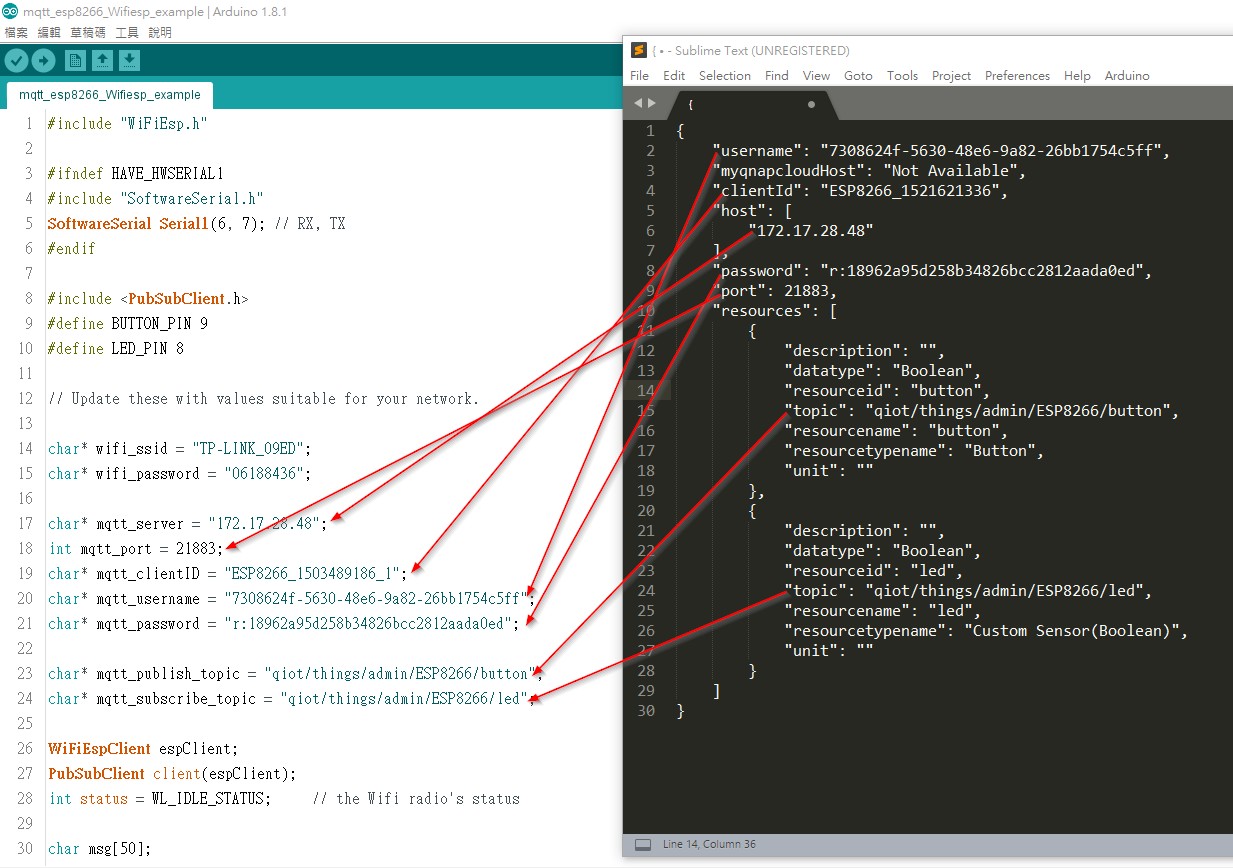

根据您的 resourceinfo.json 文件修改以下内容：

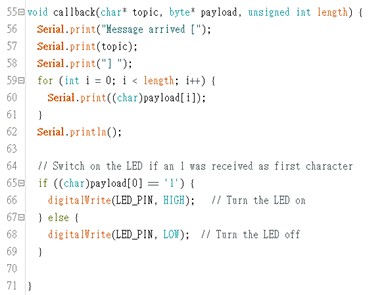

此代码完成代表接收消息随后控制 LED 的数据（例如，如果收到的数据值为“1”，则点亮 LED）。
此代码完成第一次连接和重新连接。也可以在此处设置订阅。

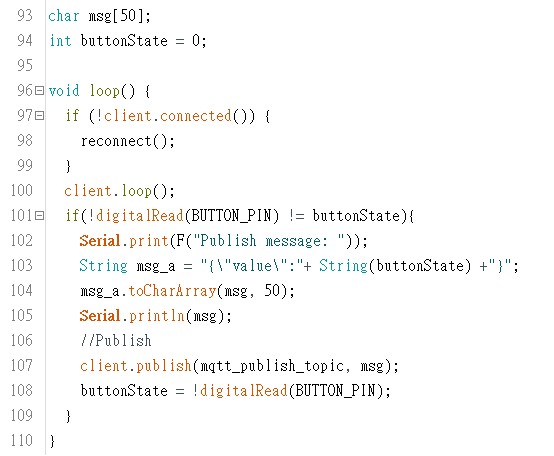

此代码完成将输入消息打包为“{"value":"0"}”和“{"value":"1"}”且随后发布到 QIoT Suite Lite 的主任务。

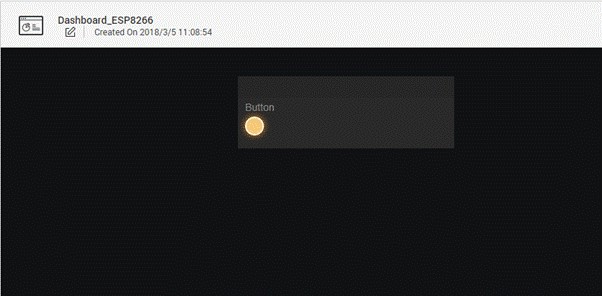

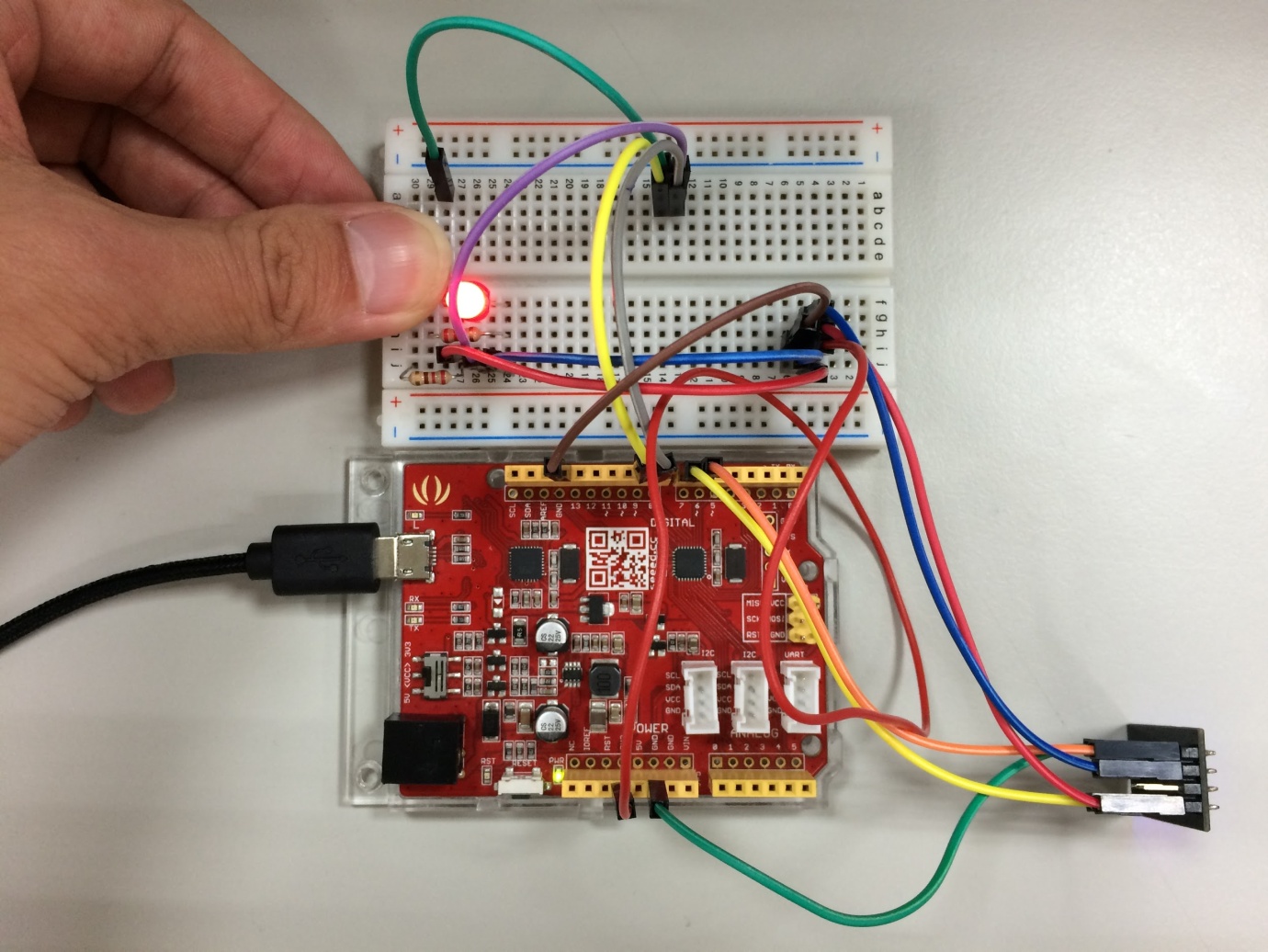

设置后，单击“Button”（按钮），随后将点亮 LED。同时 QIoT Suite Lite 仪表板中的“Button”（按钮）也将点亮，如下所示：
