为什么在启用了中继模式且标记到 VLAN 时设备无法从路由器获取 IP 地址？
最后修订日期:
2023-05-17
适用产品
- QHora-301W
- QHora-321
- QHora-322
回答
在 QHora 路由器上启用中继模式并标记 VLAN 时，必须为所有网络通信将相同的 VLAN 标记到连接到该路由器的设备。否则，由于 VLAN 不匹配，传输的以太网数据包将被忽略。

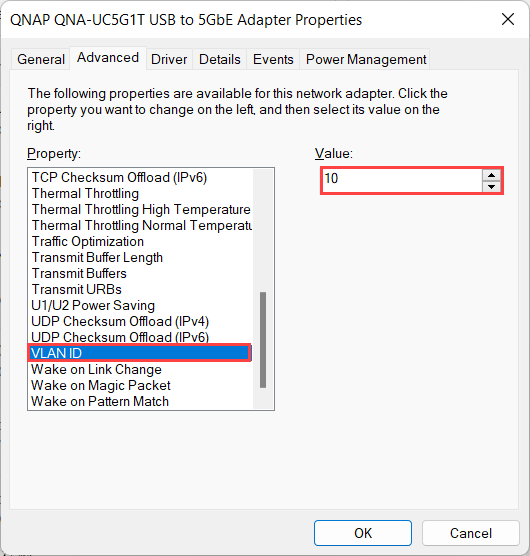

通常，电脑网卡本身不支持 VLAN；因此，用户可能会发现他们的计算机无法从启用了中继且标记了 VLAN 的路由器获取 IP 地址。如果网卡支持 VLAN 功能，则必须指定 VLAN ID，如下图所示。
连接到交换机的某些最终设备不支持或了解 VLAN 标记，例如 IP 摄像头。

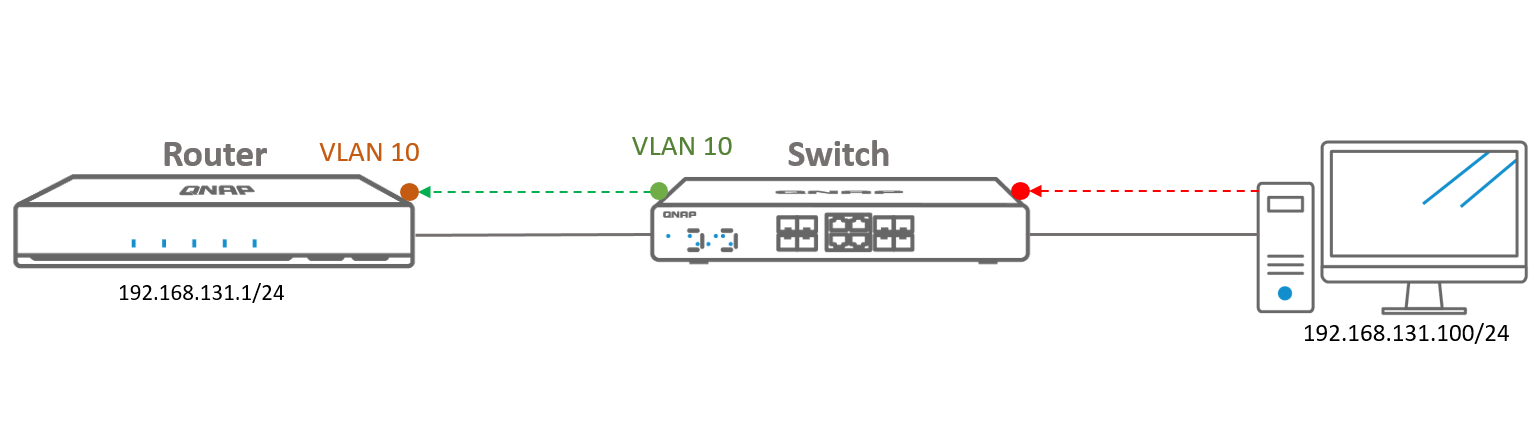

如果在 QHora 路由器上配置了中继模式，且需要确保最终设备能够从路由器识别 IP 地址，则必须连接支持在路由器和最终设备之间建立有标记和无标记 VLAN 的托管交换机，然后配置相关 VLAN 设置。
| 图标 | 描述 |
|---|---|
 | 从交换机传输到路由器的有标记帧。 |
 | 来自最终设备的无标记帧。 |
 | 交换机端口 4 - VLAN 10（无标记） |
 | 交换机端口 3 - VLAN 10（有标记） |
 | 路由器端口 6 - VLAN 10（有标记） |
