TS-h2477AXU-RP
AMD Ryzen™ Pro 7000 系列处理器与 ZFS 强大数据防护，满足企业高速存储与虚拟化挑战
专为高性能应用环境设计，TS-h2477AXU-RP 配备 24-bay SATA 硬盘槽与双 PCIe Gen 5 M.2 SSD 插槽，满足巨量存储与极速存取需求；双电源供应确保关键业务零中断运行。搭载高性能 AMD Ryzen™ 7 PRO 处理器与 ZFS 文件系统，提供企业级资料完整性保护。适用于中大型团队文件服务器、虚拟化平台部署、长期数据备份、影像创作与大容量监控录像等多元场景。
不可变存储 (Immutability)
QuTS hero 操作系统支持 WORM、ZFS 数据重复删除、压缩与近乎无限快照，强化数据备份与长期保存策略。
DDR5 内存
可扩充至 192 GB，更支持 ECC 内存，稳定执行高内存需求应用与多台 VM。
三个 PCIe Gen 4 扩展槽
轻松扩充 25GbE 网络、加装 GPU或存储扩充卡，根据工作需求灵活升级设备。
10/2.5GbE 四端口高速网络
内置双 10GbE 与双 2.5GbE 网络端口，支持多用户文件共享与备份、低延迟虚拟化应用与影音剪辑。
PB 级存储潜力
支持 QNAP SAS 与 PCIe JBOD 扩充选择，打造具弹性的长期大容量存储扩充架构。
长期支持机型
长期支持机型 (至 2030 年)，适合企业长期配置计划。

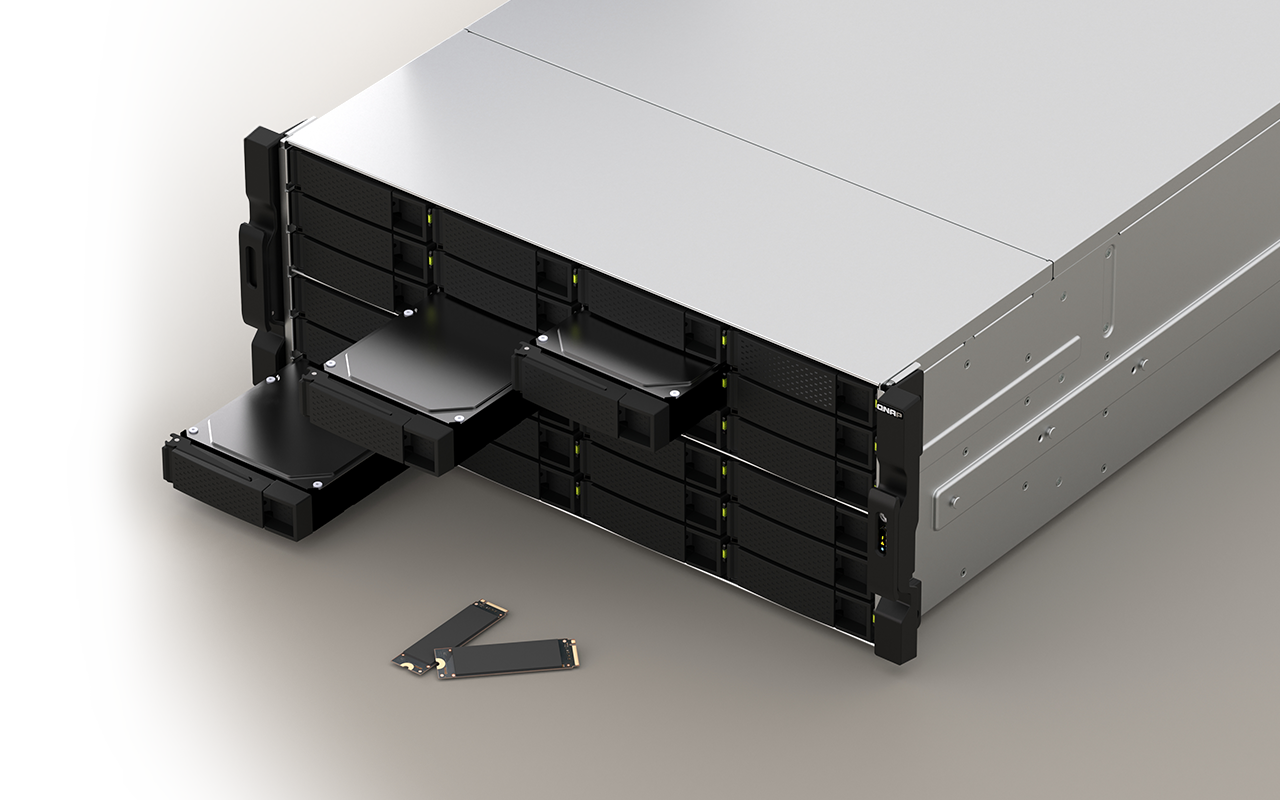

企业级高密度存储，让空间效益极大化
24-bay HDD 大容量存储，同时支持 M.2 SSD 与双电源备援，实现空间使用与性能效率的双重适配。适合部署于集中备份、冷数据归档与影像素材汇整等场景，协助企业在机房中建立效率且稳定的存储基础。
多核心架构与高速运算，打造强悍动力
TS-h2477AXU-RP 专为企业级多任务处理与高性能应用打造。无论是虚拟化、多任务作业，还是数据密集型任务，都能提供稳定且流畅的运算体验。
-
ISCSI Random IOPS 4K (5 x 25GbE)
Read Write -
SMB Sequential Throughout 1M (6 x 25GbE)
Read MB/sWrite MB/s
| ISCSI Random IOPS 4K (5 x 25GbE) |
Read
|
Write
|
|---|---|---|
| SMB Sequential Throughout 1M (6 x 25GbE) |
Read
MB/s
|
Write
MB/s
|
测试于 QNAP 实验室。数据会因实际环境而有所不同。
测试环境：
NAS：TS-h2477AXU-RP-R7-32G (upgrade RAM to 64G) with QXG-25G2SF-CX6*3
OS： QuTS hero h5.2.5.3133
硬盘群组：
Phison PASCARI SA50V 15.36TB 2.5" SATA SSD S1201K0015T3V0116T300 x12, RAID 5
客户端 PC：
5x Windows Server 2019, (1x Intel Core i7-7700, 3x Intel Core i3-8100, 1x i7-6700), simultaneously read and write 256GB file

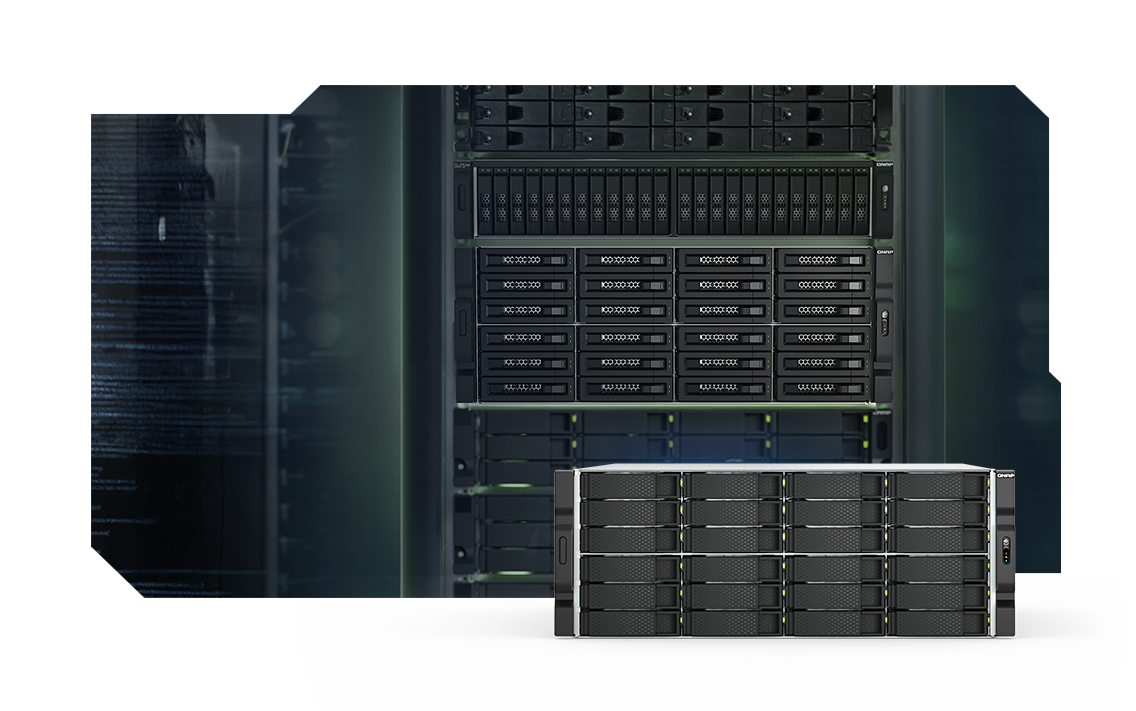

弹性扩充 PB 级海量存储空间
TS-h2477AXU-RP 安装 24 颗 30 TB 硬盘，可轻松存储 600 TB 的数据。可再串接多台高效能 QNAP 支持 SAS 或 SATA 硬盘的 JBOD 扩充装置，例如：串接 8 台 24-bay PCIe JBOD TL-R2400PES-RP，再增添 192 颗磁盘存储容量，解决您的存储空间需求。
单机可用空间高达
600 TB
知道更多：PB 级存储解决方案、兼容存储扩展设备
注：本产品提供多种出货选项，可根据需求选择不同硬盘容量及数量，详细资讯请参阅产品规格。
标配 10GbE 与 2.5GbE，可扩充 25GbE
内置 M.2 PCIe Gen 5 插槽，随时升级
TS-h2477AXU-RP 配备 2 个 M.2 2280 PCIe Gen 5 插槽，支持 NVMe SSD 带来卓绝的读写速度。向下兼容 PCIe Gen 4 与 Gen 3，灵活提升存储性能与扩充弹性。
注: M.2 SSD 需额外选购。市售 M.2 PCIe Gen 5 SSD 所配置的 M.2 散热片较厚，请务必拆除原有散热片，更换为随机附赠的 QNAP M.2 散热片安装至 TS-h2477AXU-RP。
2 x M.2 2280 PCIe Gen 5 x2 slots

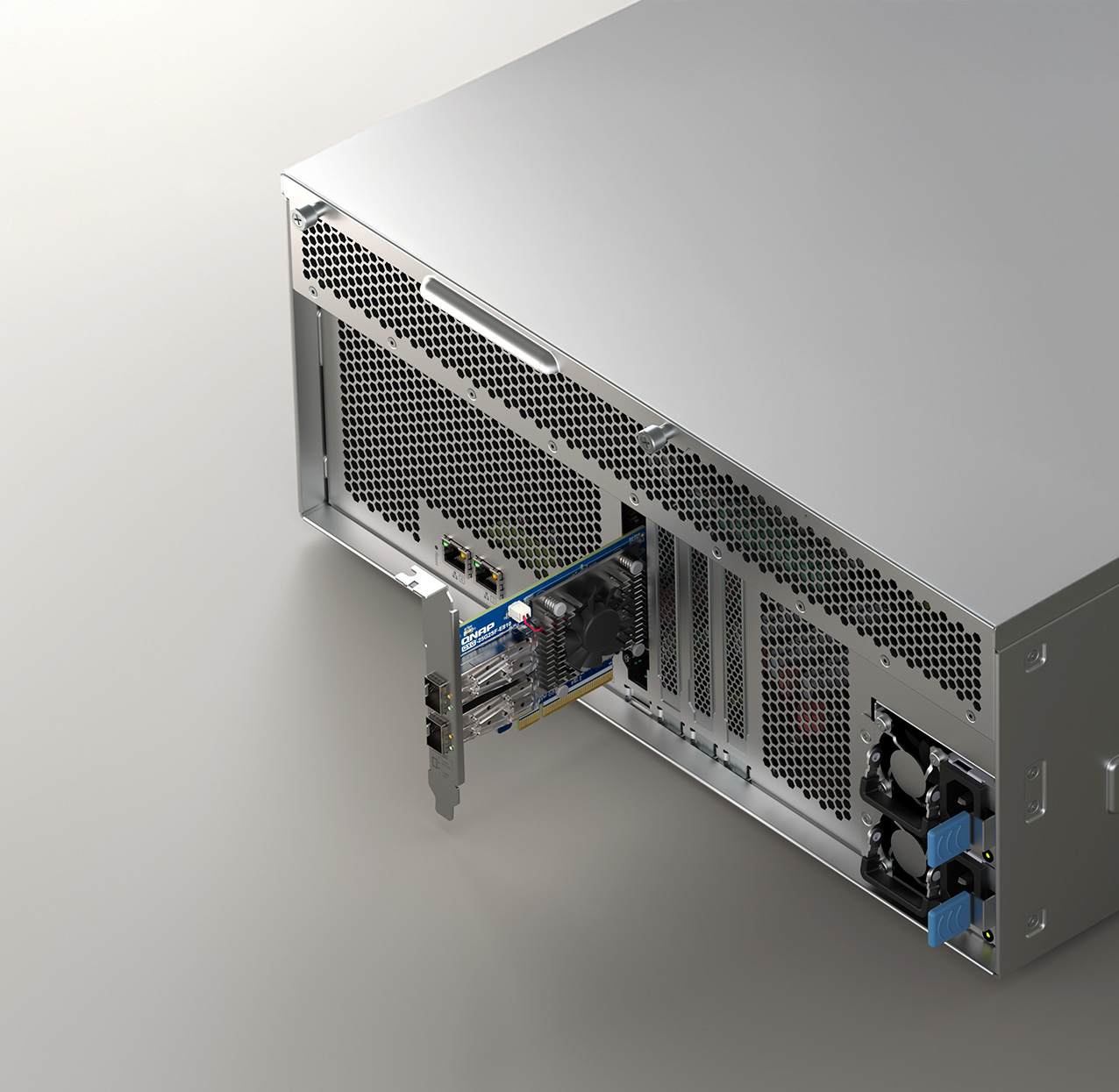

高速 PCIe Gen 4 插槽，支持多种扩充卡
TS-h2477AXU-RP 提供 3 个 PCIe Gen 4 扩展槽，I/O 性能是 PCIe Gen 3 的 2 倍，可按需求弹性配置多样扩充卡，让应用更广、效率更高。
-
扩充网速：2.5/10/25GbE 网卡
获得更多网络端口与更大带宽，加速大文件存取、备份/还原，或虚拟化应用。搭配 Port Trunking 再提升网速潜力与网络容错。
-
扩充 M.2 插槽：QM2 扩充卡
再增加 M.2 SSD 作为高速存储池或配置快取加速，降低存取延迟。
-
扩充 GPU：独立显卡
通过独立显卡提升影片剪辑与转码能力，或启用 GPU Passthrough 至虚拟机加速 VM 图形应用。
-
扩充存储空间：存储扩充卡
串接多台高性能 QNAP JBOD 扩充设备，满足庞大数据存储、备份与长期保存的需求。查询兼容扩充设备 >
满足多元应用场景
-
Tier 2 存储中心
高性能、大容量，支持 2.5GbE/10GbE 高速传输的TS-h2477AXU-RP，为企业提供高经济效益的 Tier 2 存储方案。
-
虚拟化
TS-h2477AXU-RP 支持外接独立显卡 GPU Passthrough，提供虚拟机额外的图形运算能力；搭配 ZFS 数据重复删除技术，减少存储空间占用。
-
4K/8K 影音剪辑
TS-h2477AXU-RP 可再扩充 3 张高速 25GbE 网卡，满足大带宽需求的影音传输、在线编辑与影像后制。
-
PB 级存储
TS-h2477AXU-RP 可弹性串接 8 台 24-bay PCIe JBOD TL-R2400PES-RP，打造 PB 级巨量存储空间。
存取资料，易如反掌
建立双机架构的高可用性 (HA)
避免非计划性停机和数据遗失。完整了解
将两台 TS-h2477AXU-RP 组成 High Availability 高可用性丛集，一台 NAS 担任主服务器 (Active)、另一台 NAS 作为备援服务器 (Passive)。当主服务器无预警异常或故障时，备援服务器提供实时保护与自动故障转移，确保不停歇的存储空间服务及系统可用性。
-
轻松管理并监控高可用丛集
通过 High Availability Manager 管理 App，轻松设置、移除或重建丛集。
-
保证关键数据的一致性
主服务器与备援服务器随时保证数据完全同步，尽可能减少数据遗失风险 (RPO)。
-
保证关键业务的持续性
当主服务器出现问题时，备援服务器会立即接手所有服务 (Failover)，1 分钟内完成故障转移。
受信赖的虚拟化存储方案
高性能、低成本
经济实惠的 iSCSI/IP-SAN 存储方案，可搭配高带宽降低延迟。
资源分配与扩展
支持多种协议与扩充方式，满足各种产业需求。
数据保护
提供 LUN 加密、快照、备份等功能，提高数据安全性。
业界认可，高度相容
TS-h2477AXU-RP 兼容 VMware® vSphere™、Microsoft® Hyper-V®、Citrix® XenServer™ 虚拟化主流平台，提升管理效率；亦提供 QNAP CSI Plugin for Kubernetes®，可将 TS-h2477AXU-RP 作为 Kubernetes® 容器化应用的存储空间。 查看 QNAP NAS 虚拟化应用的支持列表
Veeam® Ready 对象存储方案
TS-h2477AXU-RP 安装 QuObjects，即是 S3 对象存储和备份的理想方案。QuObjects 支持对象锁定 (Object Lock)，获得 Veeam® Ready – Object with Immutability 认证。知道更多
运行虚拟机与容器
无须额外购买昂贵授权，在 TS-h2477AXU-RP 上执行多个操作系统虚拟机，弹性部署多租户环境与应用程序，提升管理效率并减少硬件成本支出。
-
虚拟机高可用性
虚拟机动态迁移 (Live Migration) 与高可用性 (High Availability; HA)，可确保您的虚拟机稳定运行，并实现更短停机时间。
采用 QuTS hero 操作系统
专为企业所打造的 QuTS hero 操作系统采用高可靠 ZFS 文件系统，为关键数据存储提供强悍数据安全与系统稳定，更拥有专注于提升 SSD 性能与寿命的先进技术，满足企业对于高性能与可靠度的严苛要求。探索 QuTS hero 操作系统了解 QuTS hero 最新功能
打造可负担的 Fibre Channel SAN 环境
添购新的 SAN存储设备价格昂贵，现在您有更划算的选择。在 TS-h2477AXU-RP 上安装 QNAP 双端口 16Gb/32Gb 光纤信道 (Fibre Channel，FC) 扩充卡，将其设定为目标模式 (Target Mode)，即可加入既有的 SAN 环境作为存储装置。此外，LUN Masking (LUN 遮蔽) 与 Port Binding (端口聚合) 功能更为您的数据提供多一层的安全保护。
选购配件
-
QM2-2P-244A
Dual M.2 22110/2280 PCIe SSD expansion card;
Dimension (L × W × H): 170.5 × 20.6 × 68.9 (mm)
Weight: 0.29 (kg)
Please check the M.2 SSD compatibility list and QM2 Installation Guide
-
QM2-2P-344A
Dual M.2 PCIe SSD expansion card; M.2 2280/22110 PCIe NVMe(Gen 3x4) SSDs; PCIe Gen3x4 host interface
Dimension (L × W × H): 170.5 × 19.3 × 68.9 (mm)
Weight: 0.30 (kg)
-
QM2-2P-384A
Dual M.2 PCIe SSD expansion card; M.2 2280/22110 PCIe NVMe(Gen 3x4) SSDs; PCIe Gen3x8 host interface
Dimension (L × W × H): 170.5 × 19.3 × 68.9 (mm)
Weight: 0.30 (kg)
-
QM2-2P10G1TB
QM2 series, 2 x PCIe 2280 M.2 SSD slots, PCIe Gen3 x 8 , 1 x Marvell AQC113C 10GbE NBASE-T port
Dimension (L × W × H): 152.65 × 18.9 × 68.9 (mm)
Weight: 0.30 (kg)
-
QM2-2P2G2T
QNAP QM2 series, 2 x PCIe 2280 M.2 SSD slots, PCIe Gen3 x 4 , 2 x Intel I225LM 2.5GbE NBASE-T port
Dimension (L × W × H): 152.65 × 20.6 × 68.9 (mm)
Weight: 0.29 (kg)
-
QM2-2P410G1T (EOL)
QM2 series, 2 x PCIe 2280 M.2 SSD slots, PCIe Gen4 x 4 , 1 x AQC113C 10GbE NBASE-T port
Dimension (L × W × H): 187 × 19.35 × 68.9 (mm)
Weight: 0.30 (kg)
-
QM2-2P410G2T (EOL)
QM2 series, 2 x PCIe 2280 M.2 SSD slots, PCIe Gen4 x 4 , 2 x AQC113C 10GbE NBASE-T port
Dimension (L × W × H): 187 × 19.35 × 68.9 (mm)
Weight: 0.30 (kg)
-
QM2-2S-220A
Dual M.2 22110/2280 SATA SSD expansion card;
Dimension (L × W × H): 147.15 × 20.6 × 68.9 (mm)
Weight: 0.30 (kg)
-
QM2-4P-384
Quad M.2 PCIe SSD expansion card; supports up to four M.2 2280 formfactor M.2 PCIe (Gen3 x4) SSDs; PCIe Gen3 x8 host interface; Low-profile bracket pre-loaded, Low-profile flat and Full-height are bundled
Dimension (L × W × H): 204.95 × 68.9 × 20.6 (mm)
Weight: 0.32 (kg)
-
PWR-PSU-800W-DT01
800W Delta power supply
Dimension (L × W × H): 310 × 98 × 135 (mm)
Weight: 0.87 (kg)
For safety information and operating instructions, please refer to the documentation of your original QNAP product.
-
SP-TS-TRAY-WOLOCK
Black HDD tray with black flat head machine screw x6 for 2.5" HDD & silver flat head machine screw x8 for 3.5" HDD
Dimension (L × W × H): 185 × 140 × 40 (mm)
Weight: 0.20 (kg)
-
RAIL-A03-57
Rail Kit for 2U/3U rackmount models
Dimension (L × W × H): 710 × 100 × 70 (mm)
Weight: 2.63 (kg)
-
HS-M2SSD-01
Heatsink for M.2 SSD module,14*14MM, Black, self adhesive.8 pcs
Dimension (L × W × H): 127 × 27 × 68 (mm)
Weight: 0.04 (kg)
-
HS-M2SSD-06
Heatsink for M.2 SSD module,15*15MM, Black, self adhesive.8 pcs
Dimension (L × W × H): 15 × 15 × 15 (mm)
Weight: 0.05 (kg)
-
HS-M2SSD-07
Heatsink for M.2 SSD module,15*15MM, Black, self adhesive, 5 pcs
Dimension (L × W × H): 172 × 66 × 25 (mm)
Weight: 0.33 (kg)
-
QXG-10G1T
Single-port (10Gbase-T) 10GbE network expansion card, PCIe Gen3 x4, Low-profile bracket pre-loaded, Low-profile flat and Full-height are bundled
Dimension (L × W × H): 143 × 193 × 52 (mm)
Weight: 0.53 (kg)
-
QXG-10G2SF-X710
Dual-port SFP+ 10Gb network expansion card; low-profile formfactor; PCIe Gen3 x8
Dimension (L × W × H): 26 × 10.5 × 6 (mm)
Weight: 0.29 (kg)
-
QXG-10G2T
Dual-port 10GBASE-T 10Gb network expansion card; low-profile formfactor; PCIe Gen3 x4
Dimension (L × W × H): 54.5 × 39.5 × 18 (mm)
Weight: 0.29 (kg)
-
QXG-10G2T-X710
Dual-port 10GbE Network Adaptor, Intel 700 series Ethernet Controller
Dimension (L × W × H): 113.6 × 68.9 × 18.3 (mm)
Weight: 0.24 (kg)
-
QXG-25G2SF-CX6
Dual-port SFP28 25Gb network expansion card; Mellanox ConnectX-6 Lx;low-profile formfactor; PCIe Gen4 x8
Dimension (L × W × H): 120 × 16.5 × 69 (mm)
Weight: 0.15 (kg)
-
QXG-25G2SF-E810
2 port 25GbE(Intel E810-XXVAM2) Network Interface Cards (NIC)
Dimension (L × W × H): 119.3 × 68.9 × 18.1 (mm)
Weight: 0.23 (kg)
-
QXG-2G1T-I225
Single port 2.5GbE 4-speed Network card
Dimension (L × W × H): 67.3 × 68.9 × 25.2 (mm)
Weight: 0.19 (kg)
-
QXG-2G2T-I225
Dual port 2.5GbE 4-speed Network card
Dimension (L × W × H): 81.3 × 68.9 × 25.2 (mm)
Weight: 0.23 (kg)
-
QXG-2G4T-I225
Quad port 2.5GbE 4-speed Network card
Dimension (L × W × H): 104.6 × 68.9 × 24.1 (mm)
Weight: 0.24 (kg)
-
QXG-5G1T-111C
QNAP 5GbE multi-Gig expansion card;Aquantia AQC111C;Gen2 x 1;low profile
Dimension (L × W × H): 145 × 190 × 52 (mm)
Weight: 0.20 (kg)
-
QXG-5G2T-111C
QNAP dual port 5GbE multi-Gig expansion card;Aquantia AQC111C;Gen2 x 2;low profile
Dimension (L × W × H): 145 × 190 × 52 (mm)
Weight: 0.20 (kg)
-
QXG-5G4T-111C
QNAP Quad port 5GbE multi-Gig expansion card;Aquantia AQC111C;Gen2 x 4;low profile
Dimension (L × W × H): 145 × 190 × 52 (mm)
Weight: 0.23 (kg)
-
QXP-1620S-B3616W (EOL)
4-port miniSAS HD host bus adapter, Broadcom Mercator SAS3616W, PCIe 3.0 x 16 for TL SAS JBOD series
Dimension (L × W × H): 149.7 × 68.9 × 23 (mm)
Weight: 0.23 (kg)
-
QXP-1630S-3816
quad mini-SAS HD ports expansion card; Broadcom Aero-16 SAS3816 IOC; low profile; Gen4. x16
Dimension (L × W × H): 123.9 × 68.9 × 17.3 (mm)
Weight: 0.27 (kg)
-
QXP-16G2FC
QNAP 2-port 16Gbps fiber channel adapter, PCIe 3.0 x8, SFP+, low profile, w/ SFP+ 16G transceivers
Dimension (L × W × H): 190 × 143 × 50 (mm)
Weight: 0.40 (kg)
-
QXP-32G2FC
QNAP 2-port 32Gbps fiber channel adapter, PCIe 3.0 x8, SFP+, low profile, w/ SFP+ 32G optical transceivers
Dimension (L × W × H): 190 × 143 × 50 (mm)
Weight: 0.40 (kg)
-
QXP-3X4PES
2 ports (SFF-8644) Expansion card; PCIe Gen3 x4 for QNAP PCIe JBOD series
Dimension (L × W × H): 102.65 × 68.9 × 19 (mm)
Weight: 0.11 (kg)
-
QXP-3X8PES
2 ports (SFF-8644 1x2) Expansion card; PCIe Gen3 x8 for QNAP PCIe JBOD series
Dimension (L × W × H): 112.65 × 68.9 × 18.26 (mm)
Weight: 0.17 (kg)
-
QXP-820S-B3408
2-port miniSAS HD host bus adapter, Broadcom Tomcat SAS3408, PCIe 3.0 x 8 for TL SAS JBOD series
Dimension (L × W × H): 129.7 × 68.9 × 230 (mm)
Weight: 0.21 (kg)
-
QXP-830S-3808
dual mini-SAS HD ports expansion card; Broadcom Aero-8 3808 IOC; low profile; Gen4. x8
Dimension (L × W × H): 123.9 × 68.9 × 17.3 (mm)
Weight: 0.26 (kg)
-
RAM-16GDR5ECK0-UD-5600
16GB DDR5 RAM, 5600 MHz, UDIMM, 288 pin
-
RAM-16GDR5K0-UD-5600
DDR type: DDR5(288PIN)LONG-DIMM
Capacity: 16GB
Spec: Micron 2G X 8
Frequency: 1.1V
Form(PIN): 2048M*64
with ECC Supported: 0℃~95℃
-
RAM-32GDR5ECT0-UD-4800 (EOL)
32GB DDR5 ECC RAM, 4800MHz, UDIMM, T0 version
-
RAM-32GDR5K0-UD-5600
32GB DDR5 RAM, 5600 MHz, UDIMM
-
RAM-32GDR5T0-UD-4800
32GB DDR5 RAM, 4800MHz, UDIMM, T0 version
-
RAM-48GDR5ECG0-UD-5600
DDR type: DDR5(288PIN)LONG-DIMM
Capacity: 48GB
Spec: Hynix 3G X8
Frequency: 288PIN
Form(PIN): ECC
with ECC Supported: 1.1V
Power Supply: 0℃~85℃
Dram Organization: RoH
-
RAM-48GDR5ECP0-UD-5600
48 GB DDR5 RAM, 5600 MHz, UDIMM ECC, 288 pin
-
RAM-48GDR5G0-UD-5600
48GB DDR5 RAM, 5600 MHz, UDIMM, G0 version
