机架组件

NAS 安装与维护更便捷

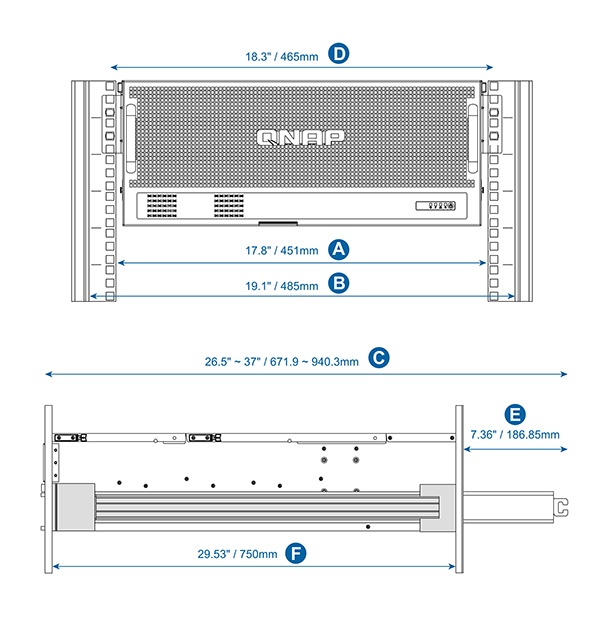

短导轨套件 | RAIL-H01
1. 机架尺寸 A. 安装柱宽度：≥ 17.8" / 451 mm B. 面板宽度：≥ 19.1" / 485 mm C. 安装柱深度：26.5"~ 37"/ 671.9 ~ 940.3 mm D. 两根机架柱之间的距离（机架方孔中心到中心的测量）为 18.3" / 465 mm E. 后部净空深度：7.36" / 186.85 mm F. TL-R6020Sep-RP 机身长度为 29.53" / 750 mm。 G: 重量：4.556 (kg)	2. 该导轨套件仅兼容 9.5 mm x 9.5 mm 方孔服务器机架。

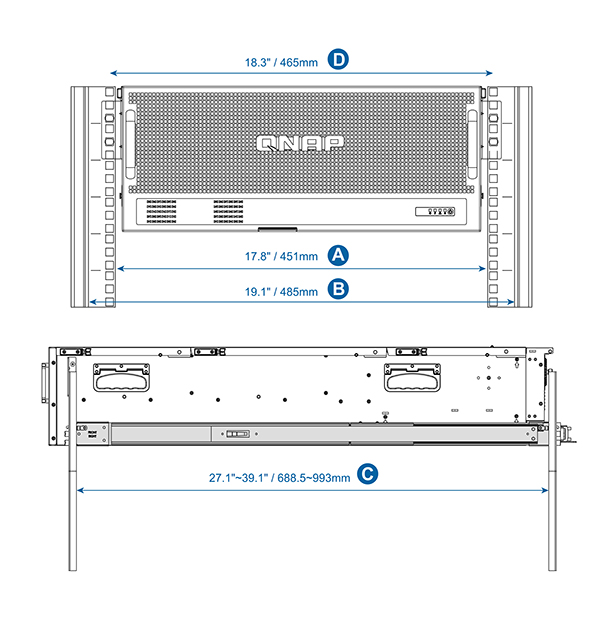

短导轨套件 | RAIL-H02
1. 机架尺寸 A. 安装柱宽度：≥ 17.8" / 451 mm B. 面板宽度：≥ 19.1" / 485 mm C. 安装柱深度：27.1"~39.1" / 688.5~993 mm D. 两根机架柱之间的距离（机架方孔中心到中心的测量）为 18.3" / 465 mm E: 重量：3.7 (kg)	2. 该导轨套件仅兼容 9.5 mm x 9.5 mm 方孔服务器机架。

短导轨套件 | Rail-S02
1. 机架尺寸 A. 安装立柱宽度：≥ 17.8 英寸 / 451 毫米 B. 面板宽度：≥ 19.1 英寸 / 485 毫米 C. 安装立柱深度：5 英寸 ~ 16.3 英寸 / 126 ~ 415 毫米 D. 两个机架立柱之间的距离（机架方孔中心到中心的测量）为 18.3 英寸 / 465 毫米 E. 尺寸（长 x 宽 x 高）：21.26 x 4.33 x 2.76（英寸） F. 重量：1.62（千克）	2. 兼容 9.5 毫米 x 9.5 毫米方孔或 7.1 毫米直径圆孔的服务器机架。

标准导轨套件 | Rail-A02-90
1. 机架尺寸 A. 安装立柱宽度：≥ 17.8 英寸 / 451 毫米 B. 面板宽度：≥ 19.1 英寸 / 485 毫米 C. 安装立柱深度：22.8 英寸 ~ 34.3 英寸 / 578.6 ~ 871.5 毫米 D. 两个机架立柱之间的距离（机架方孔中心到中心的测量）为 18.3 英寸 / 465 毫米	2. 该机架套件仅兼容 9.5 毫米 x 9.5 毫米方孔服务器机架。

标准导轨套件 | Rail-A03-57
1. 机架尺寸 A. 安装柱宽度：≥ 17.8 英寸 / 451 毫米 B. 面板宽度：≥ 19.1 英寸 / 485 毫米 C. 安装柱深度：22.8 英寸 ~ 34.4 英寸 / 579.1 ~ 873.5 毫米 D. 两个机架柱之间的距离（机架方孔中心到中心的测量）为 18.3 英寸 / 465 毫米	2. 该机架套件仅兼容 9.5 mm x 9.5 mm 方孔服务器机架。

标准导轨套件 | Rail-B02
1. 机架尺寸 A. 安装柱宽度：≥ 17.8 英寸 / 451 毫米 B. 面板宽度：≥ 19.1 英寸 / 485 毫米 C. 安装柱深度：18 英寸 ~ 32 英寸 / 443 ~ 815 毫米 D. 两个机架柱之间的距离（机架方孔中心到中心的测量）为 18.3 英寸 / 465 毫米 E. 尺寸（长 x 宽 x 高）：29.06 x 3.94 x 2.76（英寸） F. 重量：2.48（千克）	2. 兼容 9.5 mm x 9.5 mm 方孔或 7.1 mm 直径圆孔的服务器机架。 3. RAIL-B02 支持机架安装深度（指前后安装柱之间的距离）范围为 443 mm 至 815 mm。请注意，此处指的是前后安装柱之间的距离，而非机架的标称深度——标称为“450 mm 深”的机架，其前后柱间距不一定为 450 mm。 4. 若需安装在较小支持柱间距 443 mm 的机架中，请先将两颗导轨长度固定螺丝移至后方调节孔。与上述深度说明一致，此处指的是前后安装柱之间的距离，而非机架的标称深度。 5. 当导轨调节至较短长度时，后部导轨组件可能会超出后安装柱。这属于正常现象，不影响导轨功能、承重能力或产品可靠性。例如，当 RAIL-B02 安装在标称深度为 450 mm 的机架时，后部组件通常会至少突出 10–12 cm。 6. 安装前，请确保机架后方有足够空间，以容纳超出后安装柱的导轨组件。 7. 对于浅机架场景，如果目标 NAS 或 JBOD 机型支持 RAIL-S02 短导轨套件，建议优先考虑使用 RAIL-S02。对于标称深度小于 450 mm 的机架，应使用 RAIL-S02。

标准导轨套件 | Rail-E02
1. 机架尺寸 A. 安装立柱宽度：≥ 17.8 英寸 / 451 mm B. 面板宽度：≥ 19.1 英寸 / 485 mm C. 安装立柱深度：24"~ 36" / 609.6 ~ 914.4 mm D. 两根机架立柱之间的距离（机架方孔中心到中心的测量）为 18.3 英寸 / 465 mm	2. 机架套件兼容 9.5 mm x 9.5 mm 圆孔和方孔机架。

标准导轨套件 | Rail-E03
1. 机架尺寸 A. 安装立柱宽度：≥ 17.8 英寸 / 451 mm B. 面板宽度：≥ 19.1 英寸 / 485 mm C. 安装立柱深度：24"~ 36" / 609.6 ~ 914.4 mm D. 两根机架立柱之间的距离（机架方孔中心到中心的测量）为 18.3 英寸 / 465 mm	2. 机架套件兼容 9.5 mm x 9.5 mm 圆孔和方孔机架。

标准导轨套件 | Rail-C01（旧款）
1. 机架尺寸 A. 安装柱宽度：≥ 17.8 英寸 / 451 毫米 B. 面板宽度：≥ 19.1 英寸 / 485 毫米 C. 安装柱深度：28.8 英寸 ~ 34.9 英寸 / 731 ~ 886 毫米 D. 两个机架柱之间的距离（机架方孔中心到中心的测量）为 18.3 英寸 / 465 毫米	2. 机架套件仅兼容 9.5 毫米 x 9.5 毫米方孔服务器机架。

查看适用 NAS 机种
