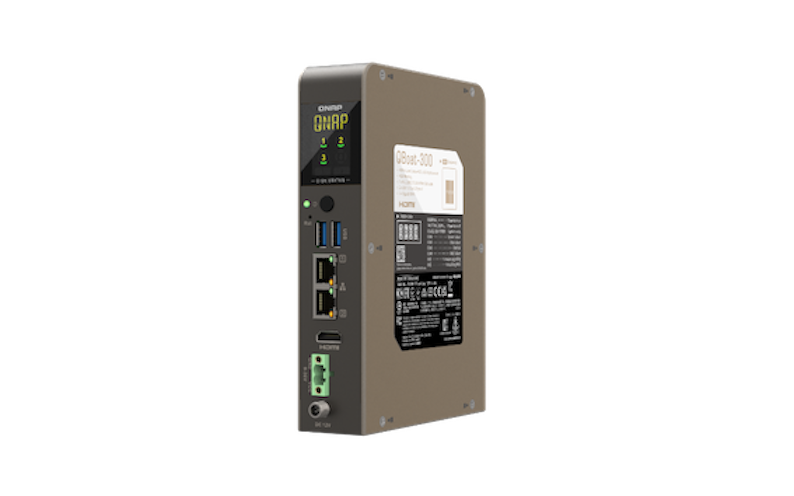

QBoat-300

面向 24/ 7 生产线的工业级边缘数据中枢

QBoat-300

特色

QBoat-300 是一款为工业 4.0 边缘计算设计的 NAS。配备四核工业级宽温处理器与无风扇散热机制，搭载 3 个 M.2 NVMe SSD 插槽，无风扇设计即使在严苛环境下也能保障高性能数据稳定接入。为 MES 系统提供灵活的缓冲中枢。

宽温处理器
配备工业级宽温处理器，专为极端温度环境和长期稳定运行而设计。
无风扇散热机制
全金属无风扇设计，有效减少灰尘积聚并防止机械故障，较为适用于恶劣工业环境。
DIN 导轨工业设计
标准 DIN 导轨安装接口，垂直安装设计，较大化自动化控制柜的空间利用率。
高性能存储
内置 3 个 M.2 NVMe SSD 插槽，提供强大缓存能力，突破边缘数据处理瓶颈。
生产连续性
作为关键网络中继层与缓冲区，在网络波动或高峰负载期间保障生产线持续运行。
宽压电源输入
支持 9 -36V DC 接线端子，具备工业级电源保护，并可选配宽压变压器。

为您的工业 4.0 边缘中枢打造的坚固硬件

探索 QBoat-300 强大工业级设计细节，专为严苛边缘计算环境打造。

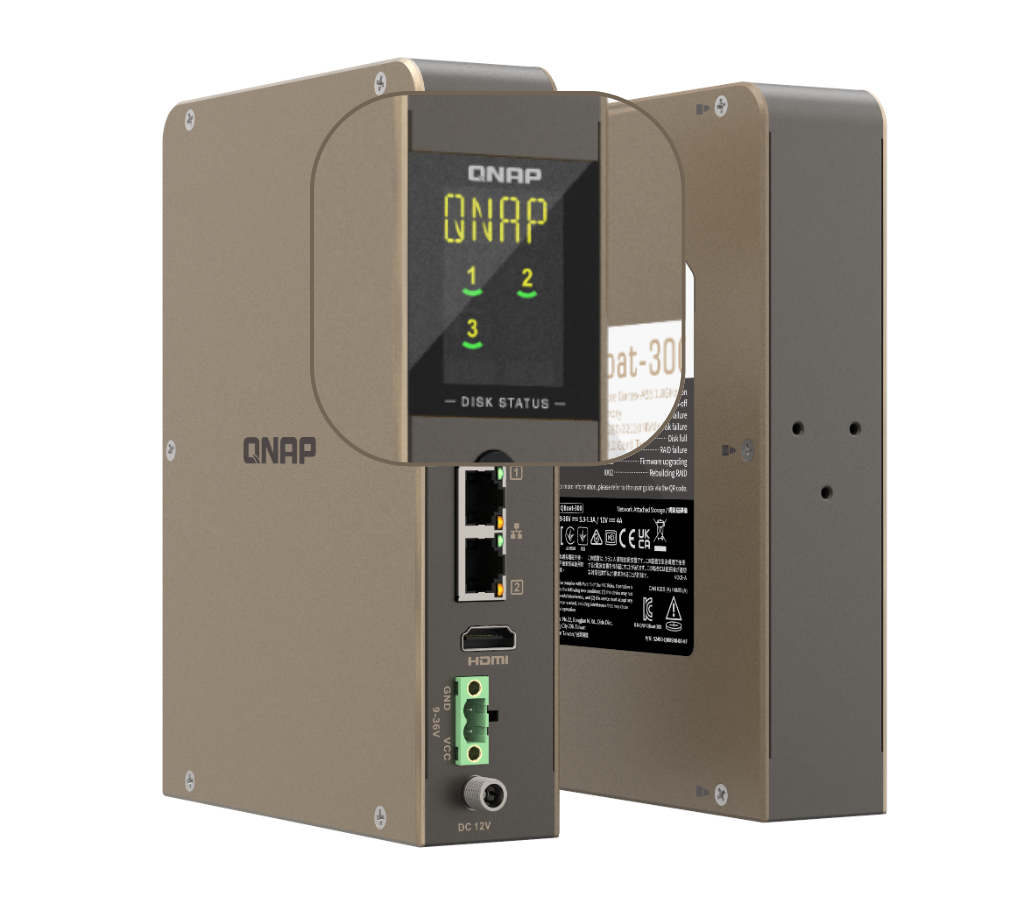

前置 LCD 面板

实时显示系统状态，包括磁盘状态与系统警报，便于现场一目了然的维护。

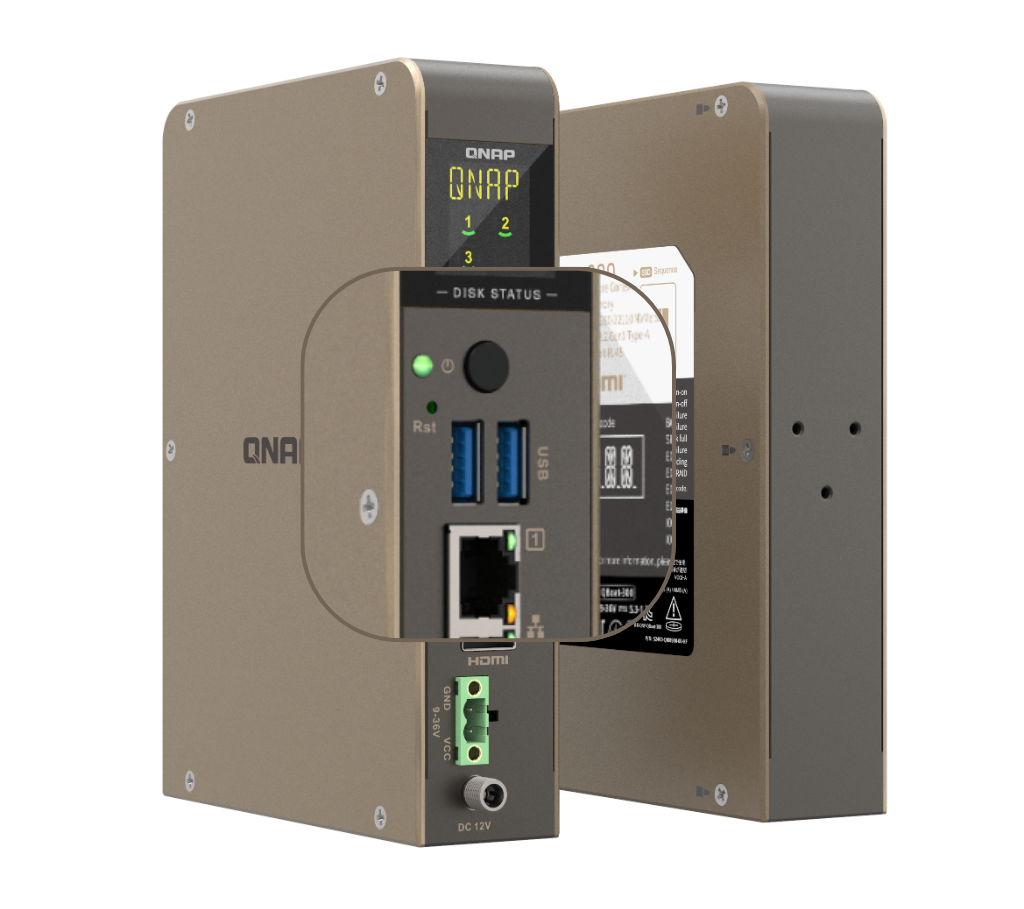

USB 3.2 端口

配备 2 个 USB 3.2 Gen 1 高速扩展接口，可灵活连接工业相机或各类传感器。

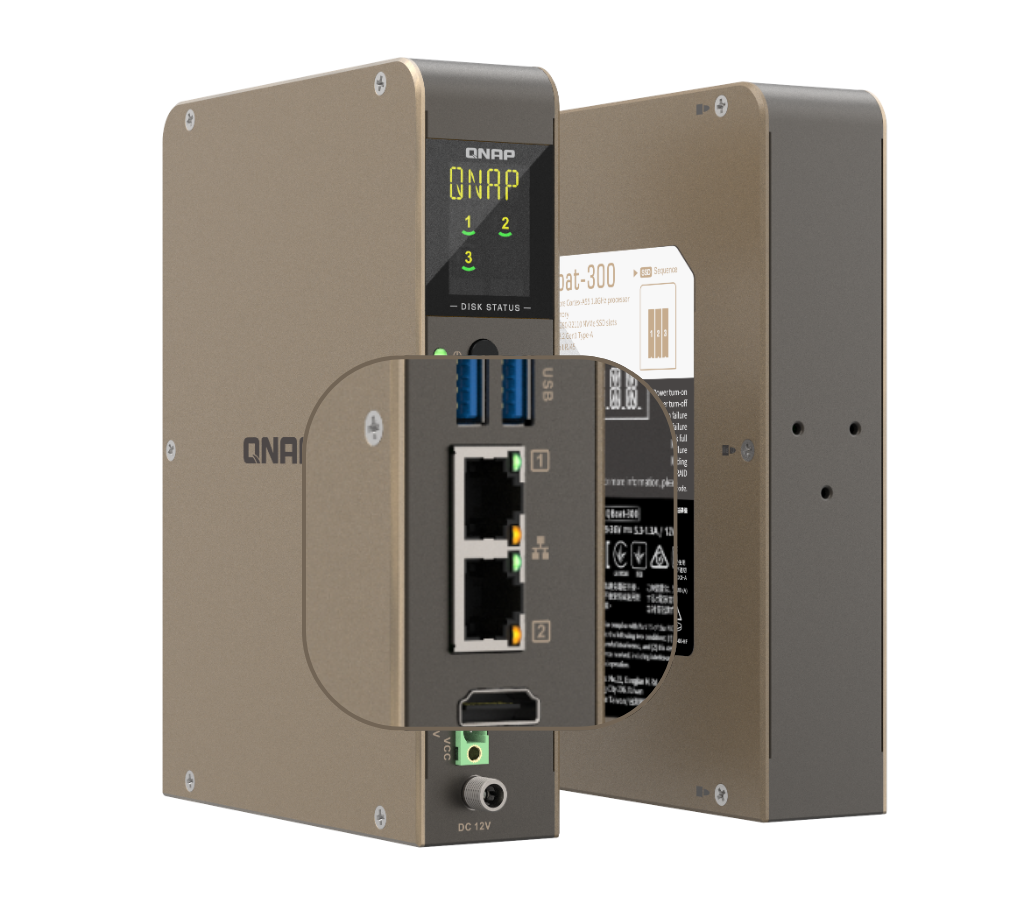

双以太 LAN 端口

支持双网冗余与链路聚合，保障产线数据传输的稳定与连续。

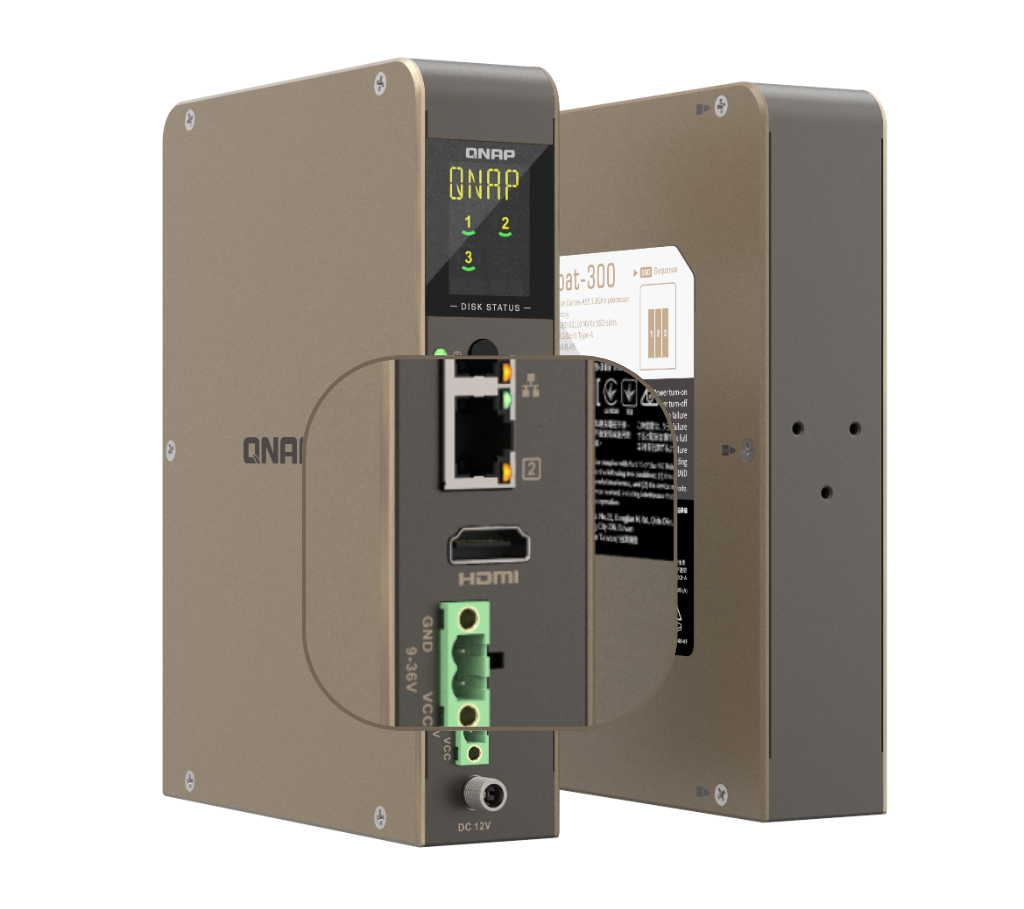

HDMI™ 4K 输出

支持 4K 视频输出与硬件视频解码，适用于实时 AOI 缺陷检测监控显示。

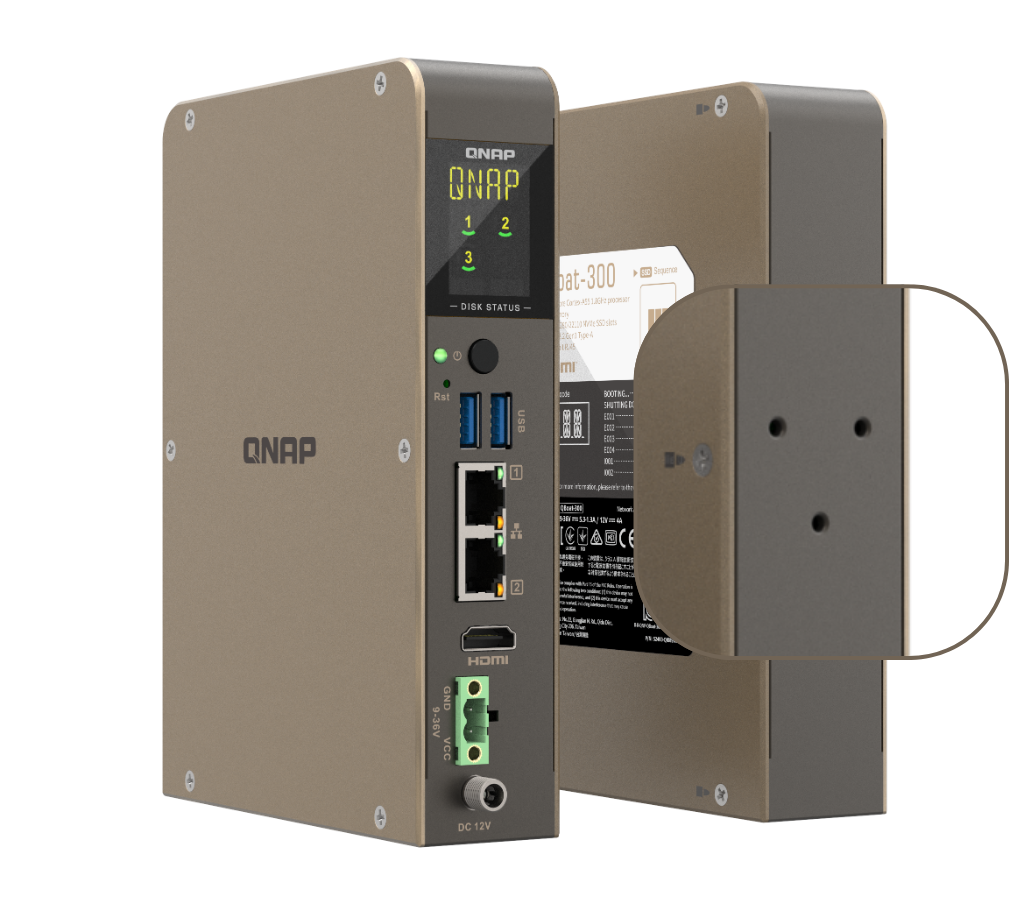

DIN 导轨安装支架

支持标准 35mm 工业 DIN 导轨安装，垂直安装设计，大幅节省控制柜内部宝贵空间。

数据可视化：从边缘到车间的直观现场监控

QBoat-300 的前置 4 位数显示屏和专用 SSD 指示灯可直接在设备上显示实时状态，无需登录系统。

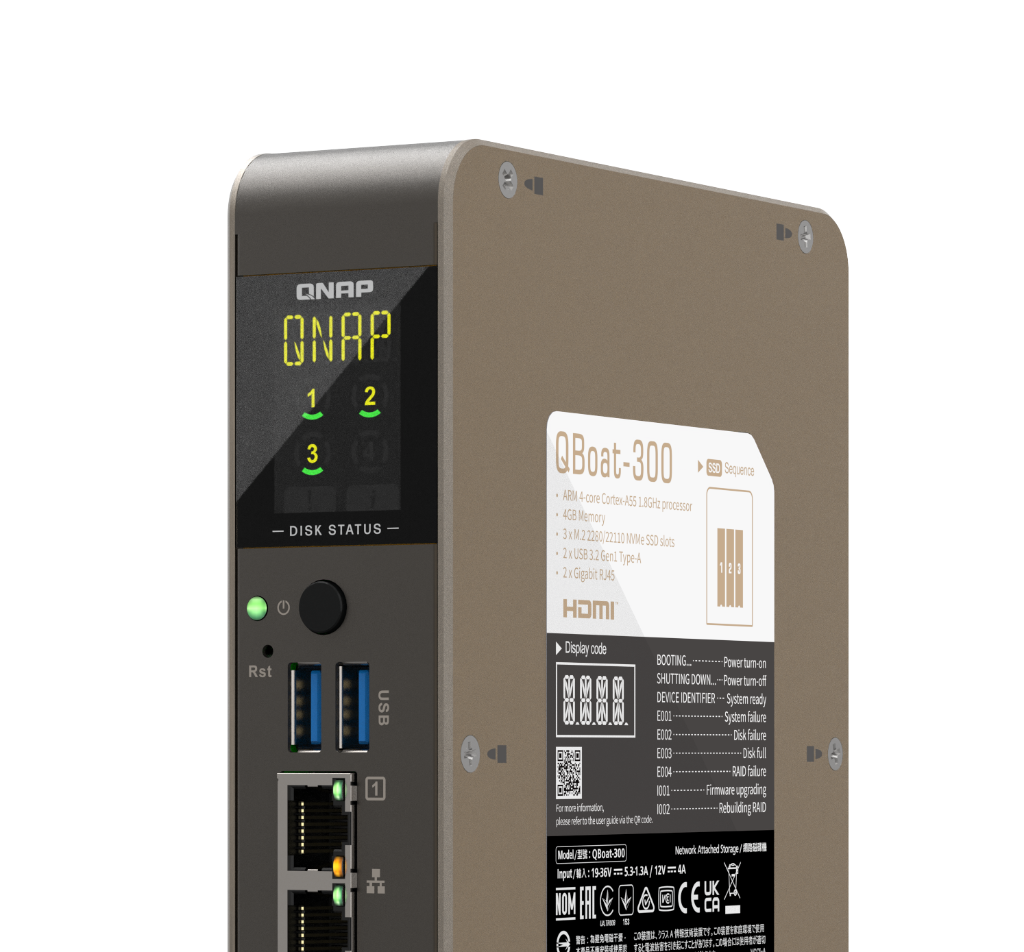

零误差现场节点识别
通过可自定义的 4 位数设备 ID（如 A035），技术人员可更精准快速定位目标节点，深入消除大规模部署维护中的人工识别错误。
预测性系统诊断与警报
设备可即时报告状态码——当磁盘满或出现网络异常时，根本原因会直接显示，大幅缩短平均修复时间（MTTR），提升运维效率。
关键存储健康监测
面板集成了专用 SSD 指示灯，可一目了然查看 M.2 存储状态。现场人员无需登录系统，即可直接从设备读取磁盘健康状况及故障风险。

突破环境极限：工业级宽温运行，支持 -20°C 至 70°C

与普通商用设备不同，QBoat-300 专为严苛环境打造，具备出色的热平衡设计，可在 -20°C 至 70°C（-4°F ~ 158°F）范围内稳定运行。无论部署在寒冷地区的户外监控站，还是高温密封的工业控制柜，边缘计算任务都能持续进行。

注意：设备随附的型号为 PWR-ADAPTER-48W-01 的电源适配器，仅适用于环境温度 -10°C 至 55°C 范围内运行。
如需在高于 55°C 的环境温度下运行设备，必须更换为 PWR-ADAPTER-96W-A02 （选配）。

被动散热设计：有效隔绝灰尘与噪音

QBoat-300 采用全铝合金外壳进行导热。无风扇设计不仅实现了静音运行，还能防止工厂环境中的金属粉尘、油雾或腐蚀性气体被吸入设备内部。

无运动部件，零机械磨损，有助于提升长期可靠性
防止灰尘、油雾和腐蚀性气体进入设备
大幅降低硬件损坏风险，适合在严苛生产线环境下长期部署
维护需求极低，有助于降低 TCO（总拥有成本）

高速缓存与缓冲：3 个 M.2 NVMe SSD 插槽

内置 3 个 M.2 插槽，支持 PCIe Gen 3 高速传输及 22110/2280 规格。作为智能工厂的数据枢纽，为 AOI 视觉检测等高吞吐量应用提供实时图像缓存。

3 个 M.2 2280/22110 NVMe 插槽（2 个 PCIe Gen 3 x1，1 个 PCIe Gen 2 x1）
为 AOI 图像数据与传感器数据流提供高速缓存
确保数据在回传云端前获得高效预处理
准系统配置支持灵活的 SSD 部署

NVMe 加速

高性能边缘计算，搭载 SSD 缓存加速

QBoat-300 配备高性能四核处理器、4 GB 内存，并支持硬件加密引擎。内建 3 个 M.2 NVMe SSD 插槽，建议搭配工业级宽温 SSD，实现全闪高速度稳定访问表现，大幅提升 IOPS，满足高强度访问应用需求。

传输性能

	读取	写入
Windows 文件传输（2 x 1 GbE）	181 MB/s	181 MB/s
随机访问性能（2 x 1 GbE，iSCSI RR/RW-4K）	36,782 IOPS	24,108 IOPS

测试环境

NAS：QBoat-300

CPU：四核 ARM Cortex-A55（1.8 GHz）

内存：4 GB

操作系统：QTS 5.2.8

硬盘：3 x Exascend 960GB PCIe SSD（RAID 5）

网络：内建 1GbE x 2

客户端 PC

Windows Server 2019（性能模式），Intel Xeon W1250 3.3GHz，内存：32GB

QNAP 实验室测试，实际结果可能因环境不同而有所差异。

智能工厂

理想应用场景：智能工厂 MES 数据缓存

QBoat-300 作为 MES（制造执行系统）的缓存枢纽。通过与前端设备的紧密集成，可实时处理并临时存储生产数据。

终端设备

AOI / PLC

100% 原始数据

→

过滤 90% 冗余数据

边缘计算

QBoat-300

高速缓存 + 过滤

→

中央服务器 / 云端

仅传输 10% 关键数据

优势一：现场数据决策

集成 AOI、PLC 及传感器设备，统一实时采集与处理生产数据。仅将“关键事件”和“必要信息”发送至后端系统，有效降低网络、MES 及云端负载。

优势二：现场缓存，安全传输

防止突发流量高峰影响生产运作。大量卷图片及实时数据先在产线本地缓存，后于离峰时段自动同步至总部或云端，确保生产记录完整保存。

优势三：稳定兼具灵活

采用工业级宽温芯片及 3 个 M.2 SSD 插槽，具备强大数据缓存能力，即使在繁忙的工业 4.0 产线上也能保障数据持续流转。

探索 QBoat-300 的实用集成能力

QBoat-300 可无缝集成到多种工业环境中，从 AOI 光学检测到智能物流及控制柜部署，全面满足产线需求。

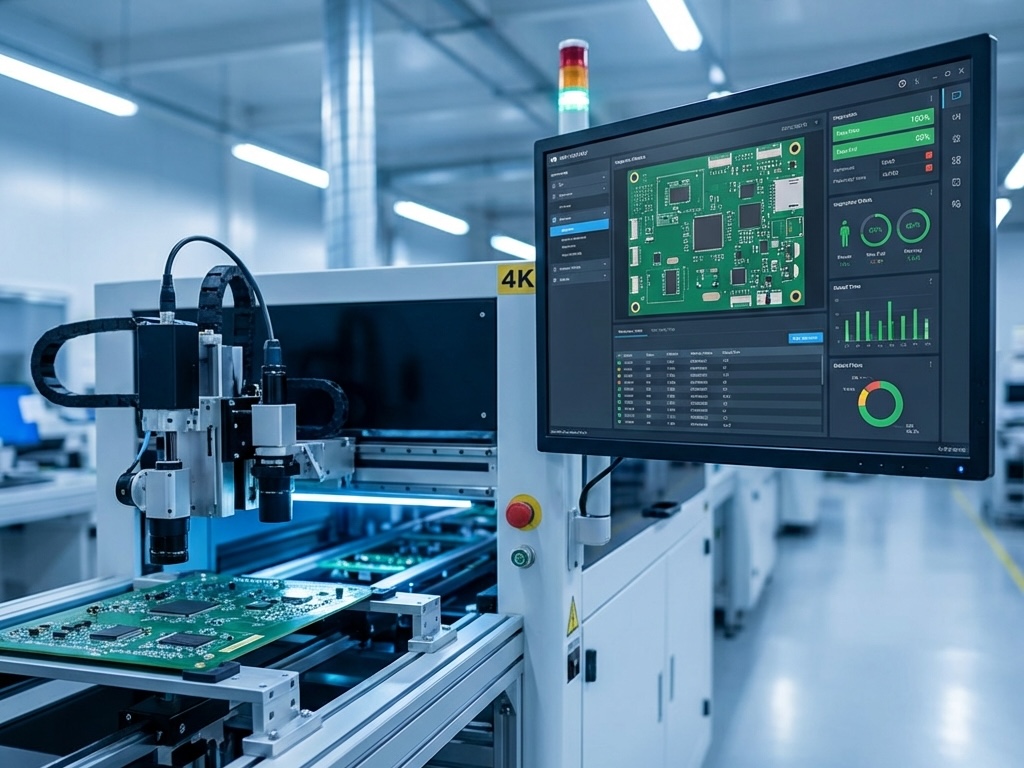

AOI 自动光学检测
通过 HDMI™ 4K 输出实现产线图像实时监控，结合工业级宽温处理器进行边缘 AI 计算，更精准识别产品缺陷。可连接 AOI 系统，对生产图像进行缓存与预处理后上传云端。

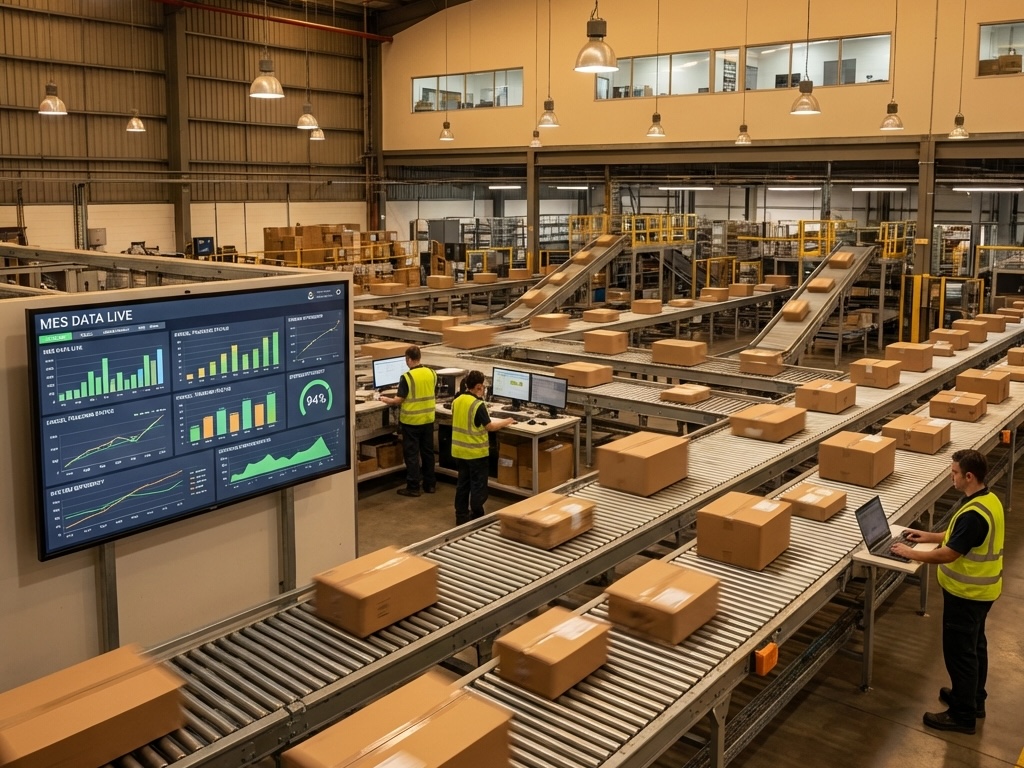

智能物流与仓储管理
利用双千兆以太网连接多台条码读取器，作为 MES 数据缓冲枢纽，即使在高峰负载下也能保障数据流稳定。支持仓储管理集成与库存实时同步。

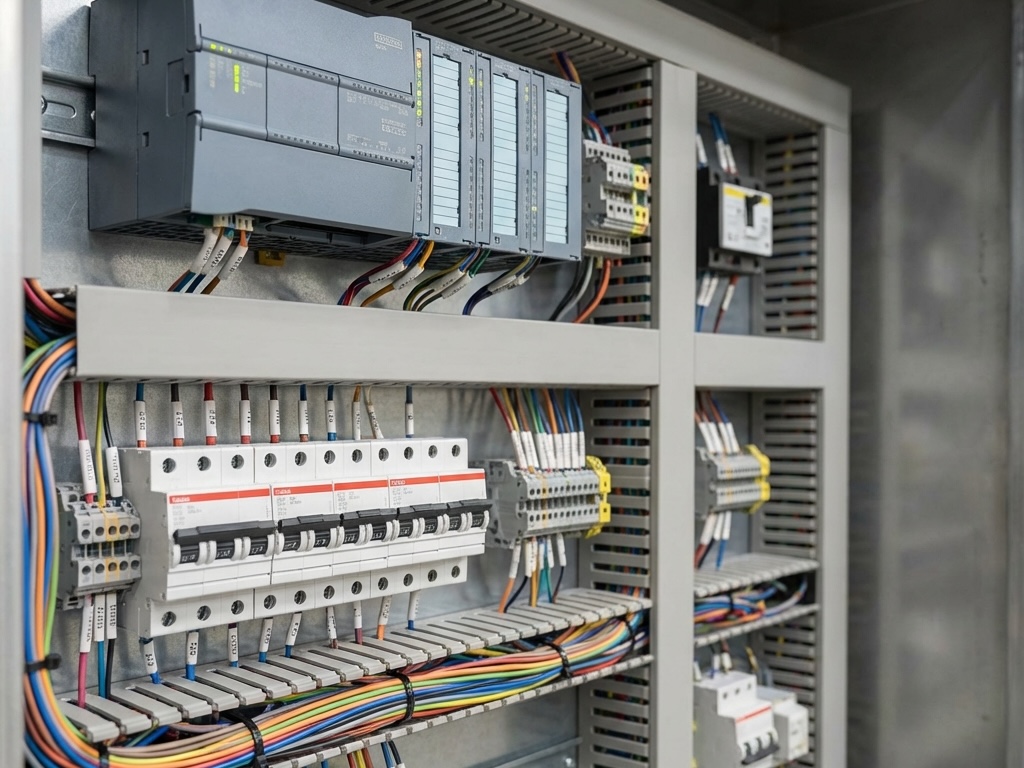

自动化控制柜集成
支持 9 -36V 宽压输入及标准 DIN 导轨安装。即使部署在电源不稳定的控制柜中，也可全天候采集终端数据。适用于 PLC 数据采集及 SCADA 系统集成。
