TL-R6020Sep-RP
4U 60 盘位 SAS/SATA 存储扩展方案，单机箱支持 1PB 有效容量
TL-R6020Sep-RP SAS/SATA 存储扩展机箱采用 60 盘位、4U 高密度设计，是 QNAP NAS 的理想 PB 级存储扩展解决方案。配备四个高速 Mini-SAS HD (SFF-8644) 接口，支持 SAS 12Gbps 传输和 Broadcom® SAS 数据 Bolt™ 带宽优化技术。Mini-SAS 双路径冗余设计，即使一根扩展线缆故障，系统仍可正常运行。支持多达四台级联，适用于监控视频存档、大数据存储、多媒体图像存储等冷存储应用场景。
1. NAS 需使用 QuTS hero 版本 h5.2.0（或更高）。无内置 SAS 接口的机型需搭配 QXP PCIe SAS 扩展卡。查看兼容的 PCIe SAS 接口卡
2. 随货附带 RAIL-H01 导轨套件，支持安装于符合 ANSI/EIA-RS-310-D 标准的任意 19 英寸机柜。
每台机箱 PB 级容量
紧凑的 4U 机箱可安装多达 60 个 SAS/SATA 硬盘，实现超过 1PB 的有效容量。
注：需搭配 24TB（或更大）硬盘，实际容量取决于 RAID 配置。可扩展至 4 台，支持 240 个硬盘
较多可扩展至 4 台，总计可安装 240 个硬盘，可根据业务增长灵活扩容，满足海量数据或备份文件的存储需求。
灵活的端口配置
通过启用多路径或链路聚合，数据在 NAS 与 SAS 存储设备之间的传输变得更快、更稳定。
QuTS hero 系统支持
采用 ZFS 文件系统，提供多层次的数据保护机制，以及包括实时压缩和去重在内的多种先进存储服务，充分释放 PB 级容量潜力。
DataBolt 带宽优化
支持 Broadcom® SAS 数据 Bolt™带宽优化，将两路 6Gb/ s 传输聚合为单路 12Gb/ s 数据流，实现 12Gb/s SAS 高速传输性能。
便于维护和管理的设计
冷却风扇和电源支持热插拔，并针对 1000mm 深机架式服务器机柜进行了优化。产品出厂时已预装导轨，并可选配线缆管理套件。
4U 空间可容纳六十个硬盘
TL-R6020Sep-RP 提供六十个 3.5 英寸 SAS/SATA HDD 插槽，在单一机箱内实现 PB 级大容量存储。QNAP NAS 通过存储 & Snapshot Manager 应用程序，实现对已连接 TL-R6020Sep-RP 存储空间的灵活管理。
单台设备可用空间高达
1 PB
仅需添加一台机箱即可将有效容量扩展至 PB 级
TL-R6020Sep-RP 单机箱有效容量为 1PB，能够满足长期高清数字监控的容量需求。
1. 预计码率为 1080P H.264 的 2Mbps 和 4K H.265 的 4Mbps。
2. 可用的存储容量是通过在 RAID 60 下使用六十块 24TB 的 HDD，并预留 10% 过度配置计算得出。
灵活级联较多可扩展至 4 个 JBODs，可将可用存储容量扩展至 4PB
TL-R6020Sep-RP 配备四个 12Gb/s SAS 3.0 SFF-8644 SAS 宽端口，可通过 SAS 扩展卡连接至 NAS 主机。较多可级联四台 TL-R6020Sep-RP，为您的 NAS 扩展 240 个硬盘，实现高达 4PB 的存储空间。NAS 主机支持多路径冗余技术，保障数据传输与访问顺畅，系统服务持续不中断。
建议使用 QXP-1630S-3816 PCIe 4.0 四端口外置 SAS 12Gb/s 存储扩展卡。
多样化的 JBOD 连接方式提升整体性能
TL-R6020Sep-RP 不仅支持菊花链连接。通过在 NAS 中安装更多 SAS 存储扩展卡，可减少单集群 TL-R6020Sep-RP 驱动器数量，提升整体性能。TL-R6020Sep-RP 还可通过增加两台设备扩展现有 QNAP TL SAS JBOD，将现有存储容量扩展至 PB 级。
精简机架空间，降低重量和能耗
TL-R6020Sep-RP 仅占用 4U 空间，可容纳六十个硬盘，大幅减少机架空间占用、能耗和重量。标配 RAIL-H01 导轨套件，并可选配线缆管理套件，释放的空间便于整理复杂布线，从而降低长期维护成本。
可通过前面板监控每个硬盘
TL-R6020Sep-RP 在前面板配备了六十个硬盘状态指示灯（蓝色和红色），无需将系统从机架中取出或打开顶盖即可访问驱动器托盘。抽拉式标签也可作为机架标签，便于识别和管理每台 TL-R6020Sep-RP。
便于维护和管理的机械设计
TL-R6020Sep-RP 采用易于更换的驱动器托盘和系统散热风扇。六个 120mm x 120mm 风扇确保系统具备充足的气流散热。机箱深度仅为 750mm，便于部署在深度达 1M 的机架中，降低安装难度。
QuTS hero 的 ZFS 文件系统较为适合 PB 级存储
基于 ZFS 文件系统构建，QuTS hero 提供高可靠性的存储解决方案。通过连接 TL-R6020Sep-RP JBODs，容量可扩展至 PB 级，满足数据 存储快速增长的需求，同时保护关键业务数据。
ZFS 具备自我修复能力，可防止静默数据损坏，对所有数据块进行校验和验证，并自动修复错误块。如果因硬件故障（如线缆损坏）、驱动错误或 meta 数据错误导致静态数据损坏，下次读取该块时会检测到校验和不一致并自动修复数据。此维护措施有助于保障数据的完整性和更贴合性，对于 PB 级数据至关重要。
兼容 PCIe SAS 接口卡
| 型号 |
 QXP-1630S-3816 |
 QXP-830S-3808 |
 QXP-820S-B3408 |
| SAS IOC | Broadcom SAS3816 三模 | Broadcom SAS3808 三模 | Broadcom SAS3408 三模 |
| 端口 | 4 个宽端口（每端口 4 路 SAS 12Gbps 信号） | 2 个宽端口（每端口 4 路 SAS 12Gbps 信号） | 2 个宽端口（每端口 4 路 SAS 12Gbps 信号） |
| 接口 | PCIe 第 4 代 x8 | PCIe 第 4 代 x8 | PCIe 第 3 代 x8 |
推荐全闪存 NAS
 QuTS hero TDS-h2489FU R2
|
 QuTS hero TS-h2490FU
|

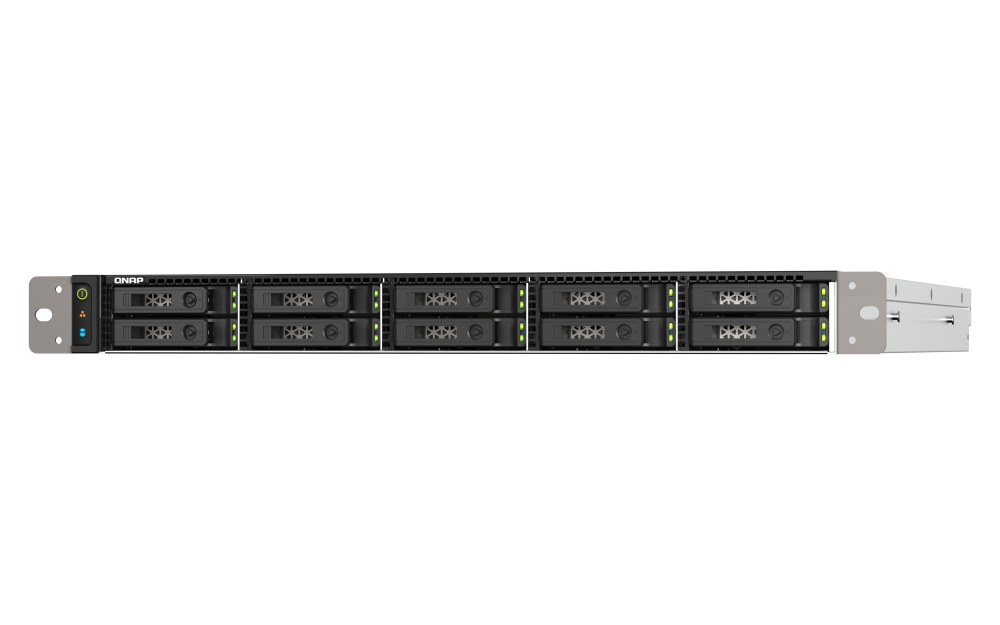

 QuTS hero TS-h1090FU
|
|---|---|---|
|
• 24 盘位 U.2 NVMe 全闪存 NAS • 双英特尔® 至强® Silver 处理器（16 / 32 核心） • 4 x 2.5GbE，2 x 25GbE，4 x PCIe 第 4 代插槽 |
• 24 盘位 U.2 NVMe 全闪存 NAS • AMD EPYC™ 7002 系列处理器 • 高达 661K / 245K iSCSI 4K 随机读 / 写 IOPS |
• 10 盘位 U.2 NVMe 全闪存 NAS • AMD EPYC™ 7002 系列处理器 • 2 x 2.5GbE，2 x 25GbE，2 x PCIe 第 4 代插槽 |
选购配件
-
CAB-SAS05M-8644
Mini SAS external cable (SFF-8644 to SFF-8644), 0.5 m
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.15 (kg)
-
CAB-SAS10M-8644
Mini SAS external cable (SFF-8644 to SFF-8644), 1.0 m
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.15 (kg)
-
CAB-SAS20M-8644
Mini SAS external cable (SFF-8644 to SFF-8644), 2M
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.24 (kg)
-
CAB-SAS30M-8644
Mini SAS external cable (SFF-8644 to SFF-8644), 3.0 m
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.30 (kg)
