如何在托管交换机上启用循环保护？
最后修订日期:
2023-01-04
适用产品
- QSW-M408-2C
- QSW-M408-4C
- QSW-M408S
- QSW-M1208-8C
- QSW-M1204-4C
- QSW-M804-4C
- QSW-IM1200-8C
概述
循环保护功能可以检测并避免第 2 层中形成网络回路，形成网络回路时，网络有多条从同一源设备到同一目标设备的活动数据路径。这会导致信息重复传输，从而造成网络性能下降。
在端口上启用循环保护时，系统通过拦截端口来阻止重复数据在数据路径中传输。当检测到循环时，端口可在特定的期间内关闭，该期间可由用户指定。
图 a：来自起始交换机的流量不会在目标处自动终止，从而形成网络回路。
图 b：在起始交换机上启用循环保护后，入站流量会在指定的时间间隔内关闭。
| 图标 | 描述 |
|---|---|
 | 网络回路的起源 |
 | 检测到网络回路 |
 | 启用循环保护后网络回路被阻止 |
 | 常规数据路径 |
QSS 的早期版本（版本 1.2.0 及更早版本）不支持循环保护功能。为避免网络中形成网络回路，QSS 版本 1.3.0 和更高版本中已集成循环保护功能。
步骤
注意
- 确保将托管交换机更新到版本 1.3.0（或更高版本）。
- 默认情况下，循环保护设置在交换机上处于禁用状态。
- 确保先在交换机上禁用 RSTP。RSTP 和循环保护无法同时在交换机上运行。
- 登录 QSS。

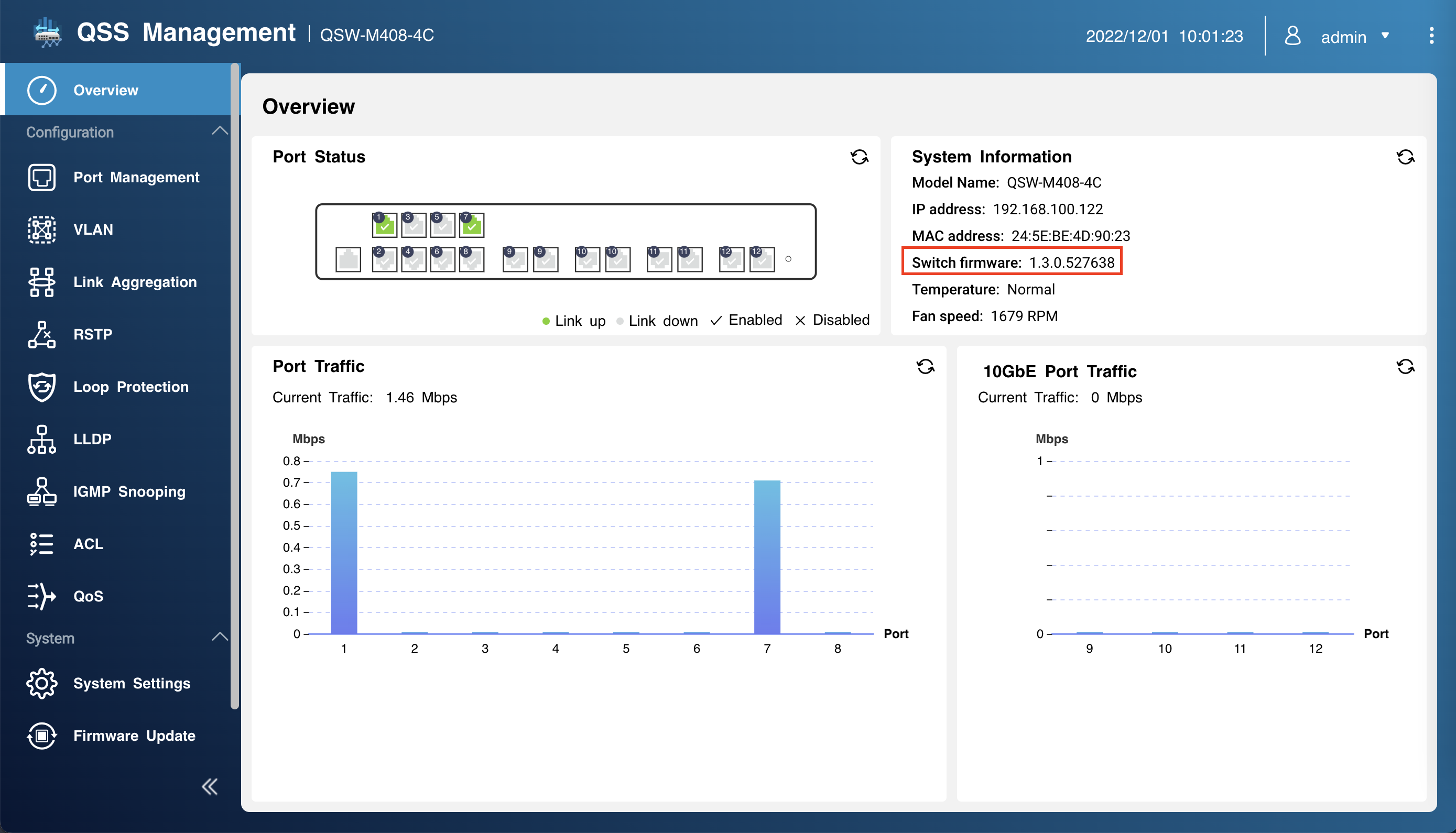

- 验证固件已更新到版本 1.3.0 或更高版本。

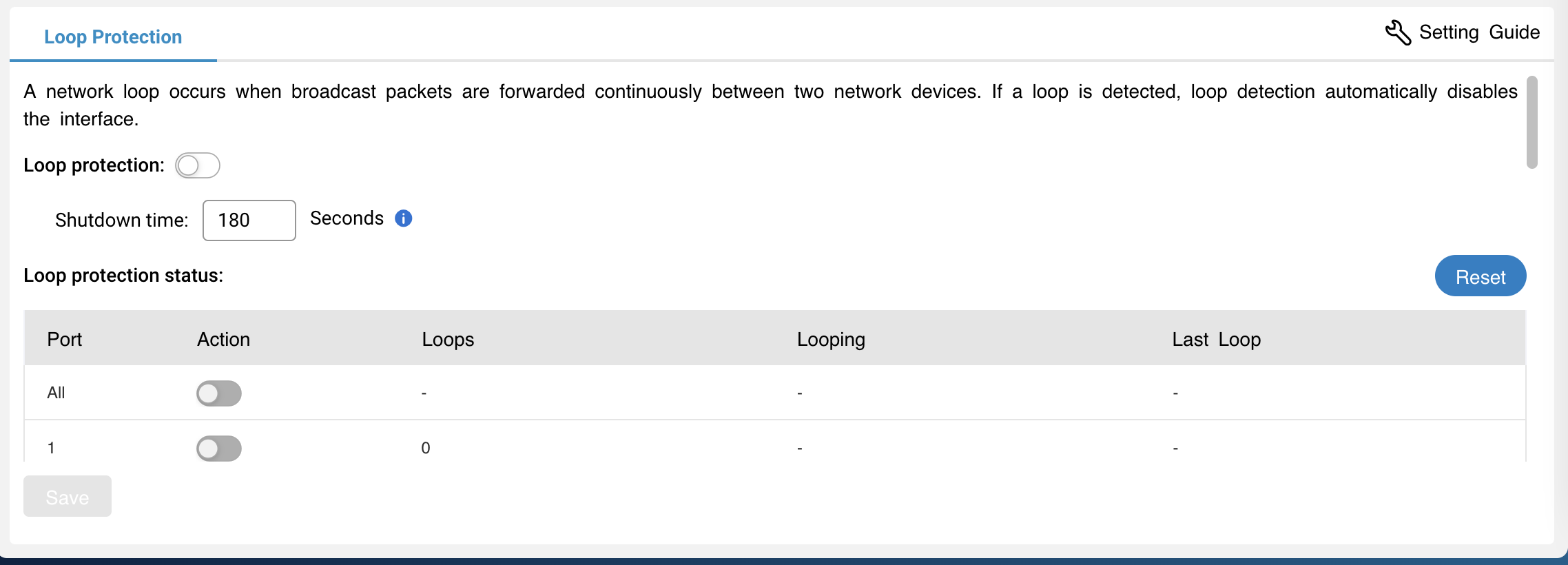

- 转到“Configuration”（配置）>“Loop Protection”（循环保护）。
- 单击
以启用循环保护。 - 指定介于 0 到 604800 秒（168 小时或 7 天）之间的关机时间。注意
- 使用此设置可在检测到网络回路时，在指定的期间内拦截端口。输入 0 将在接口上无限期启用循环保护。
- 可以在单个端口上启用循环保护。调试网络时，也可以监控每个端口的循环保护统计数据。
- 默认关机时间间隔为 180 秒（3 分钟）。
- 进行循环检测时，交换机上的系统状态 LED 闪烁红色（QSW-M408 交换机为琥珀色）。
- 可选：单击 在单个端口上启用循环保护。
- 单击“Save”（保存）。
QSS 即会保存并应用循环保护设置。
