QuRouter 中的多个 WAN 连接 - WAN 故障转移和负载平衡策略
最后修订日期:
2025-07-01
适用产品
硬件
- QHora-301W
- QHora-321
- QHora-322
软件
- QuRouter 2.5.0 或更高版本
多个 WAN 连接的概览
多 WAN 功能使路由器能够同时管理多个 WAN（广域网）接口，这些接口通常来自不同的 Internet 服务提供商 (ISP)。此功能对于通过冗余和智能流量分配来提高网络可靠性和优化性能至关重要。
QuRouter 支持涉及多个 WAN 接口的配置，包括连接数超过两个的设置。这使其适用于高可用性环境。对于更小规模的部署，例如 SMB 或家庭办公室，完全支持双 WAN 配置。
多 WAN 架构
QuRouter 利用按层级分层的系统来配置多个 WAN 连接：
- 层级别：WAN 接口分为第 1 层和第 2 层。
- 活动层: 系统优先处理第 1 层 WAN。如果所有第 1 层连接均失败，系统会转换到第 2 层接口以保持连接。注意默认情况下，所有 WAN 接口均分配给第 1 层。
WAN 故障转移和故障回复
QuRouter 的故障转移和故障回复机制设计用于在不利条件下保持网络连接：
- 故障转移：如果第 1 层中的所有 WAN 接口都发生故障，系统会自动切换到第 2 层 WAN。这种无缝转换减轻了因 ISP 停机或网络不稳定而造成服务中断的风险。
- 故障回复：当第 1 层 WAN 接口恢复连接时，在启用了 WAN 故障回复的情况下，系统可以自动恢复到第 1 层。
正常故障回复
新会话在第 1 层 WAN 上启动，而活动会话在第 2 层上继续运行，直到自然终止，确保使中断次数降到最低。
使用案例示例
通常通过备选 ISP 来提供备用 WAN 连接，以消除单点故障。当主 WAN 恢复时，启用故障回复可确保网络流量自动切换回来。这样可以最大限度地减少对通常更昂贵的备用 WAN 的依赖，并在保持不间断连接的同时降低运营成本。例如，采用成本高昂的蜂窝网络备份 WAN 的企业只在发生网络中断时才使用备份 WAN。
WAN 负载平衡
WAN 负载平衡功能优化了第 1 层内多个活动 WAN 接口上的流量分配。流量分配由每个接口的用户定义权重配置来控制。
- 负载平衡算法：QuRouter 根据分配给每个 WAN 的权重比来使用基于会话的流量分配概率方法。这可确保高效利用可用带宽。
- 站点到站点 VPN 行为：站点到站点 VPN 的流量使用尽力而为算法进行管理，该算法根据实时带宽可用性动态调整，而不是遵循权重配置。
配置 WAN 故障转移和负载平衡
重要
配置 WAN 故障转移和负载平衡之前，请确保多个 WAN 接口可用且在线。这对于这些功能的正常运行至关重要，因为它们依赖多个 WAN 连接来提供冗余并有效地平衡流量。
添加更多 WAN 连接
- 登录 QuRouter。
- 转到网络 > 物理接口设置 > LAN。
- 在操作下，单击
。
此时会出现配置窗口。 - 选择 WAN 作为接口。
- 配置 WAN 设置。
有关详细信息，请参阅《QHora 路由器的 QuRouter Web 帮助》中的“配置广域网 (WAN) 接口设置”。 - 单击应用。
配置 WAN 故障转移设置
- 登录 QuRouter。

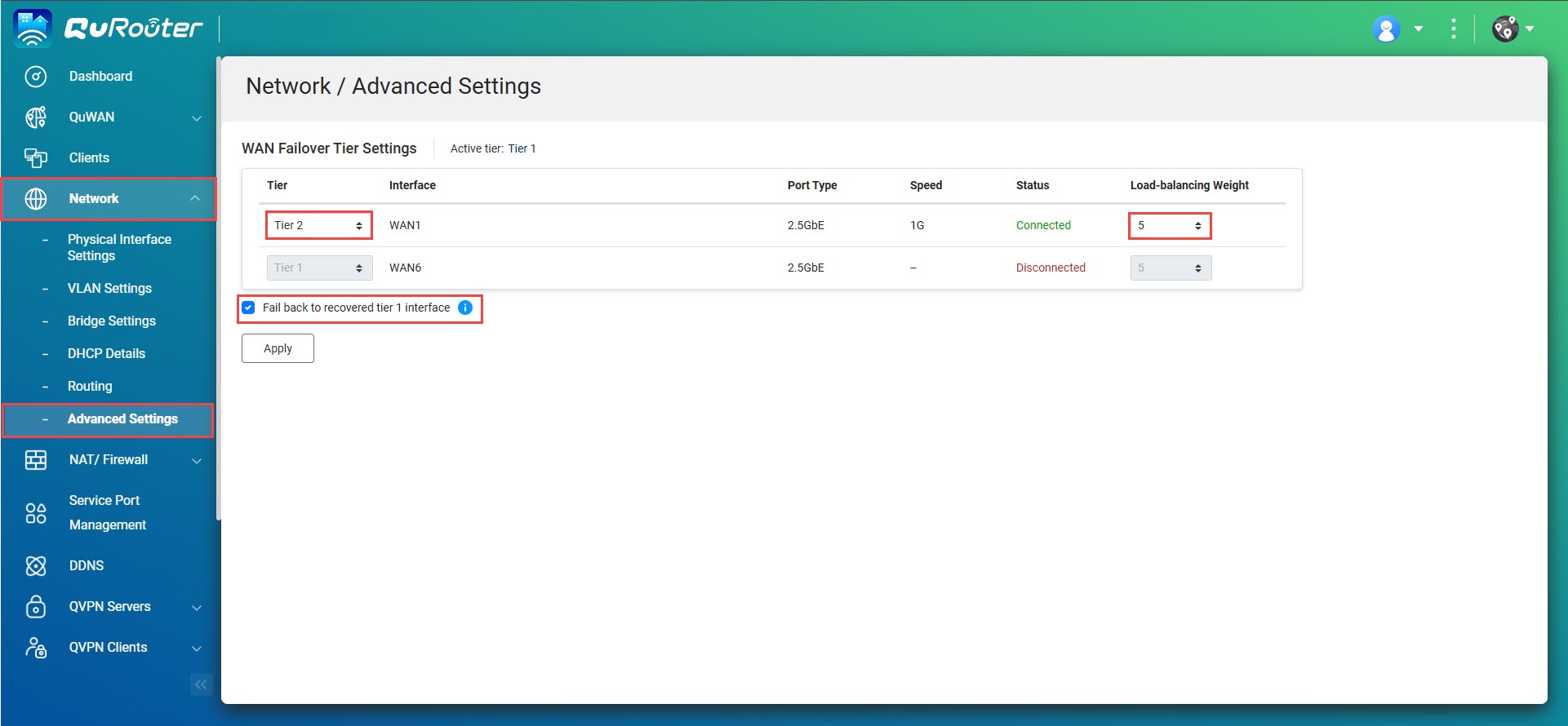

- 转到网络 > 高级设置。
此时会出现 WAN 故障转移层设置页面。
- 确定用于设置 WAN 故障转移的 WAN 接口。
- 为 WAN 故障转移选择层：提示
- 为主连接选择第 1 层，确保在正常情况下使用主连接，实现最佳性能。
- 为备用连接选择第 2 层，当所有主 WAN 连接之间的连接中断时将自动激活备用连接。
- 请为 WAN 接口设置介于 1 到 5 之间的负载平衡权重。注意权重值确定与同一层中的其他网络流量相比，接口处理的网络流量的百分比。值越大（例如 5），分配给接口的流量越多；值越小（例如 1），分配的流量越少。这样便可以根据每个接口的容量和可靠性平衡工作负载。
- 选择故障恢复到已恢复的第 1 层接口可确保在主 WAN 接口恢复时网络流量自动重定向到此接口。
- 单击应用。
有关 QuRouter 上的多个 WAN 连接的常见问题
- QuRouter 如何检测 WAN 断开连接？
系统每十秒钟执行一次定期网络诊断，具体方法是向 QNAP NCSI 服务器发送 HTTPS 请求或向默认网关发送 ICMP ping。如果连续六次的尝试均失败，WAN 接口会被标记为断开连接。
- 第 2 层 WAN 接口是否支持静态路由、DDNS 和 VPN 服务器等功能？
是，第 2 层 WAN 接口可以支持这些功能，并独立于“活动层”状态运行。
- 静态路由、DDNS 或 VPN 等功能在故障转移后是否正常运行？
这些功能与特定的 WAN 接口相关联。如果分配的 WAN 发生故障，无论活动层状态如何，相应的功能在 WAN 连接恢复之前都不会运行。
