QGD-1600P

业界首部运行 QTS 作业平台的智能终端 PoE 交换器，支持 VM 功能与 QTS 软件应用，带给您 1 加 1 大于 2 的网通体验
(提供无 PoE 的精省型机型)

QNAP QGD-1600P

是一台 PoE 交换器、同时也是一台 NAS，并由您透过软件自由定义它为一台 NVR、Router 或 AP 控制器，一部 Guardian 搞定中小型办公环境所有的网络工作，使终端装置智能化，即是企业数字转型的第一步。

高功率 PoE 以太网络供电

QGD-1600P 同时支持 IEEE 802.3bt PoE++ 及 802.3at PoE+ 高功率以太网供电标准，具备 4 接口 60 瓦及 12 接口 30 瓦 Gigabit PoE，可同时输出高达 360 瓦总电力给各式高功率 PoE 受电设备 (Powered Devices, PDs)，如：IP 摄影机、无线 AP、网络电话、LED 照明、数字广告牌等。

智慧 PoE 管理，效率化集中控管受电设备

QGD-1600P 具备 3 大智慧 PoE 管理：PoE 排程、用电优先权设定与远程重启功能，不但能帮助 IT 人员实时掌握受电设备的联机与供电状态，且能进行效率化集中控管，大幅促进绿能节电。

完整的第二层网管能力

QGD-1600P 提供完整的第二层网管能力，如：VLAN、LACP、LLDP，能将网络 IP 流量分组分群管理，让 IT 人员更有效率地监管网络状态；QGD-1600P 同时具备强大的安全功能，包括 IGMP Snooping、静态 MAC 和 QoS、网络唤醒等，适于简易配置且不需增加复杂性的部署环境。

Port Management	VLAN	Port Trunking	QoS
- Port status - Port statistics - Port configuration - Jumbo frame support - IEEE 802.3x flow control - Auto-negotiation of speed and duplex modes	- VLAN configuration - Port-based private VLAN - IEEE 802.1Q-based VLAN	- Port trunking - LACP groups	- Bandwidth control - Traffic classification
IGMP	Security	Management	Advanced Applications
- IGMP snooping v2/v3	- Access Control Lists (ACL): ACL by IP address, ACL by MAC - Static MAC address - Rate limits	- Link Layer Discovery Protocol (LLDP): LLDP remote device - interfaces: Web UI, Telnet, Command Line Interface (CLI) - SNTP, DNS, DHCP client entry	- Port mirroring - Loop protection to avoid broadcast loops - Wake-on-LAN

Switch 及 NAS 双架构、强劲效能

QGD-1600P 杰出的硬件设计，满足企业对于效率网络环境，以及数据存储与运算等应用需求。此外，QGD-1600P 更提供多元的网络端口及扩充接口，赋予不同的应用环境更大的部署弹性。

QGD-1600P

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15

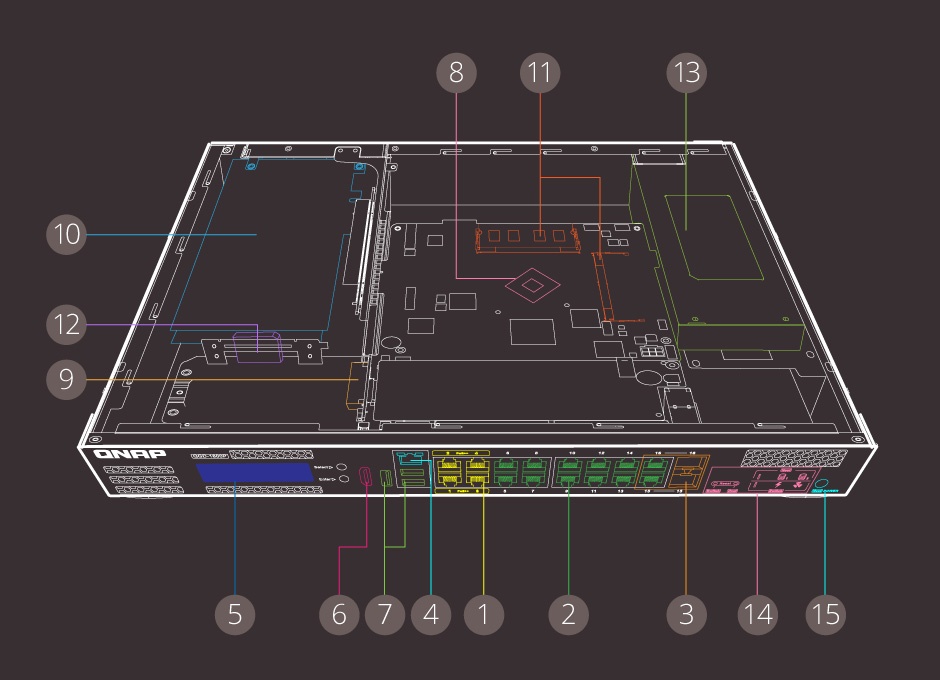

1. 4 个 RJ45 Gigabit 802.3bt PoE 接口

   单接口供电达 60 瓦给各式高功率受电设备，如：LED 照明、数字广告牌、PTZ IP 摄影机等。

2. 12 个 RJ45 Gigabit 802.3at PoE 接口

   单接口供电达 30 瓦给各式高功率受电设备，如：无线 AP 及网络电话等。

3. 2 个 RJ45 Gigabit 802.3at PoE / SFP 复合接口

   12 个 Gigabit 802.3at PoE 接口其中 2 个为 RJ45 / SFP 复合接口，为装置部署带来更多弹性。

4. RJ45 Host Interface 接口

   透过独立的 Host 管理端口可直接进入 QTS 系统内，不影响交换器网络环境、稳定提升效能。

5. LCD 液晶显示屏幕与控制按键

   实时显示交换器及 QTS 系统 IP、Firmware 等信息，帮助您随时掌握系统状态，同时可在屏幕上简单设定与重启系统，带来便利的网管的体验。

6. HDMI™ 2.0 接口

   内建 HDMI™ 输出，可连接至屏幕投放实时影像监控画面。

7. 多元的 USB 2.0 及 3.0 接口

   包含 2 个 USB 2.0 接口及 1 个 USB 3.2 Gen 1 端口，可弹性链接外接式硬盘或 UPS 不断电系统等装置。

8. Intel® Celeron® 处理器

   Intel® Celeron® J4115 四核心 1.8 GHz 处理器 (可高达 2.5 GHz)，为 QGD-1600P 带来运算能力。

9. 2 个 2.5 英寸 SATA 6Gb/s SSD/HDD 专用接口

   内建两个 2.5 英寸 SSD/ HDD SATA 专用插槽，提供安全的应用数据存储空间。

10. 2 个 PCIe Gen2 插槽

    可安装 10GbE 网卡、QM2 扩充卡或 USB 3.2 Gen 2 (10Gbps) 扩充卡或无线网卡，提供较大的应用扩充弹性。

11. DDR4 内存

    支持两个 DDR4 双信道 SO-DIMM 内存插槽，可扩充高达 8GB。

12. 系统散热风扇

    散热风扇，能调节适宜的转速以达到温度管控。

13. 电源供应器

    提供 418W 稳定电力支持系统运作。

14. QSS/QTS 独立 Reset 按键及面板显示灯号

    Switch 跟 QTS 可透过各自独立的 Reset 按键分开重启，例如：QTS 重启时 QSS PoE 可持续供电；QSS 重启时 QTS 虚拟机仍可继续运作不关机。您亦可根据面板灯号检视 QTS、QSS 系统状态、硬盘状态、PoE 状态以及系统风扇状态。

15. 独立的 QTS 电源开关

    在独立的 QTS 电源开关单独关闭 QTS 时，Switch 仍可提供局域网络传输、维持运作不中断，不受 QTS 更新等影响。

首部支持虚拟机的 PoE 交换器

QGD-1600P 为搭载 QTS 智能操作系统的 PoE 交换器，可运行虚拟机及虚拟容器 (Virtualization /Container)，并支持各式软件应用，为您带来多样崭新的网通及网络存储解决方案。QTS App Center 支持丰富的延伸应用，如 QVR Pro 安全监控、VJBOD (网络虚拟存储扩充柜) 应用，且能于 VM 支持多种开源软件，包括 MikroTik® RouterOS、OpenWrt、pfSense® 及 Ubiquiti® UniFi® 等，同时整合了各式公有云服务，一台即能实现 IP 监控、存储扩充、资安网管及无线 AP 网管等多元使用情境。QGD-1600P 采双 CPU 架构，能同时运行一般传统的网管接口 QNAP Switch System (QSS) 及 QTS 智能操作系统，并另外于 QTS 提供具友善图形化 Web 接口的网管软件 - QuNetSwitch，让您部署企业 IT 基础建设时不但灵活，更可确保其高安全性。
QTS 与 QSS 可独立运行，例如针对 QTS 重新启动时，QSS 的 PoE 供电将持续运行不受影响；QSS 重新启动时，QTS 上运行的虚拟机 (VM) 不需要重启。

知道更多：QVR Pro、VJBOD、 Virtualization Station、pfSense

QGD-1600P x QVR Pro = 一站式 IP 监控系统

QGD-1600P 搭载 QNAP 新一代 QVR Pro 监控软件套件，为您打造效益的一站式安全监控方案，整合 PoE 供电、监控服务器、NAS 存储于一机，大幅简化软硬件监控系统布建架构，让监控环境部署、中央控管及影像存储运算一次到位。QGD-1600P 可提供 4 接口 60 瓦及 12 接口 30 瓦 Gigabit PoE 以太网络电力给高功率网络摄影机，支持 ONVIF 标准及各式监控摄影机厂牌，并藉由 QVR Pro 应用管理摄影机、规划录像空间、回放录像、备援录像任务及行动监控，QGD-1600P 亦内建 HDMI™ 输出供连接至屏幕投放实时监控影像。

知道更多：QVR Pro

QGD-1600P x VJBOD = 高可扩充性的存储方案

QGD-1600P 可支持 2 个 SATA 硬盘传输接口以及各式硬件存储扩充配件，如PCIe、USB、SAS 扩充卡以及磁盘阵列外接盒 (TR-004U) 等，提供可靠的连续读取效能。此外，您也可以透过 QNAP VJBOD 网络虚拟存储扩充柜来为 QGD-1600P 灵活扩充更大的存储空间。您可将远程 QNAP NAS 的存储空间转为虚拟磁盘加入 QGD-1600P，并建立存储池、使用快照功能及备份应用等，不受限于原有的硬件线路与存储空间的扩充弹性，全面满足您巨量数据存储与备份的需求。

知道更多：VJBOD、磁盘阵列外接盒

QGD-1600P x 软路由 x 虚拟防火墙 = 高阶资安防御

透过支持软路由及虚拟防火墙，您可以轻松将 QGD-1600P 打造成一台具防火墙功能的资安路由器。只要安装 MikroTik RouterOS 或 OpenWrt 开源软件虚拟机，即可使 QGD-1600P 取代实体路由器，提供弹性的路由配置，甚至可于不同办公室建立点对点的 VPN 传输信道，增进企业数据传输安全性。您亦可搭配安装 pfSense 防火墙虚拟机，让企业内部网络可依照需求进行防护与阻隔，并在内网中导入不同资安政策。

知道更多：QNAP NAS 软路由解析 - MikroTik RouterOS 应用教学、利用 QTS 虚拟机工作站运行 pfSense、 OpenWrt 软件路由

QGD-1600P x Ubiquiti UniFi = Ubiquiti 无线 AP 控制器

QGD-1600P 可提供共 16 个接口可高达 360 瓦总电力输出 Gigabit PoE 以太网络电力给各式高功率 PoE 无线 AP，并透过虚拟机安装 Ubiquiti 的 UniFi 开源无线网管软件，成为一台软硬件兼备的无线 AP 控制器。不但能同步管理无线 AP 数据传输与供电，且一机可集中控管办公室、旅馆、商店等中小型局域网络内所有无线与有线网络装置，大幅促进网管效率与经济效益。

知道更多：使用 QNAP NAS 架设 Unifi Controller 简单又便利

QuNetSwitch 具图形化 UI 设计的友善网管软件

QGD-1600P 除了支持一般传统的网管接口 QNAP Switch System (QSS)，于内建的 QTS 系统搭载具友善图形化 Web 接口的网管软件 - QuNetSwitch，协助 IT 人员执行各项第二层网管及 PoE 功能，其总览仪表板让 IT 人员一目了然网络状态、PoE 供电及总用电量信息，实时集中监管远程受电设备变得更加直觉容易。

总览仪表板

提供实时总览交换器 CPU 用量、PoE 总用电量及每端口 PoE 联机状态信息

网络端口管理

检视每个接口联机状态、传输封包数及连接速度设定

PoE 以太网络供电管理

PoE 排程、用电优先权设定与远程重启功能
