TL-R1600PES-RP
专为 QNAP NAS 设计的 PCIe 接口 16-bay JBOD，支持 SATA 硬盘，实现 PB 级扩充能力
TL-R1600PES-RP TL PCIe 接口存储扩充设备，让您通过 SATA 硬盘扩充 QuTS hero 或 QTS NAS 的存储容量。TL-R1600PES-RP 提供大存储空间与快速传输速度，为备份 / 归类影像监控、巨量数据、多媒体及虚拟化应用文件提供理想的解决方案。
实际可串接扩充设备数量会因不同 NAS 主机型号而异。详细信息请参阅此表。
注：
•QNAP NAS 主机需安装 QuTS hero h5.1.2 / QTS 5.1.2 (或以上版本)，且须根据各型号需求更新至特定 BIOS 版本。
•支持上限存储池容量：QuTS hero NAS 为 2.9 PB；QTS NAS 为 308 TB。
•搭配选购 RAIL-S01 短滑轨套件组即可安装于各式符合 ANSI/EIA-RS-310-D 标准 19 吋机柜。
2.9 PB 存储空间
将 QuTS hero NAS 连接至 12 个扩充设备 (至多可装 192 块硬盘)，容量上限可扩充至 2.9 PB。
经济型
TL-R1600PES-RP 支持大容量、价格较精省的 SATA 硬盘。
至多 64 Gb/s 传输性能
TL-R1600PES-RP 支持 PCIe Gen 3 x8 接口，提供至多达 64 Gb/s 的数据传输速度。
注：实际传输速度取决于 NAS 主机的 PCIe 插槽与使用的存储设备。
简易设置
只要将 TL-R1600PES-RP 连接 NAS主机，即可扩充 NAS 容量。不需要在 NAS 主机重建 RAID，几分钟内即可完成设置。
电源管理与主机联动
TL-R1600PES-RP 的电源开 / 关与 NAS 主机联动。
备援电源供应器
稳定可靠的电源供应，确保服务稳定不中断。
使用 QNAP 企业级 NAS，享有 Petabyte 级存储空间
使用 QNAP 企业级 NAS 与全快闪 QuTS hero NAS 搭配多个 TL-R1600PES-RP JBOD，为您带来高性能与大容量兼具的存储方案－协助企业、媒体制作公司与科学研究机构完成日常备份或存储虚拟机、软件容器，以及通过 NAS 产生的所有数据。TL-R1600PES-RP 支持 SATA 硬盘，提供丰富的大容量硬盘品类选择，使用更方便。
配置 PB 级解决方案
简单安装、弹性扩充
根据您的扩充需求，在 QNAP NAS 上安装 QXP-3X8PES (PCIe Gen 3 x8) 或 QXP-3X4PES (PCIe Gen 3 x4) 存储扩充卡，并开始串接存储扩充装设备。
实际可串接扩充设备数量会因不同 NAS 主机型号而异。详细信息请参阅此表。
注：
1. 使用 TL-Rx00PES-RP PCIe 存储扩充系列，需要将连接线连接至特定的输入 / 输出端口。
2. 并非所有 NAS 型号都支持 Cascade 串联。

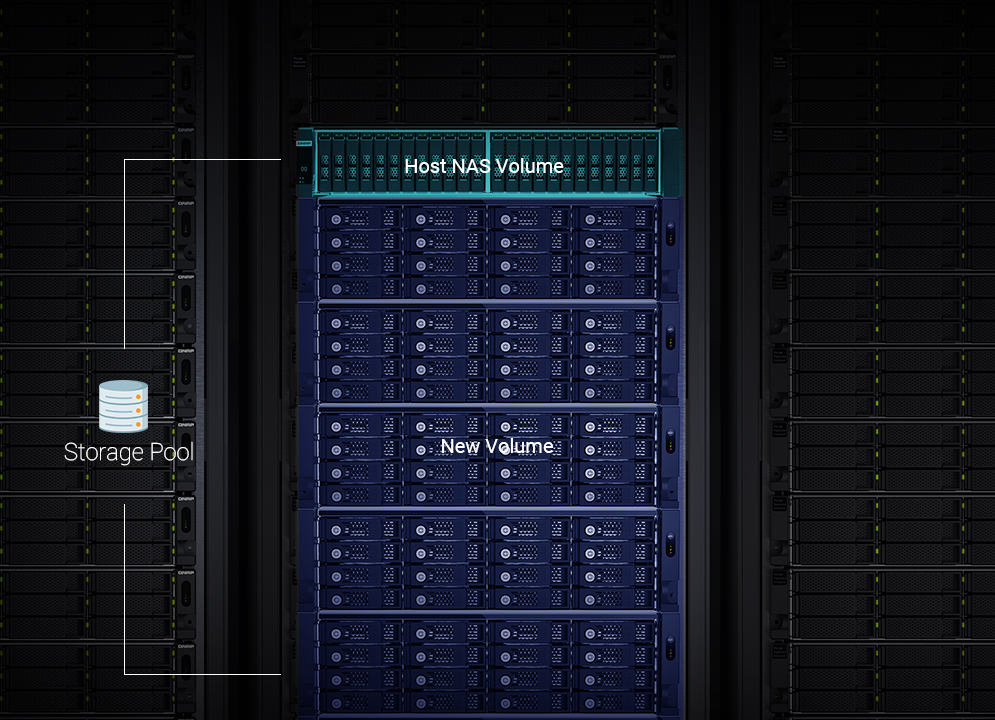

扩充 NAS 本机的存储池
在 TL-R1600PES-RP 上创建的新 RAID，可扩展 NAS 现有的存储池。不需要重建 RAID 或进行复杂的设置，所有设置都可使用 NAS 主机的存储与快照总管进行配置。面对与日俱增的数据存储与备份需求，TL-R1600PES-RP 提供了很好的解决方案。
注：欲维持理想性能，建议将磁盘区建立在单一 NAS 或扩充设备上，而非横跨 NAS 或扩充设备。

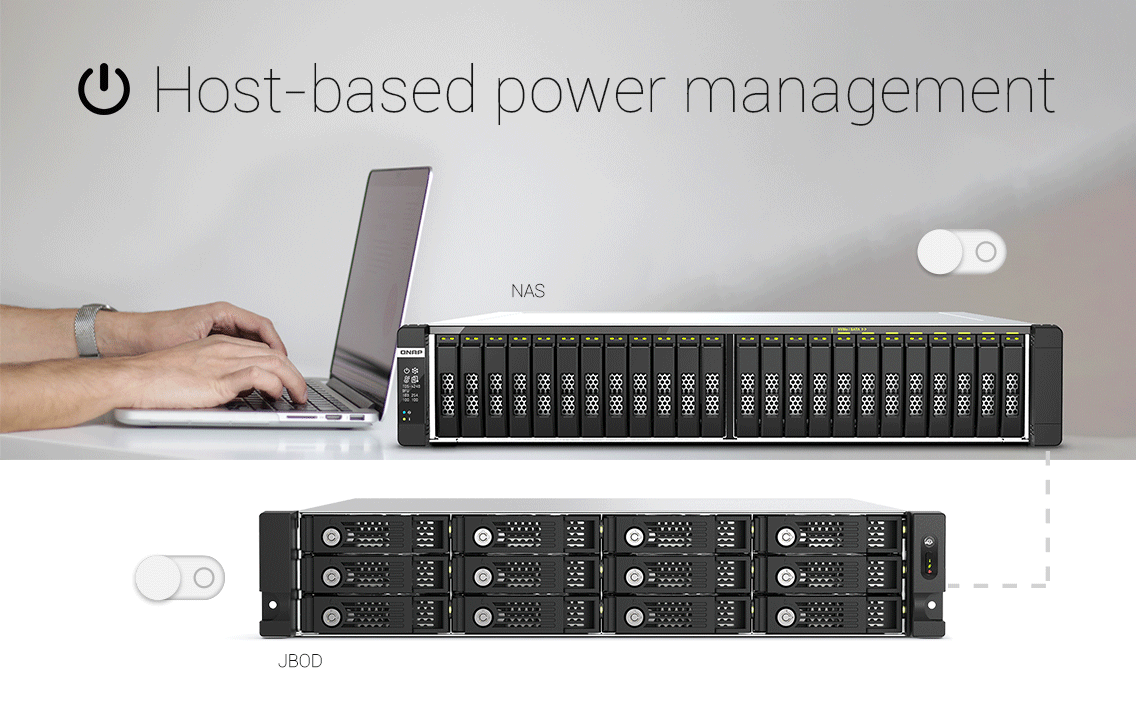

电源开 / 关与 NAS 主机联动
TL-R1600PES-RP 的电源状态与 NAS 主机联动，让 IT 人员管理工作更简单。
适用的 PCIe 存储扩充卡
 QXP-3X8PES |
 QXP-3X4PES |
|
|---|---|---|
| 扩充端口数量 | 2 | 2 |
| 界面 | PCIe Gen 3 x8 | PCIe Gen 3 x4 |
| 支持的连接线 | CAB-PCIE10M-8644-8X 专用连接线 | CAB-PCIE10M-8644-4X 专用连接线 |
注：
•TL-R1600PES-RP 包装内含 1 米长 CAB-PCIE10M-8644-8X 专用连接线仅支持 QXP-3X8PES 扩充卡。QXP-3X8PES / QXP-3X4PES 存储扩充卡需另外选购。
•QXP-3X8PES / QXP-3X4PES 存储扩充卡不额外附赠任何线材。
•购买配件前请务必查阅兼容性列表，确认 NAS 主机型号是否支持。
