QNAP 全快闪解决方案

低延迟、百万级 IOPS 随机读取
优化存储、数据中心与多云应用

为企业级数据管理与关键任务运行提供高成本效益的全快闪 (All Flash) 存储解决方案，适合作为重视单位存储成本的 Tier 2 全快闪存储应用：ZFS 文件系统强大的数据精简能力，搭配 QNAP 多重 SSD 优化技术，增强 SSD 性能并延长使用寿命。

4 个理由，挥别混合式数组

QNAP 全快闪 NAS 具备高容量、高 IOPS、高成本效益、低延迟等优势。企业可以挥别混合式数组，并以同级存储成本的全快闪数组，为 Tier 2 工作负载提供优化的存储容量与性能。

全快闪高效存储、效能

TS-h3077AFU 提供高效、经济的全闪存存储解决方案，拥有 30 个硬盘槽大存储空间与强大的 I/O 性能，高速且灵活地实现各种企业 IT 关键应用。
搭载 QES 操作系统、专为关键应用打造的双控制器全快闪 ES2486dc Enterprise ZFS NAS，搭配 Write Coalescing 算法处理大量数据，4K 随机读取时效能高达 60.3 万 IOPS，随机写入效能亦超过 20 万 IOPS。

单控 QuTS hero

高达 1,669K IOPS

查看
双控 QES

高达 603K IOPS

查看

5 x 25GbE iSCSI, Random IOPS (4K), Compression On, Dedupe Off

Read

1669854 IOPS

Write

1202162 IOPS

5 x 25GbE, Sequential Throughout (512K), Compression On, Dedupe Off

Sequential Read

17327 MB/s

Sequential Write

9559 MB/s

测试于 QNAP 实验室，数据会因实际环境而有所不同。

测试环境：
NAS: TS-h3077AFU-R7-128G, with QXG-25G2SF-CX6*1, QXG-25G2SF-E810*2
OS: QTS 5.1.4.2602
Volume type: Samsung 870 EVO 1TB x30 (RAID 50)
Client PC:
5* Client PC simultaneously read and write 16GB file (= 80GB totally)
Intel Core™ i7-7700 4.20GHz CPU, 32GB DDR4 RAM, QXG-25G2SF-CX4, Windows® Server 2016, and Intel Core™ i3-8100 3.60GHz CPU, 4GB DDR4 RAM, QXG-25G2SF-CX4, Windows® Server 2016
4K Random Read/Write

Read

603162 IOPS

Write

200681 IOPS

测试于 QNAP 实验室，数据会因实际环境而有所不同。

测试环境：
NAS: ES2486dc
FW: ES-DUAL_20191218-2.1.1.0199
CPU: Intel(R) Xeon(R) D-2142IT 1.90GHz (8C/16T)
SSD: Seagate 200GB SAS SSD ST200FM0053 *24
RAM: 48 GB per controller

NIC: Onboard XL710 (10GbE*4 SFP+) per controller, MTU=9000
Servers:
2 Servers
CPU: Intel Core i7-7700 3.60GHz (4C/8T)
OS: Windows Server 2016
RAM: 32 GB, 8GB*4
NIC: QNAP LAN-10G2SF-MLX*2, MTU=9000

为何 QNAP 全快闪解决方案是各个产业的好选择

虚拟化环境

面对非结构性的数据处理，可突破 I/O 密集应用的性能瓶颈，适合大量虚拟化环境与桌面虚拟化 (VDI) 应用，同时实现高速 VM 备份。
数据库

具备更低延迟与更高 IOPS 性能，让承载企业庞大业务系统与关键数据的数据中心展现更快速的响应能力。
影视产业

满足流畅的 4K/8K 影音串流和后制，让数字媒体工作流享有更快的数据传输、存取与备份速度，产制流程效率更高。
金融业

可达成数据密集型工作负载的容量扩充需求。所有实时事务数据可实时备份。
政府、公家机关

满足快速密集存取数据库的需求，打造可快速响应数千名员工需求的信息架构。
电信业

协助电信业者高速存储来自网络设备/服务器、语音交换机及资安应用程序所生成的大量日志 (Log) 信息，并提供快速的 Log 数据的存取。

以具竞争力的存储成本，部署高性能 Tier 2 全快闪数组

	QNAP 全快闪解决方案	他牌 Tier 2 混合式数组	他牌 Tier 2 全快闪数组
原始容量 (Raw capacity)	(SSD)	(SSD + HDD)	(SSD)
IOPS 数	百万级	百万级	百万级
延迟性	1~2 ms	<1ms (cache hit) >5 ms (快取失效)	2~4 ms
多方位管理功能	QuTS hero	不支持	支持
SSD 寿命动态分布技术	QSAL	不支持	不支持
支持 RAID 组态	RAID 0/1/5/6/10/50/60/Triple Parity	RAID 0/1/5/6/10	RAID 0/1/5/6/10/Triple Parity
数据缩减技术	Inline Data Deduplication
支持 ZFS 保护技术	ZFS 文件系统	不支持	不支持
服务器价格
每单位存储成本 (cost per GB)	(All flash array) (HDD+ SSD)

了解更多: 一览 QNAP NAS 全快闪机型

发挥 SSD 效能、延长 SSD 寿命，让您的全快闪投资效益更高！

效能再突破

Write Coalescing

写入聚合算法可大幅减少 SSD 随机写入行为，提升写入效能。
实时数据压缩和压实

让大档变小文件，降低 IO 负载，益于存取加速。
QoS

针对 LUN 或 Shared Folder 妥善分配效能资源，确保应用效能。
TRIM

在闲置期间清除不再使用的数据区块，有助于提升写入速度。
存储池超额配置

有效克服传统 ZFS 存储容量满载而造成效能衰弱的问题。
iSER

支持 iSER 卸除传输，加速 QNAP NAS 与 VMware ESXi™ 服务器间的传输。

提升耐用性

SSD 外挂预留空间

减缓写入放大带来的冲击，提升 SSD 寿命。
实时重复数据删除与压缩

节省 SSD 空间耗用并减缓写入寿命的消耗。
预防 SSD 同时损坏

QSAL (QNAP SSD Antiwear Leveling) 针对各种 RAID 组态，自动定期侦测 SSD 寿命与耐用度。

注：仅 QuTS hero 系统 NAS 支持。

效能再突破，极速流畅

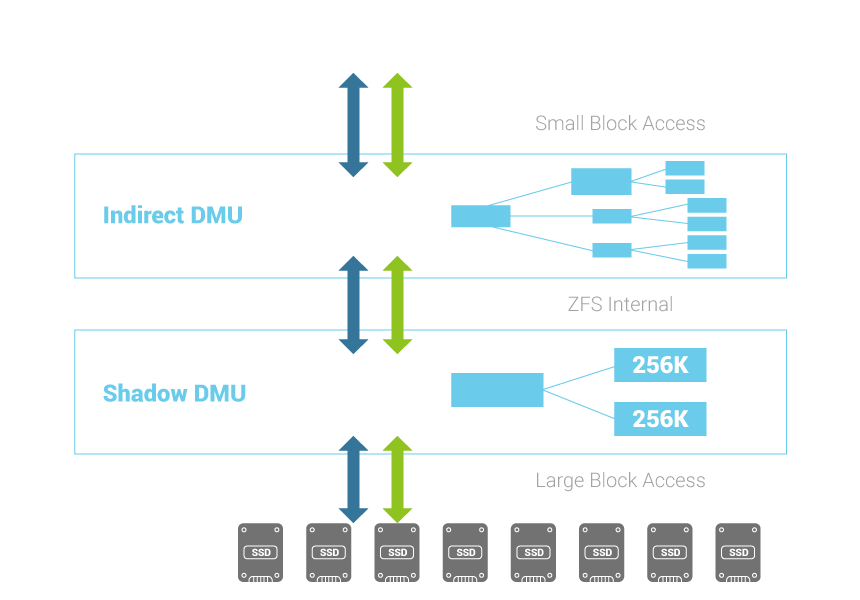

Write Coalescing 算法，强化全快闪配置的随机写入效能

SSD 写入放大 (Write Amplification) 对于 SSD 持续写入效能和耐用性有负面影响。QNAP 研发的 Write Coalescing (写入聚合) 算法，可将零散而随机写入的数据进行循序整理，并合并写入区块，进而减少 I/O 数量。如此一来，系统对 SSD 的随机写入行为将大幅降低，不仅显著提升全快闪配置的写入效能，对SSD 的耐用性与使用寿命亦有帮助。

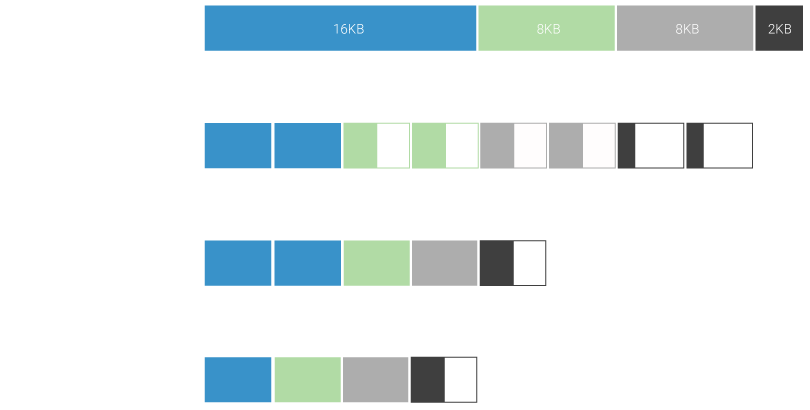

实时数据压缩与压实加快数据写入

在线实时数据压缩 (Inline Data Compression) 让大档变小档，有助于降低实际的 SSD 写入次数，获得存取加速的效果，同时也提升了 SSD 预留空间的灵活性。

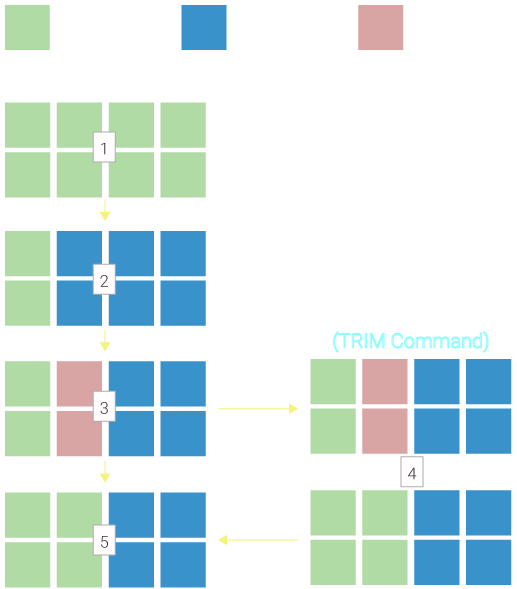

TRIM 助 SSD 更快速地执行数据写入

随着 SSD 数据写入的越多，性能也就会越来越差，而 TRIM 指令可以避免写入掉速问题。SSD TRIM 让系统告知 SSD 有哪些数据区块已经不再使用可安全清除，并在闲置期间清除数据来节省时间，省去在写入过程中必须先移除无效数据的额外时间，因而有效避免新数据写入速度变慢的问题。

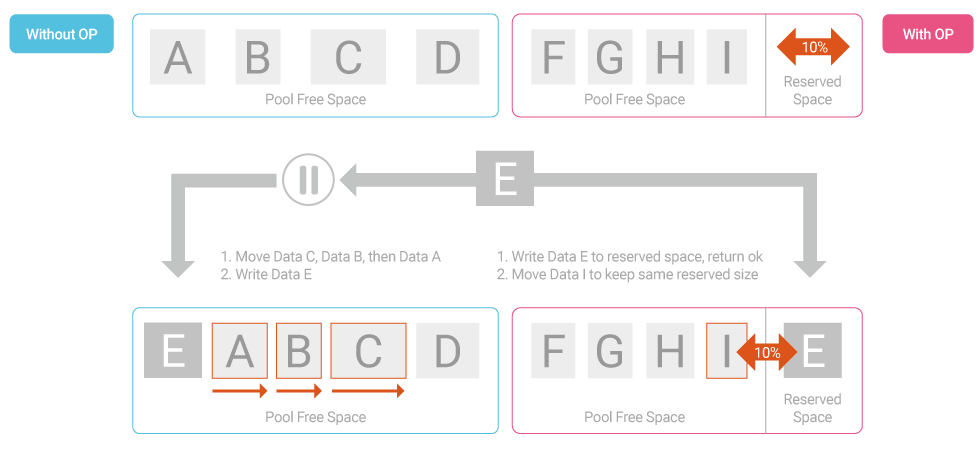

存储池超额配置确保随机写入效能

存储池超额配置 (Pool Over-provisioning) 让您弹性保留存储池中特定比例的空间，让新数据得以完整写入一个连续的大区块，避免破碎化，因而确保存储池几乎数据满载时的随机写入效能。对于写入密集型且效能要求高的应用 (例如：SQL 日志、备份、监视和医学影像)，可设定更高的存储池超额配置，维持效能表现将更加显著。

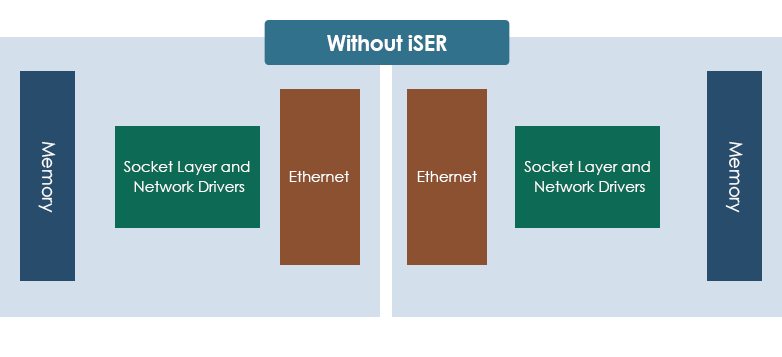

支持 iSER，为 VMware 虚拟化提供性能

QNAP NAS 用于 VMware® 虚拟化的 iSCSI 支持 iSER (iSCSI Over RDMA) 协议，藉由安装兼容 iSER 的 10GbE/40GbE SmartNIC 网络扩充卡，VMware ESXi 利用 QNAP NAS 作为存储的传输效能将有显著的增长，为企业组织透过虚拟化建立的大型商务应用程序或虚拟化桌面，提供更出色的存取性能。而全快闪存储搭配 iSER，更是提高 VMware® 虚拟环境服务的重要关键。

提升耐用性，延长使用年限

软件定义的 SSD 优化，强化耐用性与使用寿命

创新的软件定义SSD 外挂预留空间 (Software-defined SSD Extra Over-provisioning) 功能，让 QNAP NAS 成为 SSD 优化存储系统。用户可依需求弹性设定 1% ~ 60% 的 SSD 预留空间，减缓写入放大带来的冲击以维持系统的效能表现。此外，当写入放大率越小，SSD 的耐用性也会更好，对提升效能稳定性和硬盘寿命也有直接的帮助。

注：QuTS hero 操作系统暂不支持单颗 SSD 外挂预留空间

了解更多: SSD 外挂预留空间

实时重复数据删除与压缩减少 SSD 数据写入次数

在线实时处理的区块层级 (Block-based) 数据重复删除机制 (Inline Data Deduplication)，让数据在写入磁盘前就已经过删减演算，搭配在线实时数据压缩 (Inline Data Compression)，皆可让大档变小文件，让数据写入 SSD 的次数减少，不仅有助于延长 SSD 使用寿命，亦大幅节省存储空间占用，让可用 SSD 容量随时保持优化状态。

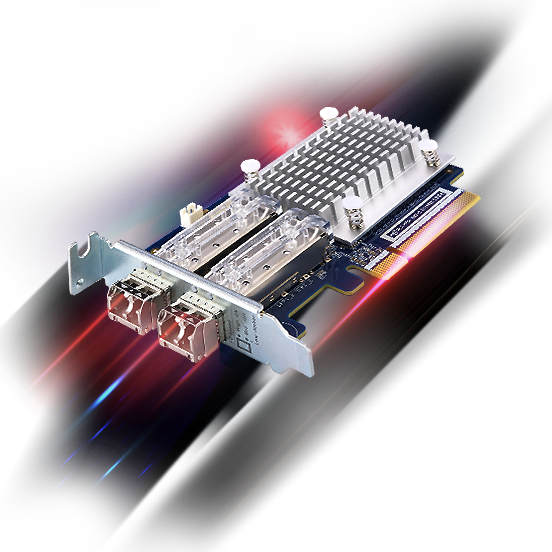

支持 Fibre Channel SAN，快速加入 SAN 环境

Storage Area Network (SAN) 具备高性能、安全、稳定的优点，也是被依赖低延迟、高可靠度与高速数据传输产业所青睐的存储选择。搭配 QNAP 16Gb / 32Gb 光纤信道扩充卡，即可用相对实惠的预算将 QNAP 全快闪 NAS 轻松加入您现有的 FC SAN 环境；搭配 QuTS hero 操作系统优异的 IOPS 性能，以及出色的数据减量技术、预防静态数据损毁、和完善的备份与灾难复原功能，打造安心的巨量数据存储方案。

了解更多: QNAP 16Gb / 32Gb 光纤信道扩充卡

QNAP 全快闪 NAS 推荐机型

	NVMe 高阶企业全快闪 NAS TDS-h2489FU R2	首台桌上型全快闪 NAS TS-h1290FX	NVMe 企业全快闪 NAS TS-h2490FU	双控架构全快闪 NAS ES2486dc	企业入门级全快闪 NAS TS-h3088XU-RP
可用 SSD 数量	24 x 2.5 英寸 U.2 PCIe NVMe/ SATA	12 x 2.5 英寸 U.2 PCIe NVMe/ SATA	24 x 2.5 英寸 U.2 PCIe NVMe	24 x 2.5 英寸 SAS/ SATA	30 x 2.5 英寸 SATA
可用空间(raw capacity)	184.3TB (24* 7.68TB)	92.2TB (12* 7.68TB)	184.3TB (24* 7.68TB)	737.3TB (24* 30.72 TB)	230.4TB (30* 7.68TB)
IOPS 数	1,089,259	816,051	661,110	603,162	596,000
延迟性	≤ 1ms*
处理器	双处理器，Intel® Xeon® Silver 16 核心处理器	AMD EPYC™ 7302P 16 核心处理器	AMD EPYC 7002 系列处理器，可达 16 核心	Intel® Xeon® D 8 核心处理器	Intel® Xeon® W 8 核心处理器
内存上限	1 TB (32 x 32 GB)	1 TB (8 x 128 GB)	4 TB (16 x 256 GB)	512 GB (8 x 64 GB)	192 GB (4 x 48 GB)
支持 SSD 类型	U.2 PCIe NVMe, SATA	U.2 PCIe NVMe, SATA	U.2 PCIe NVMe	SAS, SATA	SATA
支持 SSD 速度上限	PCIe Gen4	PCIe Gen4	PCIe Gen3	SAS 12Gb/s	SATA 6Gb/s
高速网络端口	2 x 25GbE 4 x 2.5GbE	2 x 25GbE 2 x 2.5GbE	4 x 25GbE 2 x 2.5GbE	4 x 10GbE SFP+ 3 x 1GbE(单一控制器)	2 x 25GbE 4 x 2.5GbE
协议支持	iSCSI、FC、SMB、NFS
机型 (尺寸)	2U, 88.3 × 446.2 × 713.2 mm (HxWxD)	Tower, 157.2 × 368 × 362 mm (HxWxD)	2U, 88.3 × 480.97 × 510.23 mm (HxWxD)	2U, 88.3 × 483 × 545.1 mm (HxWxD)	2U, 88.3 × 481.07 × 515.02 mm (HxWxD)
价格
	了解更多	了解更多	了解更多	了解更多	了解更多
