如何通过 QIoT Suite Lite 将 LinkIt 7697 连接到 QNAP NAS？
最后修订日期:
2019-03-28
在本教程中，您将了解有关使用 LinkIt 7697（基于 Arduino）的基本知识。之后，您还会了解如何使用 QIoT Suite Lite 将您的设备连接到 QNAP NAS。
1.配置 Arduino IDE 的开发环境
您可以使用 Arduino IDE 和适用于 RTOS 的 LinkIt SDK 对 LinkIt 7697 编程。以下仅列出了 Arduino IDE 的设置步骤。
1.1 下载 Arduino IDE
- 根据您的工作环境，从以下网址下载 Arduino IDE 并进行安装：
https: //www.arduino.cc/en/Main/Software - 有关 Arduino 的更多教程，请访问以下网址：
https: //www.arduino.cc/en/Tutorial/HomePage
1.2 配置 LinkIt 7697
首次使用 LinkIt 7697 时，请按照以下步骤操作：
- 添加 LinkIt 7697 开发板支持程序包：
https: //docs.labs.mediatek.com/resource/linkit7697-arduino/en/environment-setup/setup-arduino-ide - 安装 USB 驱动程序：
https: //docs.labs.mediatek.com/resource/linkit7697-arduino/en/environment-setup/connecting-linkit-7697-to-computer - 配置开发板。
- 配置串行端口。
- 验证“Blink”（闪烁）示例并将其上传到 LinkIt 7697。有关更多信息，请参考以下教程（第 1.2 部分）：
通过 QIoT Suite Lite 将 Arduino Yun 连接到 QNAP NAS - 上传示例代码后，请检查 LinkIt 7697，您应看到“USR”灯闪烁。
1.3 安装 MQTT 库
需要使用第三方库才能连接到 QIoT Suite Lite 和通过 MQTT 传输数据。
- 从 GitHub 下载 PubSubClient：https: //github.com/knolleary/pubsubclient
- 要了解如何安装 ZIP 库，请参考：https: //www.arduino.cc/en/Guide/Libraries
- 有关 PubSubClient 的更多教程，请参考：https: //pubsubclient.knolleary.net/
2.创建新 IoT 应用程序
要了解如何创建 IoT 应用程序和 IoT 设备，请参考以下链接中的步骤 1-6：如何在 QIoT 仪表板上显示 DHT11 数据？
3.向开发板中配置示例代码
要了解如何从 QIoT Suite Lite 下载 MQTT 信息，请参考：
如何在 QIoT 仪表板上显示 DHT11 数据？
3.1 获取示例代码
3.2 配置连接参数

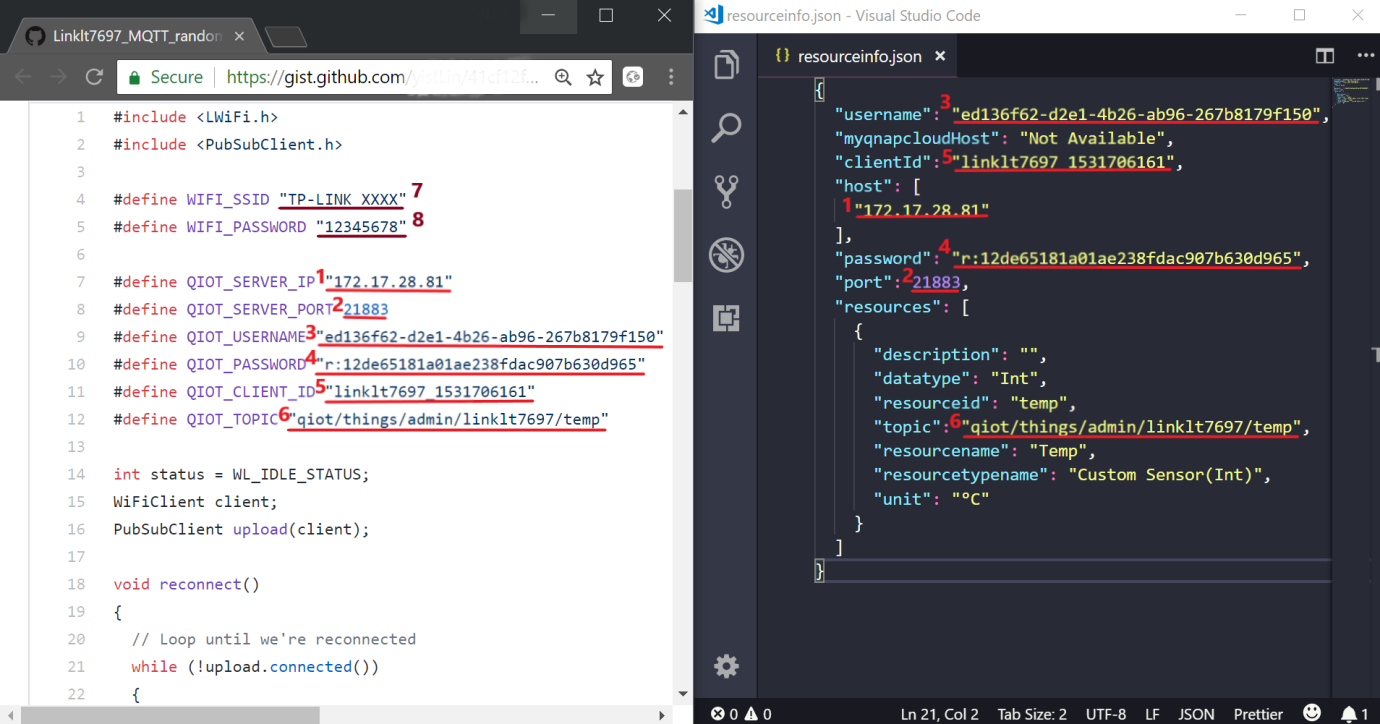

请参考下图，并在 MQTT 中输入 JSON 文件中的相应详细信息：
- 主机 IP
- 端口号
- 用户名
- 密码
- 客户端 ID
- 主题名称
还要输入 Wi-Fi 连接信息： - SSID
- 密码
验证文件并将其上传到开发板。
4.在仪表板上显示数据
示例代码每 2 秒向分配的主题上传一个介于 1 到 100 之间的随机数字。以下步骤介绍如何在仪表板上显示数据。
- 转到“Dashboard”（仪表板）页面，然后单击“Edit”（编辑）。
- 单击“+”添加窗格。
- 单击“+”添加小组件。
- 选择“Gauge”（仪表）。
- 单击“+ DATASOURCE”（+ 数据源）。
- 选择分配的主题的资源名称，然后选择“Value”（值）。
- 单击“Save”（保存），随即创建小组件。
- 结果如下所示：
