ES1640dc 是 QNAP 针对企业关键任务及虚拟化应用打造的全新产品线，采用Intel® Xeon® E5 双控架构，运行 ZFS (Zettabyte File System) 文件系统，并完整支持虚拟化环境，为您带来「真正企业级」云平台运算数据中心存储方案。ES1640dc 搭载全新打造的 QES 操作系统，提供几乎毫无数量限制的快照功能 (Snapshot)、区块层级数据重复删除机制 (Data Deduplication) 及整合容量回收机能的精简配置 (Thin Provisioning with Reclaim)，帮助企业打造具有存储经济效益的远程虚拟桌面 (VDI) 平台及关键任务数据仓储。ES1640dc 延续 QTS 的使用者体验，可无缝接轨服务中的现行 QNAP NAS，帮助企业用户享受较低的学习曲线与非凡速度的布署速度，是预算有限的中小企业，或是商业关键任务应用的大型 IT 部门的优秀特点选择。
- 关键企业级双控备援设计、NVRAM 快取、双 Mini-SAS 通道备援、40GbE 就绪，支持SAS 6Gb/s(相容 SAS 12Gb/s)
- 搭载结合 FreeBSD 核心与 ZFS 文件系统的 QES 操作系统
- 数据重复删除与压缩，打造单机超过 500 个 VDI 的企业应用环境
- 近乎更多的快照，与Snapsync快照同步
- NAS/iSCSI SAN 兼备，支持 VMware® 、Microsoft® Hyper-V 与 KVM 及进阶虚拟化功能
- 完整支持OpenStack® 云平台运算的 Cinder 区块存储
- 弹性存储空间扩充设计，总容量可扩至高达1PB
- 5 年保固 – 包含全球保固服务
- 免费的快速换修服务

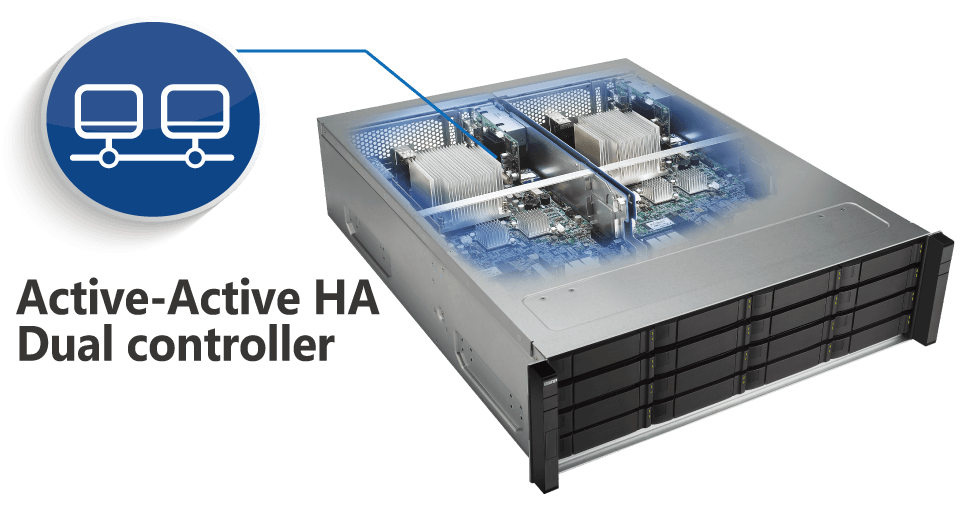

Intel® Xeon® E5 双控架构，展现近乎不停机的高可用服务
专为数据中心打造的 ES1640dc 搭载两组高效能 Intel® Xeon® E5-2400 v2 处理器，支持双主动式控制器 (Dual active-active)，当其中一组控制器故障，另一组控制器能立即备援，提供企业不停机的高可用度。ES1640dc 与 JBOD 扩充机 (EJ1600 JBOD) 亦支持 Mini-SAS 双通道 (Dual Path) 备援设计，即使其中一条 JBOD 缆线受损系统也能正常维运。ES1640dc 的多重防护机制，帮助企业度过每一个关键时刻。

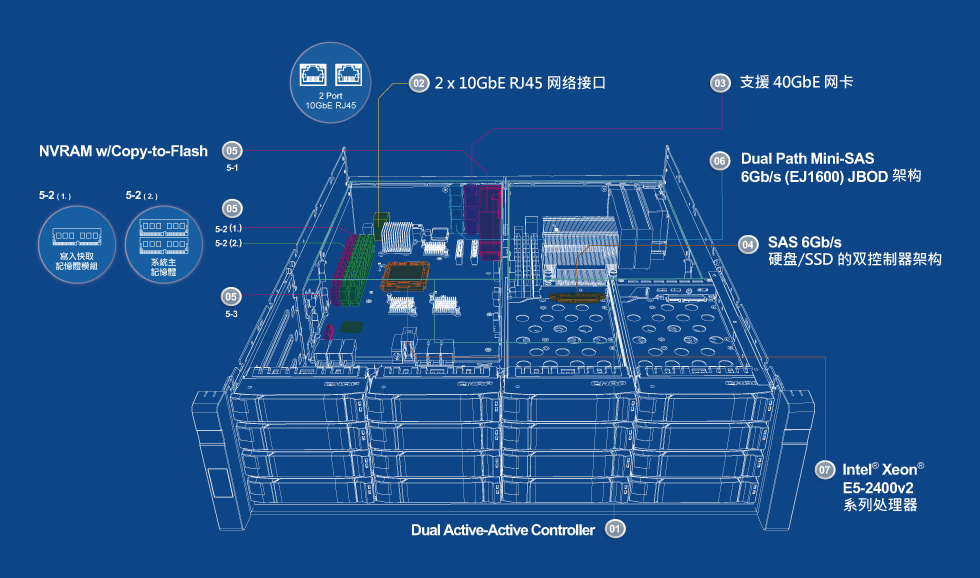

关键企业级双控备援设计：高可靠与高可服务性
「可靠度」是关键企业应用的先一步要务。ES1640dc采用双主动式控制器，提供几乎不停机的实时硬件备援，是关键企业存储稳固的基石。
当单一控制器故障时，另一组可立即接手提供服务，提供近乎不停机的高可用度。
满足iSCSI / NFS / CIFS 网络数据高速传输需求。
PCIe插槽支持双端口 QSFP+ 接口 40GbE网卡，提供巨量数据传输应用潜力，并简化网络布线。
可安装 SAS 6Gb/s硬盘/固态硬盘的双控制器架构，提供多样化的储存选择。
具备 BBU 电池数据保护的 DRAM 写入快取及 Flash 读取加速，提供超高随机写入效能，满足庞大虚拟机部署应用环境需求。
(1) NVRAM 专用 DDR3 内存模块 - 支持 16GB/32GB 容量，由 BBU 支持 C2F 所需电力。
(2) 双通道 DDR3 系统主存储器 - 单条支持 16GB/32GB，总计 32GB/64GB 容量。
当系统无预警断电时，存储 DRAM 内的写入快取数据，确保数据不遗失。
透过安装磁盘扩充装置，弹性扩充ES1640dc 总存储空间至 1PB 以上。
提供软件定义存储和商业关键任务应用所需的充沛效能。

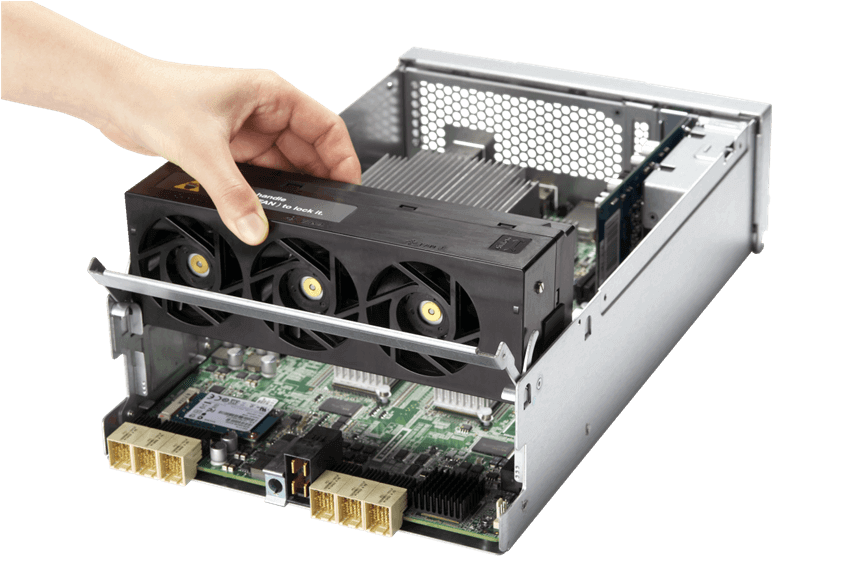

现场可更换单元 (FRU, Field Replaceable Unit) 设计不限于控制器本体，亦适用于散热风扇模块、电源供应器，及 C2F (Copy-To-Flash) 专用电池模块，利于现场不停机更换受损部件。

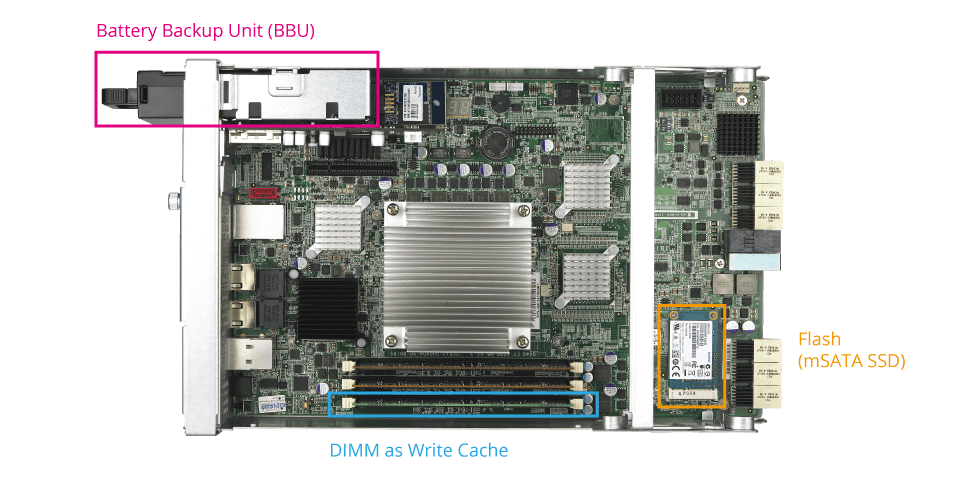

NVRAM 快取技术，实现数据写入低风险
为提升数据随机写入效率及可靠度，ES1640dc 搭载 NVRAM 模块 (DRAM Write Cache 及 Copy-to-flash) 以确保数据写入低风险。当数据写入 NVRAM 时，有专属的备援电池单元* (BBU) 保护写入快取，即使发生断电意外，BBU 能实时提供电力保护写入快取，并同时将数据复写至备援控制器。双控的 NVRAM 设计不仅具有高效、容错特性，更能避免 SSD Flash 颗粒耗损。
*为保障数据写入安全，建议一年更换一次 BBU
全新 QES 操作系统，运行高效能 ZFS 文件系统

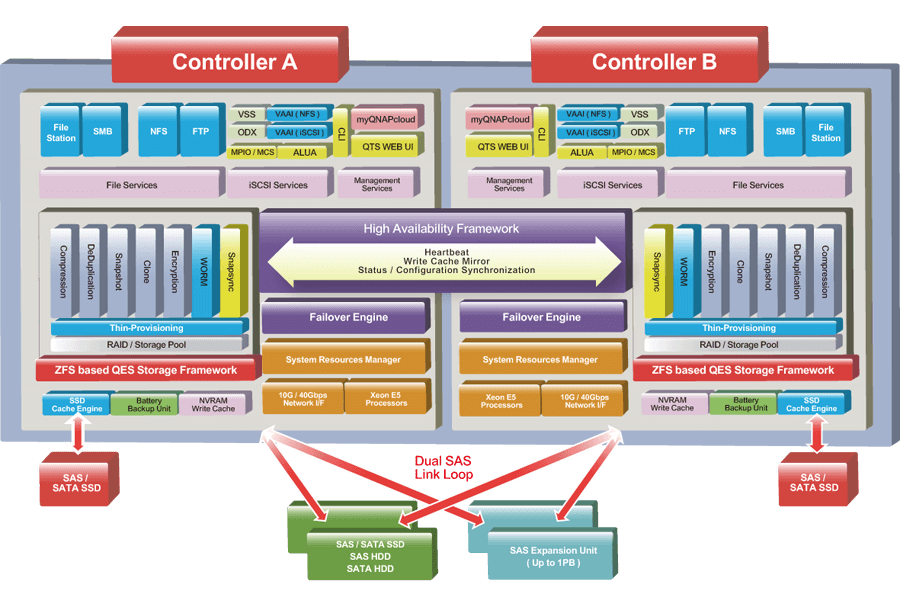

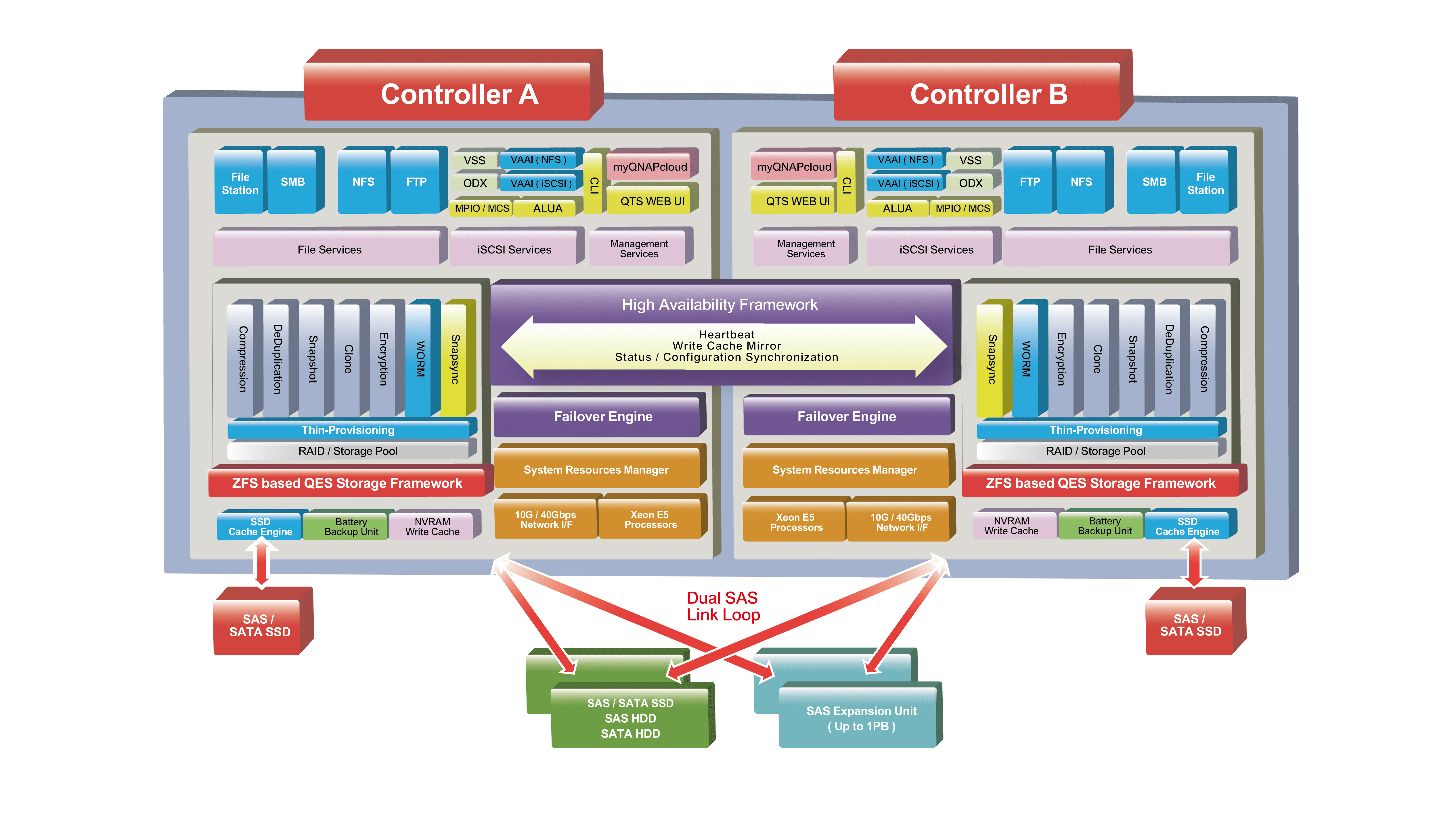

ES1640dc搭载全新打造的 QES (QNAP Enterprise Storage) 操作系统，以 FreeBSD 核心为基础，并采用适宜合高階企业应用的 ZFS 文件系统，强势支持双主动式控制器架构与远程灾难复原，可直接融入OpenStack® 云端环境，是专为密集虚拟化与 VDI 应用量身订做的高效操作系统。QES 操作系统延续 QTS 的用户体验，帮助企业用户享受较低的学习曲线与非凡速度的部署速度，无缝接轨服务中的现行 QNAP NAS。
简单看懂 QNAP Enterprise ZFS NAS 及 QES 操作系统的全貌
| QES QNAP Enterprise System | QTS QNAP Turbo NAS System | |
|---|---|---|
| 硬件平台 | Enterprise ZFS NAS ES 系列 NAS | QNAP Turbo NAS TS / TVS / TAS / TDS 系列 |
| 操作系统核心 | FreeBSD | Linux |
| 文件系统 | ZFS | Ext4 |
| myQNAPcloud | 有 | 有 |
| File Station | 有 | 有 |
| App Station | 无 | 有 |
| Virtualization Station | 无 | 有 |
| Container Station | 无 | 有 |
| 双主动式控制器 | 有 | 无 |
| NVRAM (写入快取) | 有 | 无 |
| 40G以太网络 | 有 | 有 |
| Intel Quick Assist | 无 | 有 |
| 快照上限 | 65536 | 1024 |
| 单一LUN快照上限 | 65536 | 1024 |
| 数据重复删除 | 有 | 无 |
| 数据实时压缩 | 有 | 无 |
| 静态数据修复 | 有 | 无 |
| 应用程序一致性 | Snapshot Agent VSS Hardware Provider (QNAP NetBak Replicator) | Snapshot Agent VSS Hardware Provider (QNAP NetBak Replicator) |
| 异地灾难备援 | SnapSync | Snapshot Replica |

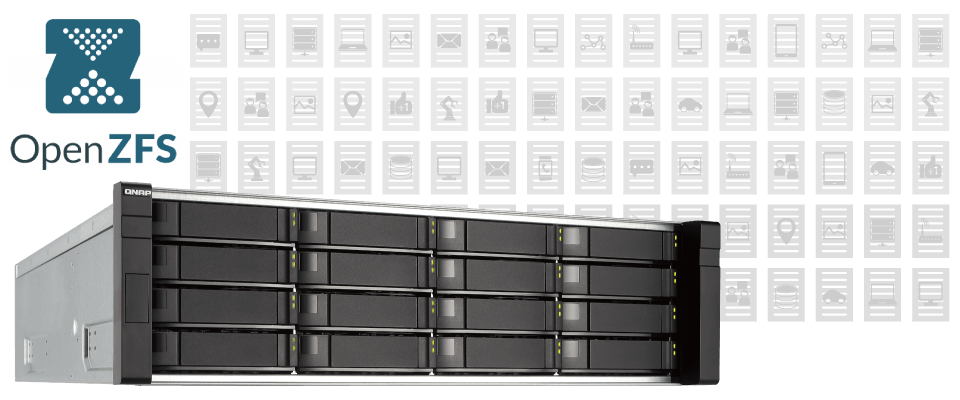

ZFS 优秀特点企业存储文件系统
ES1640dc采用结合逻辑磁盘管理功能的 ZFS 文件系统，支持多项优异企业存储设备 专业功能，包含：强大容量扩充性、灵活的存储池架构、简化管理、可提高效能的自动化调节机能、多样化数据完整性机制、高效 SSD 快取功能、近乎无数量限制的快照与 Clone 服务，以及可大幅提升虚拟机容量利用效率的数据重复删除 (Data Deduplication)、实时数据压缩 (In-Line Compression)、精简配置 (Thin Provisioning) 预先配额及保留空间等丰富功能。ZFS 更具备预防静态数据损坏的自我修复能力，可针对所有数据区块进行 Checksum。如发现因硬件 (例如：损坏的传输线)、驱动程序、或 Metadata 出错而导致的静态数据损坏(Silent Data Corruption )，下次读取此区块时，会因发现 Checksum 结果不一致而利用备份数据自动修复，确保数据正确性。

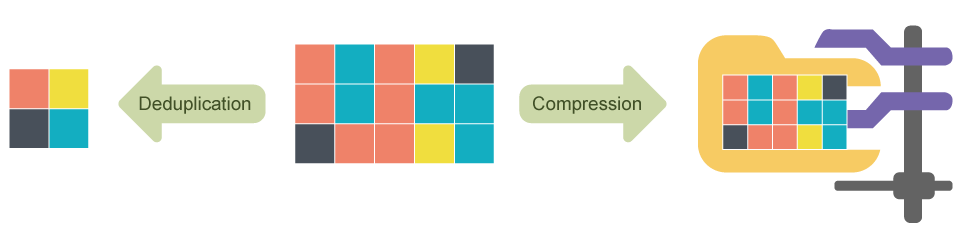

数据重复删除与压缩，打造单机超过 500 个 VDI 的企业应用环境
同时存放大量相同操作系统及应用程序的远程虚拟桌面应用，动辄拥有非常惊人的数据重复性 (高达 90% 以上)。ES1640dc搭载 QES 操作系统，支持区块层级 (Block-based) 的数据重复删除 (Data Deduplication) 机制，可大幅节约所需要的实际容量。大幅精简后的虚拟桌面操作系统档案，更易于被快取，减少磁盘存取，激增运作效能；实时 (In-Line) 数据压缩则有助于ES1640dc的可用磁盘容量随时保持在优化状态。ES1640dc为企业打造具有容量经济效益的远程虚拟桌面平台及关键任务数据仓库。
知道更多： All-flash Solution for 500 VDI seats with VMware Horizon View

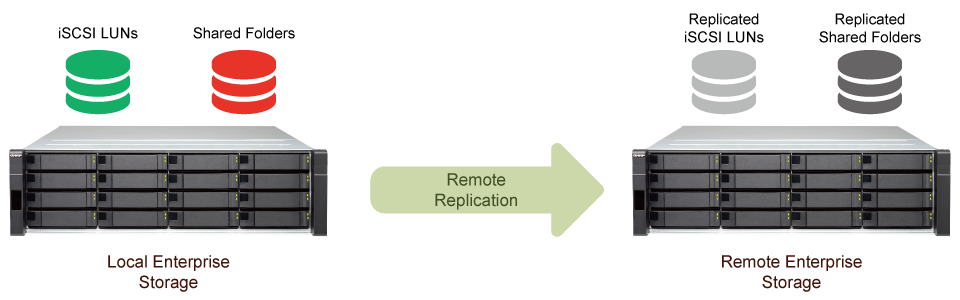

近乎更多的快照与Snapsync快照同步，打造无懈可击的灾难救援机制
ES1640dc支持iSCSI LUN 与 Shared Folder 快照，快照数量高达 65,536 份。建立的快照可远程备份至目的端，并支持区块层级的快照同步功能，能针对异动过的区块进行备份，有效减少备份所需空间。当灾难发生时，全面且高效率的快照备份同步功能可让企业短时间内建立复原计划。ES1640dc系统可提供较短每 5 分钟的SnapSync，完全支持 VMware vCenter Site Recovery (SRM) 技术，并提供 Storage Replication Adapter (SRA) for SRM，提供企业级的远程备援解决方案。
周全数据备份，档案安全无虞
QNAP Netbak Replicator 是简单易用、支持 VSS 机制的备份软件，企业组织毋须再采购昂贵复杂的大型商业软件，也可在数据库与虚拟机环境建立一个「应用程序一致性」的完整文件备份。建构 QNAP Snap Agent 与 VSS Hardware Provider 运作环境十分简单，包括 VSS Service、Requestor、Provider，以及 QNAP Snap Agent，都可以跟 VSS-Aware 应用程序布署在同一台服务器上，需准备一台ES1640dc和一台服务器即可运作。
更佳的虚拟化存储应用
ES1640dc获得 VMware® vSphere 6.0 认证，也兼容于 Microsoft® Hyper-V 与 KVM，满足虚拟化环境弹性部署与管理。ES1640dc支持 VMware VAAI 及 Microsoft ODX，可拆除ESXi虚拟主机负荷以增进系统运作效率；也支持 QNAP vSphere Client plug-in、Web plug-in 及 QNAP SMI-S provider，虚拟化应用的管理效率因而有效提升。
知道更多: VMware® Ready™、Microsoft® Hyper-V™、VMware VAAI、Microsoft ODX、SMI-S provider for Microsoft SCVMM

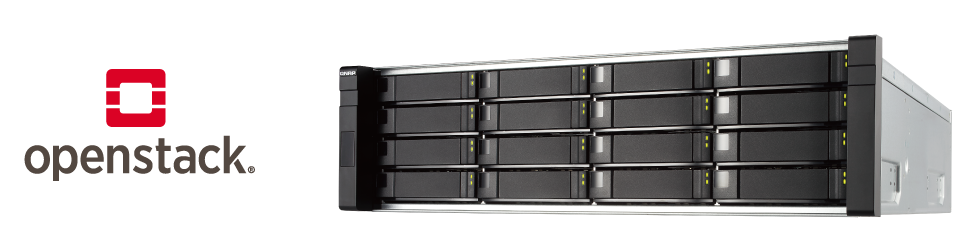

OpenStack Ready
ES1640dc是 QNAP 新款「OpenStack Ready」的产品线。QES 完整支持OpenStack® Cinder 以及iSCSI Cinder Node 驱动程序，提供给虚拟机区块层级存储空间，不但加速虚拟机部署、强化透过iSCSI存取虚拟机映像档的效率，更便于整合商业化的云端存储平台。

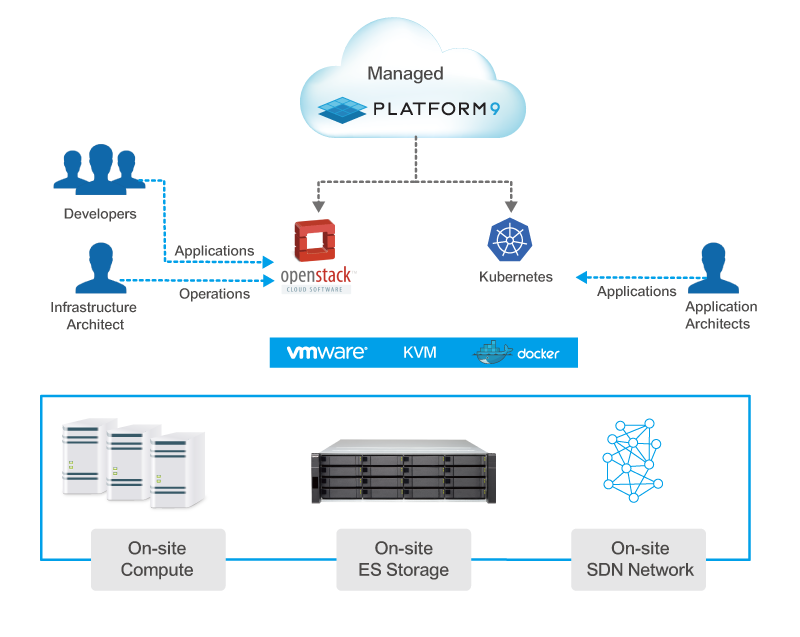

QNAP x Platform9：打造 OpenStack 混合云端平台
Platform9 为一个 OpenStack 云端架构的管理平台。当建置一个单纯的 OpenStack还需要花上一周时间的同时，使用 Platform9 只需要数分钟就可以达到相同的结果。QNAP 与 Platform9 共同合作，提供一个简易布署、轻松管理的储存方案来架构您的 OpenStack 混合云端平台。使用 QNAP ES1640dc 与 Platform9 的共同解决方案，您将可以享有多重益处：QNAP Cinder Driver 可让您在 OpenStack 架构上轻松整合所有 QNAP 储存装置；QNAP Cinder Driver 已包含在 Platform9 中，毋须进行手动安装；为在线的储存数据提供高可用服务的实时备援；享有 QNAP 高阶企业级储存设备的强大功能。
知道更多: QNAP & Platform9 联合解决方案
5 年保固 – 包含全球保固服务
ES1640dc 提供高达 5 年免费产品保固 (内含 3 年的全球保固服务)，以及免费的进阶到府服务*。提供如此尊荣的保固服务，代表着 QNAP 了解并重视持续运作与提供客户不中断的服务对于企业组织的重要性。
*请注意：免费进阶到府服务的提供可能会因不同区域而有所不同。请联系当地的经销商获取更多信息。
知道更多: 注册升级快速换修服务，QNAP 保固服务
弹性扩充存储空间
ES1640dc提供高效率存储扩充解决方案，可依需求串接多台 QNAP RAID 存储扩充设备，不停机即可在线扩充存储空间，让企业能在大档存储与虚拟化应用的存储设备上拥有优秀特点投资报酬率。ES1640dc与存储扩充设备支持 Mini-SAS 双通道备援设计，即使其中一条扩充设备连接线受损，系统也能正常运作。
串接 QNAP 储存扩充设备可获得的硬盘总数上限：
| Turbo NAS 机种 | 存储扩充设备 | 存储扩充设备数量 | 硬盘总数 (NAS + 扩充设备) |
|---|---|---|---|
| ES1640dc | EJ1600 | 7 | 128 |
| 6 | 112 | ||
| 5 | 96 | ||
| 4 | 80 | ||
| 3 | 64 | ||
| 2 | 48 | ||
| 1 | 32 |
知道更多: QNAP RAID 存储扩充设备
ES1640dc 支持的虚拟化认证
 |  | 查看 QNAP NAS 虚拟化应用的支持列表 |
QES 系统选购配件
- Network Expansion Card
- Other Accessories
- Storage Expansion Card
- Interface Expansion
- RAM
- Cable / Transceiver
-
LAN-40G2SF-MLX (EOL)Dual-port QSFP+ 40Gb network expansion card; low-profile formfactor; PCIe Gen3 x8
Dimension (L × W × H): 60 × 105 × 260 (mm)
Weight: 0.24 (kg)
QXG-10G2T-X710Dual-port 10GbE Network Adaptor, Intel 700 series Ethernet Controller
Dimension (L × W × H): 113.6 × 68.9 × 18.3 (mm)
Weight: 0.24 (kg)
-
PWR-PSU-770W-DT01 (EOL)770W Delta power supply
Dimension (L × W × H): 43 × 13 × 10 (mm)
Weight: 2.43 (kg)
Note: For safety information and operating instructions, please refer to the documentation of your original QNAP product.
SCR-HDD25A-96Screw pack for 2.5" HDD / SSD intallation, 96 pieces, Flat head machine screw
Dimension (L × W × H): 1 × 118 × 128 (mm)
Weight: 0.01 (kg)
SP-A02-770W-S-PSU770W power supply unit
Dimension (L × W × H): 130 × 105 × 436 (mm)
Weight: 0.99 (kg)
Note: For safety information and operating instructions, please refer to the documentation of your original QNAP product.
SP-ES-TRAY-WOLOCKHDD Tray of ES NAS series, with black flat head machine screw x4 for 2.5" HDD & silver flat head machine screw x4 for 3.5" HDD
Dimension (L × W × H): 36 × 118 × 245 (mm)
Weight: 0.23 (kg)
SP-ESNAS-FAN-MODULEFAN module of ES NAS
Dimension (L × W × H): 268 × 105 × 120 (mm)
Weight: 0.67 (kg)
RAIL-E02New Rail Kit for ES1640dc, EJ1600, EJ1601
Dimension (L × W × H): 700 × 123 × 83 (mm)
Weight: 2.55 (kg)
Note: RAIL-E02 is included inside package of ES NAS and EJ JBOD series
-
QDA-SA-4PCS -
QXP-16G2FCQNAP 2-port 16Gbps fiber channel adapter, PCIe 3.0 x8, SFP+, low profile, w/ SFP+ 16G transceivers
Dimension (L × W × H): 190 × 143 × 50 (mm)
Weight: 0.40 (kg)
QXP-32G2FCQNAP 2-port 32Gbps fiber channel adapter, PCIe 3.0 x8, SFP+, low profile, w/ SFP+ 32G optical transceivers
Dimension (L × W × H): 190 × 143 × 50 (mm)
Weight: 0.40 (kg)
-
RAM-16GDR3EC-RD-1600 (EOL)DDR type: DDRⅢ(240 PIN)
Capacity: 16GB
Spec: 512M X 8
Frequency: DDR3-1333
Form(PIN): 240PIN
with ECC Supported: ECC/REG
Power Supply: 1.5V
Dram Organization: 2048M*72
Temperature: 0℃~85℃
Environmental Regulation: RoHS
RAM-16GDR3ECT0-RD-1333DDR type: DDRⅢ(240 PIN)
Capacity: 16GB
Spec: 512M X 8
Frequency: DDR3-1333
Form(PIN): 240PIN
with ECC Supported: ECC/REG
Power Supply: 1.5V
Dram Organization: 2048M*72
Temperature: 0℃~85℃
Environmental Regulation: RoHS
-
CAB-CONSOLE-RSRJ11-0M22 RS232 to RJ11 0.2m console cable for ES1640dc, ES1640dc v2, ES1686dc, ES2486dc
Dimension (L × W × H): 275 × 32 × 14 (mm)
Weight: 0.09 (kg)
CAB-NIC40G30M-QSFPQSFP+ 40GbE twinaxial direct attach cable, 3.0M
Dimension (L × W × H): 10 × 240 × 298 (mm)
Weight: 0.50 (kg)
Note: This 40GbE QSFP+ network cable is designed for NAS models which are compatible with the QNAP 40GbE NIC LAN-40G2SF-MLX
CAB-SAS10M-8088MiniSAS external cable (SFF-8088 to SFF-8088), 1.0 m
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.15 (kg)
CAB-SAS20M-8088 (EOL)SAS CABLE;SAS SFF8088 CABLE;2;2000MM;28AWG;MINI SAS 26P PLUG;MINI SAS 26P PLUG;;;ONE PCS PKG;;;;JPC;RoHS
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.24 (kg)
CAB-SAS30M-8088 (EOL)SAS CABLE;SAS SFF8088 CABLE;2;3000MM;28AWG;MINI SAS 26P PLUG;MINI SAS 26P PLUG;;;ONE PCS PKG;;;;JPC;RoHS
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.30 (kg)
