TL-R1620Sdc

高可用性双控制器，支持高容量菊链串接的 SAS 12Gb/s 存储扩充解决方案

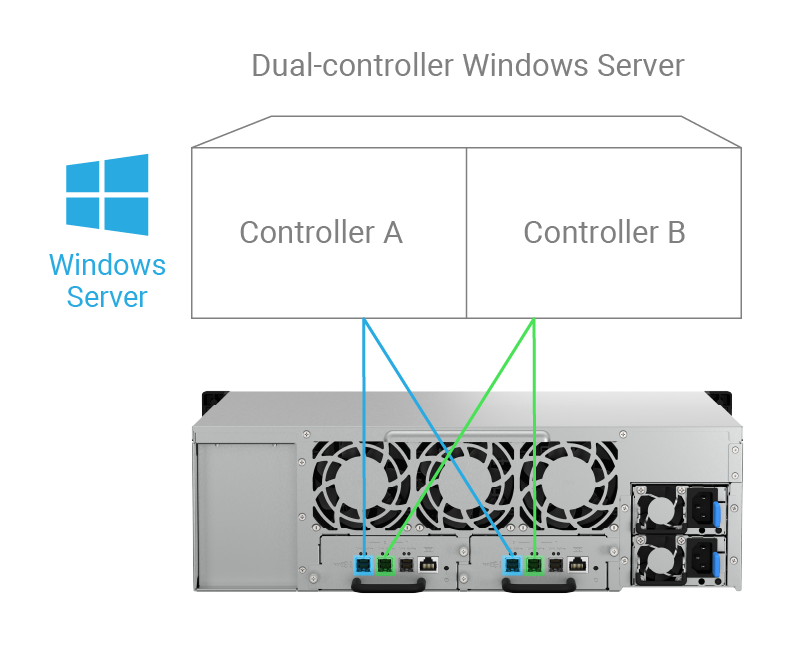

双控制器与双信道备援设计，系统服务不中断

为 Windows® 双控服务器连接 TL-R1620Sdc 建立备援 Cross Loop 组态，提供服务器连接 JBOD 以及 JBOD 之间的备援联机。结合两者保护措施，TL-R1620Sdc 可承受单一或多条联机中断，而 JBOD 机箱仍连接至服务器继续运作。高度容错能力可确保系统服务不中断，满足企业关键任务的存储需求。

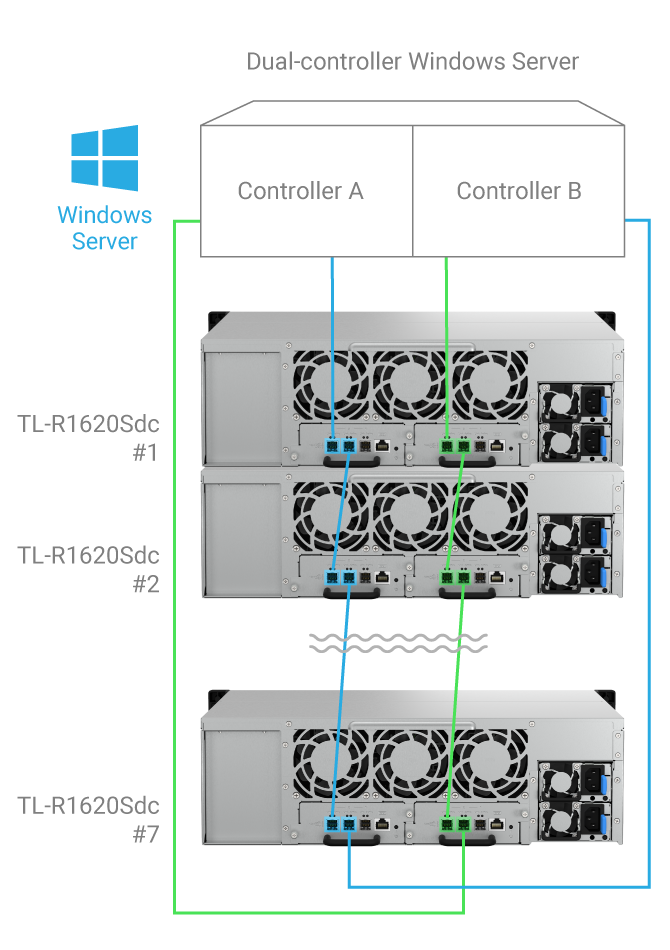

灵活串接 7 台 JBOD，扩充 PB 级存储容量

Windows® 服务器主机需安装兼容的 Broadcom® SAS HBA PCIe 扩充卡。

注意：扩充容量上限取决于 Windows® 服务器主机的系统限制。

稳定、效率、延展性

TL-R1620Sdc 搭载 28nm 低功耗 SAS35x28R SAS Expander 控制器，可安装 16 块 12Gb/s 或 6Gb/s SAS HDD 或 SSD；单一控制器具备 3 个高速 Mini-SAS HD (SFF-8644) 端口，两个控制器总计 6 个；每个 SAS 宽端口 (Wide Port) 结合了 4 个 SAS 12Gbps 通道，提供 48Gbps带宽。

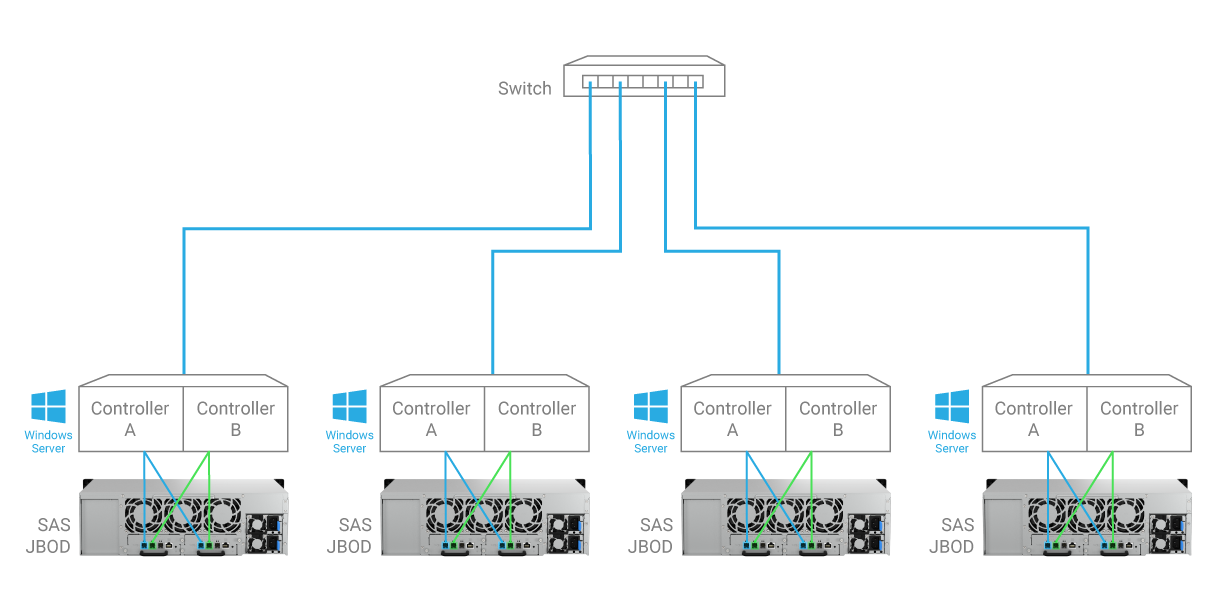

Windows S2D 容错转移丛集

双控架构：JBOD HA 保护

多路径备援：有
传输性能：48Gbps
( TL-R1620Sdc 附赠两条 mini-SAS 外接线 (SFF-8644 to SFF-8644)。可依串接需求额外购买。)

SAS DataBolt™ 线路带宽优化，为 6Gb/s 系统提供两倍、达 12Gbps 的传输速度

Windows® 服务器安装 12Gb/s SAS 适配卡连接 TL-R1620Sdc，搭配 Broadcom® SAS DataBolt™ 线路带宽优化技术，提供智能型数据缓冲功能可将数据传输到多个硬盘。当数据自服务器传输至 TL-R1620Sdc 时，无论安装 12Gb/s 或 6Gb/s 的硬盘或 SSD，皆可维持 SAS 12Gbps 高速传输，大幅提升数据传输量和 IOPS 性能。

Windows® 服务器专属磁盘监控工具

QNAP JBOD Manager 具备图形化的管理接口，让您以更直接的方式管理与 Windows® 服务器相连的 TL-R1620Sdc 空间。除了基本的运作状态信息，还能看到串接的设备拓朴、设置硬盘分区 (SAS Zoning)，同时可一目了然所有串接的 TL-R1620Sdc 固件版本，通过勾选轻松更新串接设备的固件。

知道更多：QNAP JBOD Manager

注：
1. QNAP JBOD Manager 对应 SAS JBOD 支持平台包含 Windows Server 2012 R2/ 2016/ 2019 (或更新版本)。Windows 服务器所安装的第三方 SAS HBA 扩充卡需支持相同平台以确保 QNAP JBOD Manager 可侦测到服务器信息。
2. 安装 Broadcom® SAS RAID 扩充卡的 Windows 服务器，因扩充卡规格限制，QNAP JBOD Manager 无法显示拓朴图状态。

•
  设备状态

  实时掌握 TL-R1620Sdc 信息，包含健康状况、系统温度、风扇转速、两个控制器的联机状态、多路径 (Multipath I/O, MPIO) 状况与 Zoning 种类。

•
  硬盘分区 (Zone Setting)

  SAS Zoning 设置，可将 JBOD 切分为 2 个区域 (Zone)，让您的服务器主机可存取特定分区硬盘。

•
  串接拓朴

  TL-R1620Sdc 设置好后自动产生清晰可视的串接拓朴图，让您快速掌握串接的设备及联机状态。

•
  固件信息

  详列所有串接的设备固件版本，可在接口上勾选，快速更新固件。

支持标准命令行接口 (CLI)

您可使用计算机以实体线路通过 Console Port 连接 TL-R1620Sdc，并使用标准命令行接口 (CLI) 对 TL-R1620Sdc 进行设置与配置，让您不用通过网络也可轻松管理。

知道更多：如何通过 CLI 接口设置 JBOD

备注：登入命令接口 (CLI) 前，您需要输入密码。默认密码为 00000000 (8 个 0)。

一目了然的 OLED 系统状态显示

短机身与双电源备援设计
适合安装于标准机柜或是小型 AV 媒体柜

(3U, H 131.3 x W 482.2 x D 425.3 mm; H 5.2 x W 19 x D 16.7 inch)

适用于 Windows 主机的 PCIe SAS 适配卡

品牌	Broadcom®	Broadcom®	Broadcom®	Broadcom®	Broadcom®	Broadcom®
型号	SAS 9300-8e	SAS 9305-16e	SAS 9380-8i8e	SAS 9400-8e	SAS 9500-8e	SAS 9580-8i8e
SAS 控制器	SAS3008	SAS3216	SAS3316	SAS3408	SAS3808	SAS3916
端口	2 x4 SFF-8644	4 x4 SFF-8644	2 x4 SFF-8643 2 x4 SFF-8644	2 x4 SFF-8644	2 x4 SFF-8644	2 x8 SFF-8645 2 x4 SFF-8644
传输接口	SAS 12Gb/s	SAS 12Gb/s	SAS 12Gb/s	SAS 12Gb/s	SAS 12Gb/s	SAS 12Gb/s
支持硬件 RAID	否	否	是	否	否	是

了解更多: 查看兼容性列表

注：TL-R1620Sdc 目前不支持 Microsemi 厂牌的 PCIe SAS 适配卡。

为工作环境配置合适的 SAS 线材

	CAB-SAS05M-8644	CAB-SAS10M-8644	CAB-SAS20M-8644	CAB-SAS30M-8644
长度	0.5 米 包装附赠	1 米	2 米	3 米
	立即购买	立即购买	立即购买	立即购买

5 年标准保修

TL-R1620Sdc 享有多达 5 年的免费产品保修。QNAP 提供无忧保修服务，为的是协助您的企业组织持续运作，让您为客户提供不中断的服务。
