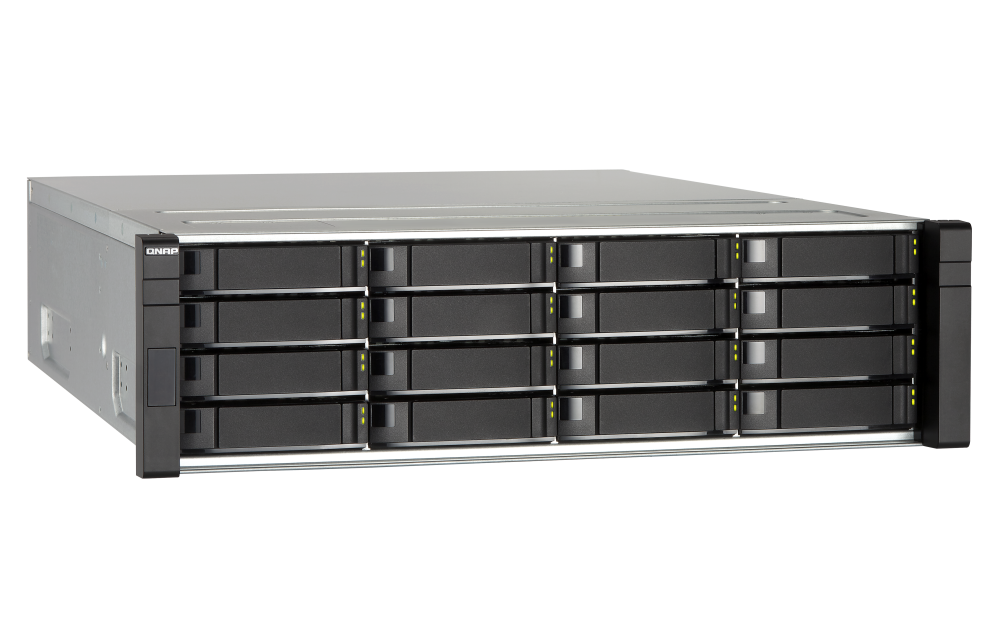

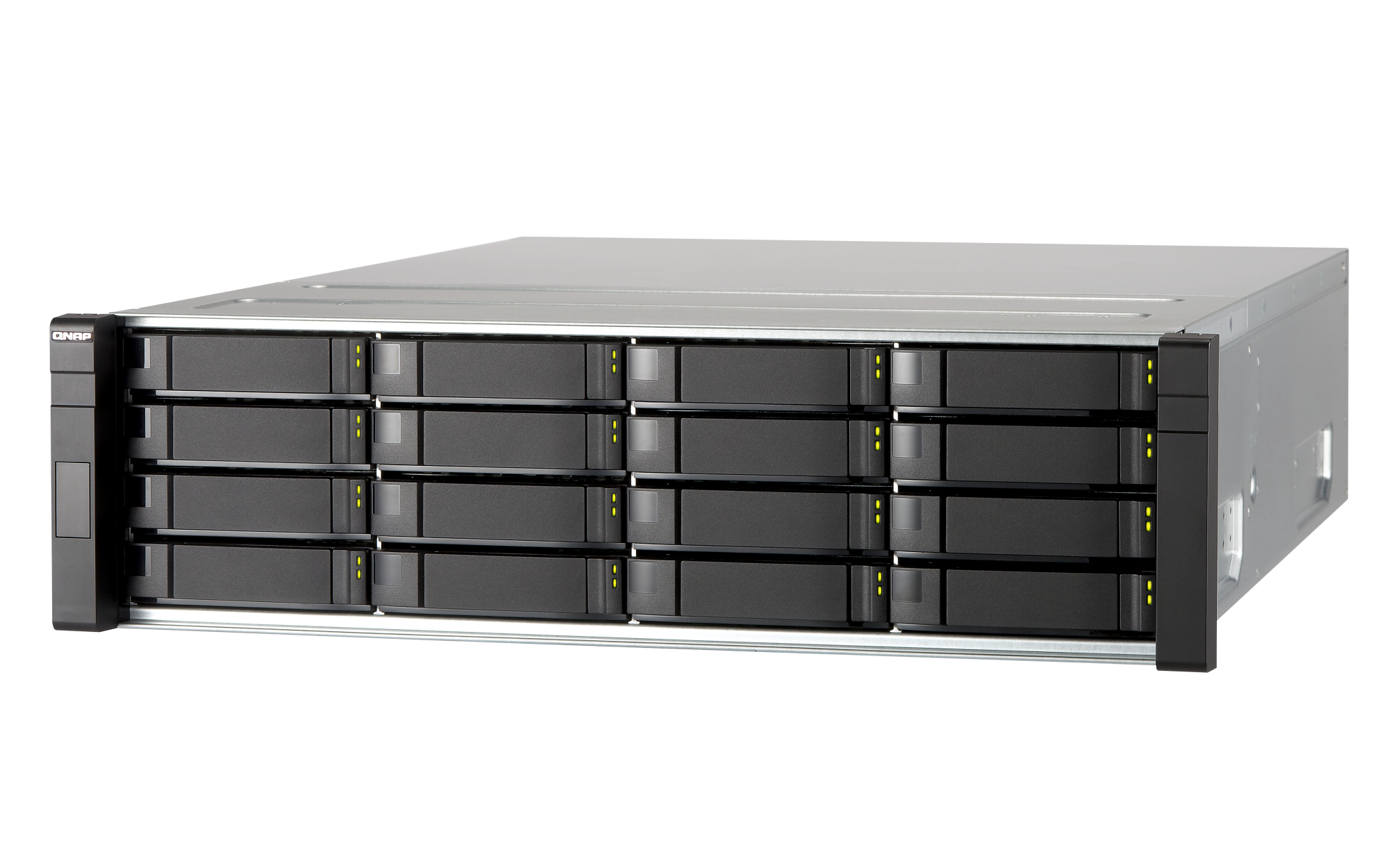

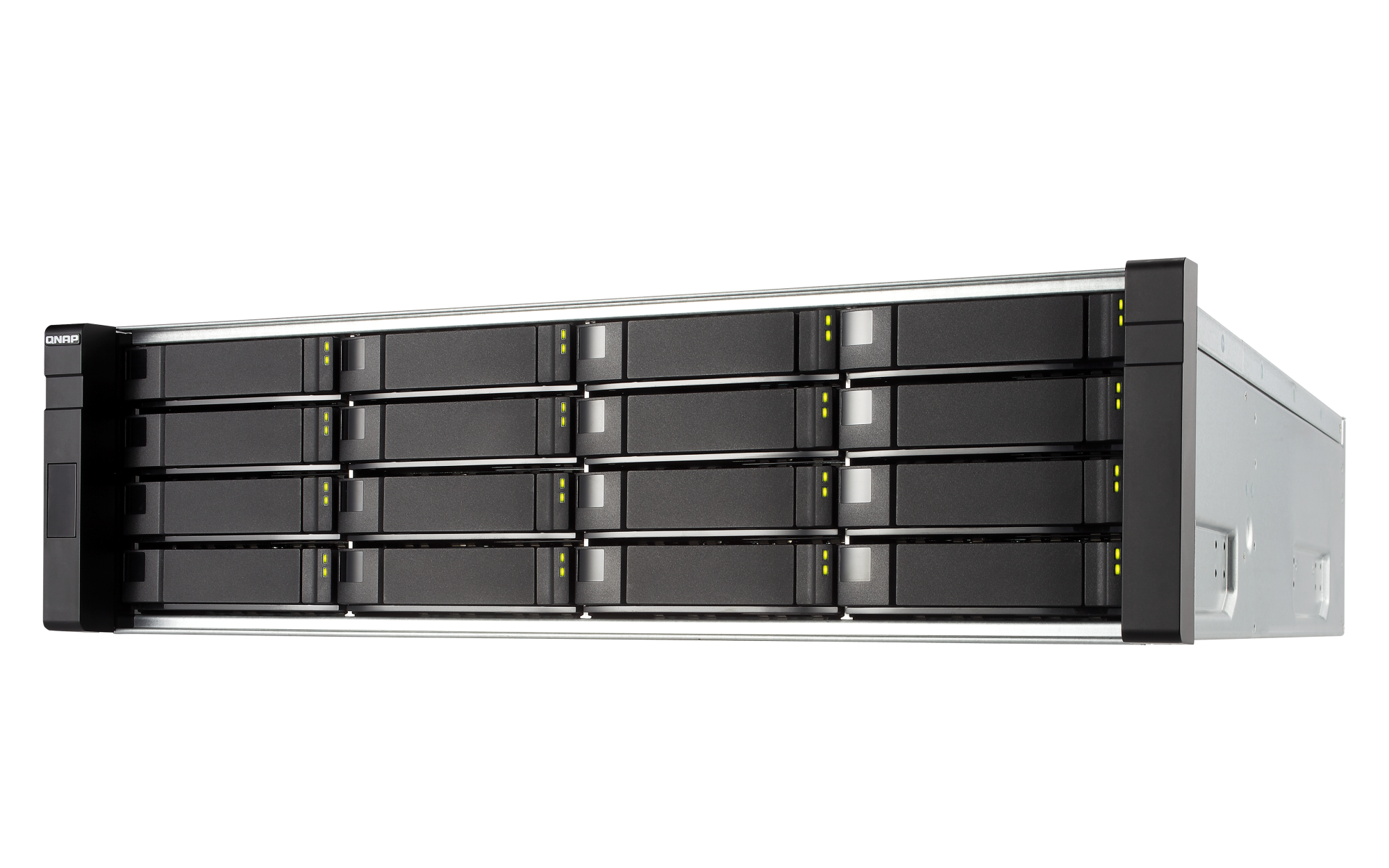

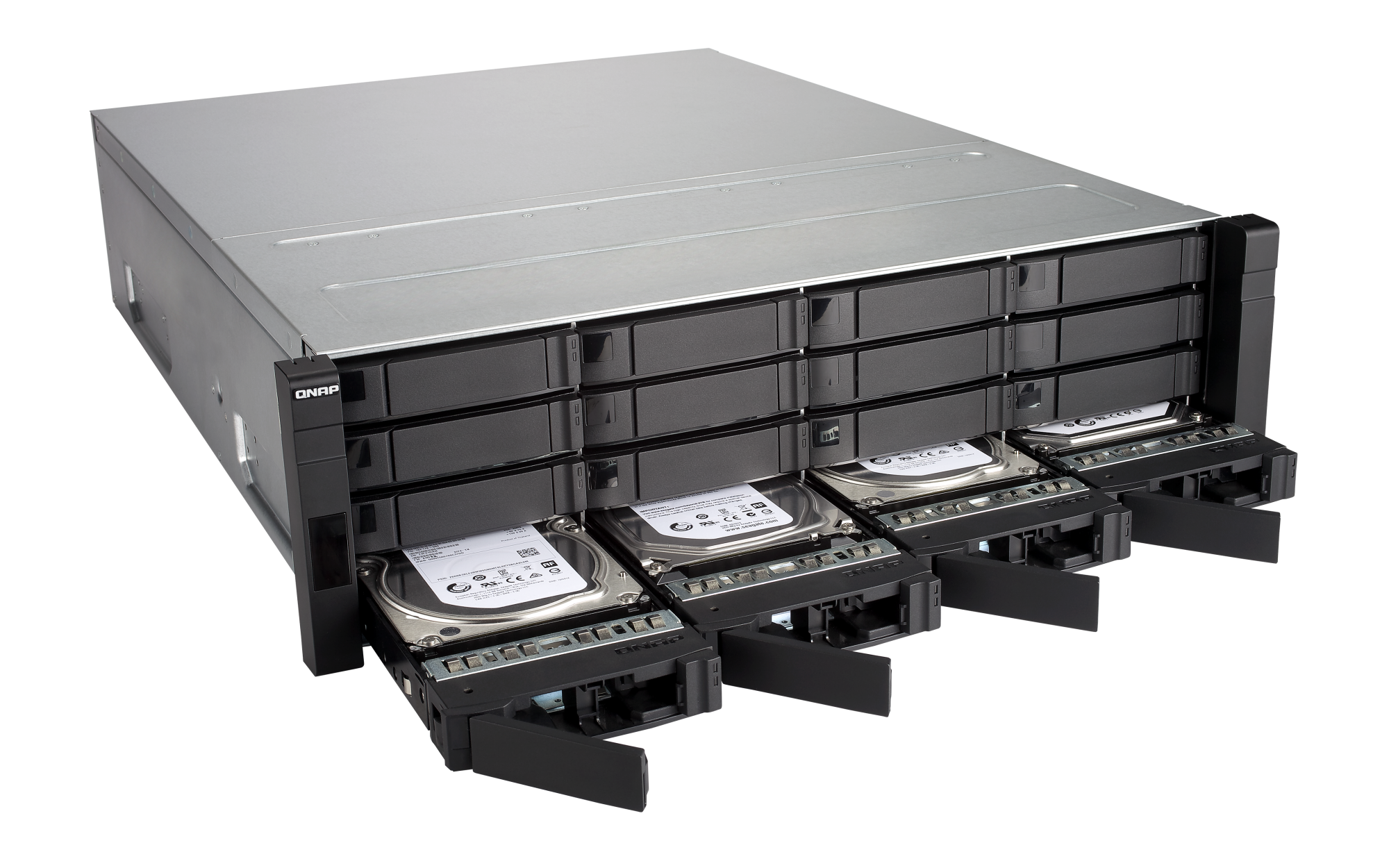

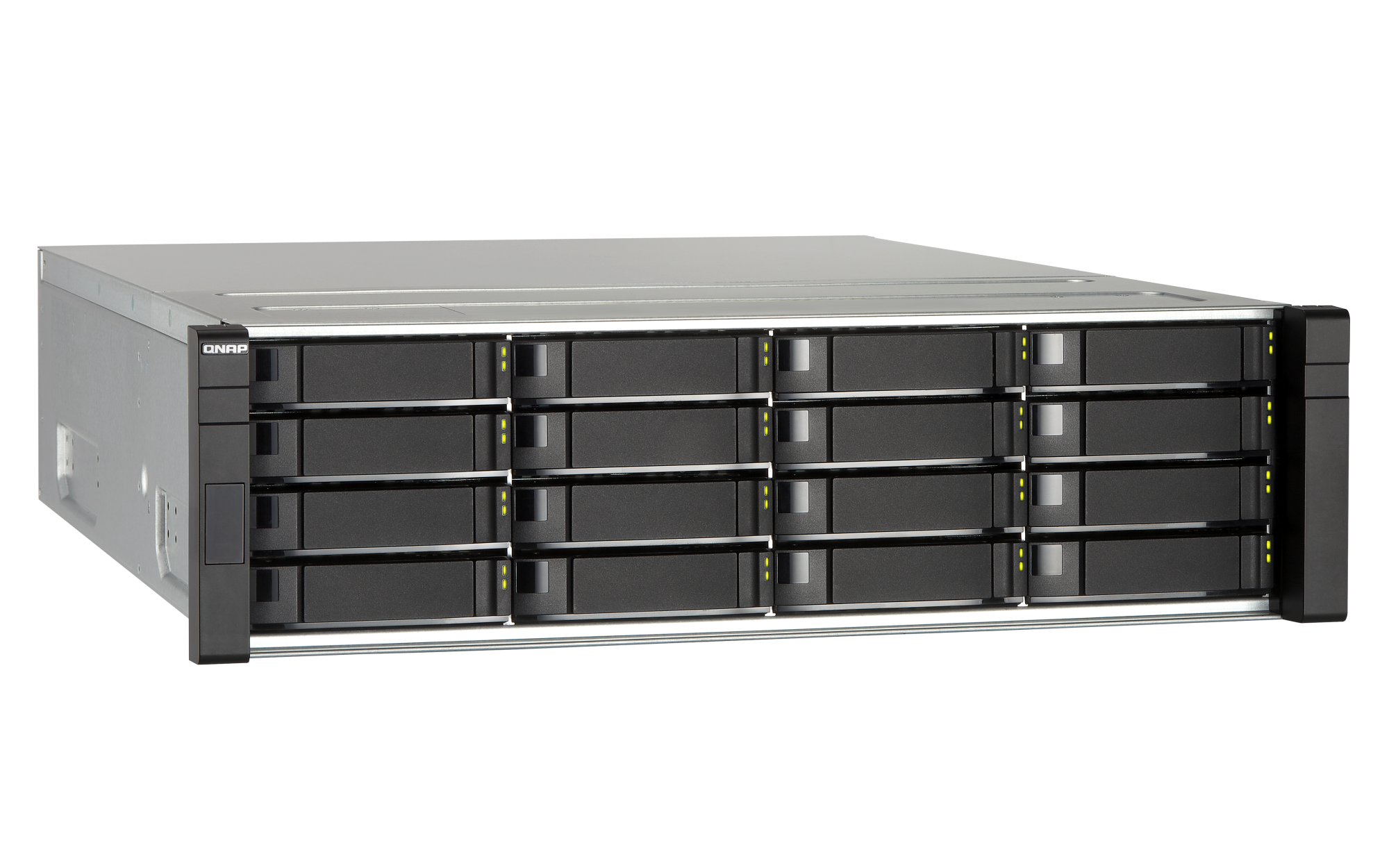

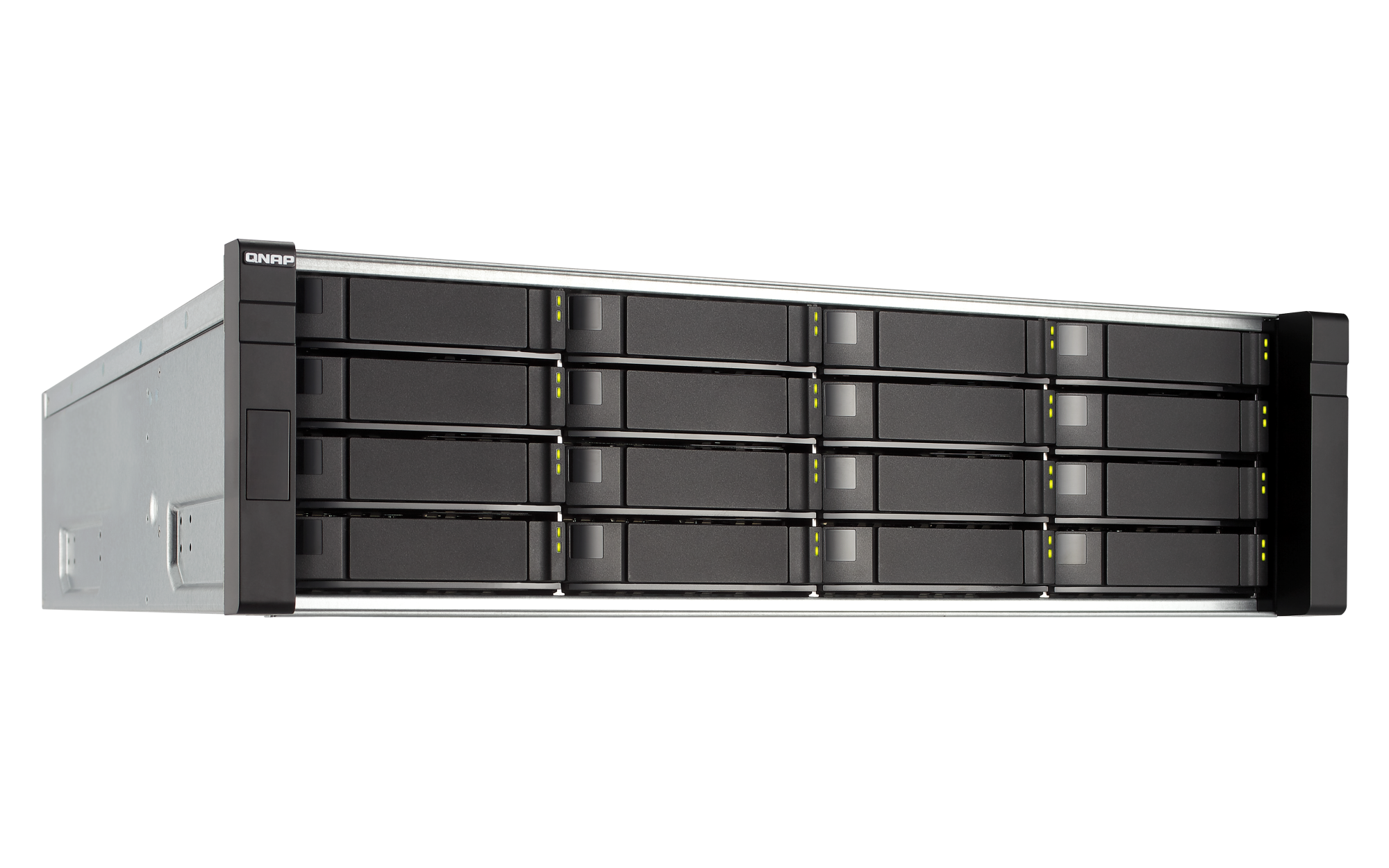

ES1640dc Specification
| 处理器 | Intel Xeon E5-2600 v2 family 处理器 Intel Xeon 6-core Processor E5-2420 v2 (15M Cache, 2.20GHz) |
|---|---|
| 内存 | 系统内存：DDR3 RDIMM 内存插槽总数：6 (双控制器，每一控制器 2 条系统主存储器，1 条 NVRAM 写入快取) 每一控制器 32GB 系统主存储器，16GB 写入高速缓存 |
| 闪存 | 2 GB DOM |
| USB | 2 x USB 3.2 Gen 1/2.0 埠 (仅供开发及除错用) |
| 支持硬盘数量类型 | 16 x 3.5 / 2.5 吋 SAS 6Gbps 硬盘 (兼容 SAS 12Gbps 硬盘)，或是 2.5 吋 SAS SSD |
| 原始容量上限 | 128TB (16 颗 8TB 硬盘) |
| 硬盘界面 | SAS 6Gb/s |
| 10/100/1000 Mbps 网络端口 | 每一控制器 1 (远程管理用) |
| 10Gbps 网络端口 | 每一控制器 2 x RJ45、Intel X540-BT2 |
| PCIe 扩展槽数量 | PCIe Slot x8 (Gen2 x8 讯号) 预留 40GbE 网络卡扩充 PCIe Slot x4 (Gen2 x4 讯号) 预安装 2 埠Mini-SAS |
| Copy To Flash (C2F) 快取埠 | mSATA SSD (32GB) for NVRAM，SATA 讯号，NVRAM 备援用 SSD |
| 外型 | 3U, 机架式 |
| 尺寸 | 618(深) x 446.2(宽) x 132(高) mm，不含把手 |
| 重量 | 净重 (NAS 机)：26.75 kg 毛重 (含包装、附件)：36.94 kg |
| 噪音量 | 声压 (LpAm) (依站立者位置)：66.1dB |
| 耗电量 | 休眠模式：314.86 W 运行中：501.40 W |
| 电源 | 770 W (备援容错 Redundant) |
| 风扇 | 可抽换散热风扇模块 (60*60*38mm; 16000RPM/12v/2.8A x 3) |
| 电磁兼容性 | • FCC Class A (USA only) • CE Mark ( EN55022 Class A, EN55024) |
| 安规 | • EN60950 • BSMI • VCCI • CB • LVD |

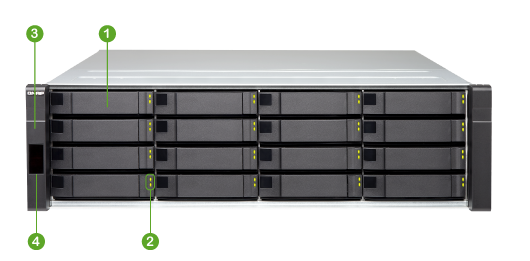

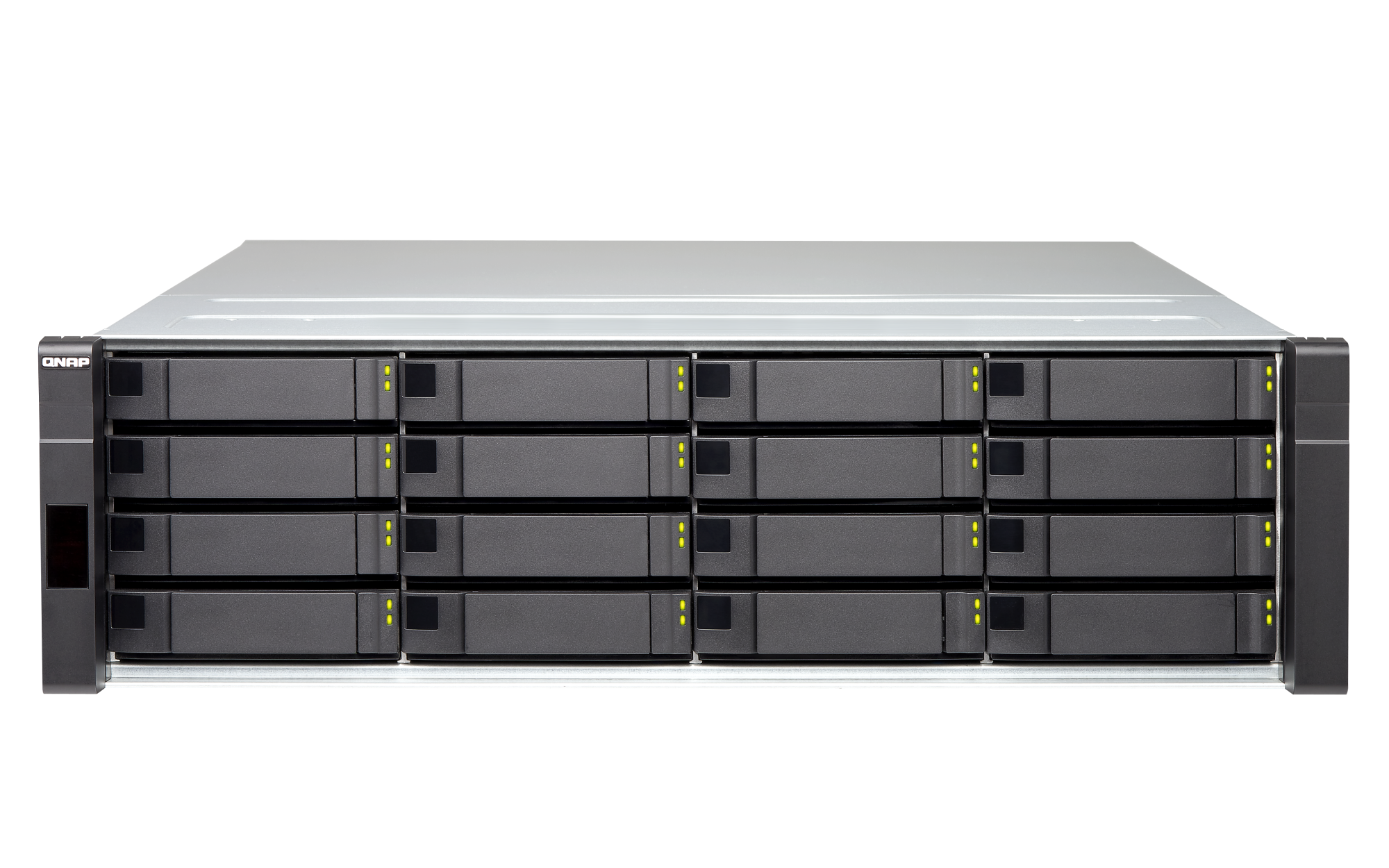

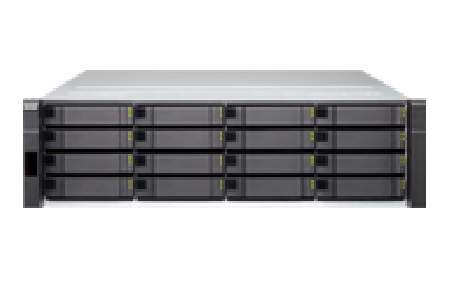

正面:
| 1. | 硬盘架 | 3. | 开启键 |
|---|---|---|---|
| 2. | 硬盘 LED 灯 | 4. | LED指示灯 电源指示灯 (蓝色)：系统上电/未上电 系统状态指示灯 (绿色 / 红色)：系统运作，系统错误，低电量，硬盘遗失，硬盘毁损，控制器失效，电源过载 七段显示器 (双字)：JBOD连结状态 |

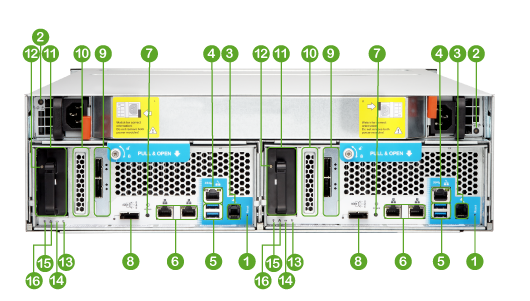

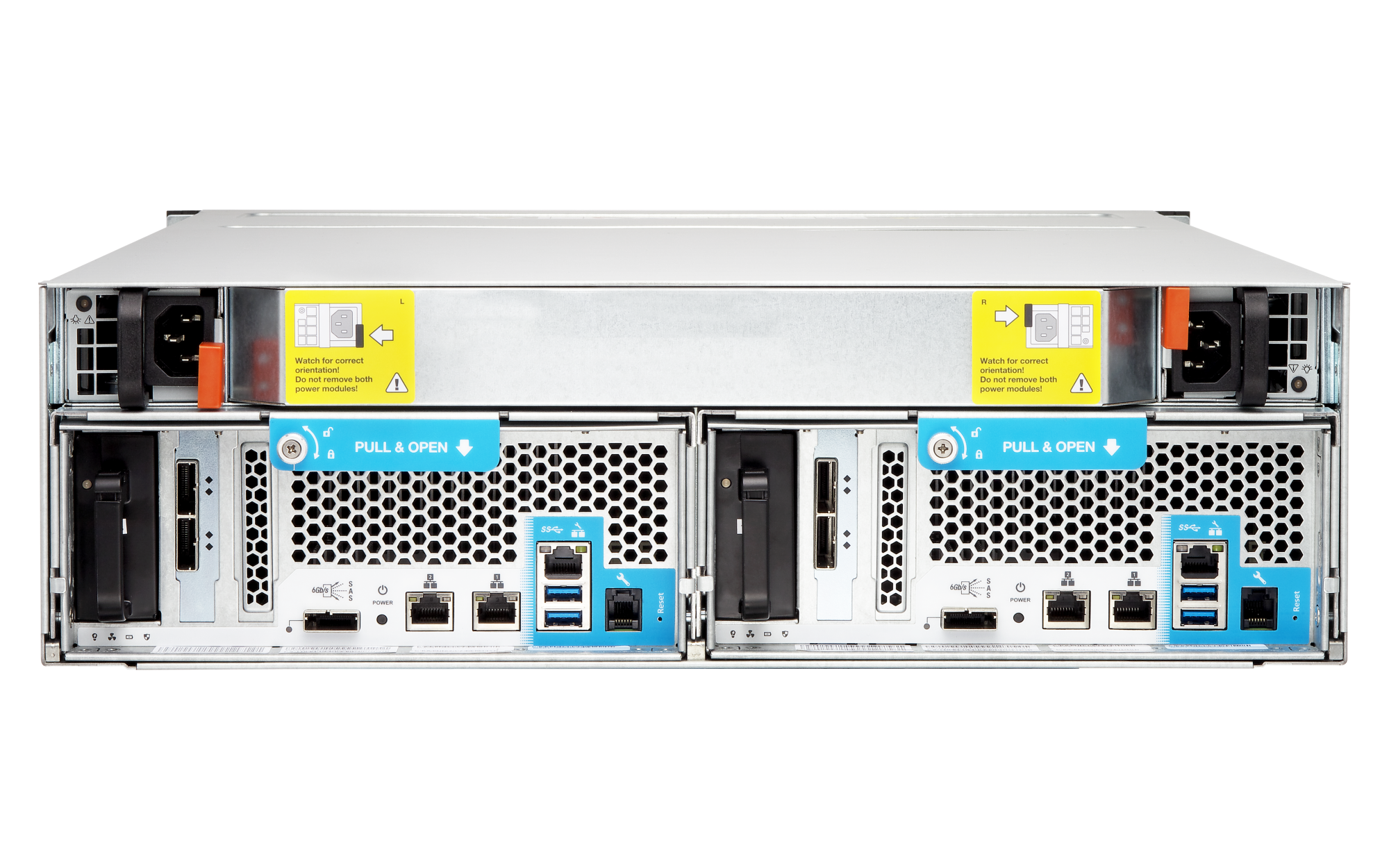

背面:
| 1. | 密码及网络设定重置键 | 9. | PCIe Gen2 x4 插槽，预装 2 埠 Mini-SAS (SFF-8088) 扩充卡 |
|---|---|---|---|
| 2. | 电源供应器指示灯 (绿色 / 琥珀色) | 10. | PCIe Gen3 x8 插槽，预留 40GbE 网卡扩充 |
| 3. | RJ11 to RS-232 serial | 11. | BBU 单元 |
| 4. | 1GbE 管理埠 | 12. | BBU 单元状态灯 (绿色 / 红色 / 琥珀色) |
| 5. | 2 埠 USB 3.2 Gen 1/2.0 | 13. | 控制器状态指示灯 (绿色 / 琥珀色) |
| 6. | 2 埠 10GbE (RJ45) | 14. | 风扇状态指示灯 (绿色 / 琥珀色) |
| 7. | 电源键 (强制关闭系统用) | 15. | 电池状态指示灯 (绿色 / 琥珀色) |
| 8. | 预留 Mini-SAS 埠 (SFF-8088) | 16. | 控制器遭受不安全移除警示灯 (绿色 / 琥珀色) |
备注：
Enterprise ZFS NAS 机架型系列均符合 ANSI/EIA-RS-310-D 安装标准。购买 Enterprise ZFS NAS 机架型机种之前，请确认机架符合以下条件：
1. 机架尺寸
- 安装宽度 ≥ 451毫米
- 面板宽度 ≥ 485毫米
- 安装深度：609.6 ~914.4 毫米

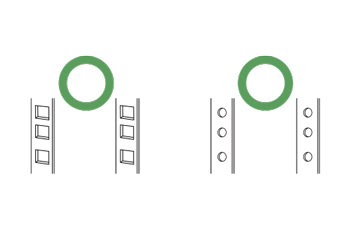

- 机架方孔左右中心对中心尺寸需为 465 毫米
2. Enterprise ZFS NAS 机架型系列的机架套件同时兼容方型孔与圆形孔的服务器机架。
注意：请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块，请使用规格相同的 QNAP 模块，并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。
|
| ||||
|
| ||||
|
| ||||
|
| ||||
|
| ||||
|
| ||||
|
| ||||
|
| ||||
| 设计和规格如有变更恕不另行通知。 | |||||
 |  |  |
| ES1640dc | 以太网络缆线 (10GbE) x 4 | 以太网络缆线 (1GbE) x 2 |
 |  |  |
| 电源线 x 2 | 十字螺丝 x 64 (适合 3.5 吋硬盘) | 十字螺丝 x 64 (适合 2.5 吋硬盘) |
 |  |  |
| E02 系列机壳专用滑轨模块，最大负载 57 公斤 RAIL-E02 | 快速安装手册 | 管理连接线 (RJ11 转 RS-232) x 1 |
 |  |  |
| NVRAM 写入快取模块断电备援电池模块 x 2 | 操作系统碟贴纸 x 4 | 硬盘抽取夹 SSD / 硬盘机种类贴纸 x 20 |
| 選購配件 | |
| 储存扩充设备/配件 | |
 EJ1600 |
|
 CAB-SAS30M-8088 | Mini SAS 外接線 (SFF-8088 to SFF-8088)，3M 当 Enterprise ZFS NAS 串接 EJ 系列 JBOD 时，需要多配置两条 Cable，让最后一台 JBOD 接回 NAS |
 CAB-SAS20M-8088 | Mini SAS 外接線 (SFF-8088 to SFF-8088)，2M 当 Enterprise ZFS NAS 串接 EJ 系列 JBOD 时，需要多配置两条 Cable，让最后一台 JBOD 接回 NAS |
 CAB-SAS10M-8088 | Mini SAS 外接線 (SFF-8088 to SFF-8088)，1M 当 Enterprise ZFS NAS 串接 EJ 系列 JBOD 时，需要多配置两条 Cable，让最后一台 JBOD 接回 NAS |
| CAB-SAS05M-8088 | Mini SAS 外接线 (SFF-8088 to SFF-8088), 0.5 m 当 Enterprise ZFS NAS 串接 EJ 系列 JBOD 时，需要多配置两条 Cable，让最后一台 JBOD 接回 NAS |

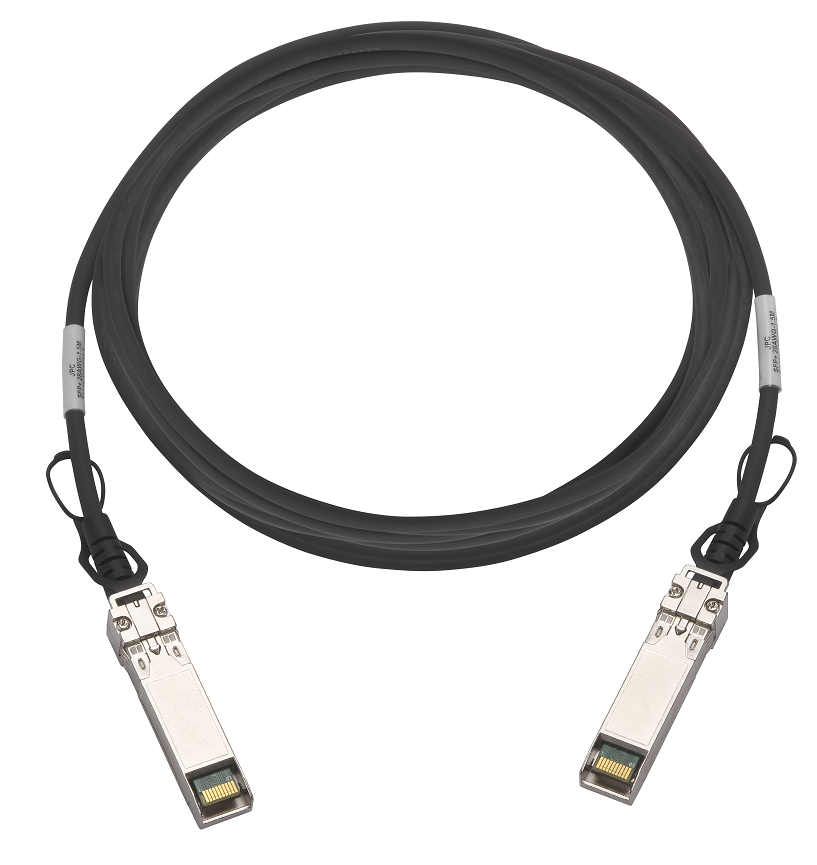

 CAB-DAC15M-SFPP-A02 | SFP+ Direct attach 网络线 1.5m |
 CAB-DAC30M-SFPP-DEC01 | SFP+ Direct attach 网络线 3m |
| CAB-DAC50M-SFPP-DEC01 | SFP+ Direct attach 网络线 5m |
 LAN-10G2T-X550 | 机架式 NAS 专用双埠 10GBase-T RJ45 接口网络扩充卡 |
 RAM-16GDR3EC-RD-1600 | 16GB DDR3 内存，1600 MHz，RDIMM |

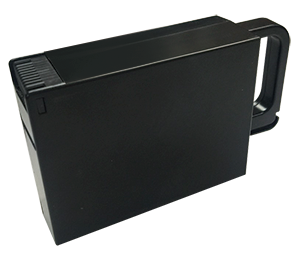

 BBU-A01-2200MAH | NVRAM 写入快取模块断电备援电池模块 |
