Mustang-F100 (FPGA)

搭载 Intel® Arria® 10 FPGA 的运算加速解决方案，助力 AI 深度学习推论

OpenVINO™ 工具套件

OpenVINO™ 工具套件是以卷积神经网络 (Convolutional Neural Networks，CNN) 为基础，可广泛应用于 Intel® 硬件平台 (包含加速卡) 并让应用效能优化。

OpenVINO™ 工具套件可兼容使用 Caffe、MXNET 或 TensorFlow 框架所开发的机器训练模型，透过模型优化器将训练模型转换成 IR 文件格式 (Intermediate Representation) ，并可在 Intel® 平台装置 (包含 CPU、GPU、FPGA 及 Movidius™ 神经计算棒等硬件加速芯片) 执行推论引擎，让推论效能更上一层。

在 Intel® 服务器/计算机上加速深度学习推论

将 Mustang-F100 安装于支持 Linux® (Ubuntu®) 的个人计算机或工作站，在深度学习推论、影片串流及数据中心等应用获得优化的运算效能。Mustang-F100 提供完善的实时 AI 推论效能加速方案，能完美搭配 OpenVINO™ 工具套件，优化处理影像分类及计算机视觉的推论工作负载。

• 操作系统
  Ubuntu 16.04.3 LTS 64bit、CentOS 7.4 64bit、Windows 10 (将陆续新增)
• OpenVINO™ 工具套件
  • Intel^® 深度学习开发工具包
    • - 模型优化器
    • - 推论引擎
  • 可优化的计算机视觉库
  • Intel^® 媒体软件开发工具套件 (Media SDK)
    *OpenCL™ 绘图驱动程序及执行环境
  • 目前支持的 AI 模型：AlexNet、GoogleNet、Tiny Yolo、LeNet、SqueezeNet、VGG16、ResNet。(将陆续新增)
  • Intel^® FPGA 深度学习加速套件
• 具高度弹性，Mustang-F100-A10 可于OpenVINO™ 工具套件架构发展，兼容使用 Caffe、MXNET 或 TensorFlow 框架所开发的训练模型，透过模型优化器将训练模型转换成 IR 文件格式 (Intermediate Representation) 以进行后续推论。

*OpenCL™ 是苹果公司之商标，经由 Khronos 集团授权使用。

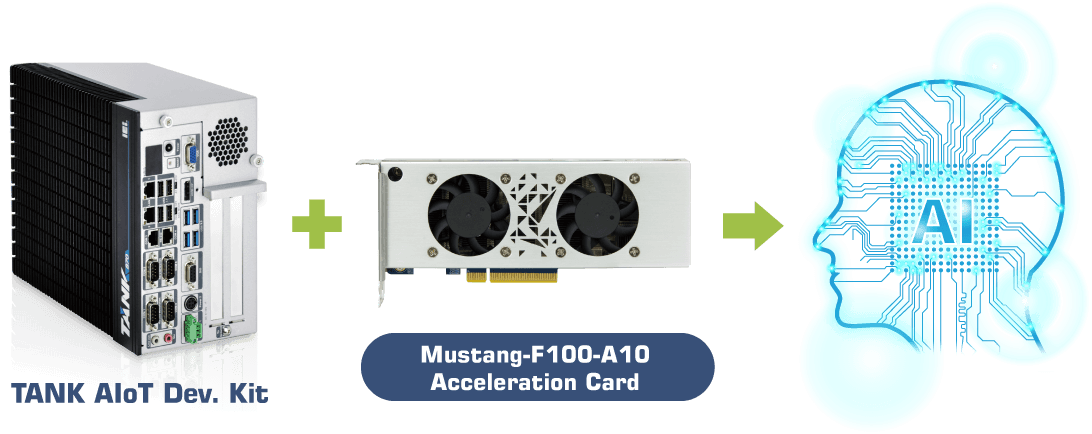

QNAP NAS 成为推论服务器

OpenVINO™ 工具套件可广泛应用于 Intel® 硬件平台 (包含加速卡) 并让应用效能优化。藉由安装 OpenVINO™ Workflow Consolidation Tool (OWCT)，搭载 Intel® 处理器的 QNAP NAS 即成为理想的推论服务器，协助企业组织快速发展自己的推论系统。OpenVINO™ 工具套件提供模型优化器以及推论引擎，不仅简单易用、部署弹性，更可提供效能、低延迟的计算机视觉应用，助力深度学习推论的发展。AI 开发者可将训练好的模型部署于一台 QNAP NAS 上进行推论，并安装 Mustang-F100 FPGA 运算加速卡让推论效能更上一层。

知道更多：OpenVINO™ Workflow Consolidation Tool

注意：
1. QNAP NAS 仅支持 QTS 4.4.0~4.4.3 的版本，以及OpenVINO™ Workflow Consolidation Tool (OWCT) v1.1.0。
2. 使用 FPGA 加速卡进行运算时，虚拟机 pass-through 功能将被自动关闭，重新启动时请务必确认所有 NAS 工作皆已完成，以防数据遗失。
3. 将 Mustang-F100 安装于 NAS PCIe Gen3 x8 插槽。更多支持机种机型请参考兼容性列表。
4. 需至 QTS App Center 安装专用驱动程序 QPKG「Mustang Card User Driver」。

QNAP OWCT 提供简单好用的推论引擎

• 上传影片档案

• 下载推论结果

应用

•

  机器视觉

•

  智慧零售

•

  影像监控

•

  医疗诊断

尺寸视图

(Unit: mm)

注意:
若配合 QTS 以外操作系统可支持多达 8 张 Mustang-F100；QNAP TS-2888X NAS支援多达 4 张卡。请在DIP 指拨开关上设定要在 Mustang-F100 上执行的卡片编号 (0至7)，并透过 LED 指示灯亮灯显示运作中。

FAQ

	问题	解决方案	档案下载
1	Bitstream 无法对应 OpenVINO 版本	取得 FPGA 下载接线*并依照指示步骤更新 FPGA Bitstream	Mustang-F100-A10_Download_cable_User_guide
2	通过 lspci 指令无法辨识硬件	下载修正程序以解决 Mustang 卡无法在某些主板上被辨识的的问题	Mustang-F100_patch

*Bitstream 需搭配更新套组，请选购 IEI 配件： 7Z000-00FPGA00。
