QSW-M7230-2X4F24T

三速高性价比之选——轻松升级至 100GbE 企业骨干网

特色

QSW-M7230-2X4F24T 是一款 L3 Lite 管理型 100GbE 交换机，专为高性能存储环境和中大型企业骨干网打造。集成 2 个 100GbE QSFP28 端口、4 个 25GbE SFP28 端口和 24 个 10GbE RJ45 端口，可在单一平台上实现服务器和 NAS 的 100G/25G 上行，同时支持服务器、工作站及汇聚交换机的大规模 10G 接入。通过 L3 Lite 路由和 MC-LAG 高可用架构，即使在高负载下也能保持关键业务流量的稳定与低延迟，助力企业构建可扩展且具成本效益的 100GbE 骨干网络。
QSW-M7230-2X4F24T 为台湾制造（MIT），提供高品质、可靠的网络解决方案。

三速集成
多速率设计，结合 100GbE、25GbE 和 10GbE 端口，同时满足骨干、汇聚和接入层需求。灵活连接 QNAP NAS、服务器及相关交换机系列，轻松构建一致的高速网络架构。
L3 Lite
提供 IP 设置（IPv4、IPv6、DNS）、静态路由、DHCP 服务器、SNTP 及优异 VLAN 设置，便于部署和管理高性能、安全的企业网络基础设施。
持续运行的企业网络
采用 MC-LAG（多机箱链路聚合组）架构，提供高可用性和冗余，保障网络切换不中断。
优化的 ToR 部署
采用 1U 机架式设计，集成 100GbE、25GbE 和 10GbE，适合作为机架顶部（ToR）交换机，集中接入服务器和存储节点。
云端集中管理，轻松运维
无需额外硬件或软件。通过 AMIZcloud 管理平台可监控不同地点的多台交换机，实现远程 IT 故障排查，降低运维成本。
低延迟 AVoIP 用户体验
支持带 VLAN 的 IGMP Snooping 和更精细时间协议（PTP），实现更精准时间同步，提升音视频传输的质量与稳定性，适用于视频墙和大型户外显示墙等场景。

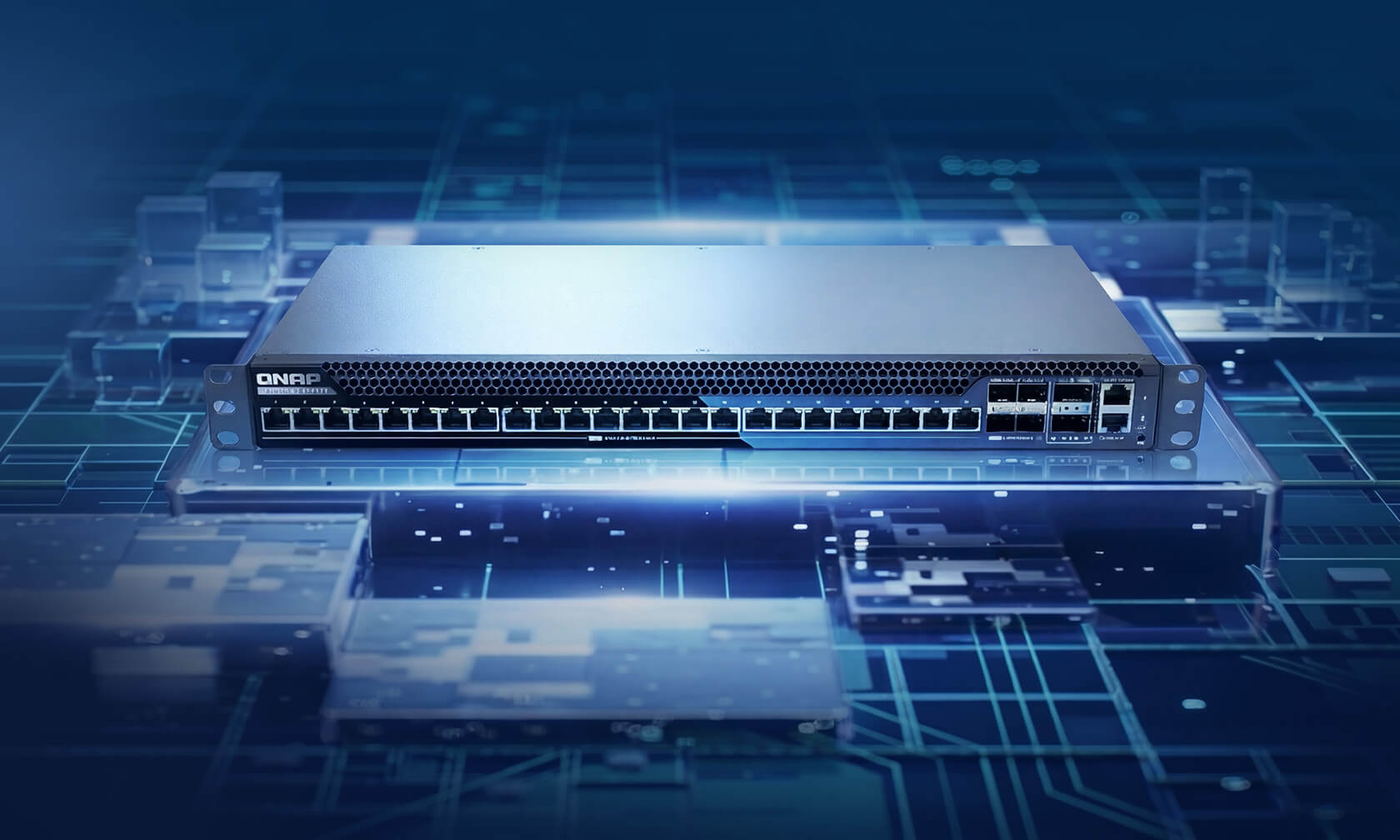

高性价比 100GbE 升级：无缝过渡至高速企业骨干网络

QSW-M7230-2X4F24T 将 100G、25G 及高密度 10G 连接集成于 1U 机架空间，相较同类 100GbE 交换机，具备更优的价格竞争力和端口灵活性。企业可为关键服务器和 NAS 部署 25GbE/100GbE，同时保留现有 10GbE 布线和设备。上层骨干扩展可逐步进行，无需整体更换网络设备。此方案在有限的网络预算下，实现了实际性能提升并延长投资周期。

高达 1080Gbps 的骨干网络交换容量

QSW-M7230-2X4F24T 配备 2 个 100GbE QSFP28 端口、4 个 25GbE SFP28 端口和 24 个 10GbE RJ45 端口，具备高达 1080Gbps 的交换机能力和无阻塞架构，即使在多台服务器、NAS 和交换机产生大量流量时，也能实现线速转发和稳定低延迟表现，适合作为核心骨干或高速汇聚交换机。

满足近 50 人双团队或双工作室的高速协作需求

QSW-M7230-2X4F24T 通过 100GbE 互联，可同时支持多达 48 台 10GbE 工作站和 8 台 25GbE NAS 设备，适用于中大型视频后期制作、设计或工程团队的双工区 / 双部门部署。每个区域拥有独立的 10GbE 接入和 25GbE 存储节点，区域间通过 100GbE 骨干实现高速项目与资产共享，支持多用户同时顺畅地编辑、渲染和备份大文件，轻松应对不断扩展的工作室和办公环境。

100GbE/25GbE/10GbE 多速率端口设计，灵活构建高速网络架构

QSW-M7230-2X4F24T 提供两个 100GbE QSFP28 端口、四个 25GbE SFP28 端口和二十四个 10GbE RJ45 端口。多种端口类型共存于同一设备，可同时满足核心、汇聚和接入层的连接需求，帮助企业更灵活地规划和扩展高速网络基础设施。25GbE SFP28 接口向下兼容 10GbE SFP+/1GbE SFP 接口，10GbE RJ45 接口向下兼容 5G/2.5G/1G 接口。

100GbE QSFP28
100GbE 端口可作为连接核心交换机、高性能服务器或 NAS 的上行链路。可使用 QSFP28 DAC（直连铜缆）或光模块连接带有 100GbE QSFP28 接口的服务器和交换机，或安装 100GbE 网卡的 NAS。
25GbE SFP28
25GbE 端口适用于连接汇聚交换机和 NAS。可使用 SFP28 DAC（直连铜缆）或光模块连接带有 25GbE SFP28 光纤接口的 NAS、服务器和交换机。
10GbE RJ45
10GbE 端口为服务器和工作站提供高密度接入。可使用 RJ45 网线或模块连接带有相同接口的服务器、交换机或 NAS。

支持 PTP 高精度时钟，实现大规模 AV over IP 同步

在多屏视频墙、跨楼层显示或大型展览场馆中，即使微小的时间误差也容易导致画面不同步、音视频不同步。QSW-M7230-2X4F24T 内置 SiTime 高精度时钟，支持 PTP 边界时钟，为网络提供更稳定的时间基准，保障众多编码器、解码器和显示设备的同步。无论部署在指挥中心、演播控制室、体育场馆、商场数字标牌或校园 / 企业多屏展示环境中，均可在复杂拓扑下实现音视频表现的一致性。

企业级 IP 路由、网络高可用性及高性能需求

IP 路由
通过 IP 地址转发数据包，实现不同网络分段间的设备通信，或高效连接不同分段和子网，以便根据功能实现更复杂的网络分段。
MC-LAG 网络冗余
将多个交换机之间的连接整合为单一逻辑链路。该逻辑链路为客户端设备提供高可用性和冗余，即使部分物理链路发生故障也能持续运行。结合 NAS 高可用性（HA）使用时，可在存储和网络层实现高可用性，带来双层保护。

了解更多：MC-LAG 确保网络连接不中断，QNAP 高可用性解决方案
LACP
链路聚合控制协议可将多条网络连接整合，提高带宽并防止连接故障。

通过 QNAP L3 Lite 交换机扩展安全高效的企业网络基础设施

中大型企业通常拥有庞大且复杂的网络基础设施。升级为 L3 Lite 管理型交换机，不仅可扩展安全高速的网络基础设施，还能大幅节省维护和管理成本。

可扩展性

在扩展网络时，需要增加更多网络交换机以连接更多终端设备。部署 L3 Lite 交换机帮助，实现对大规模分段网络的精细化管理。
高性能

高性能网络传输对于关键业务应用和服务至关重要。L3 Lite 交换机可有效满足 AI、多媒体和虚拟化等应用对高性能网络的需求。
安全性

在中大型网络中遇到复杂连接难题？L3 Lite 交换机提供 IP 路由表，既提升连接安全性，又简化安全性管理。

通过带宽与数据包控制优化网络性能

QSW-M7230-2X4F24T 提供实用的带宽和数据包控制功能，有效分配带宽并管理网络分段，提升管理员的网络性能体验。

LACP

链路聚合可将多条网络连接整合，提高带宽并防止连接故障。
PTP

精密时间协议（PTP）符合 ITU-T G.8273.3 Class A 标准，为网络设备提供更精细的时间同步。QSW-M7230-2X4F24T 可更贴合转发 PTP 数据包并修正内部延迟，较大时间误差通常限制在 100 纳秒。
QoS

服务质量（QoS）提供详细的流量控制（队列调度）和优先级管理（严格策略），提升网络性能并保障关键流量的实时传输。
VLAN

虚拟网络（VLAN）允许来自不同网络的设备组合成一个网络。
前向纠错（FEC）

FEC 帮助可克服数据包丢失——这在高速、长距离网络中可能较为常见。通过 FEC，接收端能够检测并恢复丢失的数据，修复比特错误，从而保障在“噪声”信道中的数据可靠传输。与仅支持 FEC 的常见交换机不同，还支持 IEEE-802.3ap 自动协商，提升 QSS 的兼容性。
IGMP 侦听

IGMP 侦听有助于减少带宽损耗并防止网络信息泄露。

强大的安全性与系统功能

QSW-M7230-2X4F24T 拥有强大的安全性与系统功能（包括 ACL、LLDP、RSTP 和流量控制），可帮助帮助管理员通过访问控制、故障排查、环路预防和避免丢包等方式提升网络可靠性。

ACL

访问控制列表（ACL）通过自定义规则过滤进出包的数据，提升安全性。同时支持 ACL 镜像，可将符合特定 ACL 规则的流量复制并转发至指定的监控或分析设备。
LLDP

允许设备向直接连接的对等 / 邻居设备通告设备信息，简化故障排查流程。
RSTP

通过阻断或转发流量，确保以太网网络的无环拓扑结构。
流量控制

在发送端和接收端之间平衡流量，避免网络拥塞。

QSS Pro：强大且智能

QNAP 交换机 System Pro（QSS Pro）配备易用的 Web 图形界面，便于进行三层 Lite 和二层管理及增值功能操作。

知道更多：QSS Pro

概览仪表板
查看实时系统信息、端口连接状态和端口流量。
MC-LAG 网络冗余
在两个对等 QSW-M7230-2X4F24T 之间创建冗余链路，实现高可用性。
IPv4/IPv6 静态路由
除了广泛支持现有 IPv4 网络设备外，QSW-M7230-2X4F24T 还支持具备扩展寻址能力的 IPv6，便于未来部署更多网络设备。
DHCP 服务器
自动分配动态 IP 地址给局域网客户端。
高品质 AV-over-IP 体验
AV-over-IP 向导将引导您配置 IGMP Snooping 和 VLAN，以便为视频墙和大型户外显示墙等应用路由 AV 流量。结合 PTP 和 QoS 优先级管理，带来纳秒级延迟和高分辨率 AVoIP 体验。
管理所有联网设备
支持 SNMP，可集中且安全地管理网络环境中的所有联网设备，如 NAS、路由器、网络交换机、工作站、调制解调器、IP 电话和 IP 摄像头。
在线固件检查与更新
一键固件更新，保障您的 QNAP 交换机安全。

基于云的控制平台，高效管理多台交换机

无需购买额外硬件或软件。通过 AMIZcloud 管理平台，您可轻松监控分布于各地的交换机，并即时获取设备信息。

了解更多 AMIZcloud 信息

QNAP 100GbE 交换机系列：功能对比

	QSW-M7308R-4X	QSW-M7230-2X4F24T
端口总数	12 个端口	30 个端口
主要端口类型	4× 100GbE QSFP28 + 8× 25GbE SFP28，全部为光纤	2×100GbE QSFP28 + 4×25GbE SFP28 + 24×10GbE RJ45
外形规格	半宽 1U，可并排放置两台，节省机架空间	标准 1U，适合 ToR（机架顶部）部署
连接对象	100G/25G 服务器、NAS、25G/10G 光纤交换机等	机架内 10GbE 工作站 / 服务器 /NAS、AVoIP 编解码器等
适用场景	存储中心核心、企业机房 100G/25G 主干、大型 AV over IP/ 视频墙主干。	音频 / 视频工作室机架、多屏视频墙区域节点、展览 / 体育场 AV over IP 机架、大型 10GbE RJ45 需求的企业 / 园区环境。

轻松部署 Air Gap 隔离备份

利用 QNAP 的 Airgap+ 隔离备份解决方案来保护您的企业资料。将 QNAP NAS 搭配 QSW-M7230-2X4F24T，即可顺利执行脱机备份以降低备份环境暴露于网络攻击的机会，有效保护备份数据免受网络攻击和数据外泄的威胁。

了解更多 Airgap+
