QSW-M7230P-2X4F24T

三速高性价比之选——轻松升级至 100GbE 企业骨干网络，支持 90W 802.3bt PoE

特色

QSW-M7230P-2X4F24T 是一款 L3 Lite 管理型 100GbE PoE 交换机，专为高性能存储环境和中大型企业骨干网络设计。集成 2 个 100GbE QSFP28 端口、4 个 25GbE SFP28 端口和 24 个 10GbE RJ45 802.3bt PoE 端口（单端口较高 90W，总 PoE 预算 800W），可为服务器和 NAS 提供 100G/25G 上行连接，同时支持高功率 Wi-Fi 7 AP、SD-VoE 音视频设备及 10G 工作站接入。配备 L3 Lite 路由与 MC-LAG 高可用性架构，助力企业构建可扩展且高性价比的高速网络与 PoE 供电基础设施。

三速集成
多速率设计，结合 100GbE、25GbE 和 10GbE 端口，同时满足骨干、汇聚和接入层需求，打造持续高速架构。
L3 Lite 路由
支持 IP 配置（IPv4、IPv6、DNS）、静态路由、DHCP 服务器、SNTP 及优异 VLAN 设置，实现高效安全的网络管理。
企业级高可用网络
采用 MC-LAG（多机箱链路聚合组）架构，实现高可用性与扩展性，保障网络切换不中断。
优化 ToR 部署
采用 1U 机架式设计，集成 100GbE、25GbE 和 10GbE，适合作为 ToR（机架顶部）交换机连接服务器和存储节点。
802.3bt 90W PoE 供电
全部 24 个 10GbE RJ45 端口支持 IEEE 802.3bt PoE++，单端口较高 90W（总预算 800W），可轻松为 Wi-Fi 7 AP、PTZ 摄像机及 SD-VoE 设备供电。
低延迟 AVoIP 体验
支持带有 VLAN 的 IGMP 侦听和精密时间协议（PTP），实现纳秒级时间同步和视频墙性能。

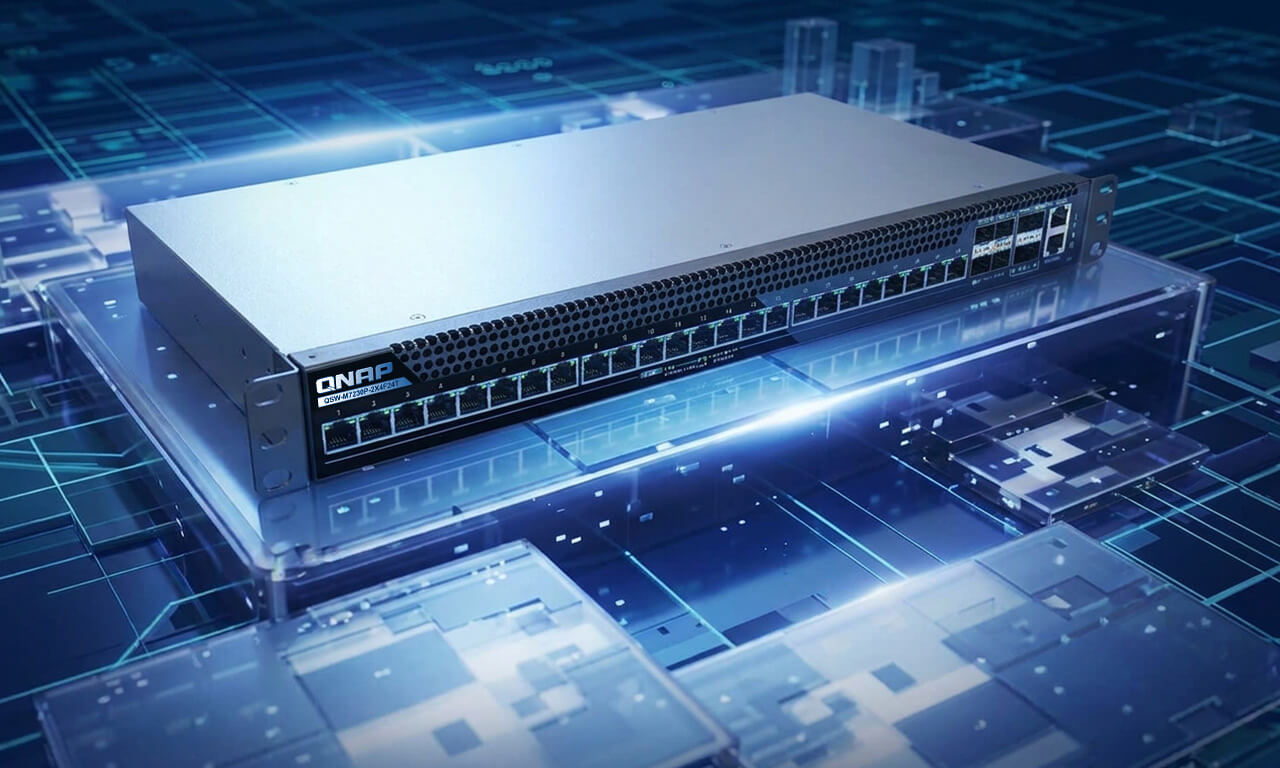

高达 1080Gbps 企业骨干交换容量

配备 2 个 100GbE QSFP28 端口、4 个 25GbE SFP28 端口和 24 个 10GbE RJ45 802.3bt PoE 端口，QSW-M7230P-2X4F24T 可实现高达 1080Gbps 的交换容量，在高流量下依然保持无阻塞线速性能和稳定低延迟。

满足 50 人双团队或工作室高速协作需求

通过 100GbE 骨干连接，QSW-M7230P-2X4F24T 可同时支持多达 48 台 10GbE 工作站和 8 台 25GbE NAS 设备，适用于需要大容量资产渲染与备份的中大型视频编辑工作室及工程团队。

100GbE / 25GbE / 10GbE 多速率端口设计，灵活架构

QSW-M7230P-2X4F24T 提供 2 个 100GbE QSFP28 端口、4 个 25GbE SFP28 端口和 24 个 10GbE RJ45 802.3bt PoE 端口，单台设备即可覆盖核心、汇聚和接入层连接。

100GbE QSFP28
作为上行端口，连接核心交换机、高性能服务器或使用 QSFP28 DAC 线缆或收发器的 100GbE NAS。
25GbE SFP28
较为适合通过 SFP28 DAC 线缆或收发器连接汇聚交换机和全闪存 NAS，并向下兼容 10G/1G SFP。
10GbE NAS
为工作站和服务器提供高密度 10G 接入，并支持 Wi-Fi 7 AP 和 SD-VoE 设备的 PoE 供电。

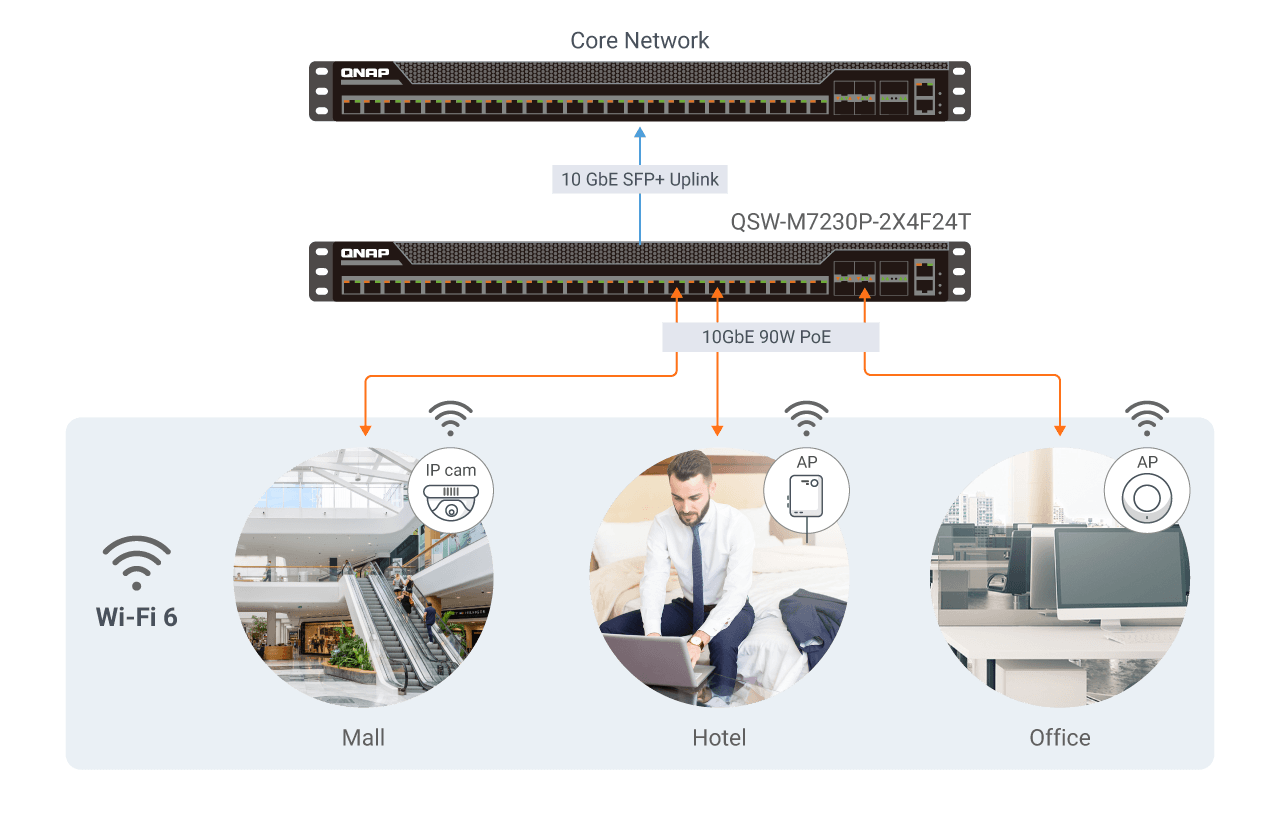

IEEE 802.3bt 90W PoE++ 供电与 800W 预算

QSW-M7230P-2X4F24T 的全部 24 个 10GbE RJ45 端口均支持 IEEE 802.3bt PoE++，单端口可提供高达 90W 功率，总功率预算为 800W。可轻松通过一根网线为 Wi-Fi 7 AP、SD-VoE AV-over-IP 编码器和 PTZ IP 摄像机供电。

前面板配备专用 PoE 系统指示灯和每端口双色 LED，并支持 QSS Pro 实时功率监控、电源优先级设置及远程 PoE 断电重启。

企业级 IP 路由与网络高可用性

QSW-M7230P-2X4F24T 提供强大的 L3 Lite 路由与冗余机制，保障企业核心数据库链路安全。

IP 路由
通过 IP 地址转发数据包，实现不同网络区域和子网间的通信。
MC-LAG 高可用性
将多个物理连接跨交换机组合为逻辑链路，实现无缝容错。
LACP
链路聚合控制协议可整合多条链路，以提升吞吐量并防止链路故障。

通过 QNAP L3 Lite 交换机扩展安全高效的基础设施

升级至 L3 Lite 管理型交换机可扩展高速网络基础设施，同时降低维护负担。

可扩展性

随着更多终端设备加入，实现对大型分段网络的精细化管理。
高性能

满足对 AI、多媒体和虚拟化工作负载的高吞吐需求。
安全性

通过 IP 路由表简化安全管理，实现更高的网络隔离。

通过带宽与数据包控制优化网络性能

QSW-M7230P-2X4F24T 提供实用的带宽分配和数据包控制工具，提升管理效率。

LACP

聚合链路以扩展可用网络带宽。
PTP

更精细时间协议（ITU-T Class A）确保对时间敏感流量实现亚 100ns 的时间同步。
QoS

服务质量通过流量优先级控制，保障关键应用资源。
VLAN

虚拟局域网可将不同物理位置的设备逻辑分组，实现隔离。
前向纠错（FEC）

在高速长距离光纤连接中恢复丢失的数据包和比特错误。
IGMP 侦听

防止视频流中的组播带宽浪费和安全泄漏。

强大安全与系统功能

QSW-M7230P-2X4F24T 配备全面的安全工具，包括 ACL、LLDP、RSTP 和流控。

ACL

基于自定义安全策略和端口镜像过滤进出数据包。
LLDP

向直接连接的邻居设备广播设备信息，便于故障排查。
RSTP

通过有选择地阻止或转发网络流量，防止环路拓扑。
流量控制

平衡数据包传输速度，以防止队列拥堵。

QSS Pro：强大且智能

QNAP Switch System Pro（QSS Pro）配备易用的网页界面，便于进行 Layer 3 Lite 和 Layer 2 管理及增值功能操作。

了解更多：QSS Pro

总览仪表板
查看实时系统信息、端口连接状态及端口流量。
MC-LAG 网络冗余
在两台 QSW-M7230-2X4F24T 之间创建冗余链路，实现高可用性。
IPv4/IPv6 静态路由
除了广泛支持现有 IPv4 网络设备外，QSW-M7230-2X4F24T 还支持 IPv6 扩展地址能力，便于未来部署更多网络设备。
DHCP 服务器
自动分配动态 IP 地址给局域网客户端。
高品质 AV-over-IP 体验
AV-over-IP 向导帮助您配置 IGMP Snooping 和 VLAN，便于视频墙、大型户外显示墙等应用的 AV 流量路由。结合 PTP 和 QoS 优先级管理，实现纳秒级延迟和高分辨率 AVoIP 体验。
管理所有联网设备
支持 SNMP，便于在您的网络环境中集中安全管理所有联网设备，如 NAS、路由器、网络交换机、工作站、调制解调器、IP 电话和 IP 摄像头。
在线固件检查与更新
一键固件更新，保障您的 QNAP 交换机安全。
