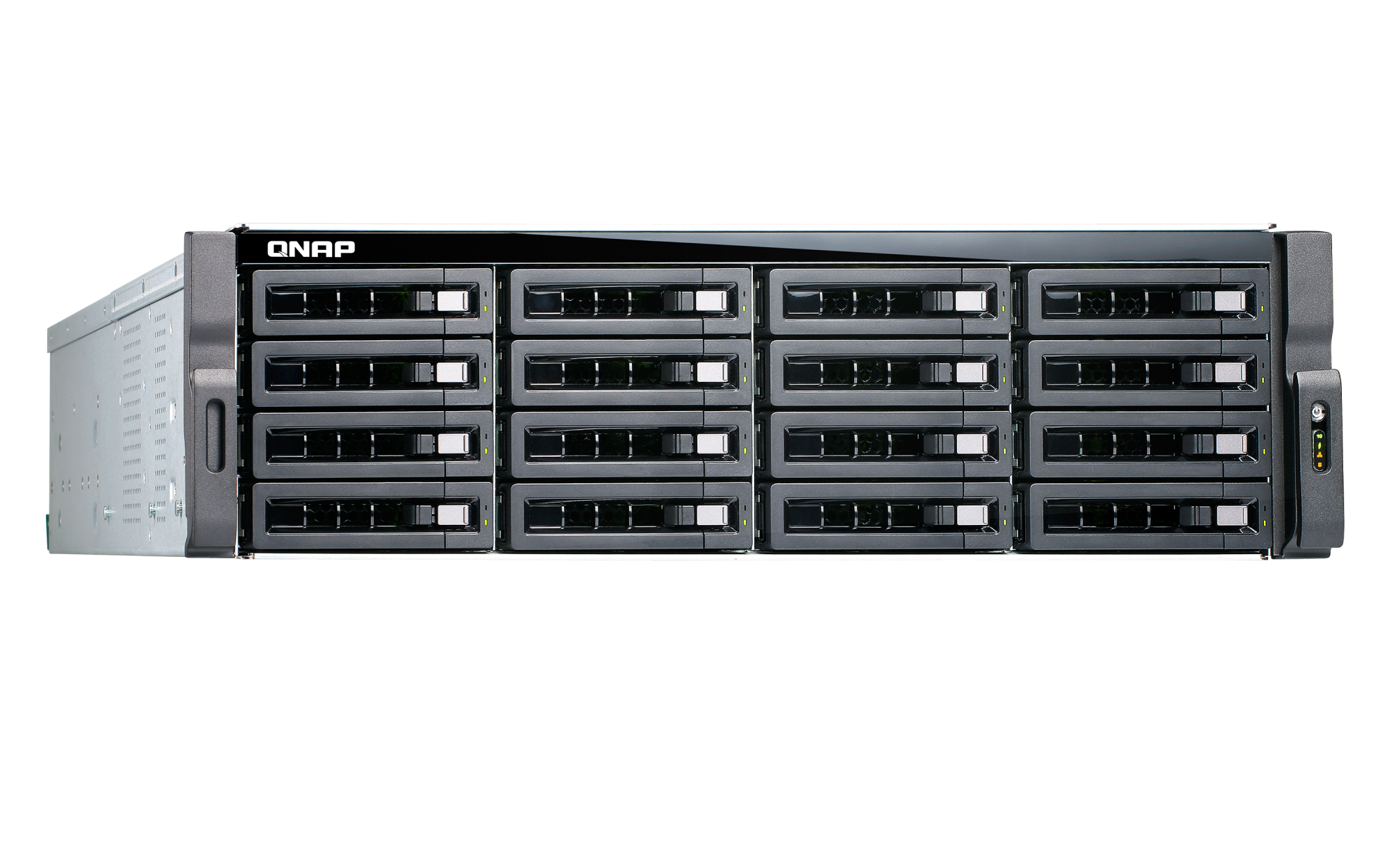

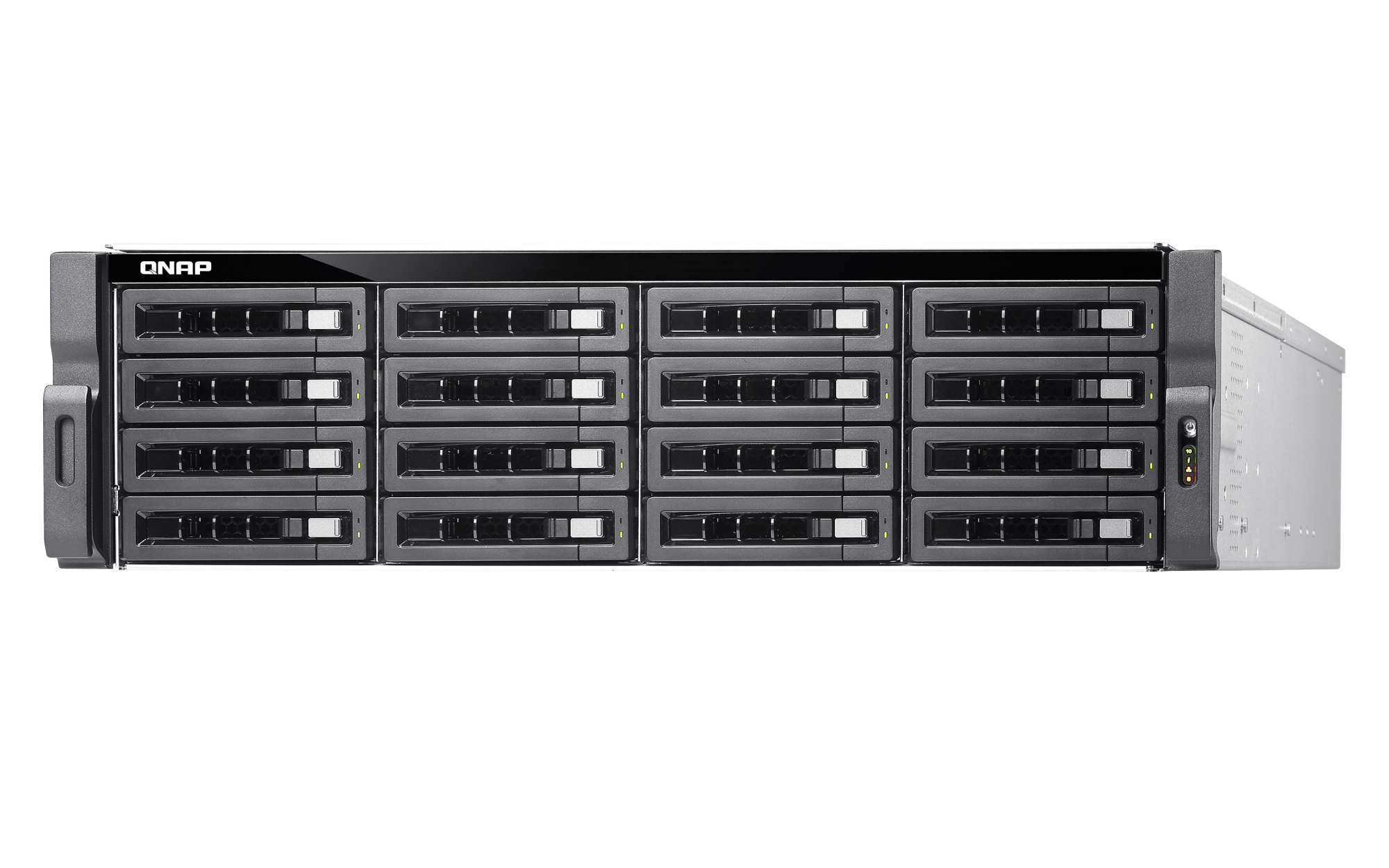

TDS-16489U R2 Specification
- TDS-16489U-SE1-R2 (Legacy)
- TDS-16489U-SE2-R2 (Legacy)
- TDS-16489U-SF2-R2 (Legacy)
- TDS-16489U-SF3-R2 (Legacy)
- TDS-16489U-SA1-R2 (Legacy)
- TDS-16489U-SA2-R2 (Legacy)
- TDS-16489U-SB2-R2 (Legacy)
- TDS-16489U-SB3-R2 (Legacy)
-
TDS-16489U-SE1-R2 (Legacy)
CPU Intel® E5-2620 v4 八核心 2.1 GHz 处理器 x2 * 可根据定制需求提供CPU 架构 64 位 x86 浮点运算单元 加密引擎 (AES-NI) 硬件加速转码 QTS: 通过 PCIe 显卡可选
QES: 不适用系统内存 64GB RDIMM DDR4 (8 x 8GB) 较大内存 RDIMM/LRDIMM：1 TB（16 x 64 GB） 内存插槽 16 x RDIMM DDR4 一次只能使用一种类型的双列直插内存模块（DIMM）。不要将注册 DIMM（RDIMM）与负载减少 DIMM（LRDIMM）内存一起使用。
有关内存安装指南，请参阅 TDS-16489U 用户指南 的第 5 章。闪存 4GB（双 OS 的 DOM） 驱动器托架 前面：16 x 3.5 英寸

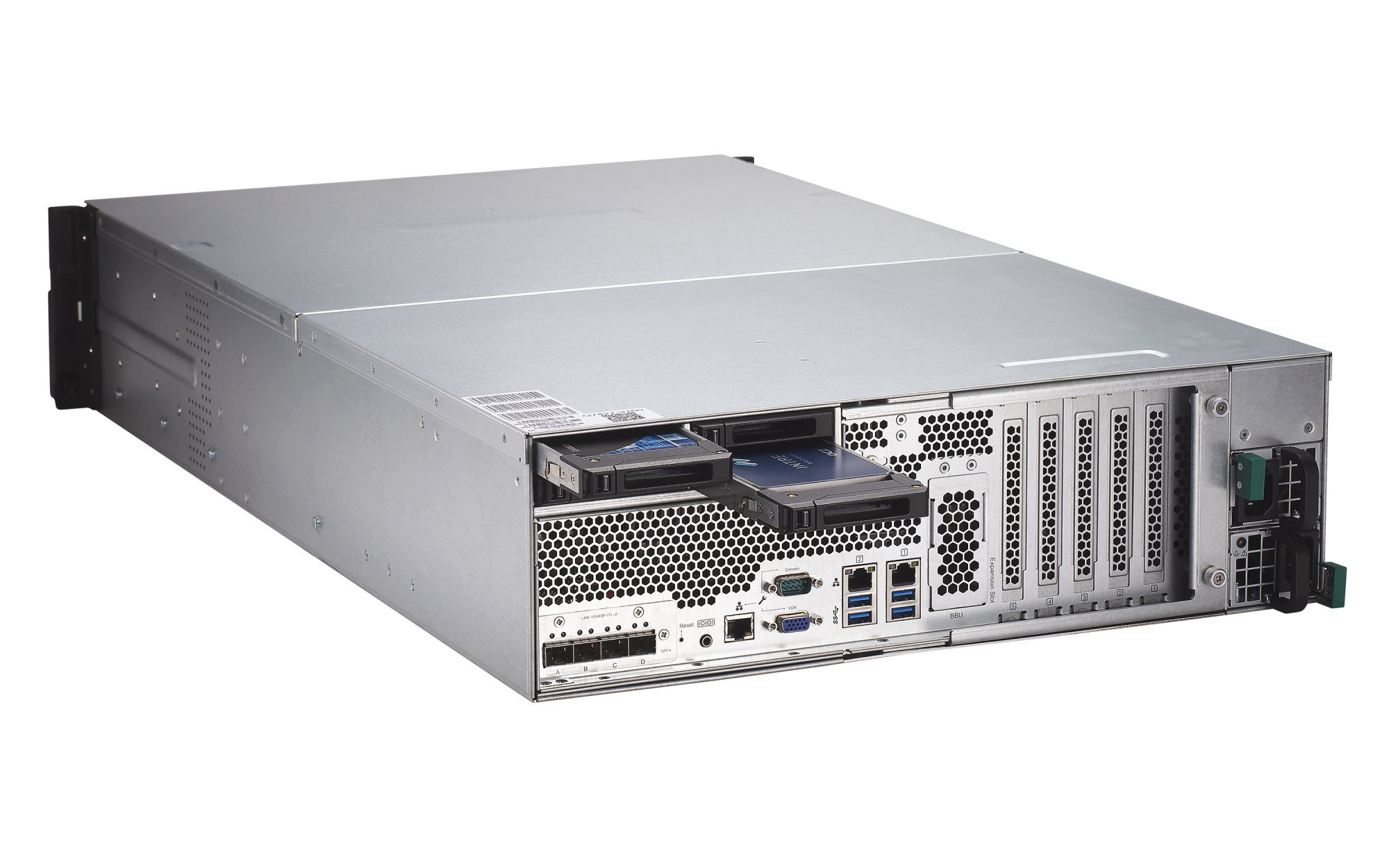

后面：4 x 2.5 英寸驱动器兼容性 3.5 英寸仓位：
3.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 固态驱动器
2.5 英寸仓位：
2.5 英寸 SATA/SAS 固态驱动器热插拔 SSD 缓存加速支持 GPU 直通 SR-IOV 千兆以太网端口（RJ45） 2 10 千兆以太网端口 4 x 10GbE SFP+ 网络唤醒（WOL） 巨帧 PCIe 插槽 4
插槽 1: PCIe Gen 3 x16
插槽 2: PCIe Gen 3 x8
插槽 3: PCIe Gen 3 x8
插槽 4: PCIe Gen 3 x8USB 3.2 Gen 1 端口 4 IPMI 3 (LAN, VGA, 控制台)
* 仅与 QTS OS 兼容外形规格 3U 机架式 LED 指示灯 HDD 1-16，状态，10 GbE，局域网，存储扩展端口状态 按钮 电源、系统重置 尺寸（高 x 宽 x 深） 130.8 × 444 × 744 mm 净重 22.42 kg 毛重 30.19 kg 工作温度 0 - 40°C (32°F - 104°F) 存储温度 -20 - 70 °C (-4°F - 158°F) 相对湿度 5-95% RH (不凝结)，湿球：27˚C (80.6˚F) 电源单元 冗余 / 热插拔 ATX 电源供应，输入：
50-60 Hz
100-127V~ / 10A
200-240V / 5A
输出：770W功耗：磁盘待机模式 254.21 W 功耗：典型工作模式 362.86 W NAS 装满硬盘的状态下所测试。风扇 4 x 60mm，12VDC 系统警告 蜂鸣器 标准保修 5 较大并发连接数（CIFS）- 配备较大内存 10000 注意：请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块，请使用规格相同的 QNAP 模块，并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。 -
TDS-16489U-SE2-R2 (Legacy)
CPU Intel® E5-2620 v4 八核心 2.1 GHz 处理器 x2 * 可根据定制需求提供CPU 架构 64 位 x86 浮点运算单元 加密引擎 (AES-NI) 硬件加速转码 QTS: 通过 PCIe 显卡可选
QES: 不适用系统内存 128GB RDIMM DDR4 (8 x 16GB) 较大内存 RDIMM/LRDIMM：1 TB（16 x 64 GB） 内存插槽 16 x RDIMM DDR4 一次只能使用一种类型的双列直插内存模块（DIMM）。不要将注册 DIMM（RDIMM）与负载减少 DIMM（LRDIMM）内存一起使用。
有关内存安装指南，请参阅 TDS-16489U 用户指南 的第 5 章。闪存 4GB（双 OS 的 DOM） 驱动器托架 前面：16 x 3.5 英寸
后面：4 x 2.5 英寸驱动器兼容性 3.5 英寸仓位：
3.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 固态驱动器
2.5 英寸仓位：
2.5 英寸 SATA/SAS 固态驱动器热插拔 SSD 缓存加速支持 GPU 直通 SR-IOV 千兆以太网端口（RJ45） 2 10 千兆以太网端口 4 x 10GbE SFP+ 网络唤醒（WOL） 巨帧 PCIe 插槽 4
插槽 1: PCIe Gen 3 x16
插槽 2: PCIe Gen 3 x8
插槽 3: PCIe Gen 3 x8
插槽 4: PCIe Gen 3 x8USB 3.2 Gen 1 端口 4 IPMI 3 (LAN, VGA, 控制台)
* 仅与 QTS OS 兼容外形规格 3U 机架式 LED 指示灯 HDD 1-16，状态，10 GbE，局域网，存储扩展端口状态 按钮 电源、系统重置 尺寸（高 x 宽 x 深） 130.8 × 444 × 744 mm 净重 22.42 kg 毛重 30.19 kg 工作温度 0 - 40°C (32°F - 104°F) 存储温度 -20 - 70 °C (-4°F - 158°F) 相对湿度 5-95% RH (不凝结)，湿球：27˚C (80.6˚F) 电源单元 冗余 / 热插拔 ATX 电源供应，输入：
50-60 Hz
100-127V~ / 10A
200-240V / 5A
输出：770W功耗：磁盘待机模式 254.21 W 功耗：典型工作模式 362.86 W NAS 装满硬盘的状态下所测试。风扇 4 x 60mm，12VDC 系统警告 蜂鸣器 标准保修 5 较大并发连接数（CIFS）- 配备较大内存 10000 注意：请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块，请使用规格相同的 QNAP 模块，并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。 -
TDS-16489U-SF2-R2 (Legacy)
CPU Intel® E5-2630 v4 十核心 2.2 GHz 处理器 x2 * 可根据定制需求提供CPU 架构 64 位 x86 浮点运算单元 加密引擎 (AES-NI) 硬件加速转码 QTS: 通过 PCIe 显卡可选
QES: 不适用系统内存 128GB RDIMM DDR4 (8 x 16GB) 较大内存 RDIMM/LRDIMM：1 TB（16 x 64 GB） 内存插槽 16 x RDIMM DDR4 一次只能使用一种类型的双列直插内存模块（DIMM）。不要将注册 DIMM（RDIMM）与负载减少 DIMM（LRDIMM）内存一起使用。
有关内存安装指南，请参阅 TDS-16489U 用户指南 的第 5 章。闪存 4GB（双 OS 的 DOM） 驱动器托架 前面：16 x 3.5 英寸
后面：4 x 2.5 英寸驱动器兼容性 3.5 英寸仓位：
3.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 固态驱动器
2.5 英寸仓位：
2.5 英寸 SATA/SAS 固态驱动器热插拔 SSD 缓存加速支持 GPU 直通 SR-IOV 千兆以太网端口（RJ45） 2 10 千兆以太网端口 4 x 10GbE SFP+ 网络唤醒（WOL） 巨帧 PCIe 插槽 4
插槽 1: PCIe Gen 3 x16
插槽 2: PCIe Gen 3 x8
插槽 3: PCIe Gen 3 x8
插槽 4: PCIe Gen 3 x8USB 3.2 Gen 1 端口 4 IPMI 3 (LAN, VGA, 控制台)
* 仅与 QTS OS 兼容外形规格 3U 机架式 LED 指示灯 HDD 1-16，状态，10 GbE，局域网，存储扩展端口状态 按钮 电源、系统重置 尺寸（高 x 宽 x 深） 130.8 × 444 × 744 mm 净重 22.42 kg 毛重 30.19 kg 工作温度 0 - 40°C (32°F - 104°F) 存储温度 -20 - 70 °C (-4°F - 158°F) 相对湿度 5-95% RH (不凝结)，湿球：27˚C (80.6˚F) 电源单元 冗余 / 热插拔 ATX 电源供应，输入：
50-60 Hz
100-127V~ / 10A
200-240V / 5A
输出：770W功耗：磁盘待机模式 254.21 W 功耗：典型工作模式 362.86 W NAS 装满硬盘的状态下所测试。风扇 4 x 60mm，12VDC 系统警告 蜂鸣器 标准保修 5 较大并发连接数（CIFS）- 配备较大内存 10000 注意：请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块，请使用规格相同的 QNAP 模块，并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。 -
TDS-16489U-SF3-R2 (Legacy)
CPU Intel® E5-2630 v4 十核心 2.2 GHz 处理器 x2 * 可根据定制需求提供CPU 架构 64 位 x86 浮点运算单元 加密引擎 (AES-NI) 硬件加速转码 QTS: 通过 PCIe 显卡可选
QES: 不适用系统内存 256GB RDIMM DDR4 (8 x 32 GB) 较大内存 RDIMM/LRDIMM：1 TB（16 x 64 GB） 内存插槽 16 x RDIMM DDR4 一次只能使用一种类型的双列直插内存模块（DIMM）。不要将注册 DIMM（RDIMM）与负载减少 DIMM（LRDIMM）内存一起使用。
有关内存安装指南，请参阅 TDS-16489U 用户指南 的第 5 章。闪存 4GB（双 OS 的 DOM） 驱动器托架 前面：16 x 3.5 英寸
后面：4 x 2.5 英寸驱动器兼容性 3.5 英寸仓位：
3.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 固态驱动器
2.5 英寸仓位：
2.5 英寸 SATA/SAS 固态驱动器热插拔 SSD 缓存加速支持 GPU 直通 SR-IOV 千兆以太网端口（RJ45） 2 10 千兆以太网端口 4 x 10GbE SFP+ 网络唤醒（WOL） 巨帧 PCIe 插槽 4
插槽 1: PCIe Gen 3 x16
插槽 2: PCIe Gen 3 x8
插槽 3: PCIe Gen 3 x8
插槽 4: PCIe Gen 3 x8USB 3.2 Gen 1 端口 4 IPMI 3 (LAN, VGA, 控制台)
* 仅与 QTS OS 兼容外形规格 3U 机架式 LED 指示灯 HDD 1-16，状态，10 GbE，局域网，存储扩展端口状态 按钮 电源、系统重置 尺寸（高 x 宽 x 深） 130.8 × 444 × 744 mm 净重 22.42 kg 毛重 30.19 kg 工作温度 0 - 40°C (32°F - 104°F) 存储温度 -20 - 70 °C (-4°F - 158°F) 相对湿度 5-95% RH (不凝结)，湿球：27˚C (80.6˚F) 电源单元 冗余 / 热插拔 ATX 电源供应，输入：
50-60 Hz
100-127V~ / 10A
200-240V / 5A
输出：770W功耗：磁盘待机模式 254.21 W 功耗：典型工作模式 362.86 W NAS 装满硬盘的状态下所测试。风扇 4 x 60mm，12VDC 系统警告 蜂鸣器 标准保修 5 较大并发连接数（CIFS）- 配备较大内存 10000 注意：请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块，请使用规格相同的 QNAP 模块，并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。 -
TDS-16489U-SA1-R2 (Legacy)
CPU 英特尔® E5-2620 v3 六核 2.4 GHz 处理器 x2 * 可根据定制需求提供CPU 架构 64 位 x86 浮点运算单元 加密引擎 (AES-NI) 硬件加速转码 QTS: 通过 PCIe 显卡可选
QES: 不适用系统内存 64GB RDIMM DDR4 (8 x 8GB) 较大内存 RDIMM/LRDIMM：1 TB（16 x 64 GB） 内存插槽 16 x RDIMM DDR4 一次只能使用一种类型的双列直插内存模块（DIMM）。不要将注册 DIMM（RDIMM）与负载减少 DIMM（LRDIMM）内存一起使用。
有关内存安装指南，请参阅 TDS-16489U 用户指南 的第 5 章。闪存 4GB（双 OS 的 DOM） 驱动器托架 前面：16 x 3.5 英寸
后面：4 x 2.5 英寸驱动器兼容性 3.5 英寸仓位：
3.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 固态驱动器
2.5 英寸仓位：
2.5 英寸 SATA/SAS 固态驱动器热插拔 SSD 缓存加速支持 GPU 直通 SR-IOV 千兆以太网端口（RJ45） 2 10 千兆以太网端口 4 x 10GbE SFP+ 网络唤醒（WOL） 巨帧 PCIe 插槽 4
插槽 1: PCIe Gen 3 x16
插槽 2: PCIe Gen 3 x8
插槽 3: PCIe Gen 3 x8
插槽 4: PCIe Gen 3 x8USB 3.2 Gen 1 端口 4 IPMI 3 (LAN, VGA, 控制台)
* 仅与 QTS OS 兼容外形规格 3U 机架式 LED 指示灯 HDD 1-16，状态，10 GbE，局域网，存储扩展端口状态 按钮 电源、系统重置 尺寸（高 x 宽 x 深） 130.8 × 444 × 744 mm 净重 22.42 kg 毛重 30.19 kg 工作温度 0 - 40°C (32°F - 104°F) 存储温度 -20 - 70 °C (-4°F - 158°F) 相对湿度 5-95% RH (不凝结)，湿球：27˚C (80.6˚F) 电源单元 冗余 / 热插拔 ATX 电源供应，输入：
50-60 Hz
100-127V~ / 10A
200-240V / 5A
输出：770W功耗：磁盘待机模式 254.21 W 功耗：典型工作模式 362.86 W NAS 装满硬盘的状态下所测试。风扇 4 x 60mm，12VDC 系统警告 蜂鸣器 较大并发连接数（CIFS）- 配备较大内存 10000 注意：请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块，请使用规格相同的 QNAP 模块，并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。 -
TDS-16489U-SA2-R2 (Legacy)
CPU 英特尔® E5-2620 v3 六核 2.4 GHz 处理器 x2 * 可根据定制需求提供CPU 架构 64 位 x86 浮点运算单元 加密引擎 (AES-NI) 硬件加速转码 QTS: 通过 PCIe 显卡可选
QES: 不适用系统内存 128GB RDIMM DDR4 (8 x 16GB) 较大内存 RDIMM/LRDIMM：1 TB（16 x 64 GB） 内存插槽 16 x RDIMM DDR4 一次只能使用一种类型的双列直插内存模块（DIMM）。不要将注册 DIMM（RDIMM）与负载减少 DIMM（LRDIMM）内存一起使用。
有关内存安装指南，请参阅 TDS-16489U 用户指南 的第 5 章。闪存 4GB（双 OS 的 DOM） 驱动器托架 前面：16 x 3.5 英寸
后面：4 x 2.5 英寸驱动器兼容性 3.5 英寸仓位：
3.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 固态驱动器
2.5 英寸仓位：
2.5 英寸 SATA/SAS 固态驱动器热插拔 SSD 缓存加速支持 GPU 直通 SR-IOV 千兆以太网端口（RJ45） 2 10 千兆以太网端口 4 x 10GbE SFP+ 网络唤醒（WOL） 巨帧 PCIe 插槽 4
插槽 1: PCIe Gen 3 x16
插槽 2: PCIe Gen 3 x8
插槽 3: PCIe Gen 3 x8
插槽 4: PCIe Gen 3 x8USB 3.2 Gen 1 端口 4 IPMI 3 (LAN, VGA, 控制台)
* 仅与 QTS OS 兼容外形规格 3U 机架式 LED 指示灯 HDD 1-16，状态，10 GbE，局域网，存储扩展端口状态 按钮 电源、系统重置 尺寸（高 x 宽 x 深） 130.8 × 444 × 744 mm 净重 22.42 kg 毛重 30.19 kg 工作温度 0 - 40°C (32°F - 104°F) 存储温度 -20 - 70 °C (-4°F - 158°F) 相对湿度 5-95% RH (不凝结)，湿球：27˚C (80.6˚F) 电源单元 冗余 / 热插拔 ATX 电源供应，输入：
50-60 Hz
100-127V~ / 10A
200-240V / 5A
输出：770W功耗：磁盘待机模式 254.21 W 功耗：典型工作模式 362.86 W NAS 装满硬盘的状态下所测试。风扇 4 x 60mm，12VDC 系统警告 蜂鸣器 较大并发连接数（CIFS）- 配备较大内存 10000 注意：请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块，请使用规格相同的 QNAP 模块，并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。 -
TDS-16489U-SB2-R2 (Legacy)
CPU 英特尔® E5-2630 v3 八核 2.4 GHz 处理器 x2 * 可根据定制需求提供CPU 架构 64 位 x86 浮点运算单元 加密引擎 (AES-NI) 硬件加速转码 QTS: 通过 PCIe 显卡可选
QES: 不适用系统内存 128GB RDIMM DDR4 (8 x 16GB) 较大内存 RDIMM/LRDIMM：1 TB（16 x 64 GB） 内存插槽 16 x RDIMM DDR4 一次只能使用一种类型的双列直插内存模块（DIMM）。不要将注册 DIMM（RDIMM）与负载减少 DIMM（LRDIMM）内存一起使用。
有关内存安装指南，请参阅 TDS-16489U 用户指南 的第 5 章。闪存 4GB（双 OS 的 DOM） 驱动器托架 前面：16 x 3.5 英寸
后面：4 x 2.5 英寸驱动器兼容性 3.5 英寸仓位：
3.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 固态驱动器
2.5 英寸仓位：
2.5 英寸 SATA/SAS 固态驱动器热插拔 SSD 缓存加速支持 GPU 直通 SR-IOV 千兆以太网端口（RJ45） 2 10 千兆以太网端口 4 x 10GbE SFP+ 网络唤醒（WOL） 巨帧 PCIe 插槽 4
插槽 1: PCIe Gen 3 x16
插槽 2: PCIe Gen 3 x8
插槽 3: PCIe Gen 3 x8
插槽 4: PCIe Gen 3 x8USB 3.2 Gen 1 端口 4 IPMI 3 (LAN, VGA, 控制台)
* 仅与 QTS OS 兼容外形规格 3U 机架式 LED 指示灯 HDD 1-16，状态，10 GbE，局域网，存储扩展端口状态 按钮 电源、系统重置 尺寸（高 x 宽 x 深） 130.8 × 444 × 744 mm 净重 22.42 kg 毛重 30.19 kg 工作温度 0 - 40°C (32°F - 104°F) 存储温度 -20 - 70 °C (-4°F - 158°F) 相对湿度 5-95% RH (不凝结)，湿球：27˚C (80.6˚F) 电源单元 冗余 / 热插拔 ATX 电源供应，输入：
50-60 Hz
100-127V~ / 10A
200-240V / 5A
输出：770W功耗：磁盘待机模式 254.21 W 功耗：典型工作模式 362.86 W NAS 装满硬盘的状态下所测试。风扇 4 x 60mm，12VDC 系统警告 蜂鸣器 较大并发连接数（CIFS）- 配备较大内存 10000 注意：请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块，请使用规格相同的 QNAP 模块，并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。 -
TDS-16489U-SB3-R2 (Legacy)
CPU 英特尔® E5-2630 v3 八核 2.4 GHz 处理器 x2 * 可根据定制需求提供CPU 架构 64 位 x86 浮点运算单元 加密引擎 (AES-NI) 硬件加速转码 QTS: 通过 PCIe 显卡可选
QES: 不适用系统内存 256GB RDIMM DDR4 (8 x 32 GB) 较大内存 RDIMM/LRDIMM：1 TB（16 x 64 GB） 内存插槽 16 x RDIMM DDR4 一次只能使用一种类型的双列直插内存模块（DIMM）。不要将注册 DIMM（RDIMM）与负载减少 DIMM（LRDIMM）内存一起使用。
有关内存安装指南，请参阅 TDS-16489U 用户指南 的第 5 章。闪存 4GB（双 OS 的 DOM） 驱动器托架 前面：16 x 3.5 英寸
后面：4 x 2.5 英寸驱动器兼容性 3.5 英寸仓位：
3.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 硬盘驱动器
2.5 英寸 SATA/SAS 固态驱动器
2.5 英寸仓位：
2.5 英寸 SATA/SAS 固态驱动器热插拔 SSD 缓存加速支持 GPU 直通 SR-IOV 千兆以太网端口（RJ45） 2 10 千兆以太网端口 4 x 10GbE SFP+ 网络唤醒（WOL） 巨帧 PCIe 插槽 4
插槽 1: PCIe Gen 3 x16
插槽 2: PCIe Gen 3 x8
插槽 3: PCIe Gen 3 x8
插槽 4: PCIe Gen 3 x8USB 3.2 Gen 1 端口 4 IPMI 3 (LAN, VGA, 控制台)
* 仅与 QTS OS 兼容外形规格 3U 机架式 LED 指示灯 HDD 1-16，状态，10 GbE，局域网，存储扩展端口状态 按钮 电源、系统重置 尺寸（高 x 宽 x 深） 130.8 × 444 × 744 mm 净重 22.42 kg 毛重 30.19 kg 工作温度 0 - 40°C (32°F - 104°F) 存储温度 -20 - 70 °C (-4°F - 158°F) 相对湿度 5-95% RH (不凝结)，湿球：27˚C (80.6˚F) 电源单元 冗余 / 热插拔 ATX 电源供应，输入：
50-60 Hz
100-127V~ / 10A
200-240V / 5A
输出：770W功耗：磁盘待机模式 254.21 W 功耗：典型工作模式 362.86 W NAS 装满硬盘的状态下所测试。风扇 4 x 60mm，12VDC 系统警告 蜂鸣器 较大并发连接数（CIFS）- 配备较大内存 10000 注意：请仅使用 QNAP 内存模块来保持系统的性能与稳定性。若 NAS 设备有多个内存模块，请使用规格相同的 QNAP 模块，并参考硬件用户手册安装兼容的 QNAP 内存模块。
警告：使用不受支持的模块可能导致性能下降、引发错误或使操作系统无法启动。
QNAP 有权视供货商产品供货情况，更换部分零件或配件。其兼容性与稳定性皆经过相同严格的测试检验，请用户放心使用。
The terms HDMI, HDMI High-Definition Multimedia Interface, HDMI trade dress and the HDMI Logos are trademarks or registered trademarks of HDMI Licensing Administrator, Inc.
设计及规格若有变更，恕不另行通知。产品图仅供示意，实际产品可能有所不同。
由于屏幕显示误差，产品实际颜色亦可能和网站所示有所不同。
-
Operating System QES 2.2.1
Supported Languages Chinese (Traditional & Simplified), Czech, Danish, Dutch, English, Finnish, French, German, Greek, Hungarian, Italian, Japanese, Korean, Norwegian, Polish, Portuguese (Brazil), Romanian, Russian, Spanish, Swedish, Thai, Turkish
Storage Pool Shared Folder Type Thick, Thin
JBOD Expansion Fibre Channel Service LUN Type Thick, Thin
Storage QoS Storage Management - NVRAM write cache (BBU-protected)
- Scheduled Backup Battery Unit (BBU) learning
- Pool scrub for data verification
- Share folder quota management
RAID Type RAID 0, 1, 5, 6, 10, 50, 60, RAID TP, triple Mirror
RAID Group To ensure data security, system stability, and storage performance, the maximum number of drives for a single RAID group is now 16 (applicable to RAID 5, RAID 6, RAID TP, and subgroups of RAID 50 and RAID 60). Nevertheless, users can combine multiple RAID groups into a large storage pool that contains more than 16 drives, using RAID 50, RAID 60, or RAID 10 as the RAID configuration. This enhancement will only be applied to new RAID groups. All existing RAID groups and storage systems will not be affected.
RAID Hot Spare Global, Local
End-to-End data integrity Silent error detection and self-healing Internal drive ZFS
Disk S.M.A.R.T. Scan Disk S.M.A.R.T. Data Migration SSD Trim SSD Life Estimation Shared Folder Snapshot LUN Snapshot Backup Station - Remote replication server over Rsync
- Remote replication server over SnapSync
- Real-time or scheduled replication over SnapSync
- Compression and Dedupication over SnapSync
File Server - Shared folder for CIFS/SMB, NFS and FTP
- File sharing across Windows, Mac, and Linux/UNIX
- Windows ACL
FTP Server - FTP over SSL/TLS (Explicit)
- FXP support
- Passive ftp port range control
Access Right Management - Batch users creation
- Import/Export users
- User quota management
- Local user access control for CIFS/SMB and FTP
Domain Authentication Integration - Microsoft Active Directory support
- LDAP client
- Domain users login via CIFS/SMB, FTP
Resource Monitor SNMP V1, V2, V3
Network recycle bin Network recycle bin for file deletion via CIFS/SMB, File Station and FTP
System Log & Notification Center - System Log: Yes
- Notification Center: -
Smart Fan Administration - Smart file filter
- Comprehensive logs (events & connection)
- Syslog client management
- System settings backup and restore
Internet protocol IPv4 & IPv6
10 Gigabit NICs with jumbo frame LACP, Load Balance, Failover, Round Robin
Protocols CIFS/SMB2/SMB3, NFS v3/NFS v4.1, FTP, FTPS, TFTP, HTTP, HTTPS, SSH, iSCSI, Fibre Channel, SNMP, SMTP, and SMSC
iSER (iSCSI Extensions for RDMA)
Bonjour Discovery Network access protection with auto-blocking SSH, HTTP(S), FTP, CIFS/SMB
CIFS/SMB host access control for shared folders AES 256-bit Volume Encryption validated by FIPS 140-2 CAVP AES 256-bit Folder Encryption validated by FIPS 140-2 CAVP 2-step verification Service binding (based on network interfaces)
Importable SSL certificates HA Manager Fail-over Rolling Update VMware vSphere Ready Windows Server certifcated Citrix Ready Thirty Party Plug-ins - SMI-S Provider
- vSphere Web Client Plugin
- VAAI Plug-in (Compatible with ESXi 8): NFS, iSCSI
- VMware Storage Replication Adapter (SRA)
PC Utilities - Qfinder Pro: Windows, Mac, Linux
- myQNAPcloud Connect: Windows
- Snapshot agent for Windows VSS and VMware
- Qutil (MPIO command line tool for QES)
Note:
QTS does not support DRM content and some IPv6 services.
Some data encryption features may be unavailable because of country-specific legislative restrictions.
Some features may vary by model.
Designs and specifications are subject to change without notice.
QTS does not support DRM content and some IPv6 services.
Some data encryption features may be unavailable because of country-specific legislative restrictions.
Some features may vary by model.
Designs and specifications are subject to change without notice.
TDS-16489U R2
以太网络线缆 x 2
电源线 x 2
十字螺丝 x 64 (适合 3.5 吋硬盘)
十字螺丝 x 64 (适合 2.5 吋硬盘)
快速安装手册 (QIG)
