TL-R1220Sep-RP
高速 SAS 12Gb/s 多路径传输、SAS Zoning、高容量菊链串接的 Windows® 服务器存储扩充设备
TL-R1220Sep-RP SAS 存储扩充设备，可作为您的 Windows® 服务器主机的存储空间扩充使用，通过高速 mini SAS HD 传输线灵活串接扩充存储容量，满足虚拟化及巨量数据存储需求。TL-R1220Sep-RP 支持 SAS 12Gb/s 传输接口与 Broadcom® SAS DataBolt™ 线路带宽优化技术，数据传输速度达 12Gbps；SAS Zoning 技术能让一台 TL-R1220Sep-RP 硬盘分区为 4 台服务器主机的专有存储空间。通过 Windows® 服务器主机支持多路径传输备援机制 (Multipath I/O, MPIO)，可确保 TL-R1220Sep-RP 数据传输存取顺畅运行。
| 服务器支持 | DataBolt 线路带宽优化 | 多路径备援 |
| 通过 Windows Server 2019® 认证，可作为 Windows® 服务器的存储扩充设备，多台灵活串接。 | Broadcom® SAS DataBolt™ 线路带宽优化可将多组 6Gb/s 传输汇集成多条 12Gb/s 数据串流，利用现有硬盘基础设备实现 SAS 12Gb/s 的高速传输性能。 | 通过 Windows® 服务器主机支持多路径备援技术 (Multipath I/O, MPIO)，确保 TL-R1220Sep-RP 数据传输存取顺畅、系统服务不间断。 |
| SAS Zoning 硬盘分区 | 存储空间管理 | 轻松安装收纳 |
| 通过 QNAP JBOD Manager 将硬盘切分区域，服务器主机通过不同宽端口 (Wide Port) 联机只能存取单一区域，让一台 TL-R1220Sep-RP 可扩充至多 4 个服务器主机空间，同时确保信息安全。 | Windows 用户可利用 QNAP JBOD Manager 应用工具，灵活管理相连的 TL-R1220Sep-RP 存储空间与查看设备状态。 | 短机身设计，可安装于机柜或 AV 媒体柜，剩下的空间可轻松收纳繁杂的布线，也可直接部署于办公室空间。 |

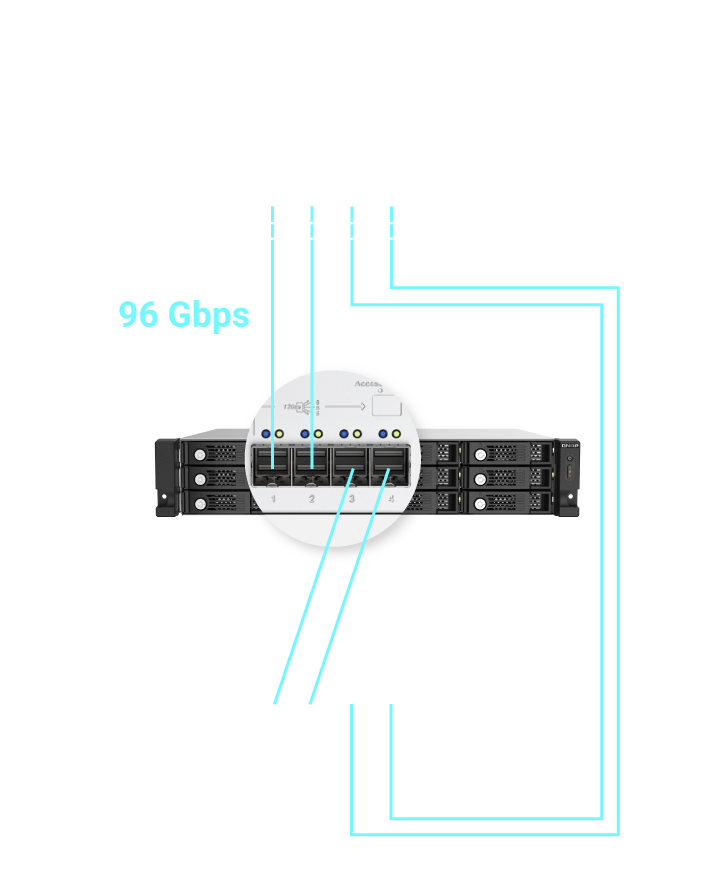

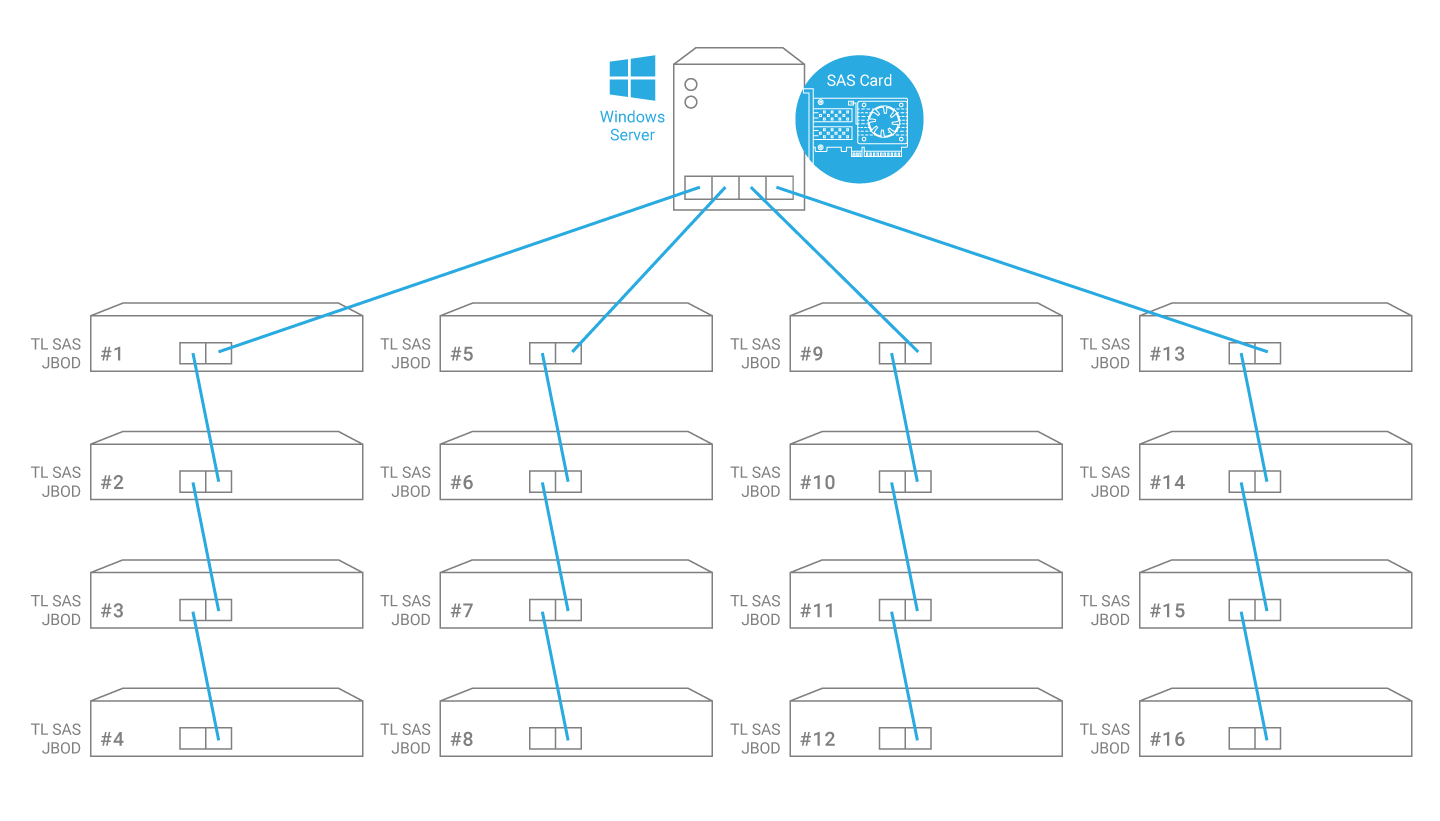

带宽聚合，联机带宽高达 96Gbps
TL-R1220Sep-RP 搭载 28nm 低功耗 SAS35x28R SAS Expander 控制器，可安装 12 颗 12/ 6/ 3Gbps SAS/SATA HDD 或 SSD ，具备 4 个 12 Gb/s SAS 3.0 (x4 Lane) SFF-8644 SAS 宽端口 (Wide Port)。Windows® 服务器主机可通过多路径备援 (Multipath I/O, MPIO) 与菊链式串接 (Daisy Chain) 串连多台 TL-R1220Sep-RP，让所有串连 JBOD 皆达到上限 96Gbps 联机带宽。
知道更多：查看兼容 SAS 卡
SAS DataBolt™ 线路带宽优化，为 6Gb/s 系统提供 12Gbps 的传输速度
将 12Gb/s SAS 传输的 Windows® 服务器主机安装 SAS 12Gb/s 适配卡*以连接 TL-R1220Sep-RP，搭配 SAS DataBolt™ 线路带宽优化技术，提供智能数据缓冲功能可将数据传输到多个硬盘，当数据自服务器传输至 TL-R1220Sep-RP 时，无论安装 12Gb/s 或 6Gb/s 的硬盘或 SSD，皆维持 SAS 12Gbps 高速传输速度，让您通过现有的 6Gb/s 硬盘基础架构实现两倍、达 12Gb/s 的速度优势，大幅提升数据传输量和 IOPS 性能。
*注：Windows® 服务器主机需安装兼容的 Broadcom® SAS HBA PCIe 扩展卡。

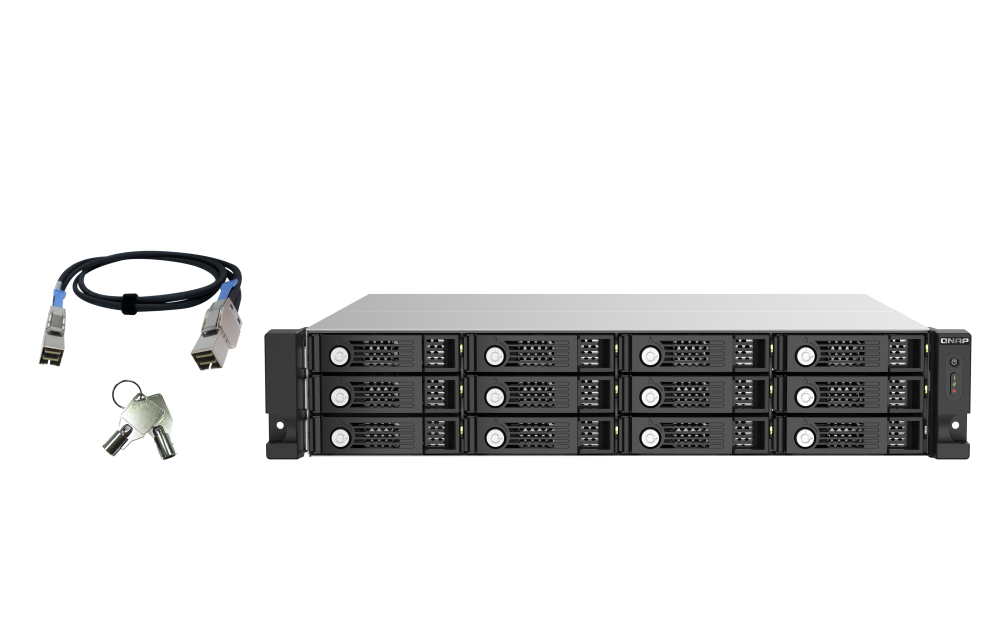

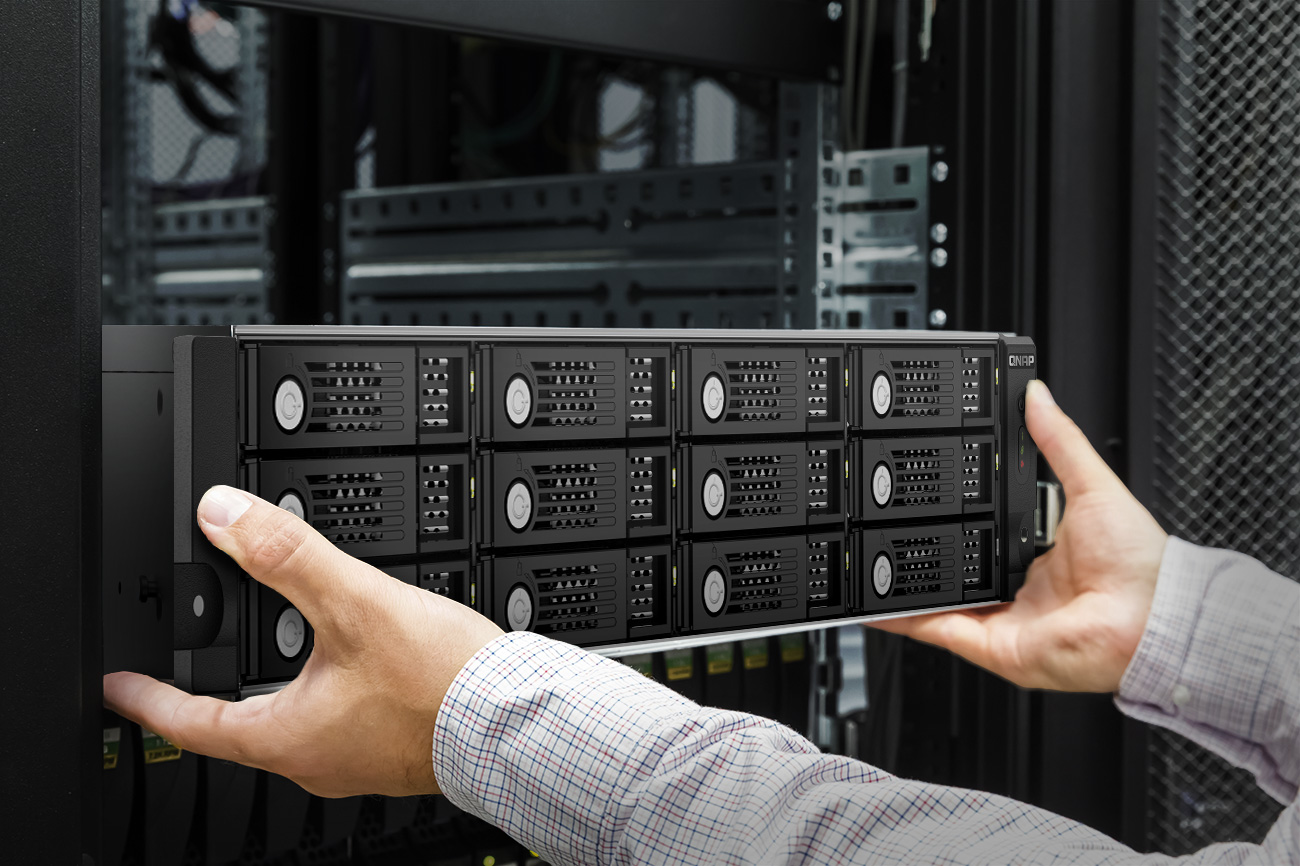

短机身设计
适合安装于标准机柜或是小型 AV 媒体柜
(2U, H 88.65 x W 482.2 x D 423.8 mm)
灵活串接多台 JBOD
TL-R1220Sep-RP 具备 4 个 12 G b/s SAS 3.0 SFF-8644 SAS 宽端口 (Wide Port)，可连接 Windows® 服务器主机，并菊链串接多台 TL-R1220Sep-RP，灵活扩充服务器的使用空间。
注：
1. 使用 12Gb/s 转 6Gb/s 外接线 (CAB-SAS10M-8644-8088)，则可向下兼容 6Gbps SAS REXP 存储扩充设备，及 6Gbps SAS HBA。
2. 扩充容量取决于 Windows 服务器主机的系统限制。
多路径备援，服务不断线
Windows® 服务器主机支持多路径备援设计 (Multipath I/O, MPIO)，通过灵活串接 TL-R1220Sep-RP 可分摊数据传输负载，还可高度容错达到断线备援，当其中一条传输线路故障时，可通过其他传输线路持续存取，提供更灵活的联机并确保系统服务持续运行。TL-R1220Sep-RP 亦具备双电源供应器提供可靠的电源备援机制。
多元串接，享高可用性和高性能双优势
Windows® 服务器主机可安装 SAS 硬件 RAID 扩展卡，串接多台 TL SAS JBOD 以提供服务器高容量存储空间，适合巨量数据存储应用。搭配多路径备援 (Multipath I/O, MPIO) 功能，享有更可靠的线路备援与更高的传输性能。

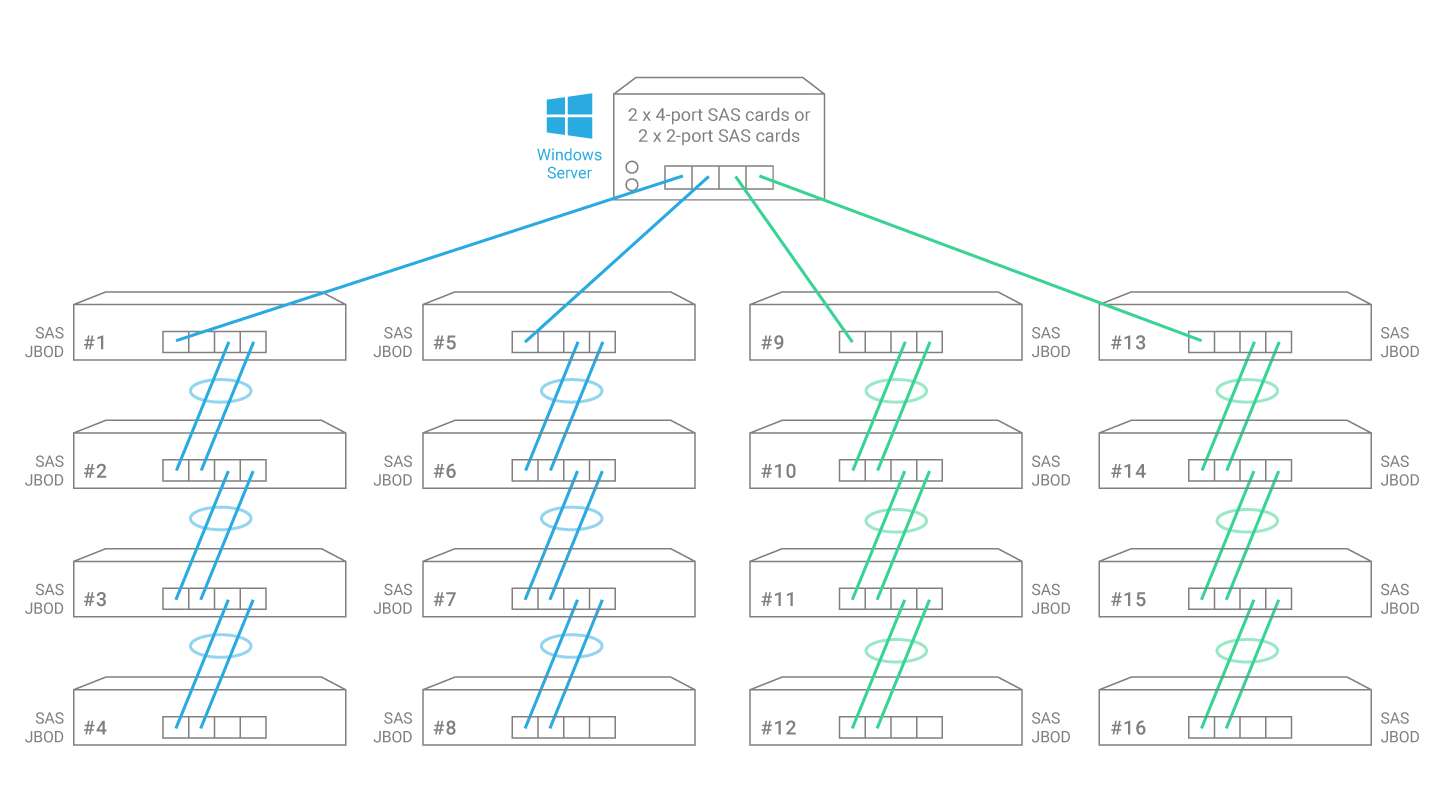

大容量扩充方案

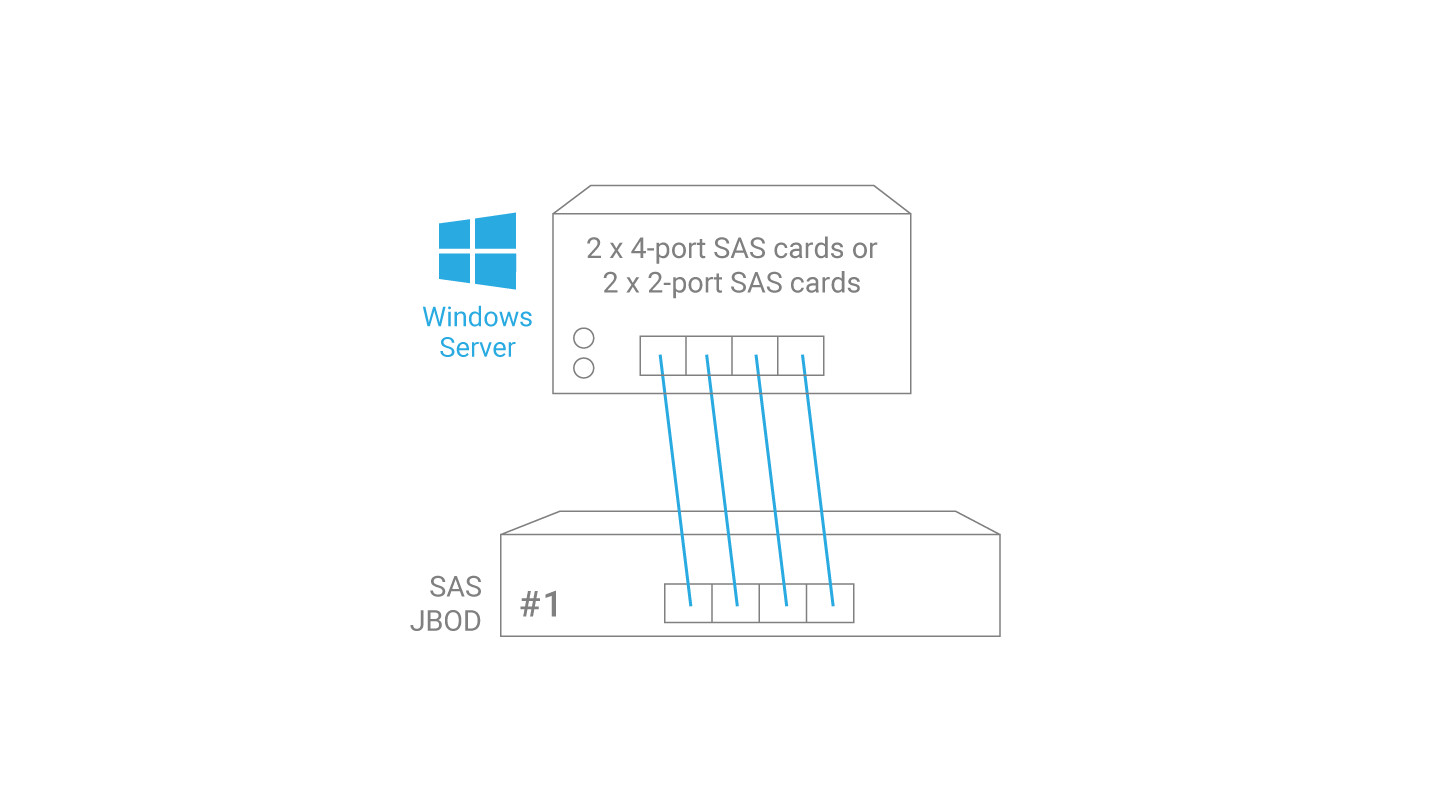

高性能方案 (带宽高达192Gb/s)

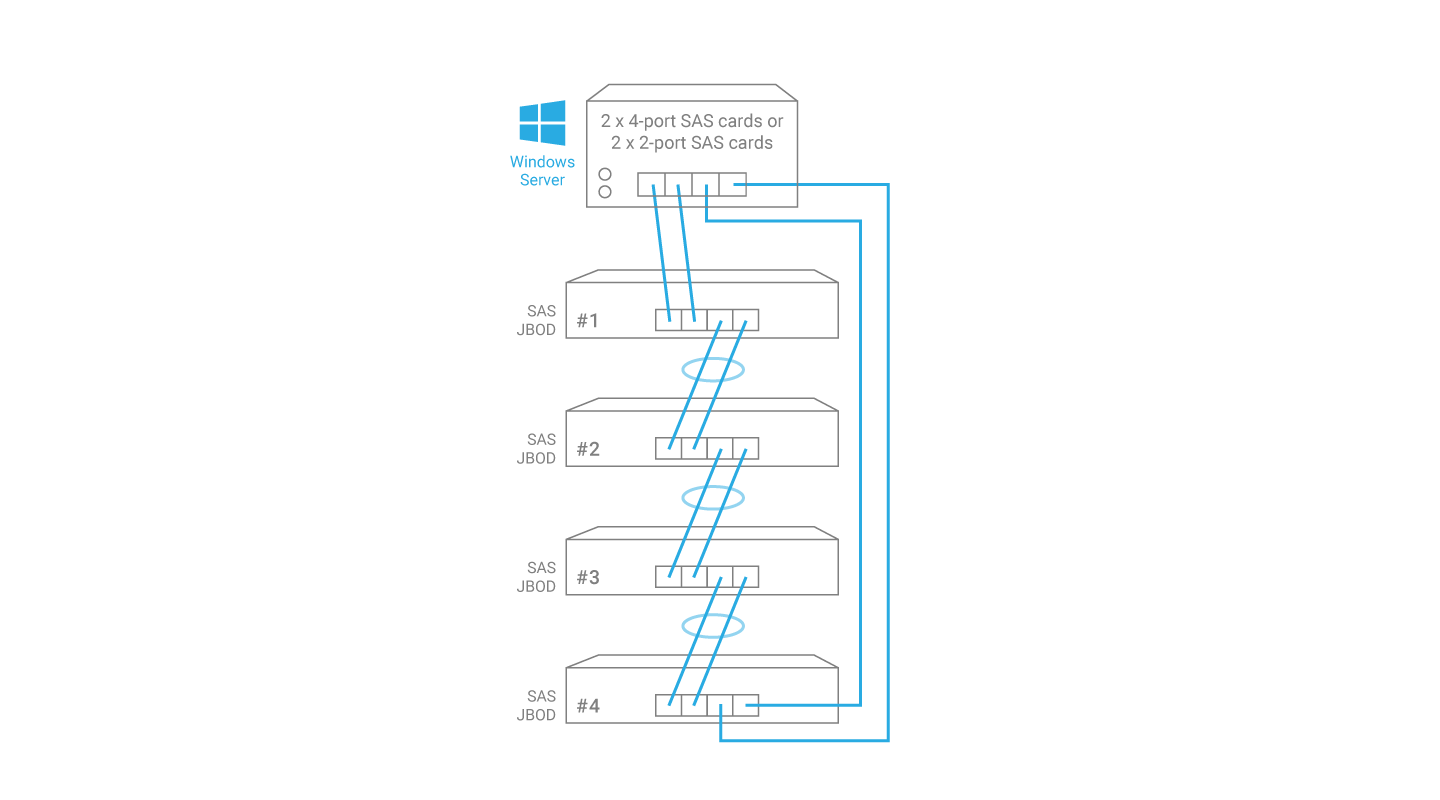

性能、安全兼备方案

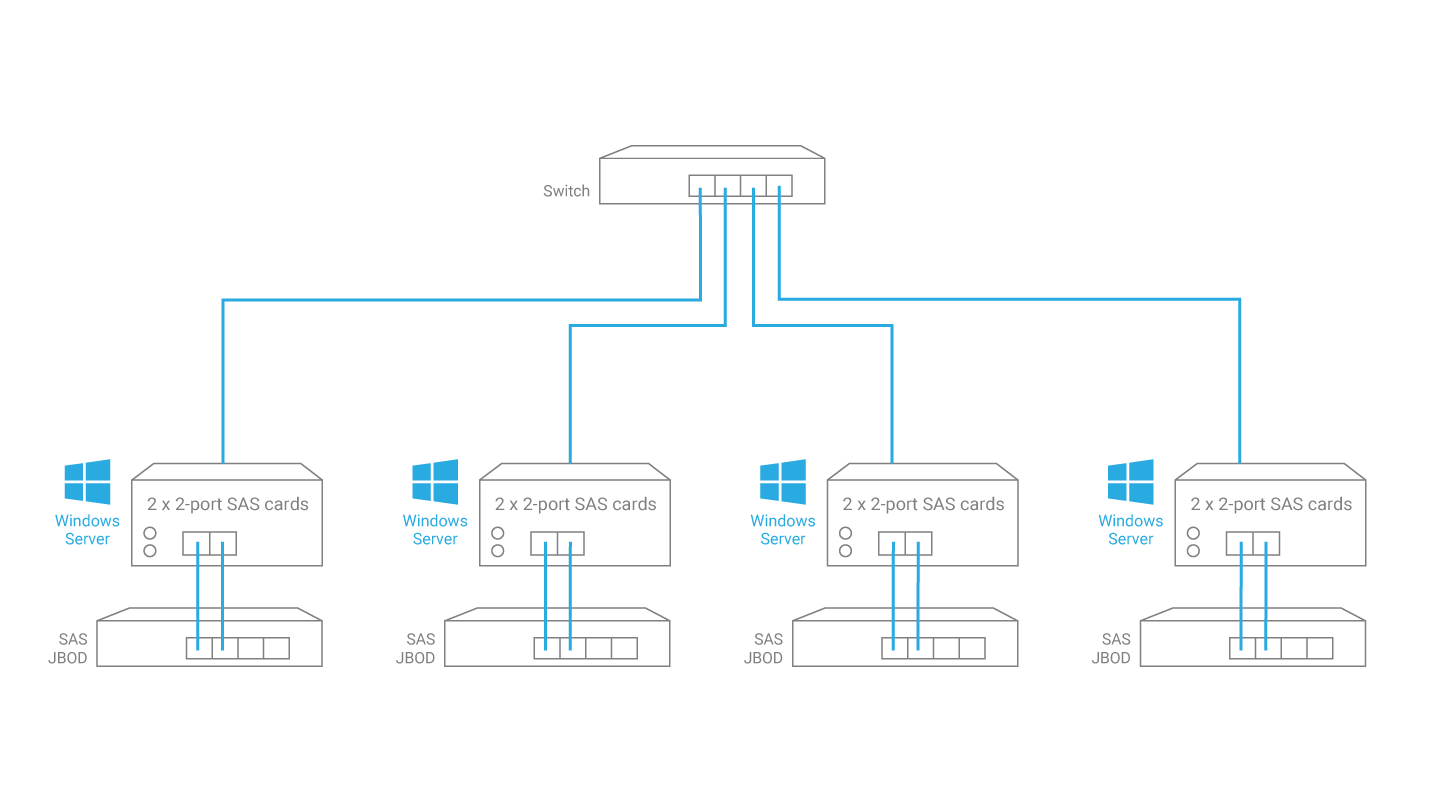

Windows S2D Failover Cluster

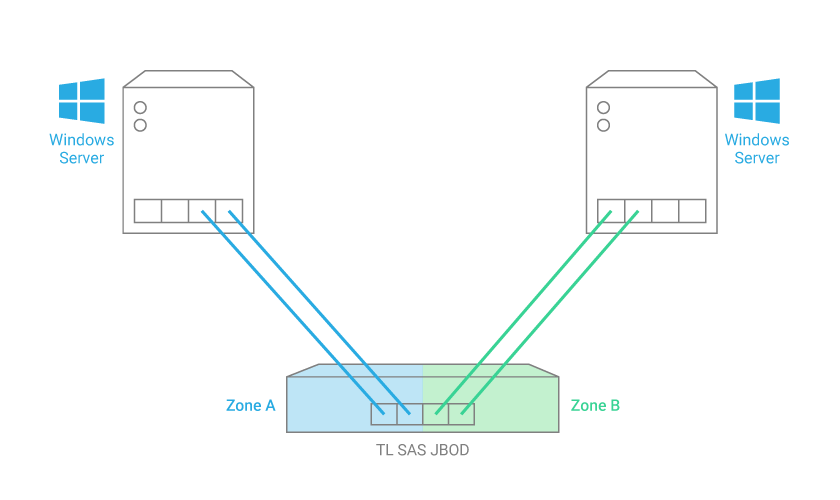

SAS Zoning 硬盘分区，一机作为 4 台服务器的 JBOD
TL-R1220Sep-RP 支持 SAS Zoning 硬盘分区技术，通过 QNAP JBOD Manager 将硬盘切分 4 区域，作为不同Windows® 服务器主机的专属存储扩充空间，让 TL-R1220Sep-RP 硬盘空间使用效率充分发挥。通过不同宽端口 (Wide Port) 联机 TL-R1220Sep-RP，只能存取单一区域硬盘数据，有效管控权限，确保数据隐私安全。
知道更多：QNAP JBOD Manager
Windows® 服务器专属磁盘监控工具
QNAP JBOD Manager 具备图形化的管理接口，让您以更直接的方式管理与 Windows® 服务器相连的 TL-R1220Sep-RP 空间，除了基本的运作状态信息，还能看到串接的设备拓朴、设定硬盘分区 (SAS Zoning)，亦可一目了然所有串接的 TL-R1220Sep-RP 系统版本，通过勾选轻松更新串接设备的韧体。
知道更多：QNAP JBOD Manager
注：
1. QNAP JBOD Manager 对应 SAS JBOD 支持平台包含 Windows Server 2012 R2/ 2016/ 2019 (或更新版本)。Windows 服务器所安装的第三方 SAS HBA 扩展卡需支持相同平台以确保 QNAP JBOD Manager 可检测到服务器信息。
2. 安装 Broadcom® SAS RAID 扩展卡的 Windows 服务器，因扩展卡规格限制，QNAP JBOD Manager 无法显示拓朴图状态。

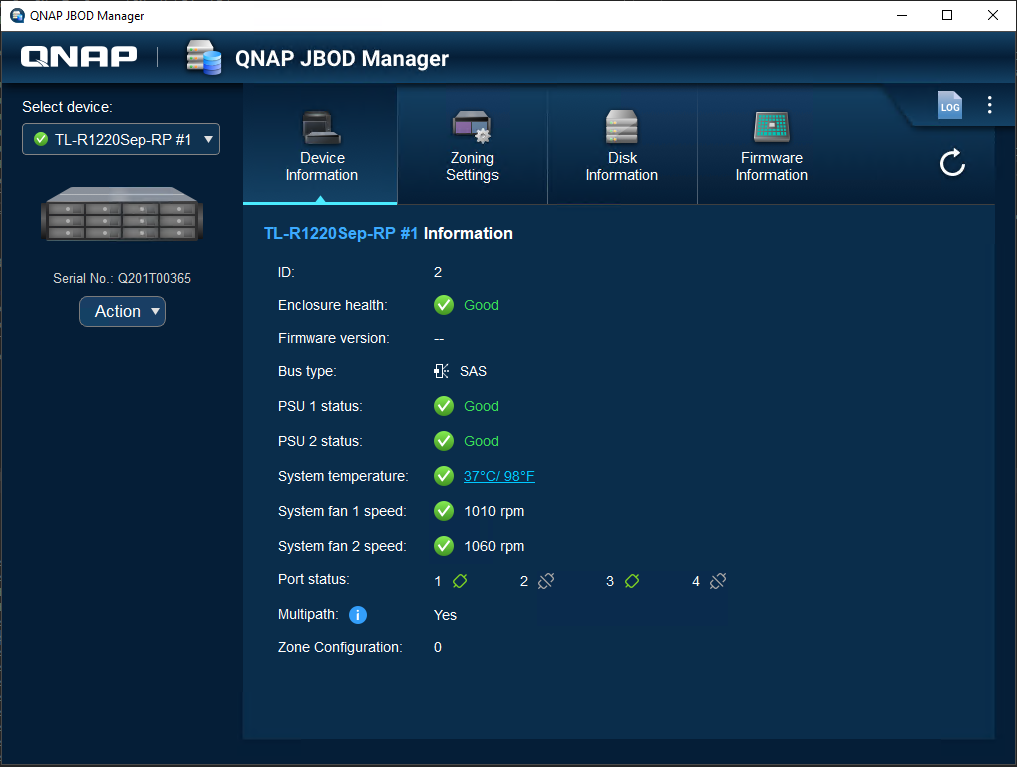

设备状态
了解 TL-R1220Sep-RP 信息，包含健康状况、系统温度、风扇转速、联机状态、多路径 (Multipath I/O, MPIO) 状况与 Zoning 种类。

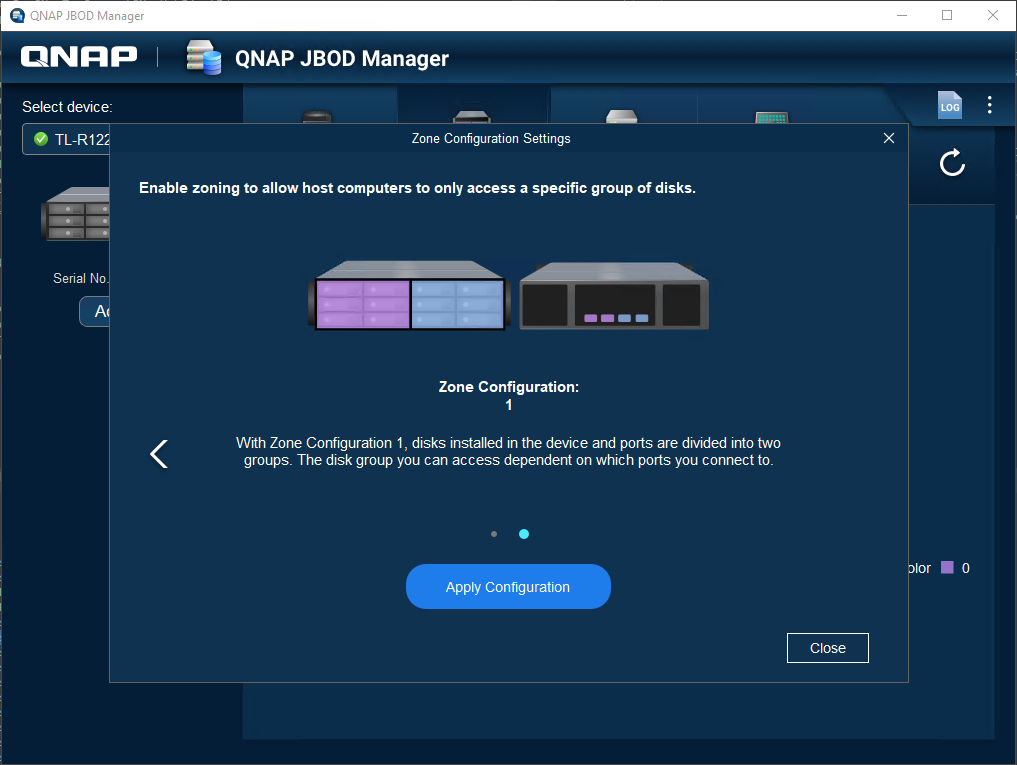

硬盘分区 (Zone Setting)
SAS Zoning 设定，可将 JBOD 切分为 4 个区域 (Zone)，让您的服务器主机可存取特定分区硬盘。
注：通过标准命令接口 (CLI)，可切分达 8 个区域 (Zone)。

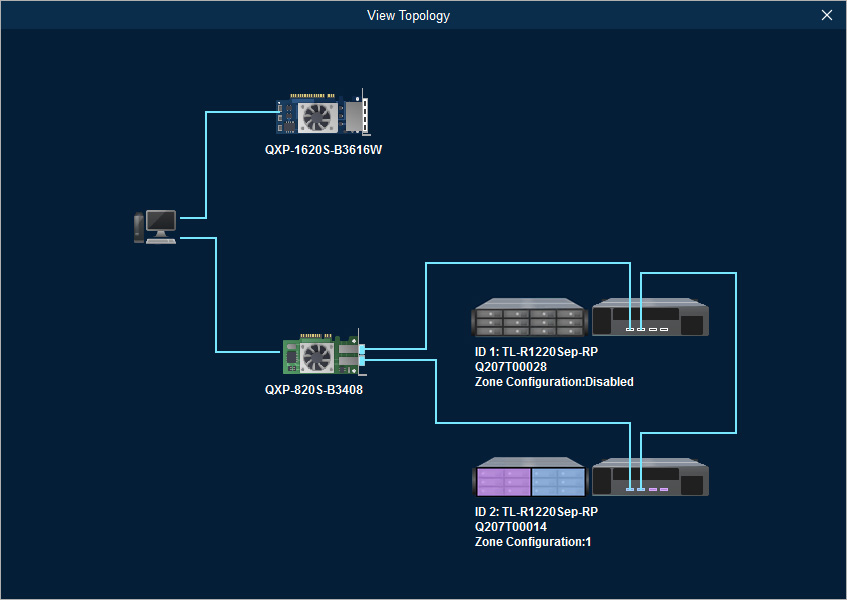

串接拓朴
TL-R1220Sep-RP 设定好后自动产生清晰可视的串接拓朴图，让您快速掌握串接的设备及联机状态。

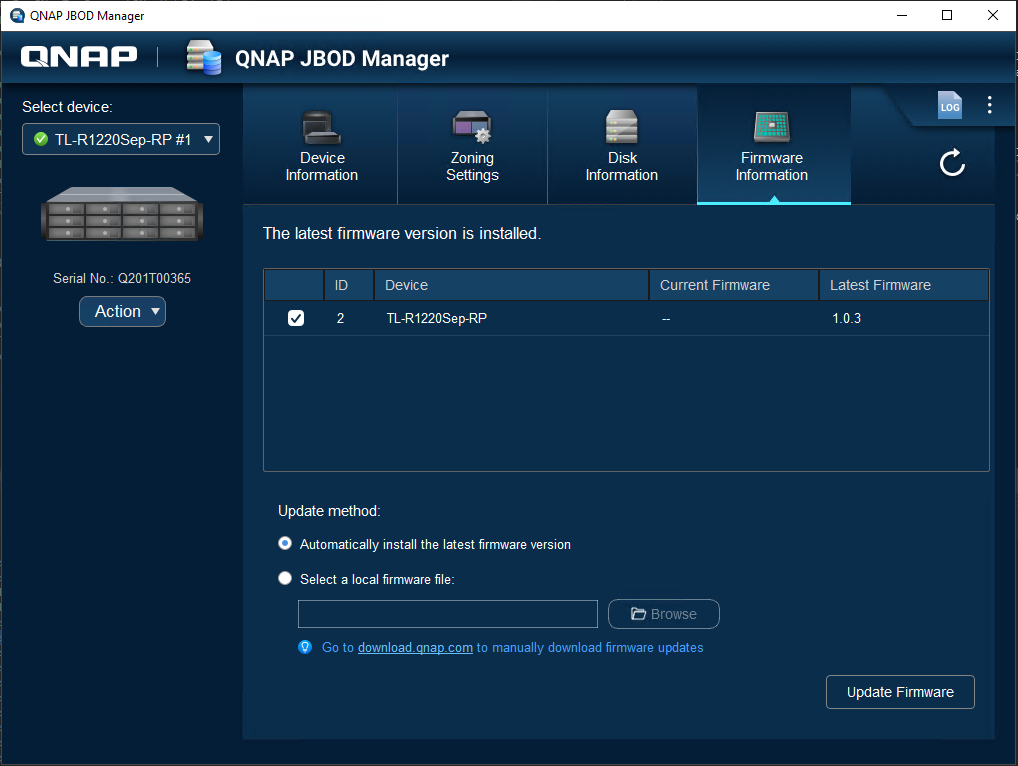

系统信息
详列所有串接的设备系统版本，可在接口上勾选，快速更新系统。
支持标准命令行接口 (CLI)
您可使用计算机以实体线路通过 Console Port 连接 TL-R1220Sep-RP，并使用标准命令行接口 (CLI) 对 TL-R1220Sep-RP 进行设定与配置 (例如：设定 SAS Zoning 切分为 8 个区域)，让您不用通过网络也可轻松管理。
知道更多：如何通过 CLI 接口设定 JBOD
备注：登入命令接口 (CLI) 前，您需要输入密码。默认密码为 00000000 (8 个 0)。
适用于 Windows 主机的 PCIe SAS 适配卡
其他人也看了
选购配件
-
PWR-PSU-300W-DT02
Single 300W power supply unit for redundant PSU, Active PFC, 90~264VAC, , Vout:12VDC/12VSB, CCL, RoHS
Dimension (L × W × H): 185 × 73.5 × 40 (mm)
Weight: 0.91 (kg)
For safety information and operating instructions, please refer to the documentation of your original QNAP product.
-
SCR-HDD25A-96
Screw pack for 2.5" HDD / SSD intallation, 96 pieces, Flat head machine screw
Dimension (L × W × H): 1 × 118 × 128 (mm)
Weight: 0.01 (kg)
-
SCR-HDD35B-96
Screw pack for 3.5" HDD intallation, 96 pieces, Flat head machine screw
Dimension (L × W × H): 1 × 118 × 128 (mm)
Weight: 0.03 (kg)
-
SP-TS-TRAY-BLACK
Black HDD tray with black flat head machine screw x6 for 2.5" HDD & silver flat head machine screw x8 for 3.5" HDD
Dimension (L × W × H): 185 × 140 × 40 (mm)
Weight: 0.20 (kg)
-
RAIL-B02
new rail kit for new 1U & 2U NAS: TVS-471U, 1253U, etc
Dimension (L × W × H): 738 × 100 × 70 (mm)
Weight: 2.48 (kg)
This rail kit is designed for racks with 25-inch mounting depth. You may need to reserve some space when installing and adjusting the rail kit for racks with 18-inch mounting depth. For installation details, click https://qnap.to/rail-b02.
-
RAIL-S01
Rail Kit, support rack-post 4.96" ~ 16.34" (126 ~ 415mm) depth cabinet, for 1U/2U/3U short-depth rackmount QNAP model
Dimension (L × W × H): 540 × 110 × 70 (mm)
Weight: 1.62 (kg)
-
QXP-1620S-B3616W
4-port miniSAS HD host bus adapter, Broadcom Mercator SAS3616W, PCIe 3.0 x 16 for TL SAS JBOD series
Dimension (L × W × H): 149.7 × 68.9 × 23 (mm)
Weight: 0.23 (kg)
-
QXP-820S-B3408
2-port miniSAS HD host bus adapter, Broadcom Tomcat SAS3408, PCIe 3.0 x 8 for TL SAS JBOD series
Dimension (L × W × H): 129.7 × 68.9 × 230 (mm)
Weight: 0.21 (kg)
-

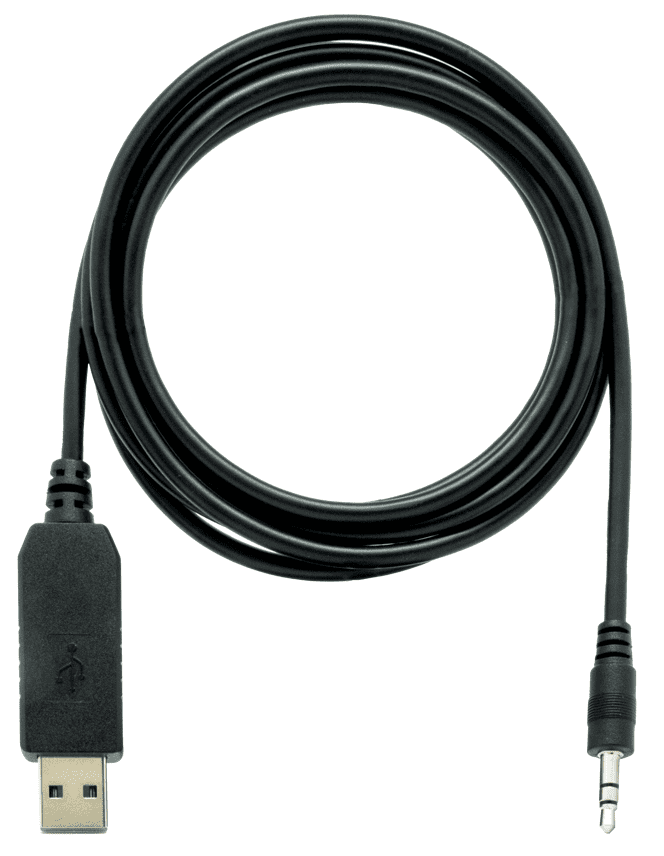

CAB-CONSOLE-UPJ-1M8
